ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задняя секция задней части пола (частичная замена)

41-44

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операциям замены:

1 При повреждениях от бокового удара:

– усилителя порога,
– внутренней задней колесной арки
– задняя секция внутренней панели боковины

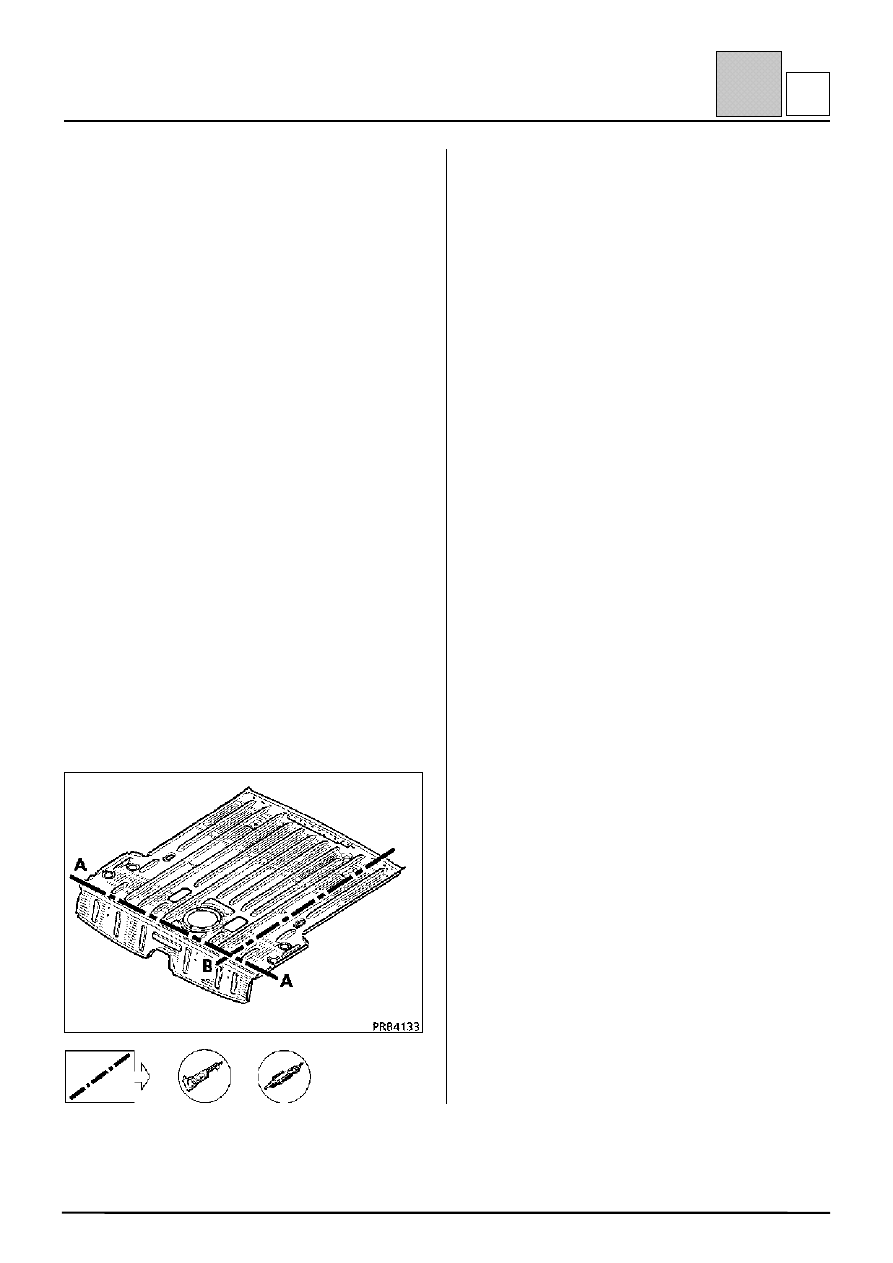

Частичная замена секции пола с разрезом
по линии А (см. приведенный рисунок и
символы операций)

2 При повреждениях от удара сзади:

– панели задка,
– заднего лонжерона (частично или целиком)
Частичная замена секции с разрезом по
линии В (см. приведенный рисунок и
символы операций)

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителем буксировочной
проушины.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

боковая панель пола;
верхняя косынка крепления амортизаторной
стойки;
накладка порога;
кронштейн крепления заднего моста;
верхний усилитель крепления амортизаторной
стойки;
задняя часть накладки порога;
передняя часть передней поперечины задней
части пола;
задний лонжерон;
колесная арка;
крепление ограничителя хода подвески;
усилитель заднего пола;
центральная поперечина.

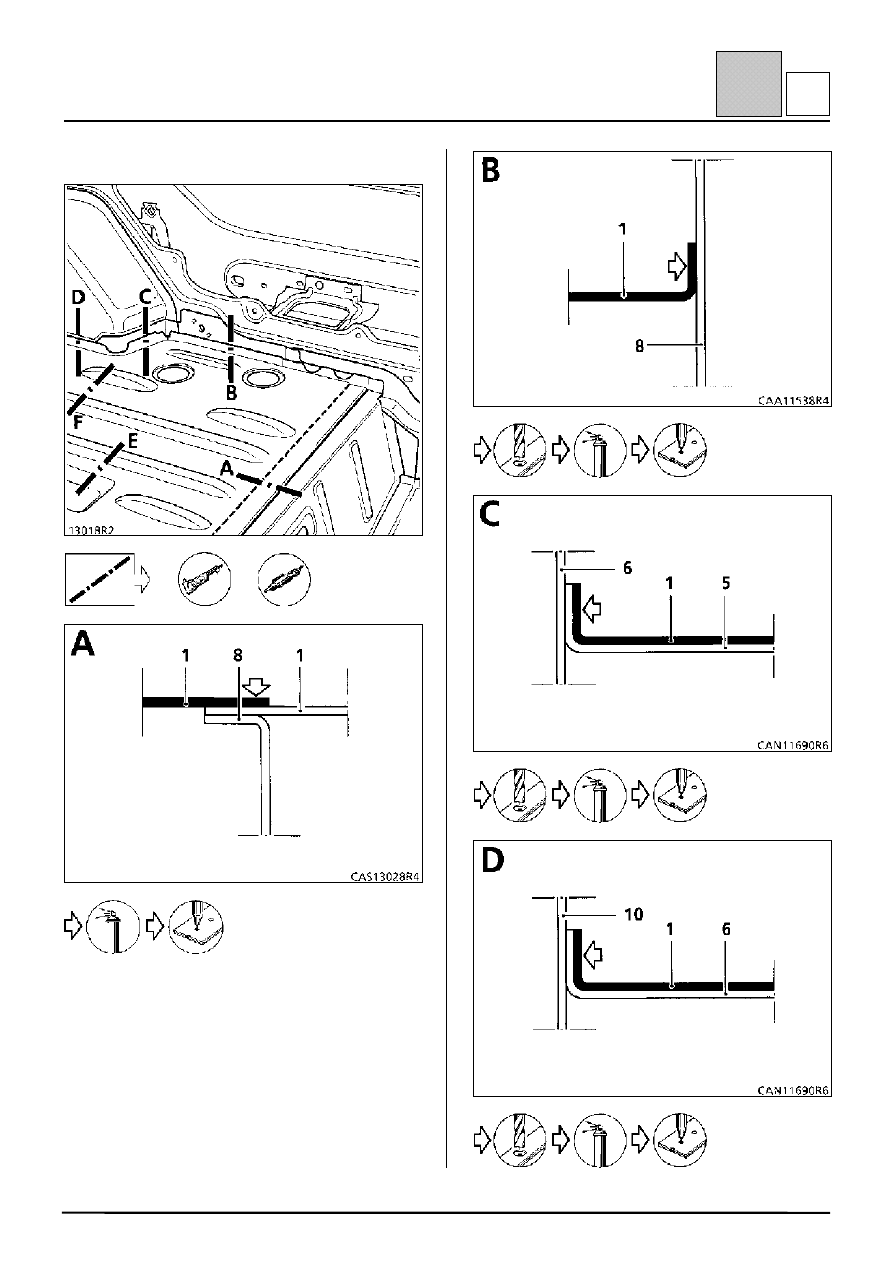

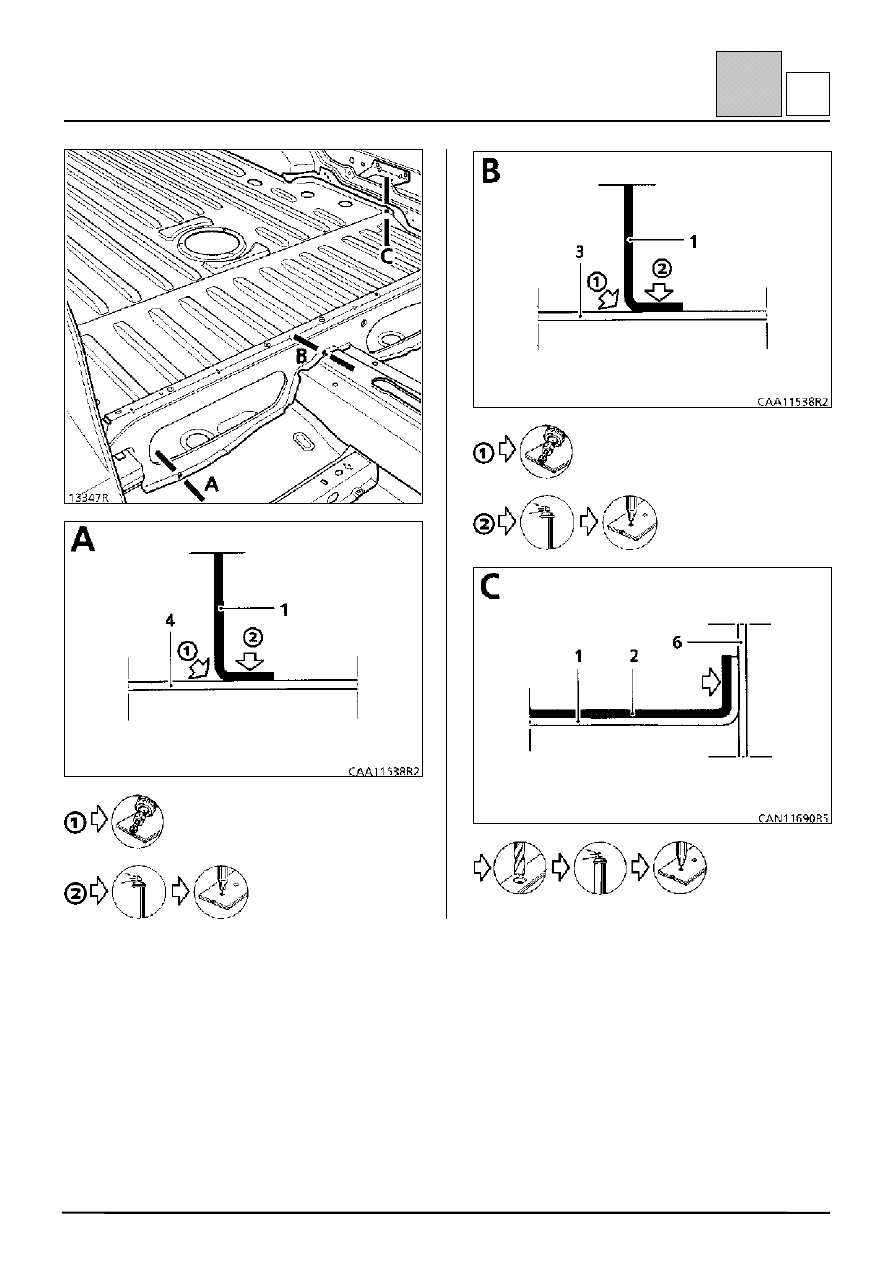

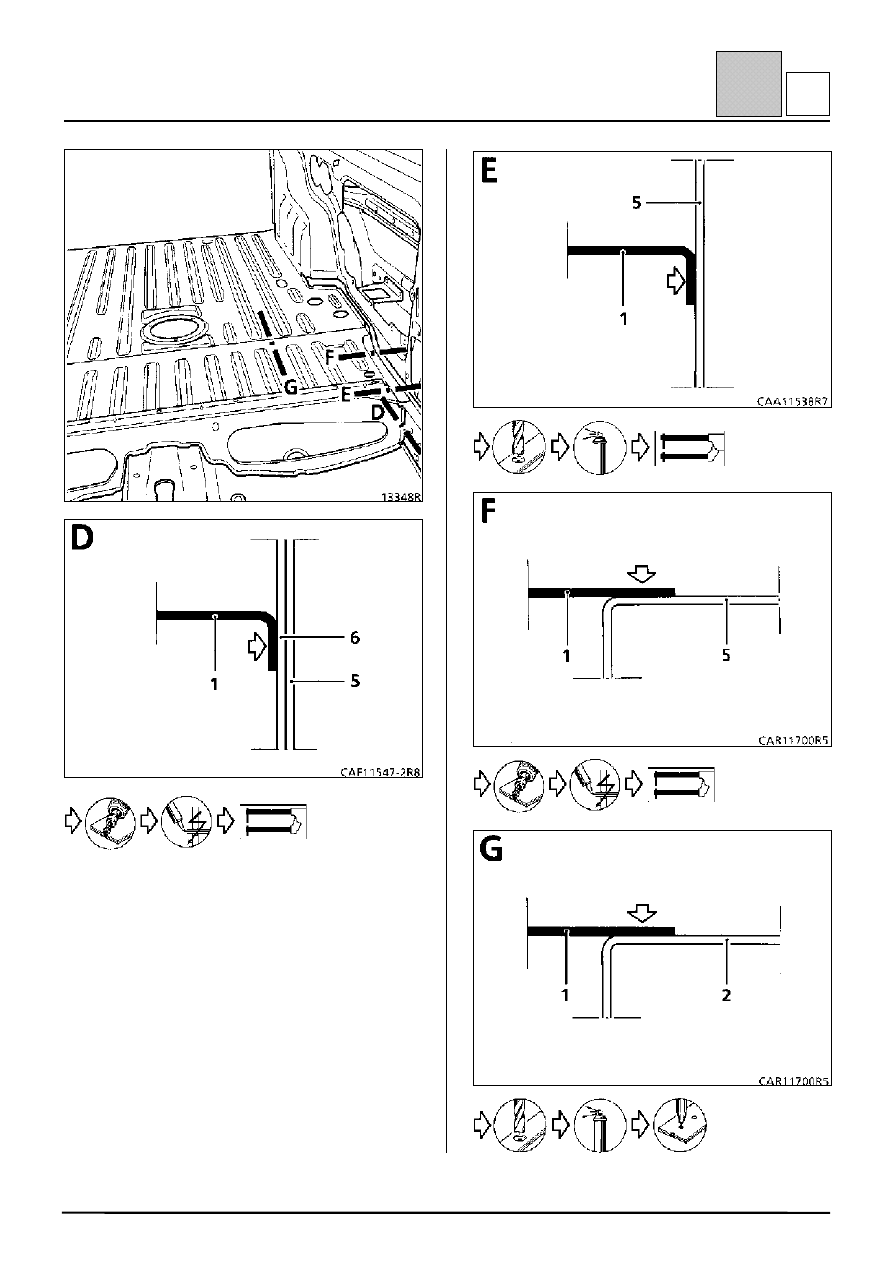

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя секция задней части пола

1,0

2 Боковая панель пола

0,8

3 Верхняя косынка крепления

амортизаторной стойки

1,5

4 Накладка порога

1,2

5 Кронштейн крепления заднего моста

1,2

6 Верхний усилитель крепления

амортизаторной стойки

1,2

7 Задняя часть накладки порога

1,5

8 Передняя поперечина задней части пола

0,8

9 Задний лонжерон

1,5

10 Колесная арка

1,0

11 Крепление ограничителя хода подвески

1,5

12 Усилитель ограничителя хода подвески

1,5

13 Усилитель заднего пола

1,0

14 Центральная поперечина

1,5

15 Передняя часть заднего пола

0,8

или
