ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передняя боковая поперечина

41-18

41

E

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

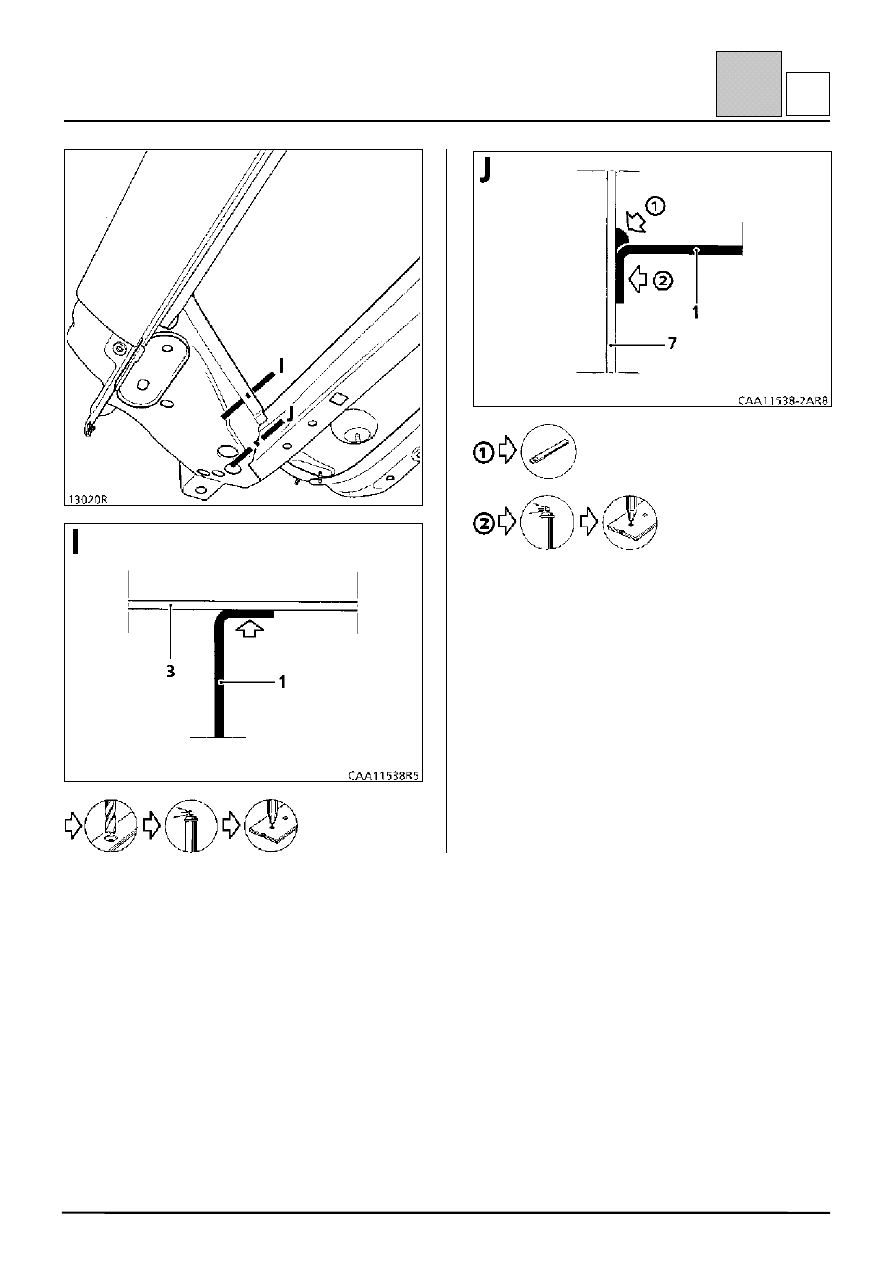

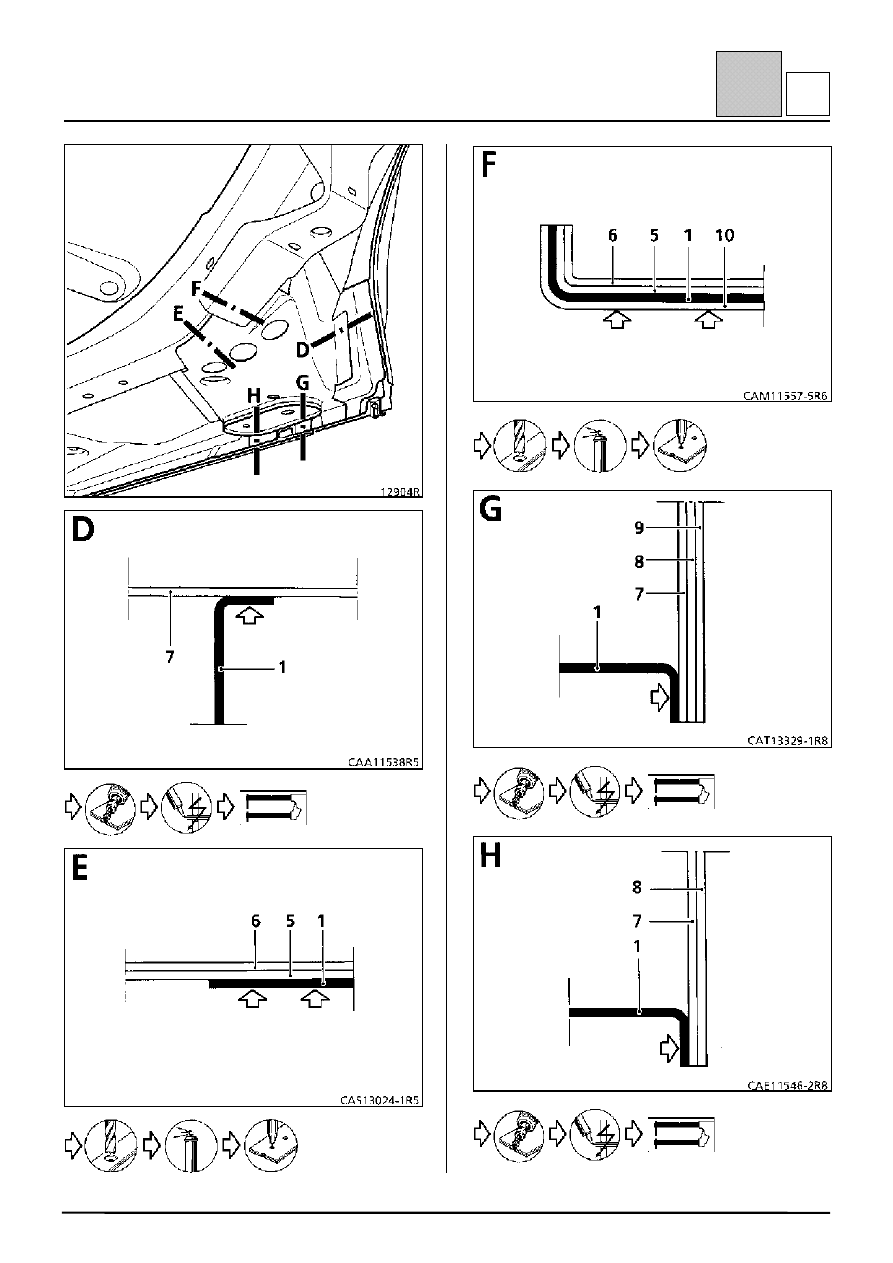

Передняя боковая поперечина

41-19

41

E

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передняя боковая поперечина

41-20

41

E





ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задняя часть переднего лонжерона

41-21

41

F

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены передней
колесной арки в сборе с лонжероном.

Ниже даются только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даны в соответствующем подразделе.

Данную операцию необходимо выполнять на
стапеле.

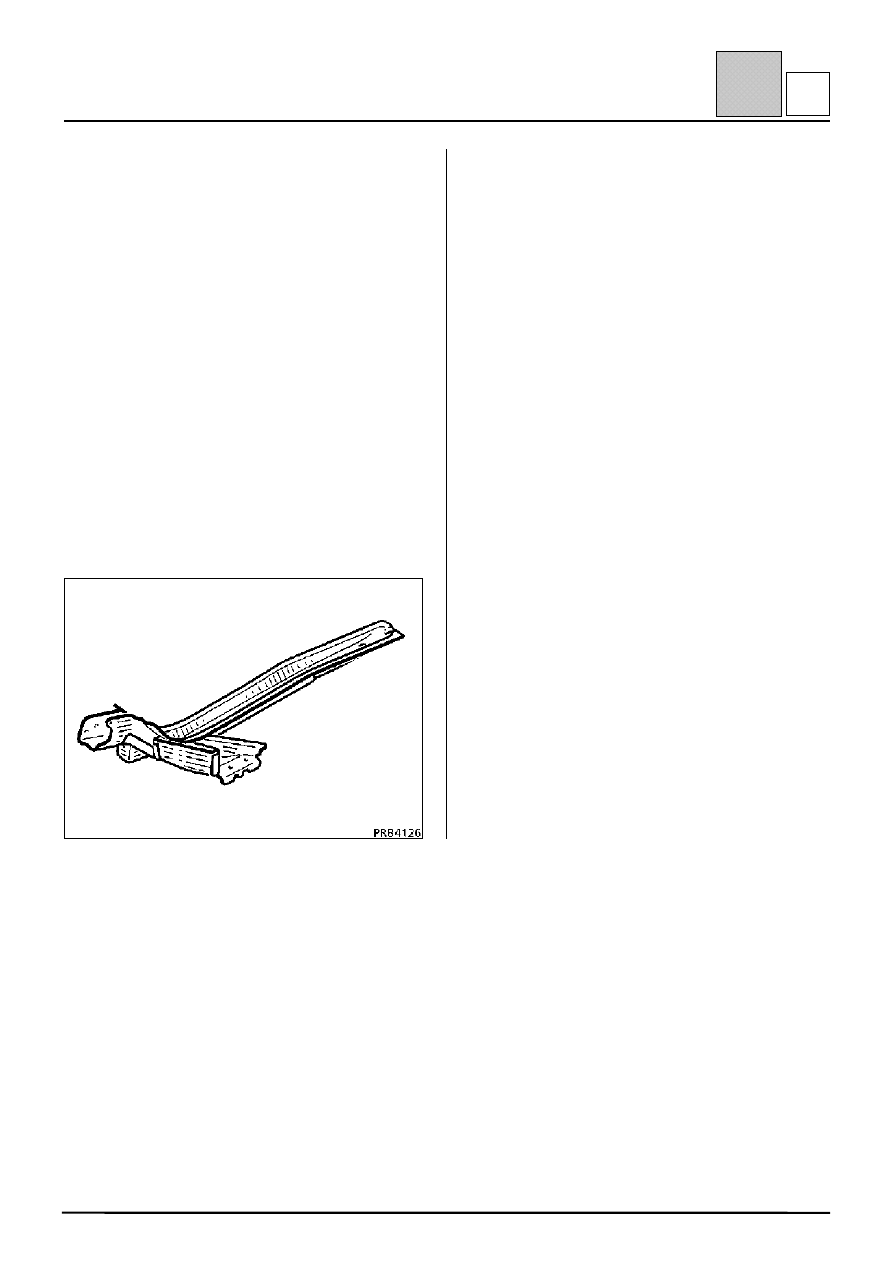

ЗАДНЯЯ ЧАСТЬ ПЕРЕДНЕГО ЛОНЖЕРОНА

Деталь в сборе с:
– передним кронштейном крепления

подрамника;

– боковой передней поперечиной;
– усилителем лонжерона.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

щиток передка;
панель пола;
накладка порога кузова.

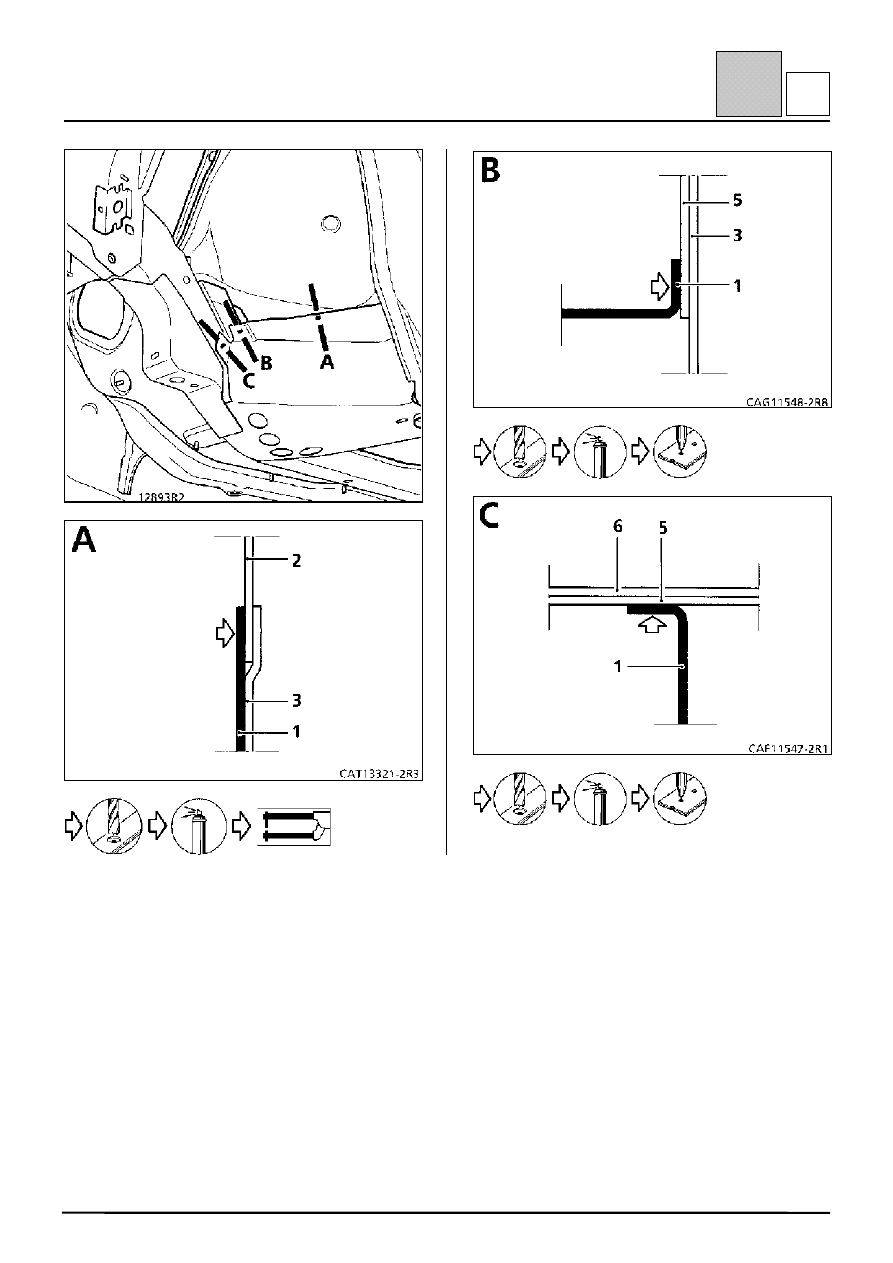

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Щиток передка

1,0

2 Панель пола

1,0

3 Задняя часть переднего лонжерона

1,8

4  Накладка порога

1,2

5 Усилитель порога

0,7

6 Нижняя секция боковины кузова

1,0

7 Усилитель накладки лонжерона

2,5

8 Передняя боковая поперечина

1,0
