ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-36

40

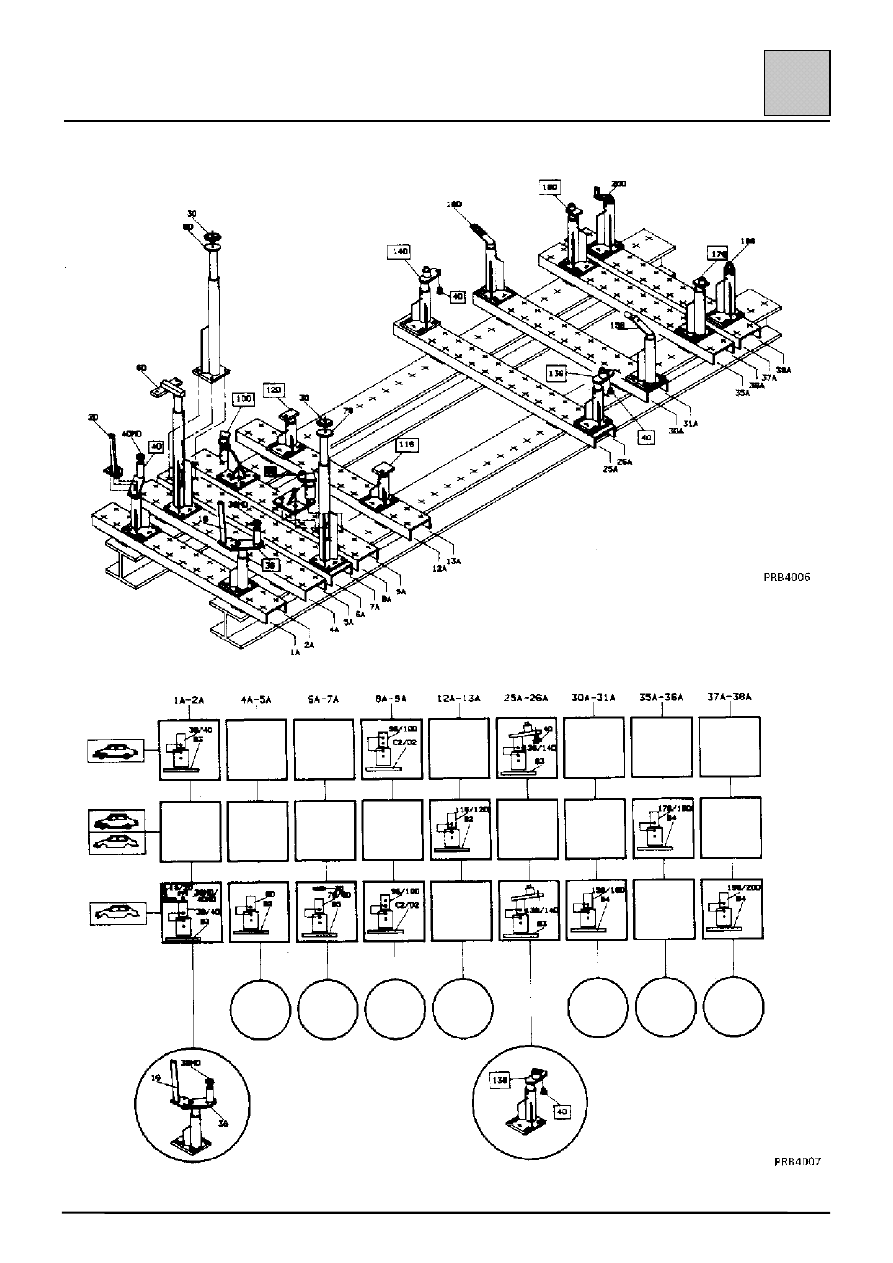

СТАПЕЛЬ BLACKHAWK

ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-37

40

IV – СВЕДЕНИЯ О СПЕЦИАЛЬНЫХ ПРИСПОСОБЛЕНИЯХ

BLACKHAWK

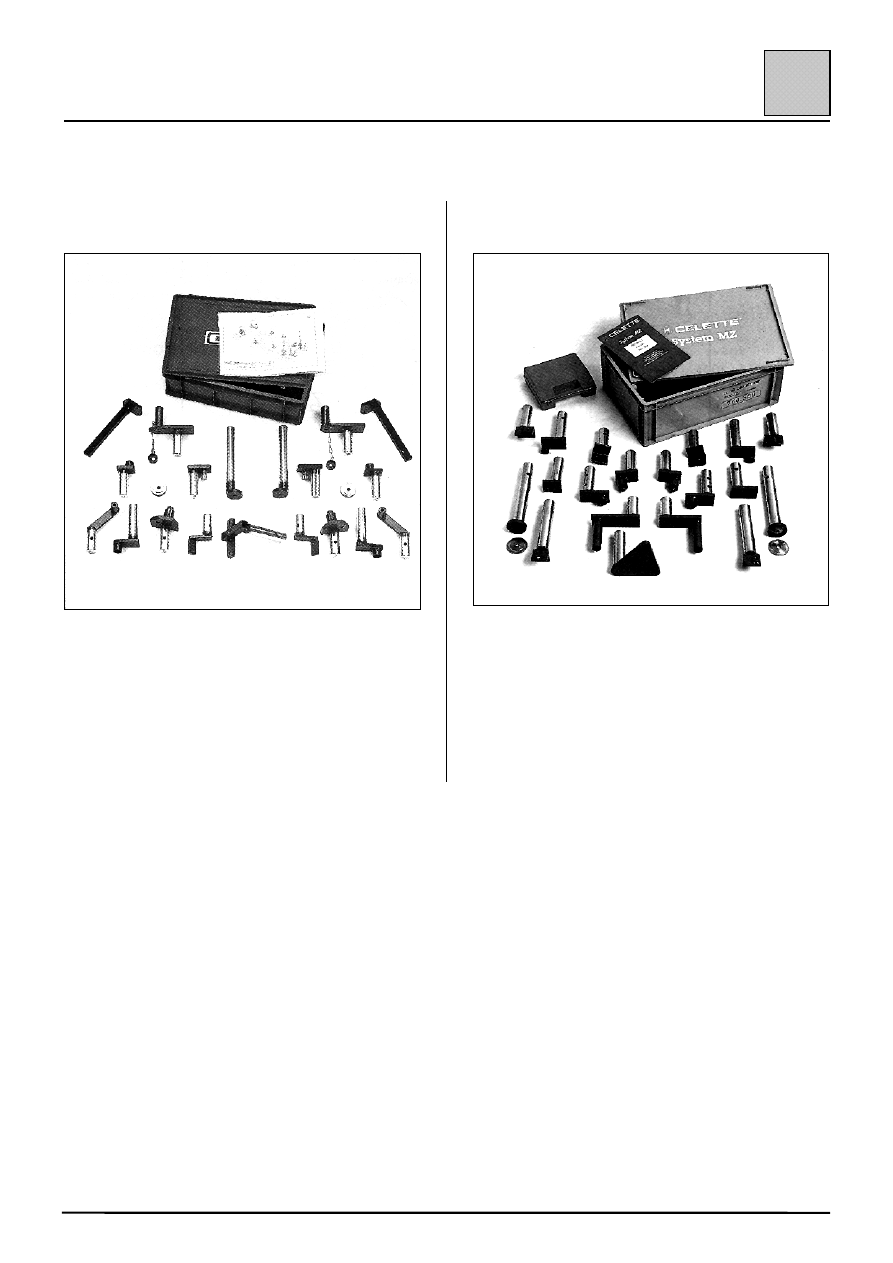

Специальные головки для системы MS

Адрес для заказа:

BLACKHAWK S.A.
Centre Eurofret
Rue de Rheinfeld
67100 STRASBOURG

Каталожный номер поставщика: REN 88200

CELETTE

Специальные головки для системы MS

Адрес для заказа:

CELETTE S.A.
B.P.9
38026 VIENNE

Каталожный номер поставщика: 760 300

ОБЩИЕ СВЕДЕНИЯ

Специальный инструмент и приспособления

40-38

40

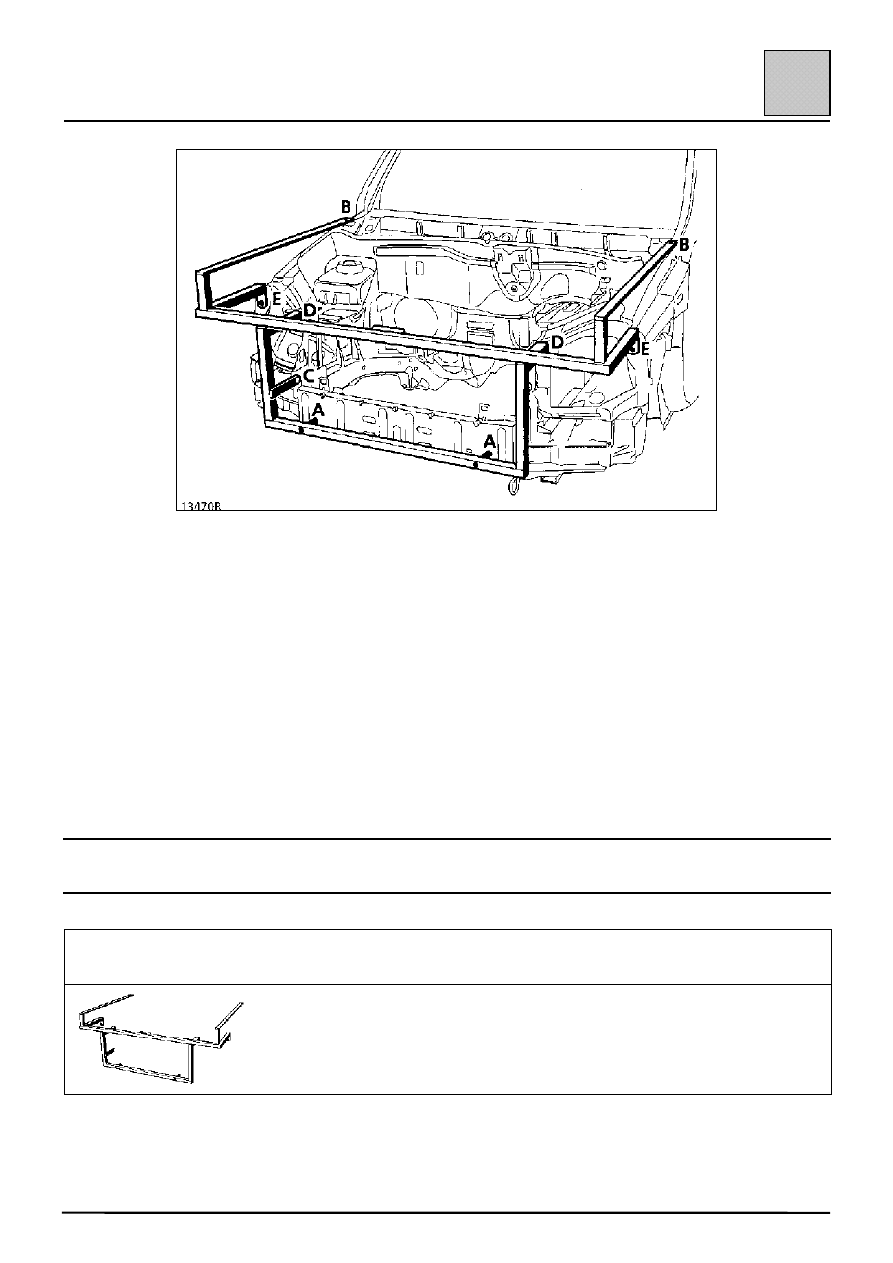

Точки (А) и (В) являются опорными для установки приспособления на кузов.

Перед установкой приспособления следует при диагностике состояния
убедиться в правильности положения данных точек.

Точки (Е), (F), (G) и симметричные им точки служат прежде всего для
крепления и выверки положения заменяемых деталей.

Однако при невозможности использования одной из точек (А) или (В) в
качестве опорной (выявленной при диагностике), опорными точками для
выверки положения деталей служат точки, расположенные со стороны,
противоположной месту удара.

Обозначение и каталожный номер приспособления

Рисунок

Обозначение

Каталожный номер,

указываемый при заказе

Наименование

Car. 1439

00 00143 900

Приспособление для
передней панели кузова

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

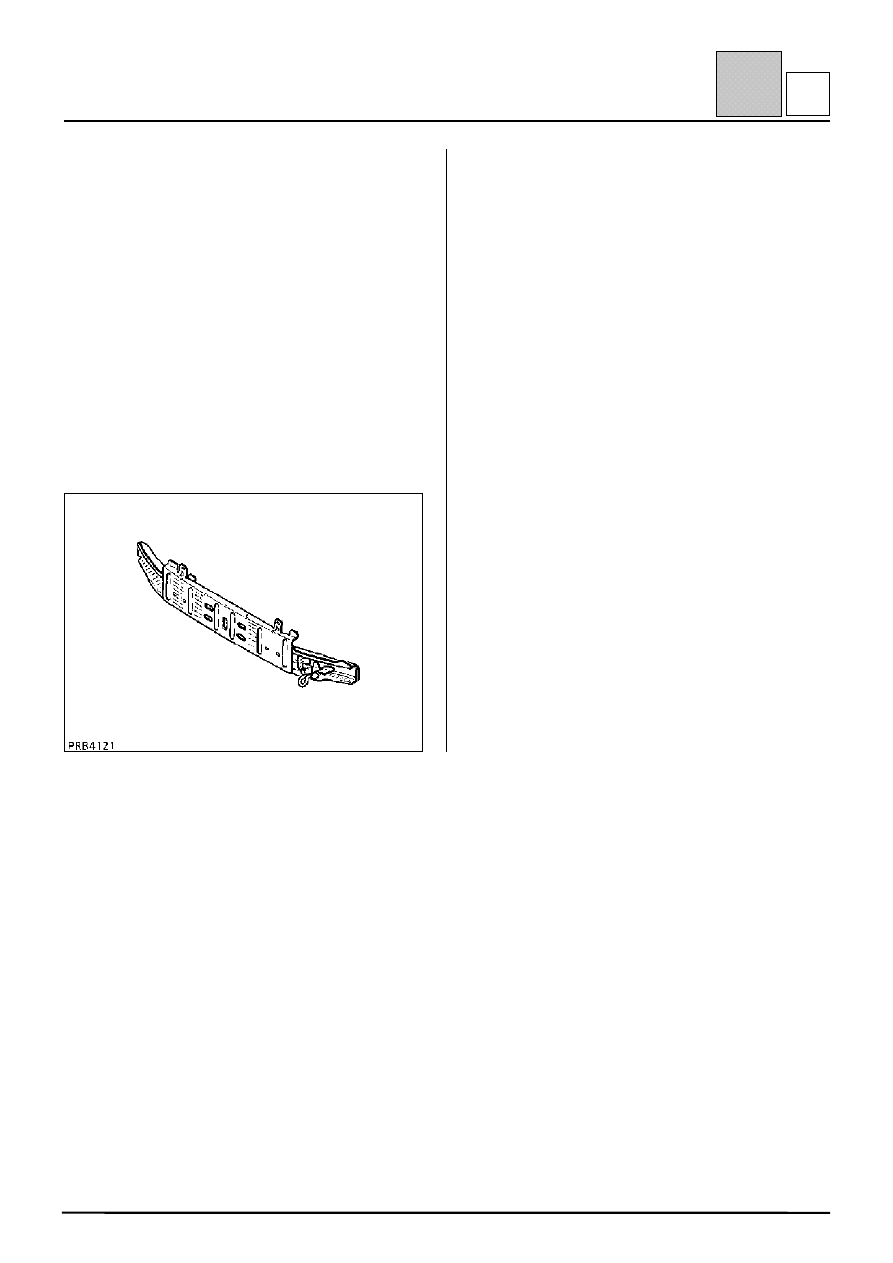

Нижняя крайняя передняя поперечина кузова

41-1

41

A

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от
лобового удара.

В использовании стапеля нет необходимости при
условии, что лонжероны не повреждены ударом.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– накладкой;
– буксировочной проушиной;
– усилителем нижней крайней передней

поперечины (левая сторона).

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

передний брызговик;
правая передняя колесная арка;
лонжерон;
накладка лонжерона.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Нижняя крайняя передняя поперечина

1,5

2 Кронштейн крепления петли капота

1,5

3 Усилитель перегородки поперечины

1,5

4 Передний брызговик

1,0

5 Правая передняя колесная арка

0,8

6 Передняя часть переднего лонжерона

1,5

7 Накладка лонжерона

1,2

8 Буксировочная проушина

2,5
