ОБЩИЕ СВЕДЕНИЯ

Диагностика состояния кузова при повреждениях

40-24

40

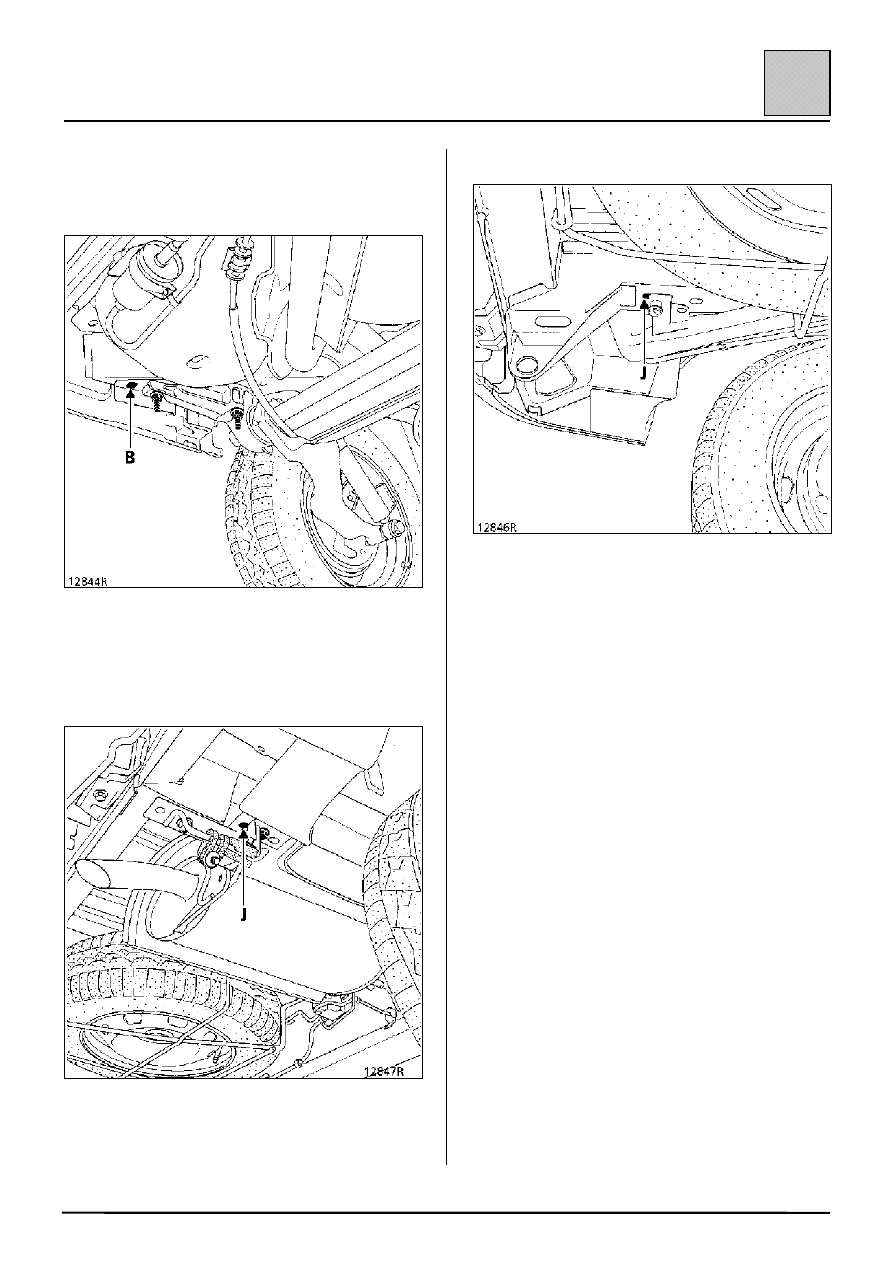

Точка В:

Передняя контрольная точка заднего моста.

Точка J:

Задний конец заднего лонжерона.

Правая сторона

Для данной проверки требуется частичное
отсоединение скобы подвески глушителя
выпускной системы.

Левая сторона

Для данной проверки требуется частичное снятие
заливной трубы топливного бака.

ОБЩИЕ СВЕДЕНИЯ

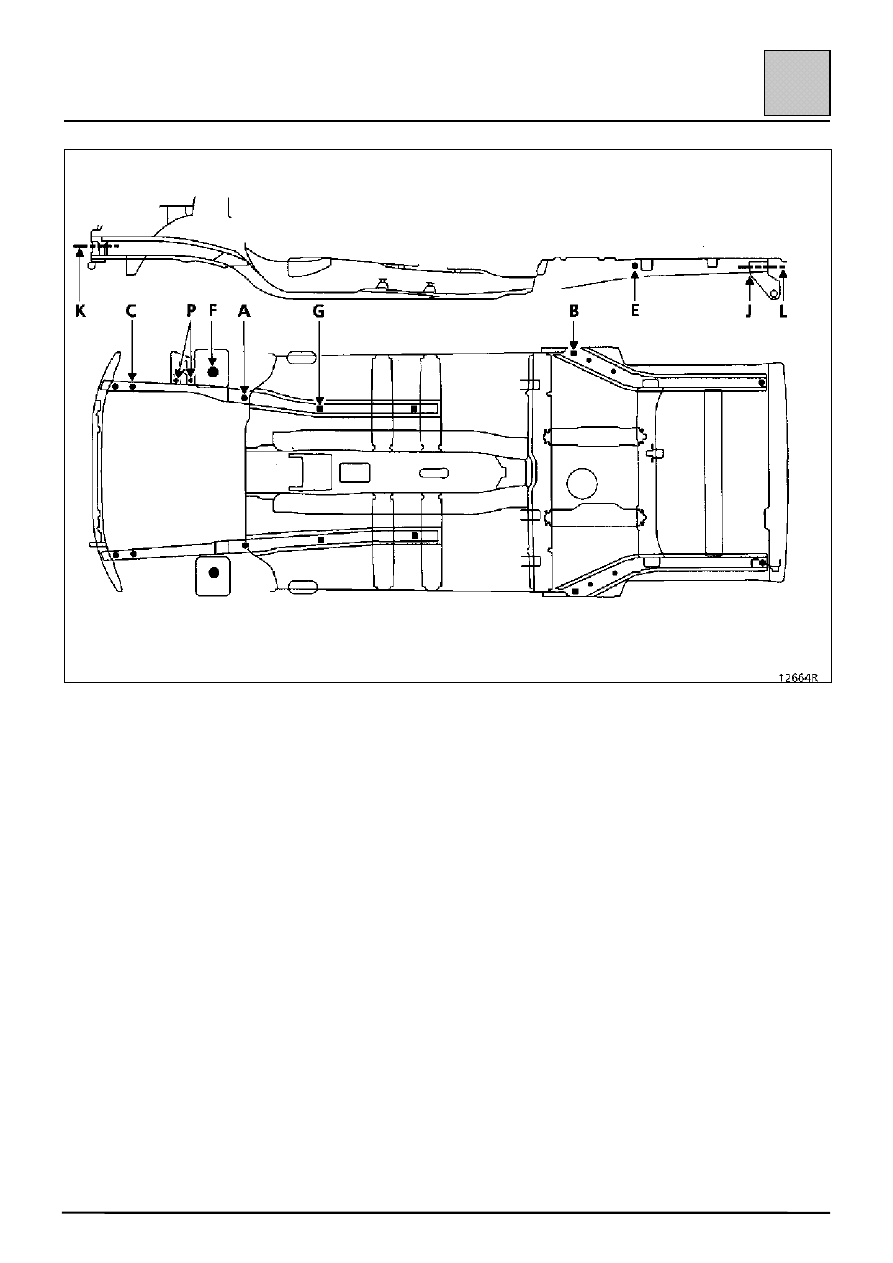

Справочные размеры для проверки несущего основания кузова

40-25

40

НАИМЕНОВАНИЕ

РАЗМЕР

Х

РАЗМЕР

Y

РАЗМЕР

Z

ДИАМЕТР

НАКЛОН

%

A Заднее крепления переднего подрамника

205

402,5

71

18,5

0

B Переднее крепление заднего моста

1999,3

657

71,3

20

× 20

X: 8

°20

C

Переднее крепление левого переднего
подрамника

-418

447

130

10

× 10

(квадрат)

0

Переднее крепления правого переднего
подрамника

-418

465

130

10

× 10

(квадрат)

0

E

Верхнее крепление амортизаторной стойки
задней подвески

2333,13

545,75

184

12,5

0

F

Верхнее крепления амортизаторной стойки
передней подвески

18,5

545,50

657

48

X: 3

°02

Y: 1

°

G1 Задняя часть левого переднего лонжерона

600

-375

0

20

× 20

(квадрат)

0

Задняя часть правого переднего лонжерона

600

351,6

0

20

× 20

(квадрат)

0

J Задняя контрольная точка заднего лонжерона

2918

497,5

151

12,2

× 16,2

X: 3

°

K Передняя поперечина кузова

575

315

280

14,25

X: 4

°30

Z: 5

°

L Задняя поперечина кузова (панель задка)

3121

-497,5

151

М8

0

P Переднее крепления двигателя

-247

483,5

514

М10

0

Заднее крепления двигателя

-113

483,5

514

М10

0

ОБЩИЕ СВЕДЕНИЯ

Справочные размеры для проверки несущего основания кузова

40-26

40

ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-27

40

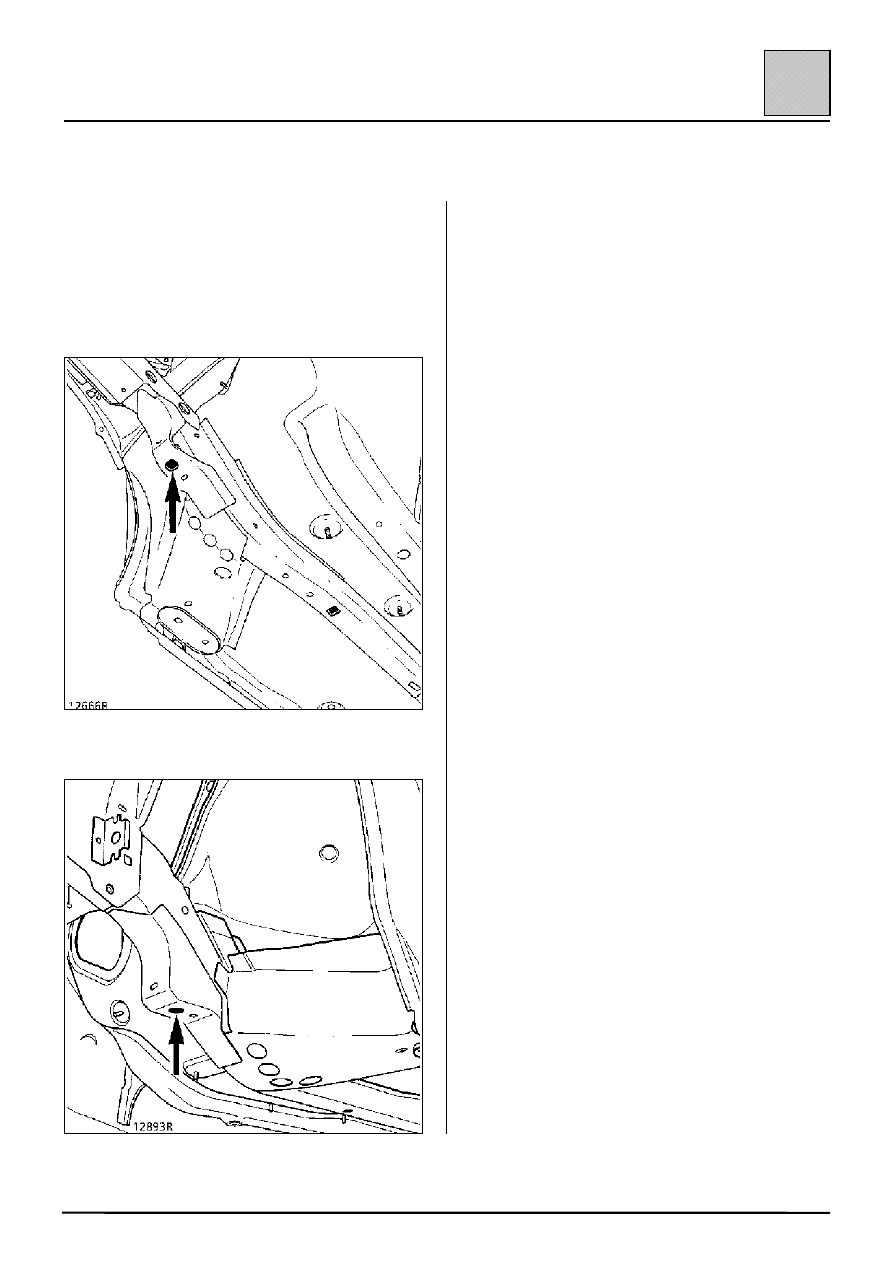

I – ОСНОВНЫЕ ОПОРНЫЕ ТОЧКИ ДЛЯ ПРОВЕРКИ ГЕОМЕТРИИ КУЗОВА

А – ЗАДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО
ПОДРАМНИКА

Данная точка является главной передней опорной
точкой.

Правая сторона

Левая сторона

1 – Со снятием агрегатов передней части
шасси

Калибр устанавливается с упором под заднюю
часть лонжерона и центрируется в отверстии под
болт крепления подрамника.

ПРИМЕЧАНИЕ:
– с левой стороны отверстие круглое;
– с правой стороны отверстие овальное.
