ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Тросы привода

61-2

61

СНЯТИЕ

Снятие тросов привода может быть выполнено
без снятия приборной панели.

Снимите:
–

пепельницу,

–

блок управления отопителем.

В салоне внизу справа

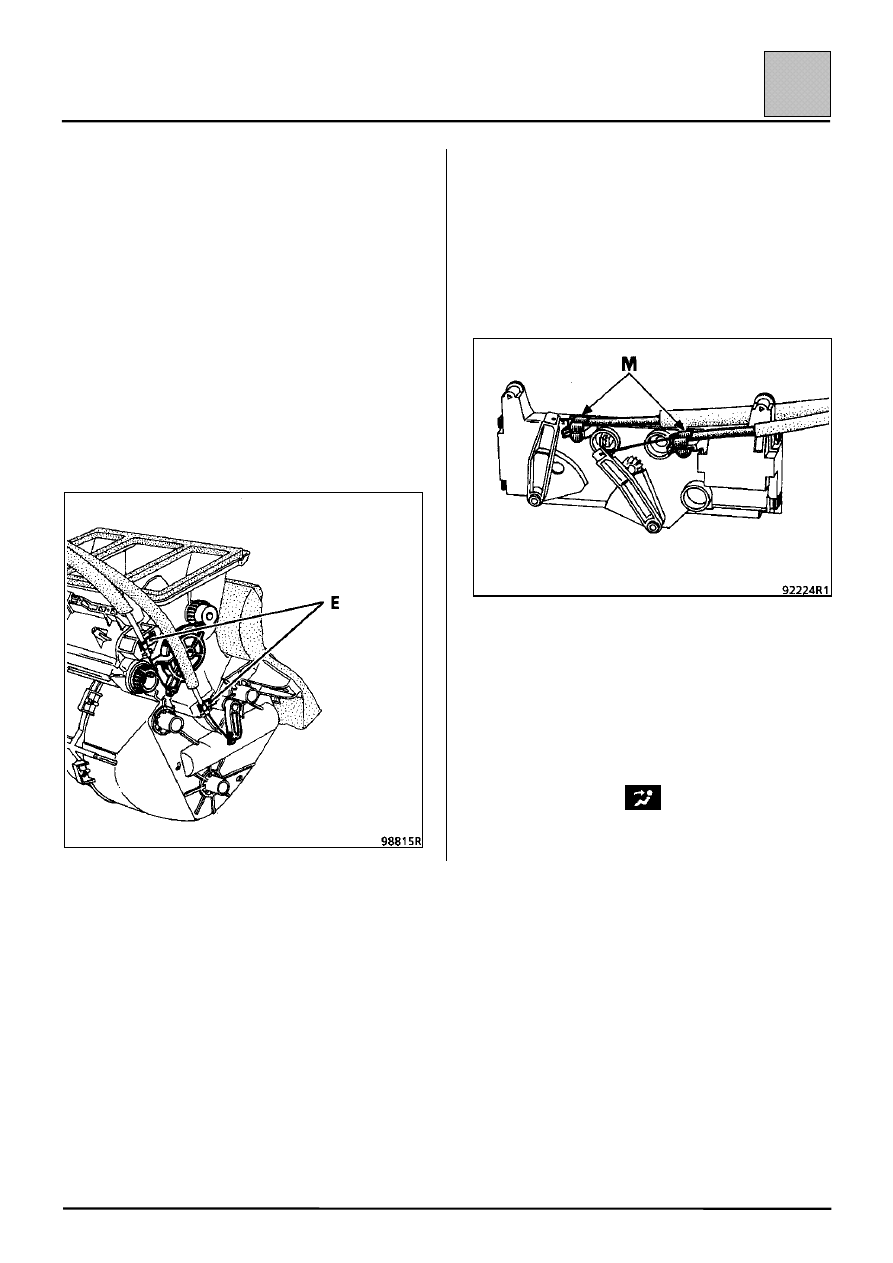

Снимите скобу крепления (Е) (в зависимости от
троса, подлежащего замене):
–

троса управления заслонкой смешения
воздушных потоков,

–

троса управления заслонкой распределения
воздушных потоков.

УСТАНОВКА

Подайте трос к заслонке через проем под панель
управления.

Отожмите рычаг привода заслонки, чтобы трос не
вышел из направляющего кожуха.

Установите скобы крепления (Е) и (М).

Установите панель управления в сборе, не
ввертывая болтов крепления.

Внизу справа

Установите трос по метке.

Установите ручку регулятора распределения
воздуха в положение

, ручку регулятора

температуры в положение «максимальное
охлаждение» (синяя точка) и убедитесь, что
заслонки повернуты до упора.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Фильтр системы вентиляции салона

61-3

61

ЗАМЕНА

См. сервисную книжку автомобиля.

СНЯТИЕ

Откройте капот.

Снимите:
–

решетку воздухозаборника, отжав пружинные защелки лючка,

–

водоотражательный желоб,

–

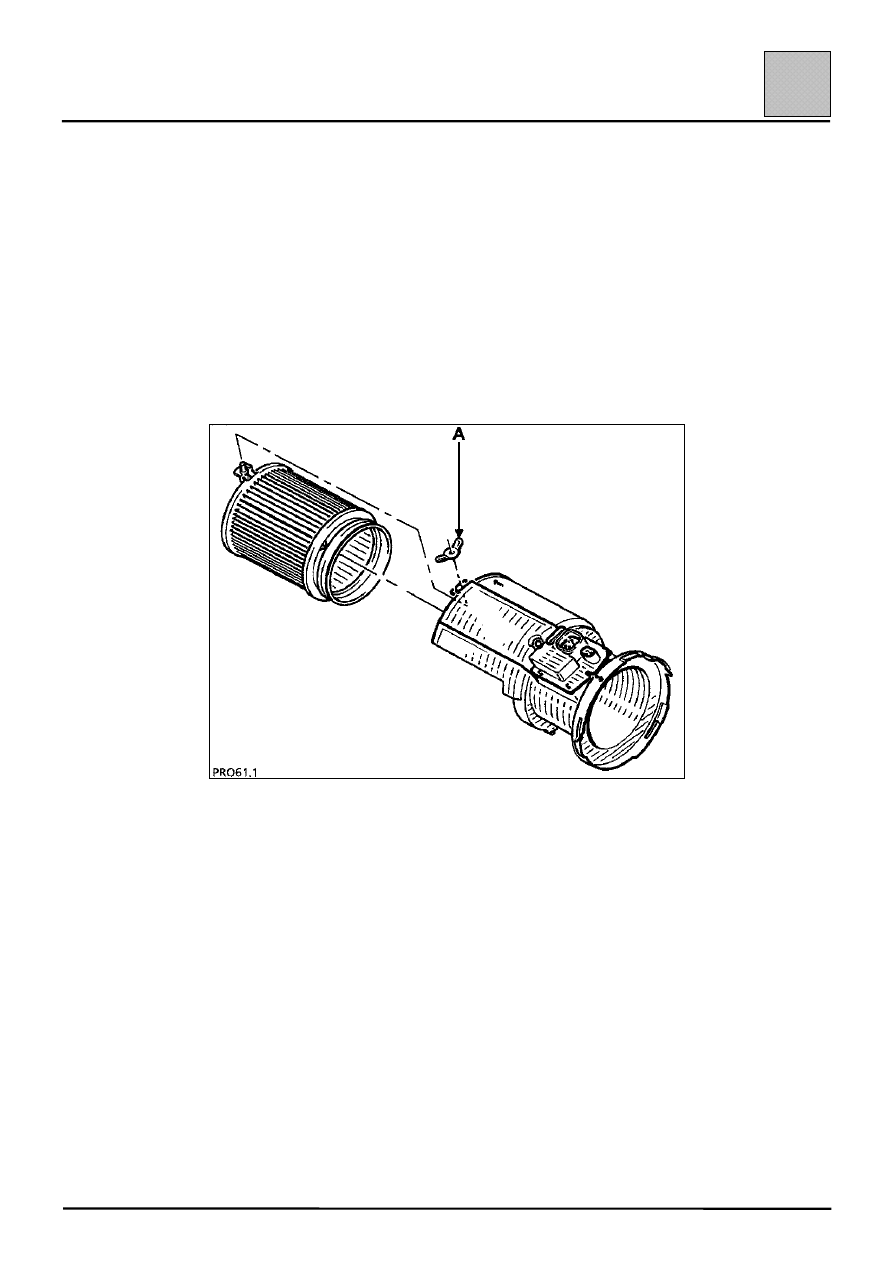

гайку (А) крепления фильтра системы вентиляции салона к
кронштейну.

УСТАНОВКА

Установка осуществляется в порядке, обратном снятию.

Убедитесь, что водоотражательный желоб установлен правильно.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

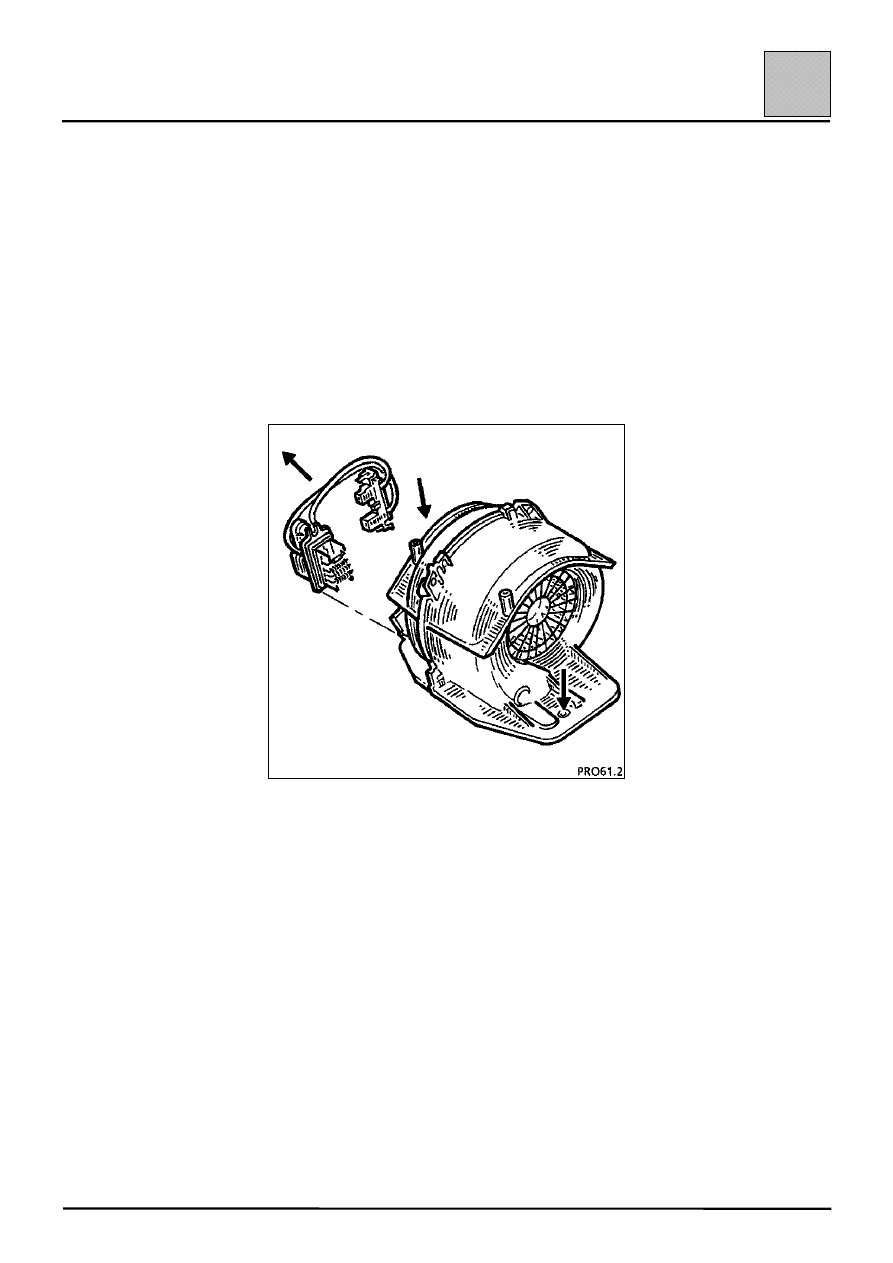

Электровентилятор отопителя

61-4

61

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
–

рычаги стеклоочистителей, пользуясь
инструментом Elé. 1294-01,

–

верхний уплотнитель ниши воздухозабора, а
также решетку забора наружного воздуха.

Отсоедините разъем электропитания.

Выверните болты крепления электровенти-
лятора.

Выньте электровентилятор через правую сторону
ниши воздухозабора.

УСТАНОВКА

Установка осуществляется в порядке, обратном
снятию.

Проверьте состояние уплотнителя.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Радиатор отопителя

61-5

61

СНЯТИЕ

Снятие радиатора отопителя осуществляется после
демонтажа устройства нагнетания воздуха, приборной
панели и воздухораспределительного блока.

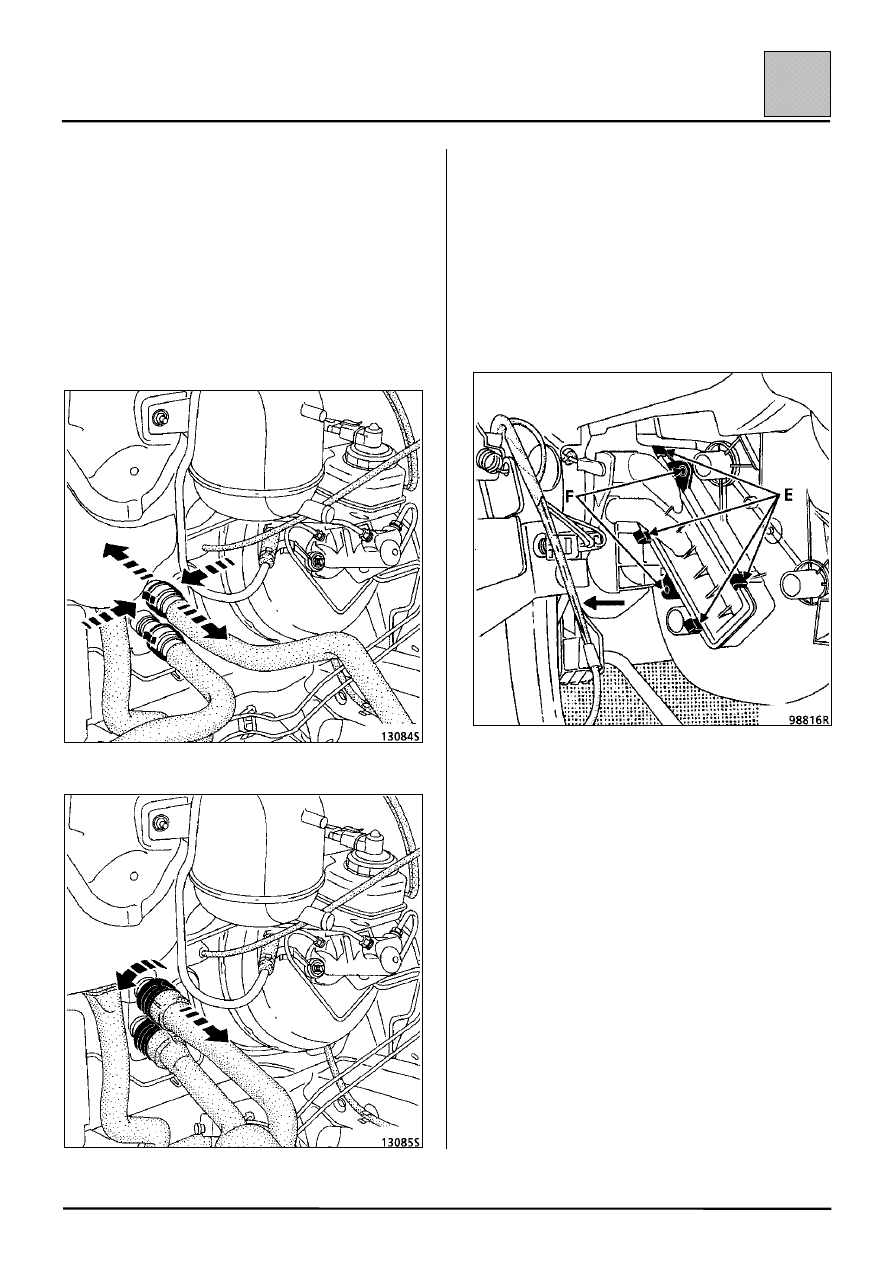

В моторном отсеке

Пережмите щипцами шланги отопителя,
отсоедините быстроразъемные хомуты шлангов
отопителя.

Второй вариант быстроразъемных хомутов.

Установите дефлектор и удалите остаток
жидкости, нагнетая струю сжатого воздуха.

Выверните болт скобы крепления шлангов
отопителя на щите передка.

Внутри салона

Отожмите четыре пружинные защелки (Е) и
выньте радиатор.

УСТАНОВКА

Установка осуществляется в порядке, обратном
снятию.

В случае разрушения пружинных защелок
используйте для крепления радиатора к корпусу
воздухораспределительного блока два болта (F).
