ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная тормозная система BOSH

38-3

38

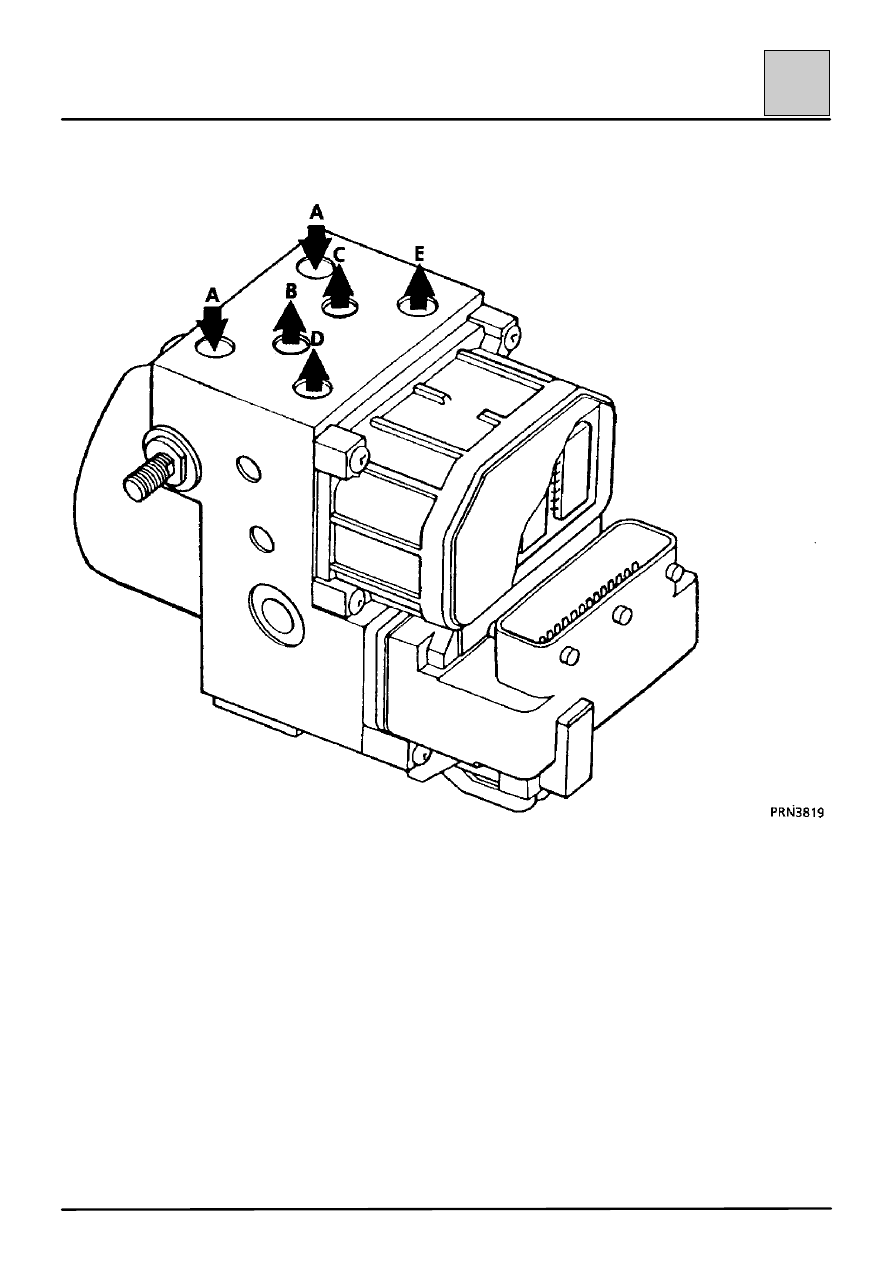

ОБЩИЙ ВИД ГИДРАВЛИЧЕСКОГО БЛОКА

A Входной канал трубопровода главного

тормозного цилиндра

B Выходной канал трубопровода питания

рабочего цилиндра заднего левого колеса

C Выходной канал трубопровода питания

рабочего цилиндра заднего правого колеса

D Выходной канал трубопровода питания

рабочего цилиндра переднего правого колеса

E Выходной канал трубопровода питания

рабочего цилиндра переднего левого колеса

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная тормозная система BOSH

38-4

38

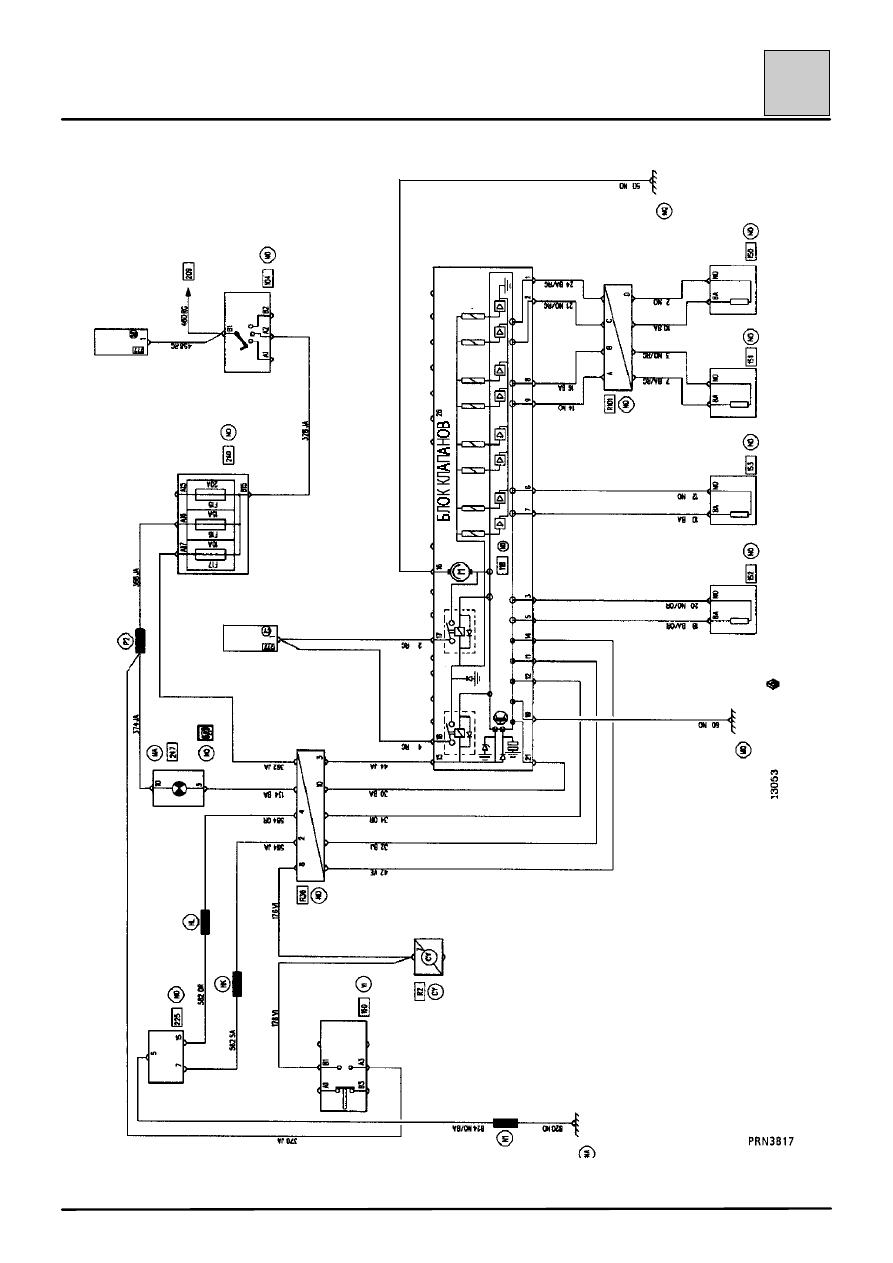

ЭЛЕКТРОСХЕМА

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная тормозная система BOSH

38-5

38

ОБОЗНАЧЕНИЯ ЭЛЕКТРОСХЕМЫ

104

Замок-выключатель зажигания

118

Компьютер АБС

150

Датчик скорости правого заднего колеса

151

Датчик скорости левого заднего колеса

152

Датчик скорости переднего правого колеса

153

Датчик скорости переднего левого колеса

160

Выключатель стоп-сигнала

225

Диагностический разъем

247

Комбинация приборов

260

Блок предохранителей

777

Питание блока предохранителей

R2

Разъем жгутов панели приборов и датчика
скорости заднего левого колеса

R36 Разъем жгутов АБС и панели приборов

R101 Разъем жгутов правого лонжерона и правой

фары

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная тормозная система BOSH

38-6

38

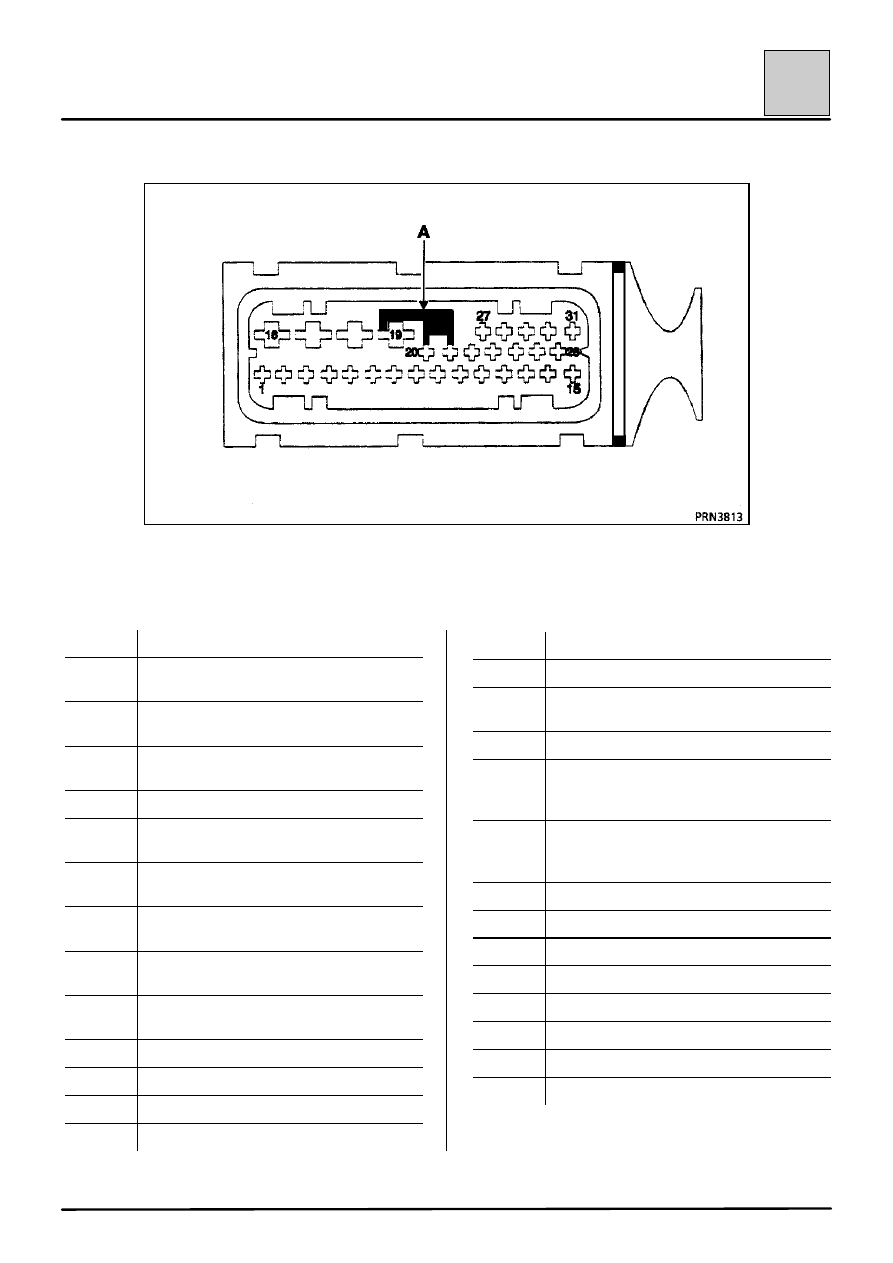

31-КАНАЛЬНЫЙ РАЗЪЕМ

А Подпружиненное соединение с массой (вывод 19) выводов 20 и 21 (сигнальные лампы АБС и

диагностического прибора NIVOCODE) при отсоединение разъема.

Назначение выводов разъема

Вывод

Назначение

1

Масса датчика скорости заднего
правого колеса

2

Сигнал датчика скорости заднего
правого колеса

3

Масса датчика скорости переднего
правого колеса

4

Не подключен

5

Сигнал датчика скорости переднего
правого колеса

6

Масса датчика скорости переднего
левого колеса

7

Сигнал датчика скорости переднего
левого колеса

8

Масса датчика скорости заднего левого
колеса

9

Сигнал датчика скорости заднего
левого колеса

10

Не подключен

11

Диагностическая линия K

12

Диагностическая линия L

13

Не подключен

Вывод

Назначение

14

Сигнал выключателя стоп-сигнала

15

+ питания компьютера после замка-
выключателя зажигания

16

Масса электронасоса

17

Вывод + аккумуляторной батареи
(электромагнитные клапаны и
электронасос)

18

Вывод + аккумуляторной батареи
(электромагнитные клапаны и
электронасос)

19

Электрическая масса

20

Не подключен

21

Сигнальная лампа АБС

22

Не подключен

25

Не подключен

26

Не подключен

27

Не подключен

31

Не подключен
