ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Электромагнитный клапан опережения впрыска

13-20

13

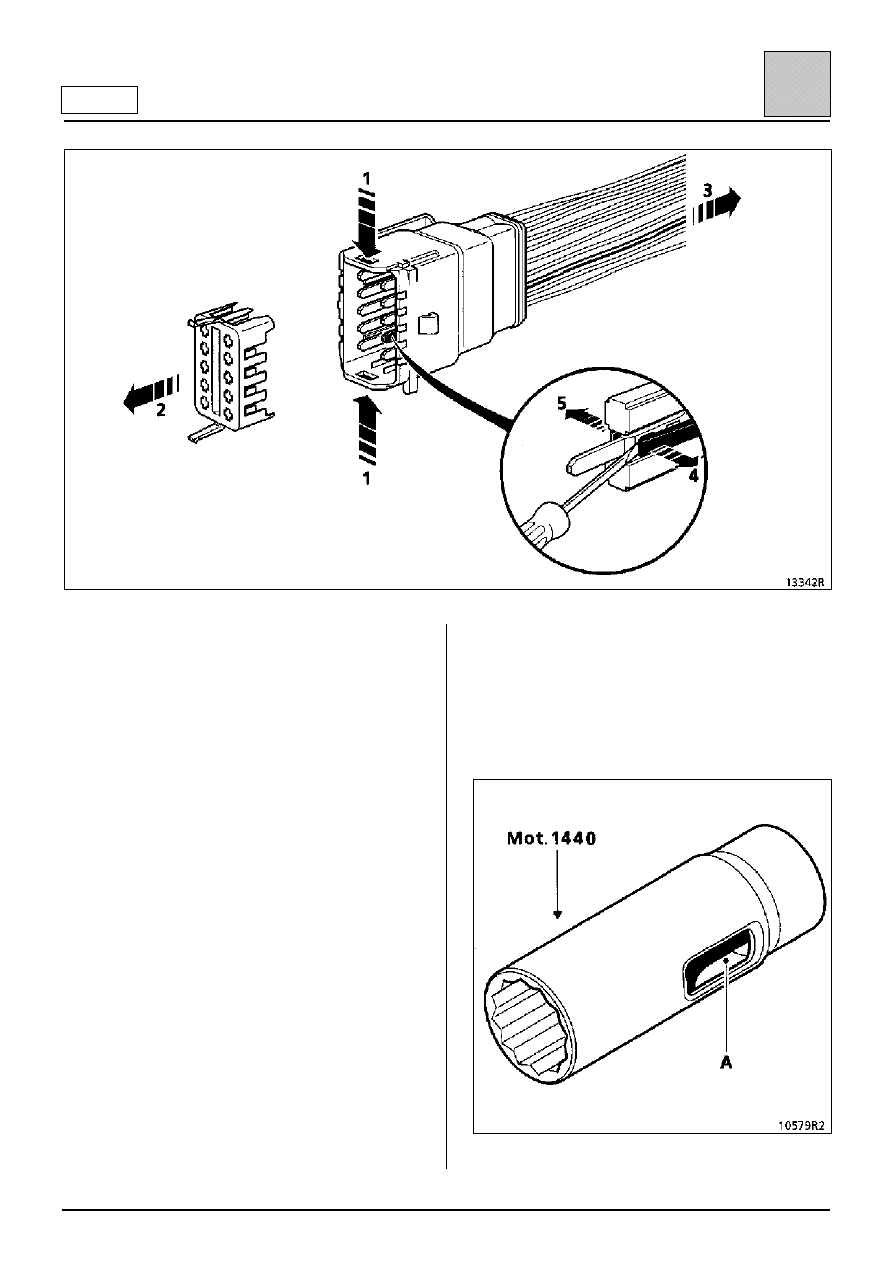

Чтобы отсоединить наконечники от разъема
насоса:

1) Потяните на себя желтую заглушку (2), чтобы

освободить ее от зацепления с наконечниками,
затем нажмите на две защелки,
расположенные с обеих сторон разъема.

2) Выньте желтую направляющую заглушку.

3) Натяните снимаемый проводник.

4) Наконечник закреплен в разъеме,

расположенными по обеим сторонам
защелками; с помощью отвертки отожмите
одну защелку (натянутый провод не позволит
защелке вернуться на место).

5) Отожмите другую защелку с помощью

отвертки.

Теперь наконечник может быть извлечен из
разъема.

Снимите защитный чехол электромагнитного
клапана.

Снимите защитную крышку с электромагнитного
клапана.

Снимите электромагнитный клапан с помощью
оправки Mot. 997-01.

А Паз для пропуска разъема.

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Электромагнитный клапан опережения впрыска

13-21

13

УСТАНОВКА

Следует обязательно вынуть небольшой сетчатый

фильтр, установленный на дне канала;

используйте для этого щипцы с тонкими губками;

замените фильтр новым.

Наружная часть фильтра выполняет роль

уплотнительной прокладки, которая

раздавливается при затяжке с рекомендованным

моментом клапана.

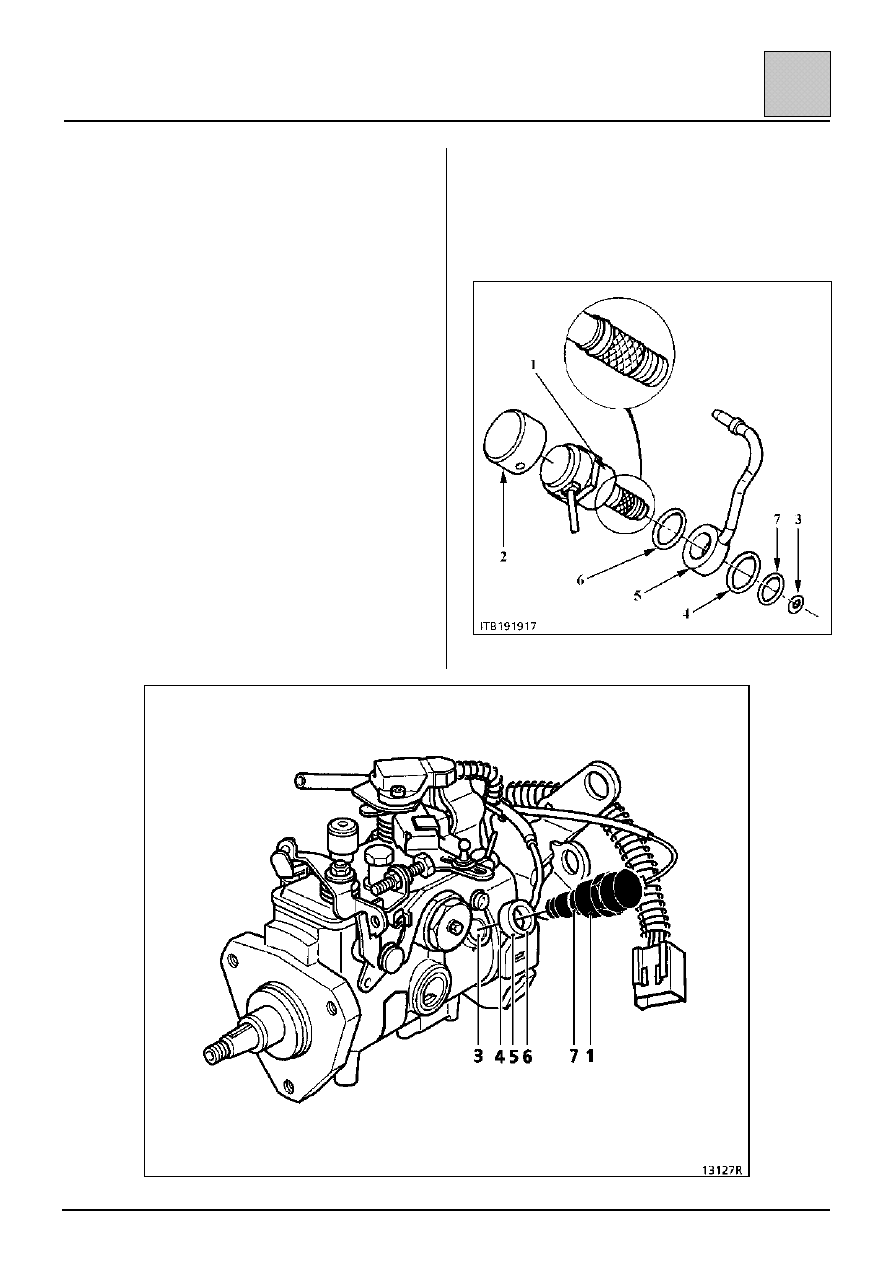

Установите по порядку прокладку (4) патрубка

трубки возврата (5), новый клапан (1),

снабженный сетчатым фильтром, а также два

уплотнительных кольца (6) и (7).

Произведите затяжку клапана с моментом
3 даН

⋅⋅⋅⋅м, используя оправку Mot. 997-1.

Наденьте новый защитный чехол (2) на клапан.

Подсоедините к разъему два наконечника.

Подключите разъем.

Установите на место защитный чехол жгута и его

стопорное кольцо.

Прокачайте контур подачи дизельного топлива с

помощью подкачивающего насоса перед запуском

двигателя.

Обязательно удалите информацию о
неисправности из памяти компьютера, набрав
команду «GO**» на диагностическом приборе
RX25.

После выполнения операции не забудьте

провести испытание автомобиля.

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Высотный корректор

13-22

13

F8Q 662

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ

ИНСТРУМЕНТ

Mot. 997-01 Приспособление для снятия

форсунки

Mot. 1140

Приспособление для снятия
высотного корректора

Моменты затяжки (даН

!!!!м)

Высотный корректор

3

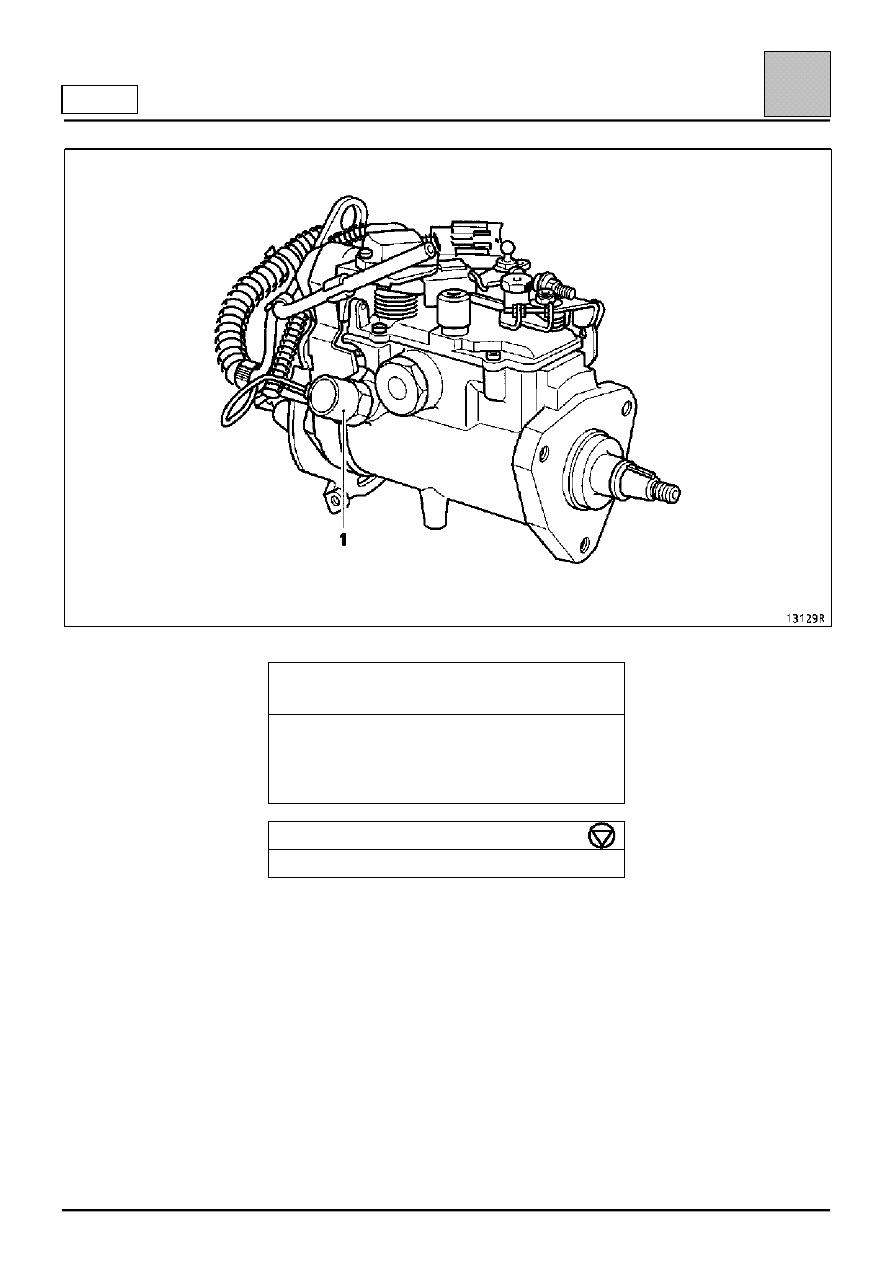

СНЯТИЕ

Снимите трубопровод высокого давления.

Снимите форсунку (цилиндра № 3) со
встроенным датчиком подъема иглы, используя
инструмент Mot. 997-01.

Отсоедините разъем ТНВД

Отсоедините от 10-контактного разъема насоса
наконечники проводов высотного корректора.

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Высотный корректор

13-23

13

F8Q 662

Чтобы отсоединить наконечники от разъема
насоса:

1) Потяните на себя желтую заглушку (2), чтобы

освободить ее от зацепления с наконечниками,
затем нажмите на две защелки,
расположенные с обеих сторон 1 разъема.

2) Вытащите желтую направляющую заглушку.

3) Натяните снимаемый проводник.

4) Наконечник закреплен в разъеме с

расположенными по обеим сторонам
защелками; с помощью отвертки отожмите
одну защелку (натянутый провод не позволяет
защелке вернуться на место).

5) Отожмите другую защелку с помощью

отвертки.

Теперь наконечник может быть извлечен из
разъема.

Снимите защитный чехол, прикрывающий
высотный корректор.

Снимите защитную крышку с электромагнитного
клапана.

Снимите высотный корректор (1) с помощью
оправки Mot. 1440.

А Паз для пропуска разъема.
