Рено Кангу. Руководство - часть 45
ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

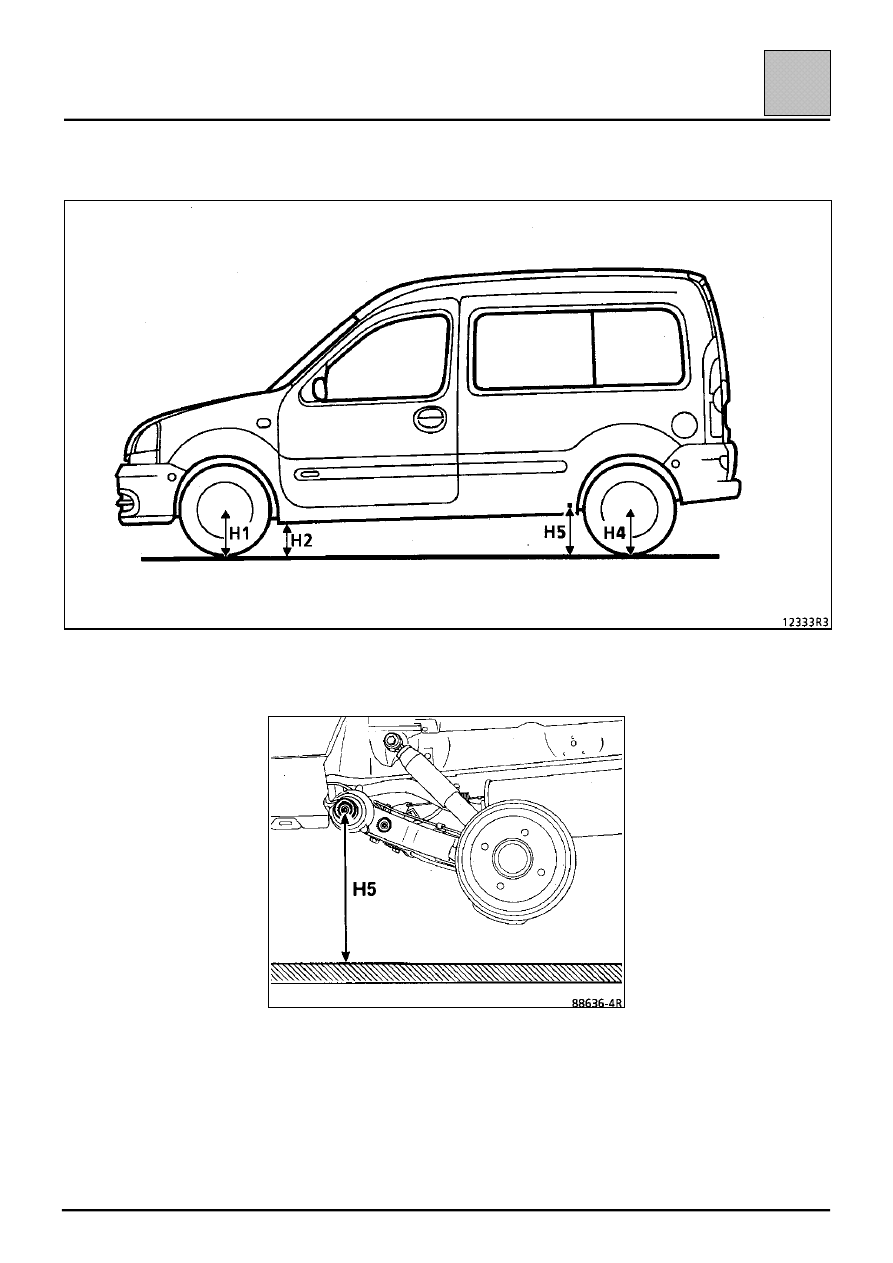

Высота контрольных точек нижней части автомобиля
07-17
07
Автомобиль
Спереди
Н1 – Н2 = ... мм
Сзади
Н4 – Н5 = ... мм

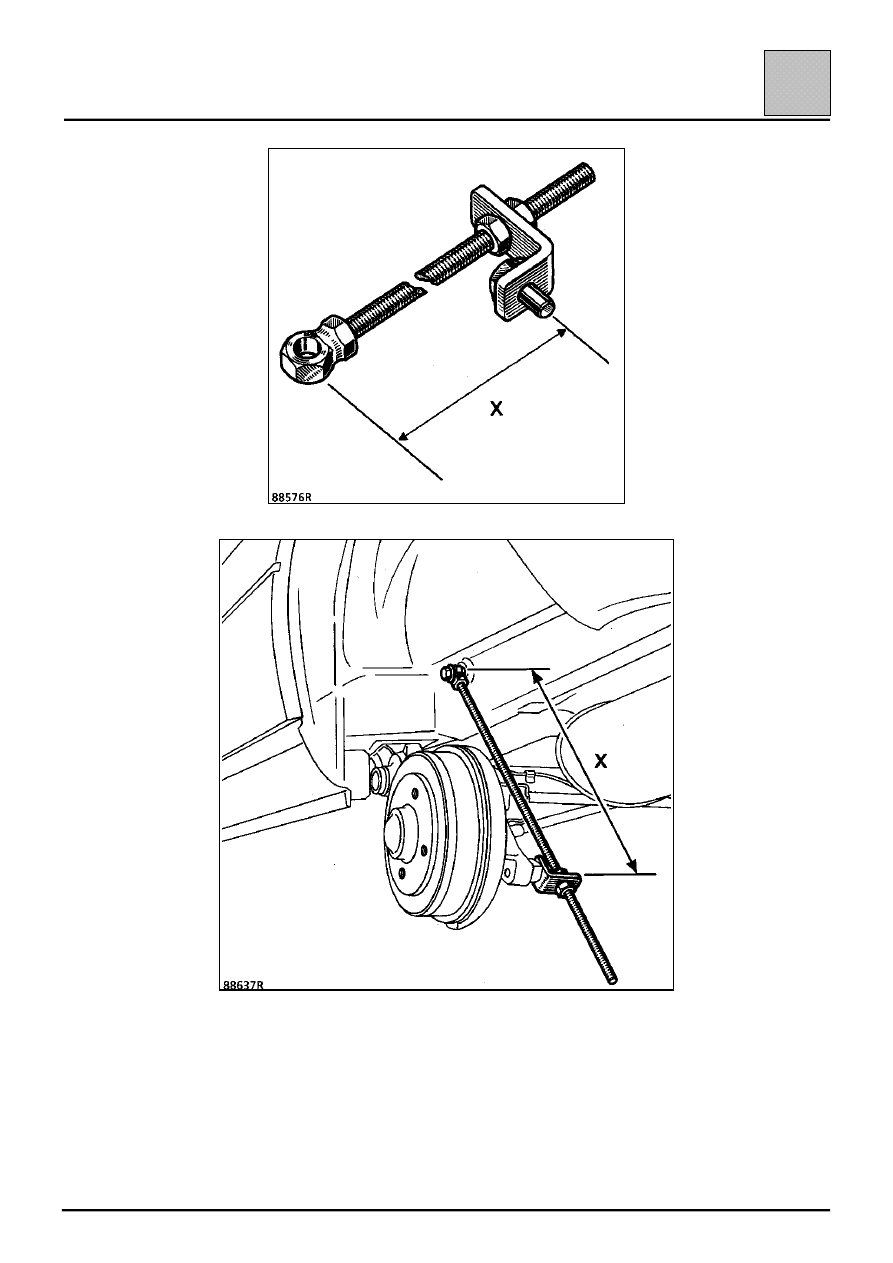

Размер Х (мм)
Слева и справа
FC0X (2)
KC0X (1) (3)
73,5
-51,5
414
FC0X (1)
73,5
-57,5
414
KC0X (2)
73,5
-45,5
414
Допуск: ± 7,5 мм
Разность между размерами с левой и правой сторон одной и той же не оси должна превышать 5 мм,
сторона водителя должна быть всегда выше.
После любой работы, вызывающей изменение контрольных размеров, необходима регулировка регулятора
тормозных сил и фар.
Знак минуса перед числом указывает на то, что расстояние от поверхности земли до днища кузова больше,
чем расстояние до центра колеса.
(1)
С увеличенной грузоподъемностью.
(2)
С обычной грузоподъемностью.
(3)
Для автомобилей, оснащенных двигателями E7J и F8Q.
