88-3

ЭЛЕКТРОПРОВОДКА

Дистанционное запирание дверей

88



 ОБЩИЕ СВЕДЕНИЯ
 Эти автомобили могут быть оборудованы

системой дистанционного запирания

дверей путем передачи инфракрасного или

радиочастотного кода, который каждый раз

меняется, чтобы его невозможно было

скопировать.
 Таким образом, при замене передатчика

необходимо произвести ресинхронизацию,

чтобы восстановить соответствие кодов

передатчика и декодера.
 Система дистанционного управления

используется только для запирания и

отпирания дверей (она никак не влияет на

работу системы блокировки запуска

двигателя).
 ВНИМАНИЕ. Эта система не может

работать с тремя пультами дистанционного

управления (декодер может управлять

только двумя меняющимися кодами).
 ПЕРЕДАТЧИК
 Замена или добавление пульта

дистанционного управления при

наличии системы блокировки запуска

двигателя без замены декодера
 Закажите запасную головку ключа,

воспользовавшись номером, который

имеется внутри головки одного из старых

ключей или на этикетке, которая обычно

прикреплена к ключам при поставке

автомобиля (восемь алфавитно-цифровых

символов).
 При добавлении нового ключа или при

потере ключа закажите также вставку с

номером ключа.
 Произведите соответствующую

ресинхронизацию с помощью прибора

XR25.
 Ресинхронизация позволяет восстановить

соответствие кодов пульта дистанционного

управления и декодера (меняющийся код)

только в том случае, если декодер не

заменяется (только при наличии системы

блокировки запуска двигателя).
1.  Выключите зажигание, подсоедините

прибор XR25 (поворотный

переключатель в положении S8, код

D56). Для автомобилей с инфракрасным

дистанционным управлением наберите

код режима управления G04* (режим

принудительной защиты), затем

включите зажигание и введите код

аварийного разблокирования (см.

методику в главе 82). Для автомобилей

с радиочастотным дистанционным

управлением переходите к пункту 2.

2.  Выключите зажигание и наберите код

режима управления G32*.

 С этого момента у оператора есть 10
секунд, чтобы выполнить следующую
операцию.

 ПРИМЕЧАНИЕ. В течение этих 10
секунд включена красная сигнальная
лампа блокировки запуска двигателя и
высвечен барграф 17 левый прибора
XR25 (код D56, карточка № 56).

3.  Нажмите два раза на пульт

дистанционного управления (двери
запираются и отпираются, и красная
сигнальная лампа гаснет).

 ПРИМЕЧАНИЕ.
-  При замене головки ключа

ресинхронизация второго пульта
дистанционного управления (если
таковой имеется) не всегда бывает
необходима.
Проверьте, работает ли второй пульт,
и при необходимости проведите
ресинхронизацию.

-  Если отсутствует синхронизация

обоих пультов дистанционного
управления (если их два), то
необходимо выполнить процедуру
ресинхронизации два раза (один раз
для каждого пульта).

 ВНИМАНИЕ. Чтобы инфракрасный код
передавался без помех, необходимо,
чтобы пульт был направлен на
приемник. Если процедура не будет
завершена успешно, необходимо
повторить все сначала (только для
инфракрасного дистанционного
управления).

4.  Процедура завершена, проверьте

работу системы запирания дверей.

ЭЛЕКТРОПРОВОДКА

Дистанционное запирание дверей

88

88-4

 Замена или добавление пульта
дистанционного управления в
отсутствие системы блокировки запуска
двигателя без замены декодера

 Если автомобиль не оборудован системой
блокировки запуска двигателя, то пульт
дистанционного управления не имеет
специального номера. Достаточно заказать
головку ключа с пультом дистанционного
управления без номера.

 Если надо добавить еще один ключ или
если ключ потерян, необходимо также
заказать вставку с номером ключа.

 Проведите ресинхронизацию,
соответствующую этому случаю, с
помощью прибора XR25.

 Эта процедура позволяет привести в
соответствие код пульта дистанционного
управления и код декодера (меняющийся
код), только если декодер не заменяется
(только при наличии системы блокировки
запуска двигателя).

 1.

 Выключите зажигание, подсоедините
прибор XR25 (поворотный
переключатель в положении S8, код
D56).

 2.

 Наберите код режима управления
G32* (двери запираются и
отпираются).
 С этого момента у оператора есть 10
секунд, чтобы выполнить следующие
операции.

 ПРИМЕЧАНИЕ. В течение этих 10
секунд высвечен барграф 17 левый
прибора XR25 (код D56, карточка №
56).



 3.

 Нажмите два раза на пульт

дистанционного управления (двери

запираются и отпираются).
 ПРИМЕЧАНИЕ.

-  При замене головки ключа

ресинхронизация второго пульта

дистанционного управления (если

таковой имеется) не всегда бывает

необходима.

Проверьте, работает ли второй

пульт, и при необходимости

проведите ресинхронизацию.

-  Если отсутствует синхронизация

обоих пультов дистанционного

управления (если их два), то

необходимо выполнить процедуру

ресинхронизации два раза (один

раз для каждого пульта).

 ВНИМАНИЕ. Чтобы инфракрасный

код нормально передавался без

помех, необходимо, чтобы пульт был

направлен на приемник. Если

процедура не будет завершена

успешно, необходимо повторить все

сначала (только для инфракрасного

дистанционного управления).

 4.

 Процедура завершена, проверьте

работу системы запирания дверей.

 Способ простой ресинхронизации
 Эта процедура позволяет привести коды

пультов дистанционного управления в

соответствие с кодами декодера

(меняющиеся коды).
 Эта процедура необходима:

-  если код пульта дистанционного

управления выходит за пределы

диапазона приема декодера (более 1000

последовательных нажатий на пульт “в

пустоту”),

-  при замене декодера (новый декодер)

без замены пультов,

-  в случае замены пульта дистанционного

управления и установки нового

декодера (замена комплекта).

 ПРИМЕЧАНИЕ. См. замену или

добавление пульта дистанционного

управления без замены декодера при

наличии системы блокировки запуска

двигателя в разделе “Замена или

добавление пульта дистанционного

управления без замены декодера при

наличии или отсутствии системы

блокировки запуска двигателя” (способ

специальной ресинхронизации).

ЭЛЕКТРОПРОВОДКА

Дистанционное запирание дверей

88

88-5

 При выключенном зажигании:

 1.

 Нажмите кнопку централизованной
блокировки дверей и удерживайте ее
несколько секунд, чтобы двери
заблокировались и разблокировались.



 С этого момента у оператора есть 10
секунд, чтобы выполнить следующую
операцию.



 ПРИМЕЧАНИЕ. В течение этих 10
секунд включена красная сигнальная
лампа блокировки запуска двигателя
(если таковая имеется) и высвечен
барграф 17 левый прибора XR25 (код
D56, карточка № 56).

 2.

 Нажмите два раза на пульт
дистанционного управления (двери
запираются и отпираются, и красная
сигнальная лампа гаснет, если
имеется лампа).



 ПРИМЕЧАНИЕ. Если отсутствует
синхронизация обоих пультов
дистанционного управления (если их
два), то необходимо выполнить
процедуру ресинхронизации два раза
(один раз для каждого пульта).



 ВНИМАНИЕ. Чтобы инфракрасный
код передавался без помех,
необходимо, чтобы пульт был
направлен на приемник. Если
процедура не будет завершена
успешно, необходимо повторить все
сначала (только для инфракрасного
дистанционного управления).

 3.

 Процедура завершена, проверьте
работу системы запирания дверей.

 ДЕКОДЕР

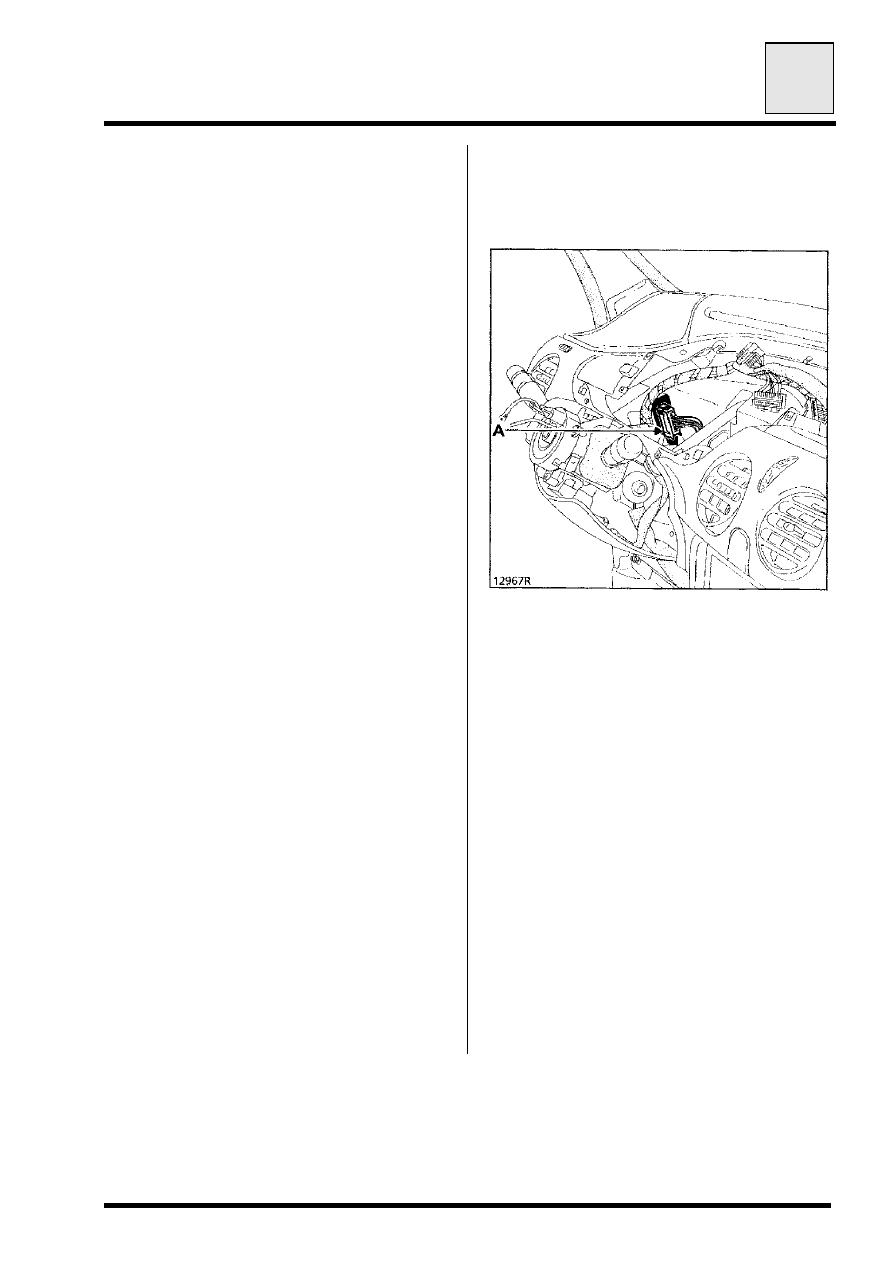

 Декодер находится внутри приборной
панели, слева (A).



 Снятие - Установка

 Чтобы снять декодер, необходимо
частично снять приборную панель.

 Снимите:
-  рулевое колесо, поставив колеса прямо,
-  две половинки кожуха, имеющиеся под

рулевым колесом,

-  нижнюю защитную панель, имеющуюся

на рулевой колонке,

-  блок рычажных переключателей

освещения и стеклоочистителей,

-  рамку щитка приборов,
-  щиток приборов,
-  пепельницу, держатель пепельницы и

два болта крепления приборной панели
к блоку отопителя,

-  нижнюю накладку приборной панели со

стороны водителя,

-  две решетки акустической системы,

установленные на приборной панели,

-  элементы крепления приборной панели.

ЭЛЕКТРОПРОВОДКА

Дистанционное запирание дверей

88

88-6

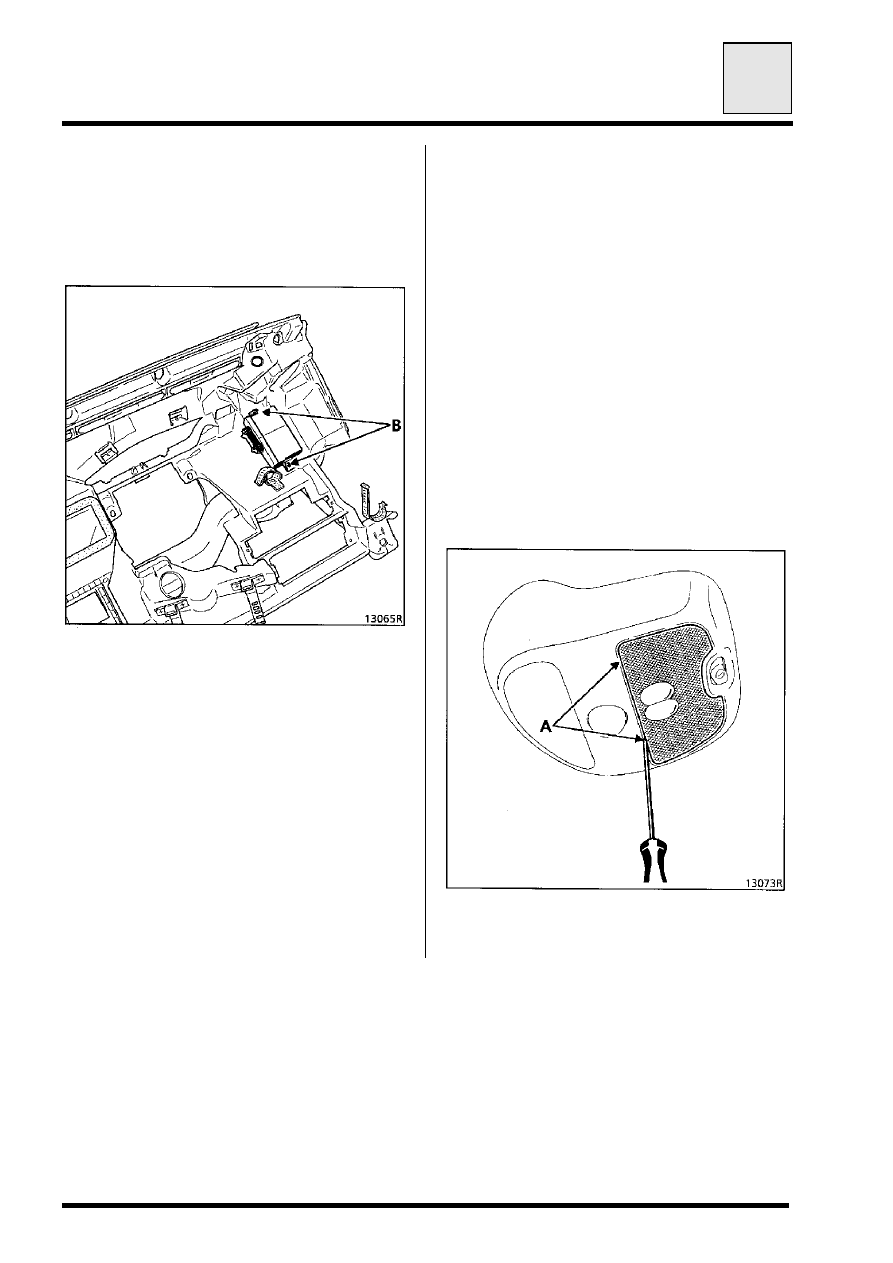

 Отодвиньте насколько возможно
приборную панель, отсоедините разъем
декодера и отверните два его крепежных
болта (B) с помощью маленькой отвертки с
трещоткой, с наконечником “звездочкой” на
20.



 Замена

 Для автомобилей с системой блокировки
запуска двигателя см. главу 82 (процедура
ввода кода). Декодер является частью
системы блокировки запуска двигателя.

 Для автомобилей без системы блокировки
запуска двигателя проведите процедуру
ресинхронизации.

 ПРИМЕЧАНИЕ. Диагностику системы
дистанционного управления можно
провести с помощью прибора XR25
(диагностический разъем № 56).

 ПРИЕМНИК СИГНАЛОВ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

 Он находится рядом с плафоном.

 Он принимает код дистанционного
управления и передает его на декодер.
Одновременно он усиливает сигнал.

 Приемник сигналов дистанционного
управления можно заменять независимо от
передатчика и декодера (он не
закодирован).

 Снятие - Установка

 Снимите:
-  светорассеивающий колпак,

воспользовавшись в точках (A)
маленькой отверткой как рычагом,
