Рено Кангу. Руководство - часть 23





КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83

83-5

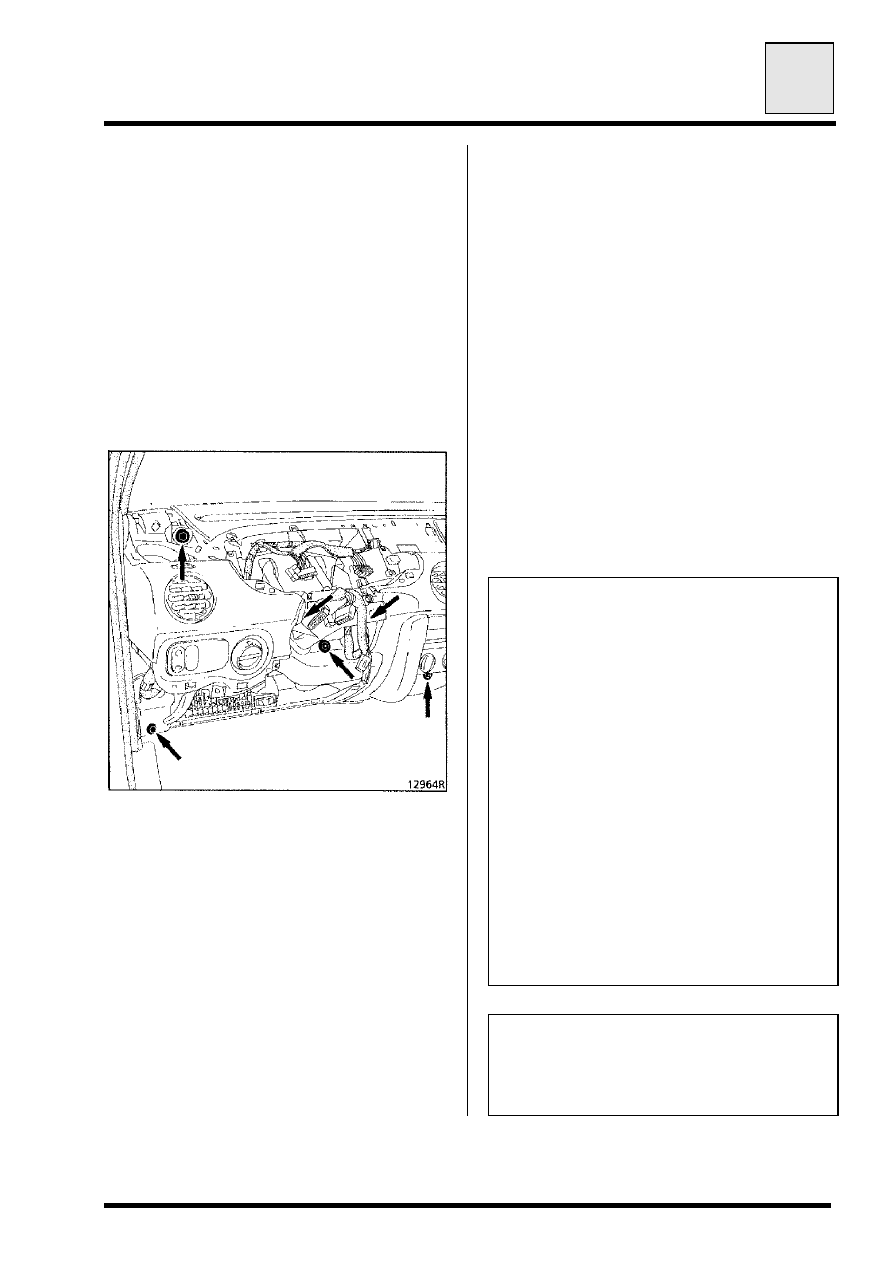

-  решетки акустической системы,
-  крепежные элементы приборной панели.

 Слегка потяните приборную панель.

 Освободите хомуты крепления жгута
проводов.

 Отсоедините:
-  разъемы устройств регулировки фар по

высоте и аварийных фонарей,

-  остальные разъемы (например,

декодера).

 Снимите приборную панель.



 УСТАНОВКА

 При установке важно правильно уложить
жгуты проводов, чтобы можно было
нормально выровнять приборную панель.

 ОСОБЕННОСТЬ УСТАНОВКИ РУЛЯ С
ПОДУШКОЙ БЕЗОПАСНОСТИ

 Проверьте, чтобы контактное кольцо,
находящееся под рулевым колесом, было
установлено правильно.

 Если имеются сомнения относительно его
центровки, используйте метод, описанный
в главе 88 “Подушка безопасности
водителя”
.

 При каждом снятии необходимо
заменять болт рулевого колеса
 (с
нанесенным клеевым составом), если
рулевое колесо оборудовано подушкой
безопасности.

 Соблюдайте момент затяжки (45 Н

⋅⋅⋅⋅м).

 ВНИМАНИЕ. Прежде чем подсоединять
разъем подушки безопасности,
необходимо проверить исправность
системы, выполнив следующие действия:

•  проверьте, чтобы сигнальная лампа

подушки безопасности включалась при
включении зажигания,

•  подсоедините имитатор

воспламенителя к разъему подушки
безопасности и проверьте, чтобы
сигнальная лампа погасла,

•  выключите зажигание, подсоедините

вместо имитатора воспламенителя
подушку безопасности и привинтите
кожух подушки к рулевому колесу,

•  включите зажигание, проверьте, чтобы

сигнальная лампа при включении
зажигания включалась на 3 секунды,
затем гасла и оставалась погашенной.

 Если сигнальная лампа не работает, как
описано выше, обратитесь к главе
“Диагностика” и проверьте исправность
системы с помощью прибора XRBAG (Elé.
1288
) (см. главу 88).

83-6

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83



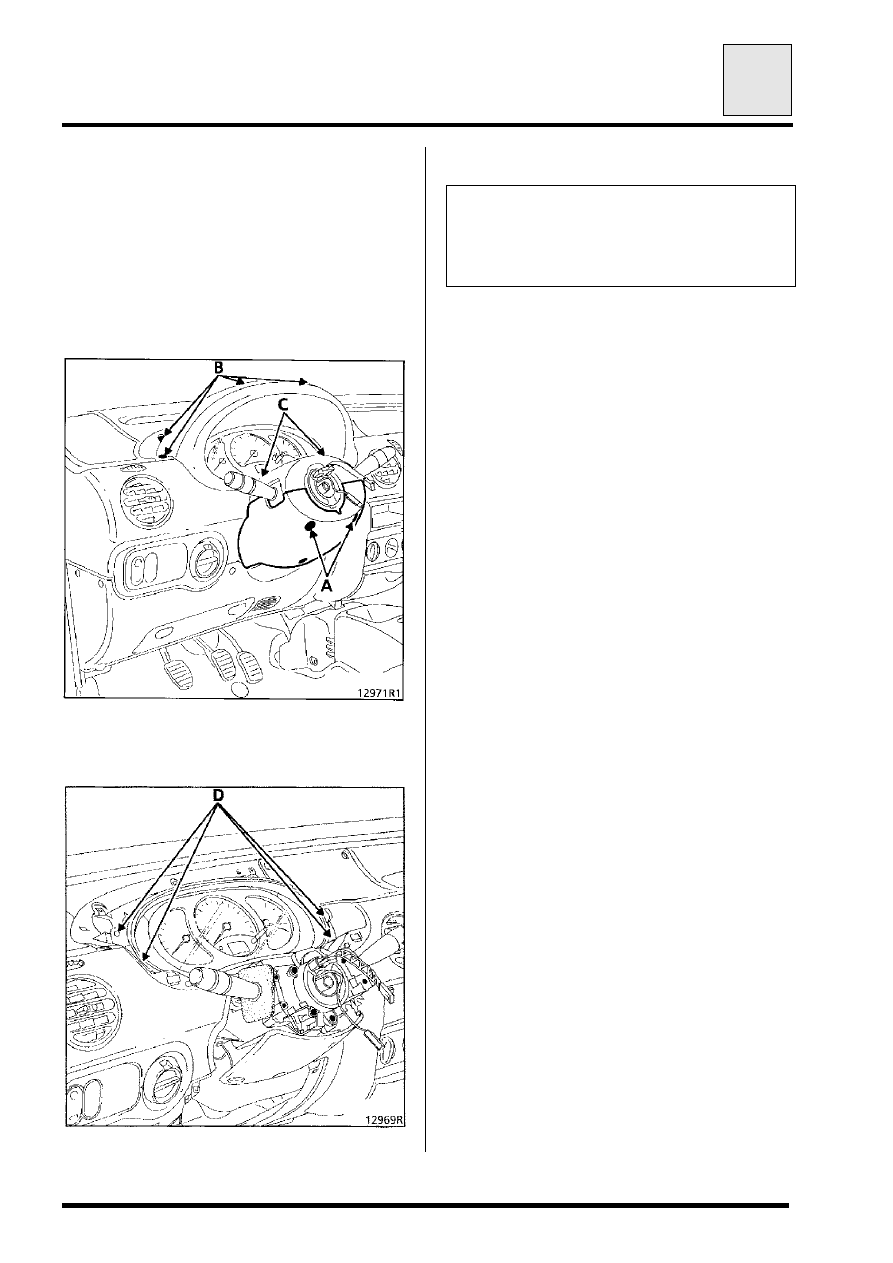

 СНЯТИЕ И УСТАНОВКА

 Отсоедините аккумуляторную батарею.

 Отверните:
-  два болта (A) и снимите верхнюю

половинку кожуха,

-  четыре болта (B) и два болта (C).

 Снимите козырек приборной панели.



 Отверните четыре болта (D) и снимите
щиток приборов.



 РЕМОНТ

 НИ В КОЕМ СЛУЧАЕ нельзя вскрывать
щиток приборов.

 В случае отказа какого-либо прибора
необходимо заменять весь щиток.

 ПРИМЕЧАНИЕ. Заменять можно только
стекло.

 ОСОБЕННОСТЬ УСТАНОВКИ

 Прежде чем подсоединять щиток
приборов, проверьте состояние разъемов и
проводов.

 Необходимо надежно зафиксировать
разъемы.

 Проверьте, нормально ли работают
приборы щитка.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-7

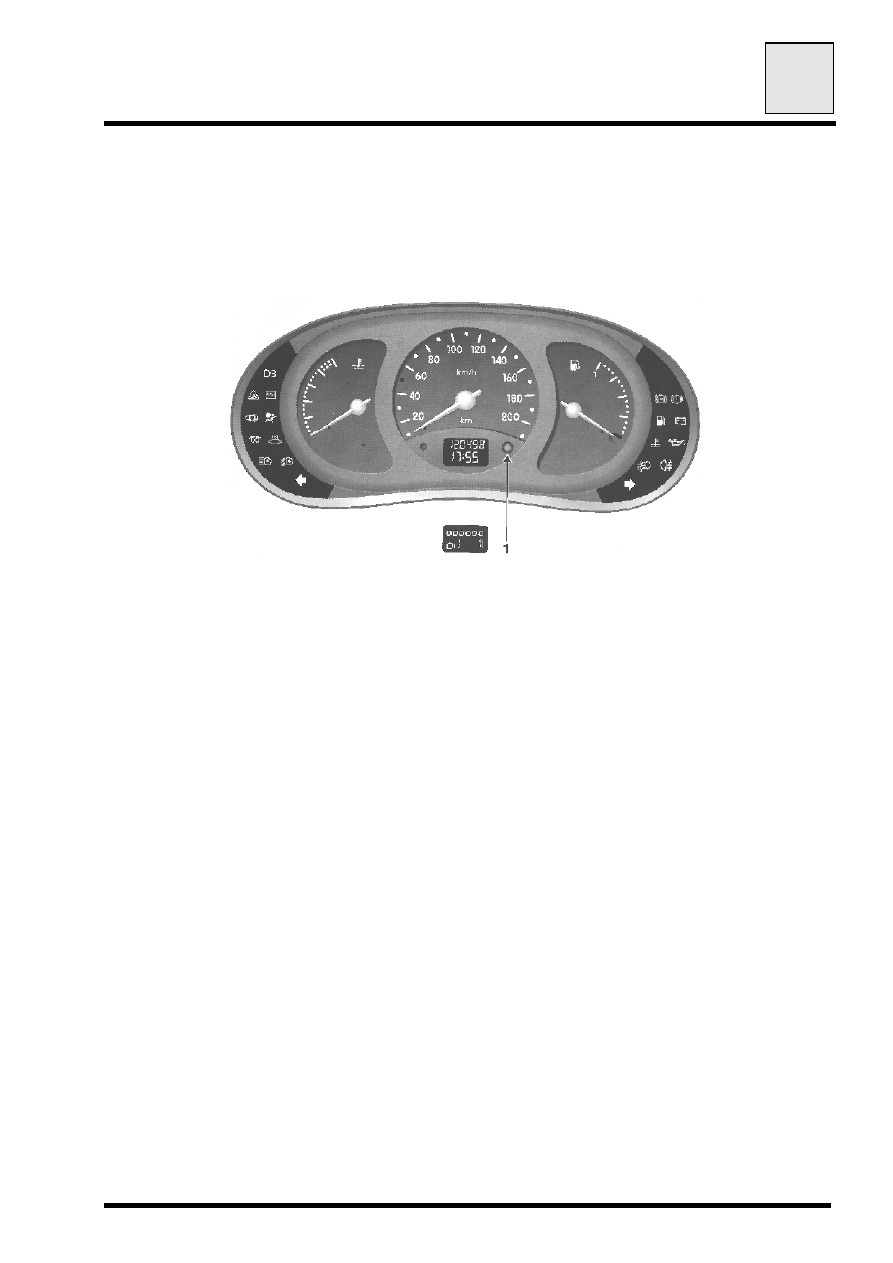

 ОПИСАНИЕ

-  электронный спидометр,
-  дисплей: суммарный и дневной счетчики пробега и часы,
-  индикатор температуры охлаждающей жидкости,
-  индикатор уровня топлива,
-  реализация функции сигнальной лампы.





13054S

 1

Кнопка сброса дневного счетчика пробега и установки часов (вращение)

 ПРИМЕЧАНИЕ.

•  В нормальных условиях работы измерение уровня масла производится, только если

зажигание выключалось больше чем на одну минуту; в противном случае снова
выводится старое значение.

Если регистрируется какая-нибудь неисправность, то измерение уровня масла
производится при каждом включении зажигания, чтобы проверить, сохраняется ли
неисправность.

•  Уровень масла может меняться. Это нормально. На уровень масла могут влиять разные

факторы:
-  парковка на уклоне,
-  двигатель проработал слишком недолго (особенно, если масло холодное) и т. д.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Щиток приборов

83

83-8

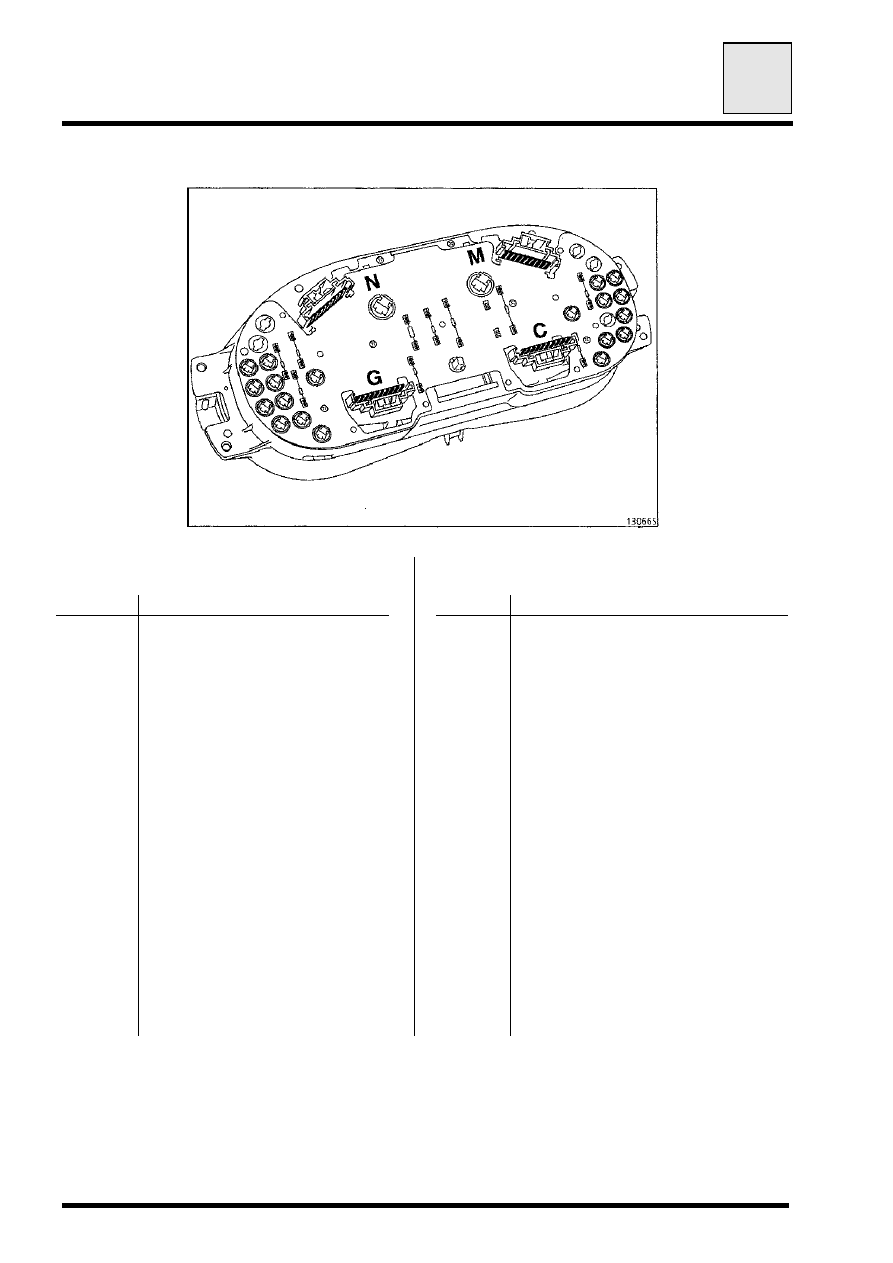

 РАСПРЕДЕЛЕНИЕ КОНТАКТОВ (самое полное)



 Разъем C (прозрачный)

 Разъем M (коричневый)

 Контакт

 Назначение



   Контакт

 Назначение

 1

 Сигнальная лампа левых
указателей поворотов





 1

 Масса датчика уровня топлива

 2

 Сигнальная лампа ближнего
света фар





 2

 Индикатор уровня топлива

 3

 Сигнальная лампа дальнего
света фар





 3

 “+ до замка зажигания”

 4

 Сигнальная лампа
неисправности
каталитического
нейтрализатора





 4

 Не используется

 5

 Сигнальная лампа
предварительного подогрева





 5

 Не используется

 6

 Сигнальная лампа подушки
безопасности





 6

 Сигнальная лампа отказа
электроники

 7

 Сигнальная лампа открывания
дверей





 7

 Сигнальная лампа бортовой
самодиагностики (не
используется)

 8

 “+” светильника





 8

 Сигнальная лампа
автоматической коробки передач

 9

 Индикатор температуры
охлаждающей жидкости





 9

 Не используется

 10

 Не используется





 10

 “+ после замка зажигания”
