Renault Kangoo. Manual - parte 384

72A

-

1

GUARNECIDO DE ABRIENTES LATERALES

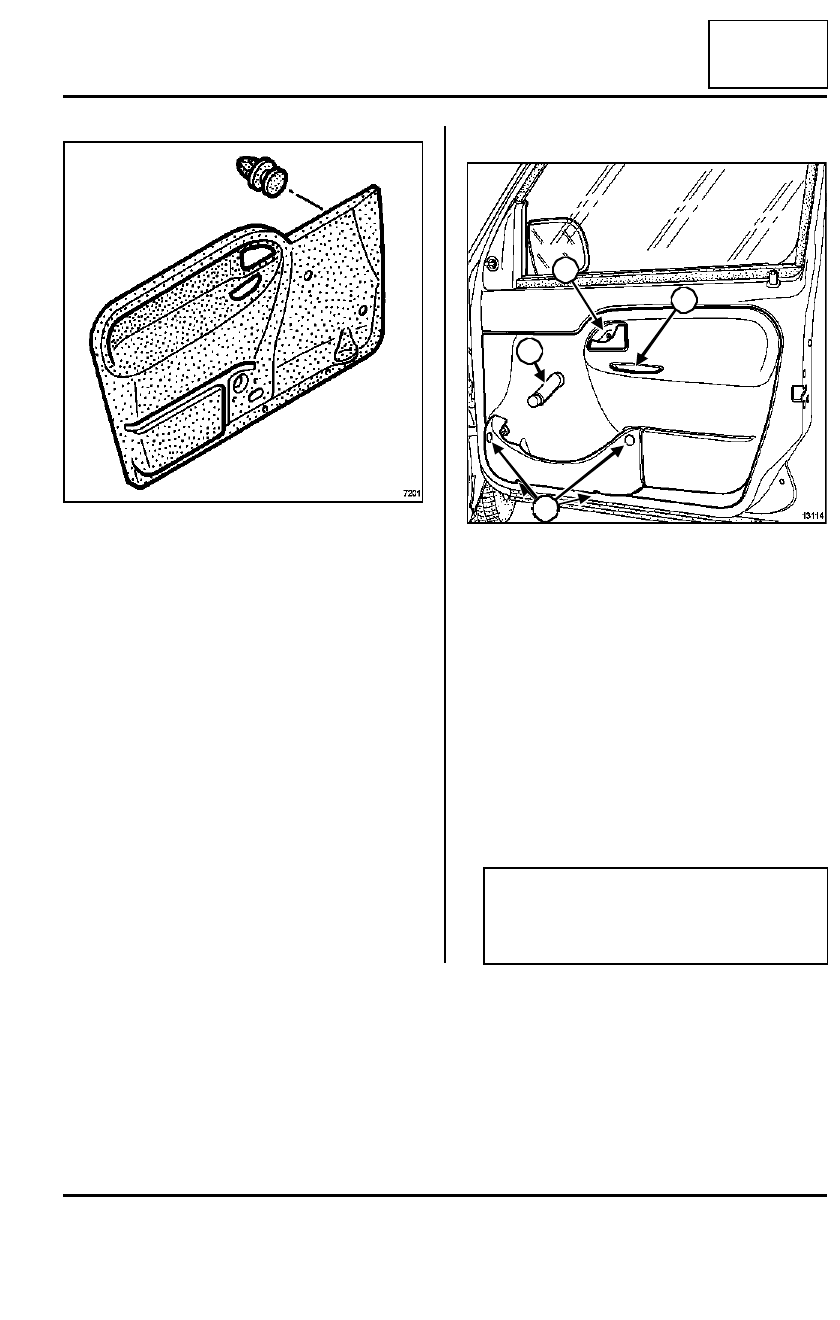

Guarnecido de la puerta lateral delantera: Extracción - Reposición

72A

EXTRACCIÓN

Extraer:

- la manivela del elevalunas (1) (según el nivel de

equipamiento),

- la empuñadura de cierre (2),

- el mando de apertura interior (3),

- los tornillos (4),

- el recipiente de la puerta,

- el conector del mando del elevalunas (según el ni-

vel de equipamiento).

Soltar y despegar el guarnecido.

REPOSICIÓN

7201

13114

Nota:

Al montar el guarnecido o en una sustitución,
poner masilla de estanquidad preformada (refe-
rencia 77 01 423 330).

1

2

3

4

4

72A

-

2

GUARNECIDO DE ABRIENTES LATERALES

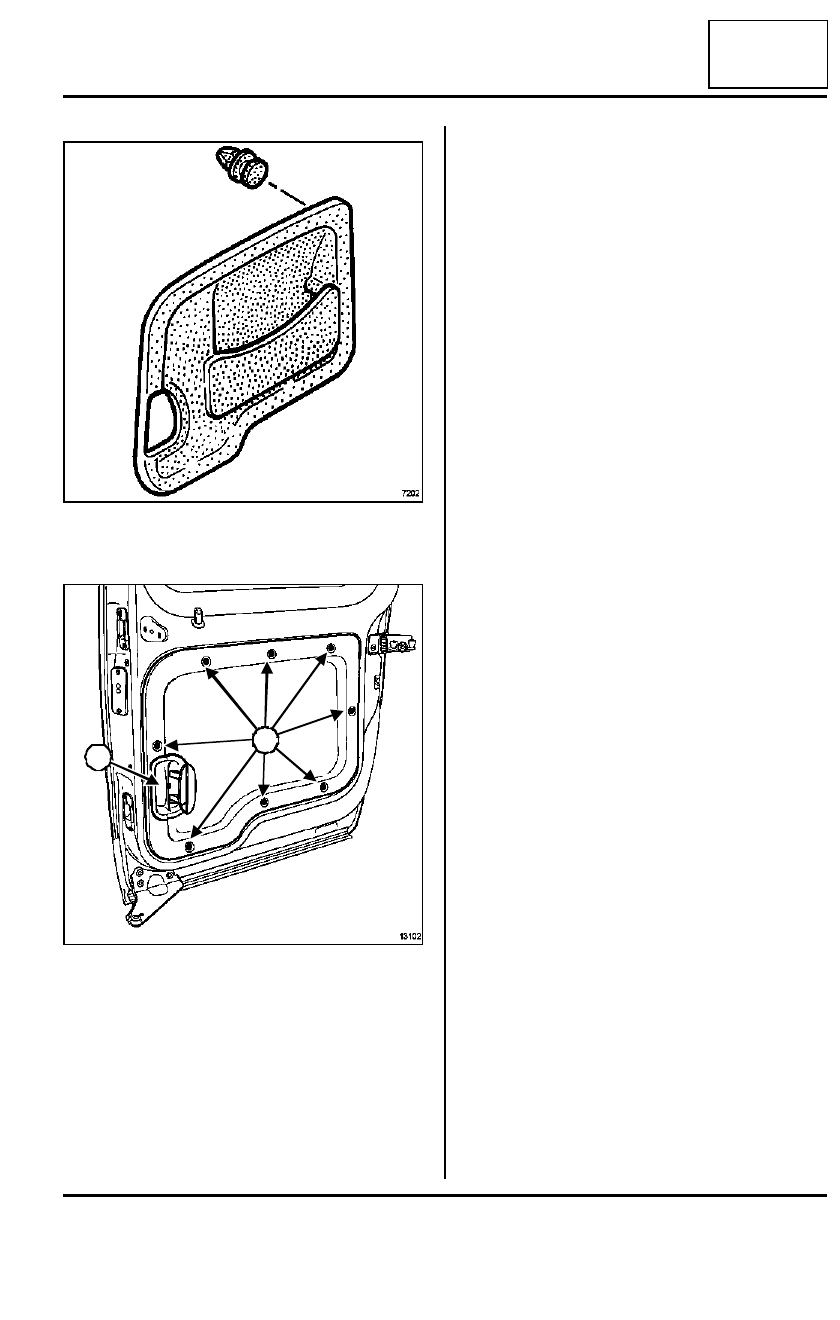

Guarnecido de la puerta lateral deslizante: Extracción - Reposición

72A

EXTRACCIÓN

Extraer:

- el tornillo (1),

- el mando de apertura interior.

Soltar las grapas (2).

Extraer el guarnecido.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

7202

13102

1

2

2

2

2

73A

-

1

GUARNECIDO DE ABRIENTES NO LATERALES

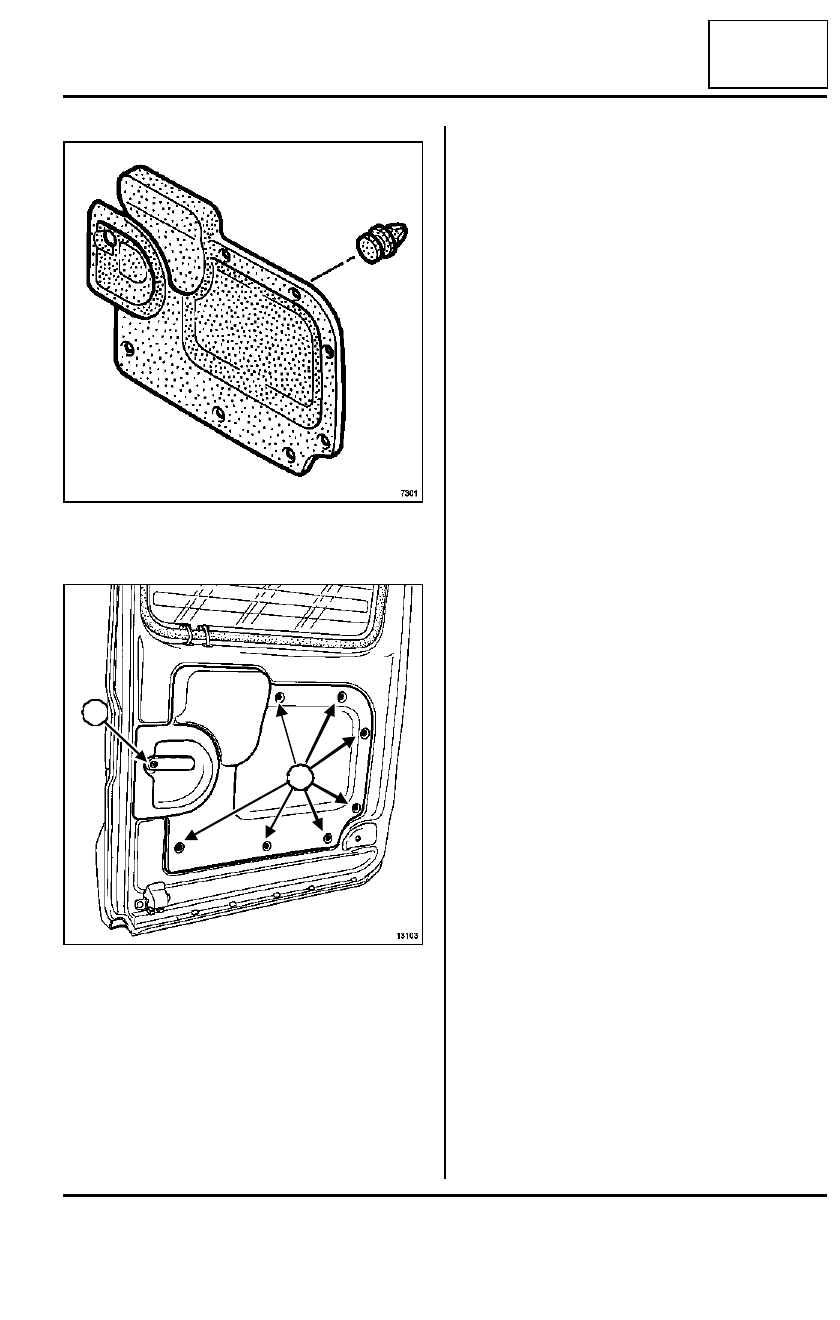

Guarnecido de la puerta de carga trasera izquierda: Extracción - Reposición

73A

EXTRACCIÓN

Extraer:

- el tornillo (1),

- el mando de apertura interior.

Soltar las grapas (2).

Extraer el guarnecido de la puerta.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

7301

13103

1

2

2

2

2

73A

-

2

GUARNECIDO DE ABRIENTES NO LATERALES

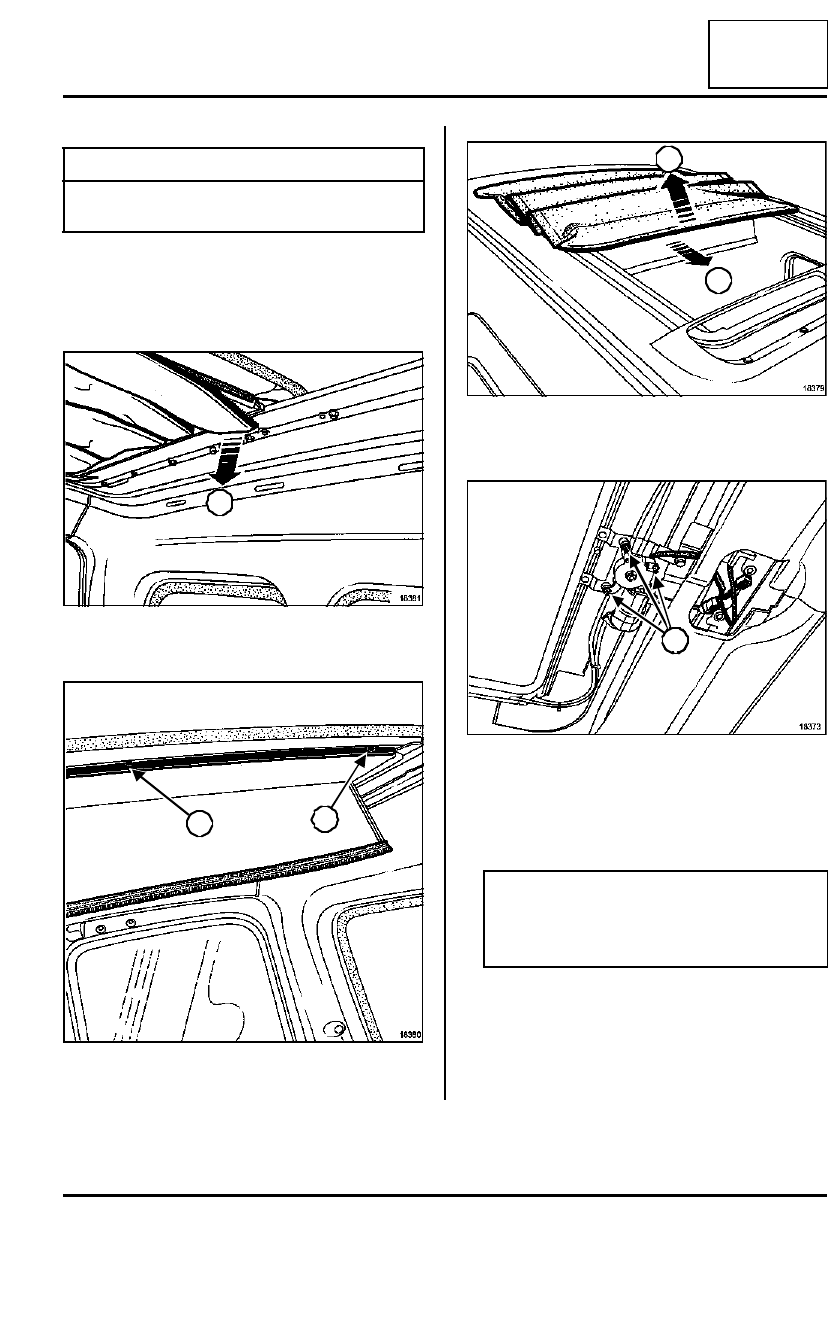

Tela exterior del techo solar: Extracción - Reposición

73A

EXTRACCIÓN

Abrir el techo solar a media carrera.

Extraer los guarnecidos del marco del techo solar.

Desgrapar la parte delantera del guarnecido interior
(va fijada mediante velcro).

Quitar los tornillos (2) de la placa delantera de la
viga técnica.

Levantar la parte delantera (3)15 mm.

Sacar la parte delantera (4) de la viga técnica.

Desconectar el conector de alimentación del motor
del techo solar.

Extraer el armazón del techo solar (consultar Basti-
dor del techo solar: Extracción - Reposición).

Pares de apriete

m

tornillos de fijación del
travesaño

3 N.m

18381

18380

1

2

2

18379

18373

Nota:

El deslizamiento, dentro del armazón, de la viga
técnica se facilitara por la extracción del motor
(tres tornillos (5)).

3

4

5

5
