40A

-

2

GENERALIDADES

Carrocería: Transformación

40A

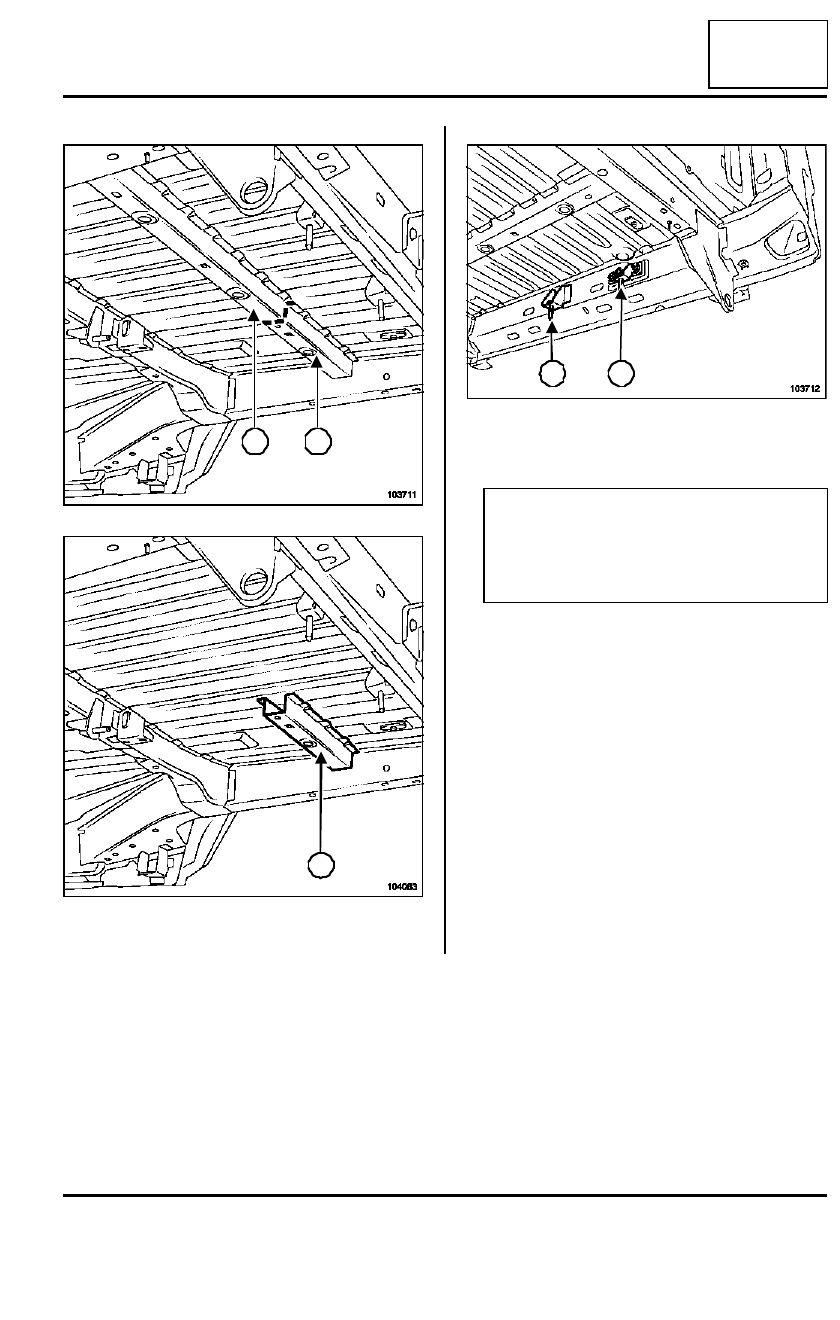

2 - Tensor del piso trasero:

Cortar la parte izquierda (2) y conservar la parte de-
recha (3) sobre el tensor del piso.

3 - Travesaño extremo trasero:

Cortar el espárrago del soporte (4).

Posicionar el soporte atornillado (5).

103711

104083

3

2

3

103712

Nota:

El travesaño extremo trasero de la carrocería
nueva está equipado con un soporte del depósito
soldado de su refuerzo interno y del refuerzo de
fijación del sopor te (4).

5

4

42A

-

1

ESTRUCTURA SUPERIOR DELANTERA

Soporte lateral de frente delantero: Descripción

42A

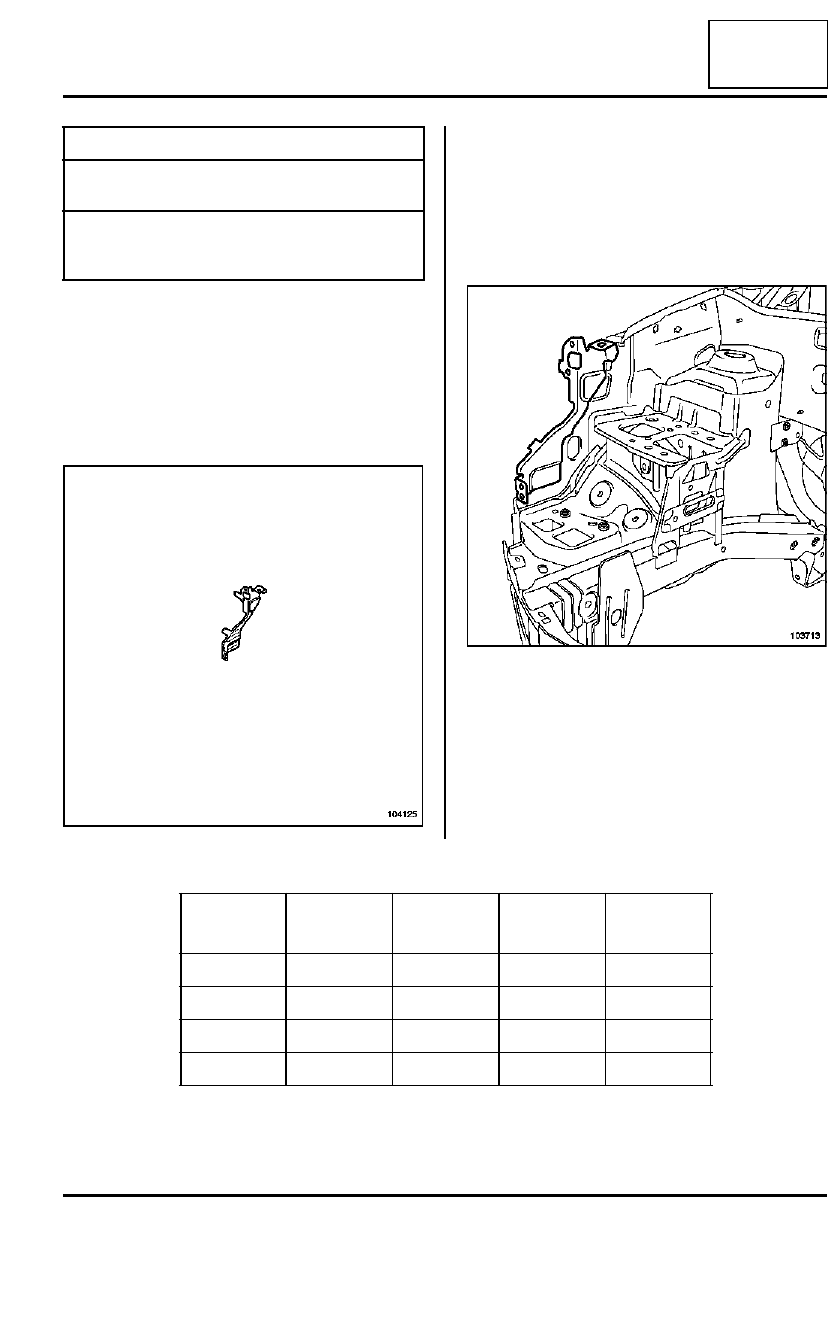

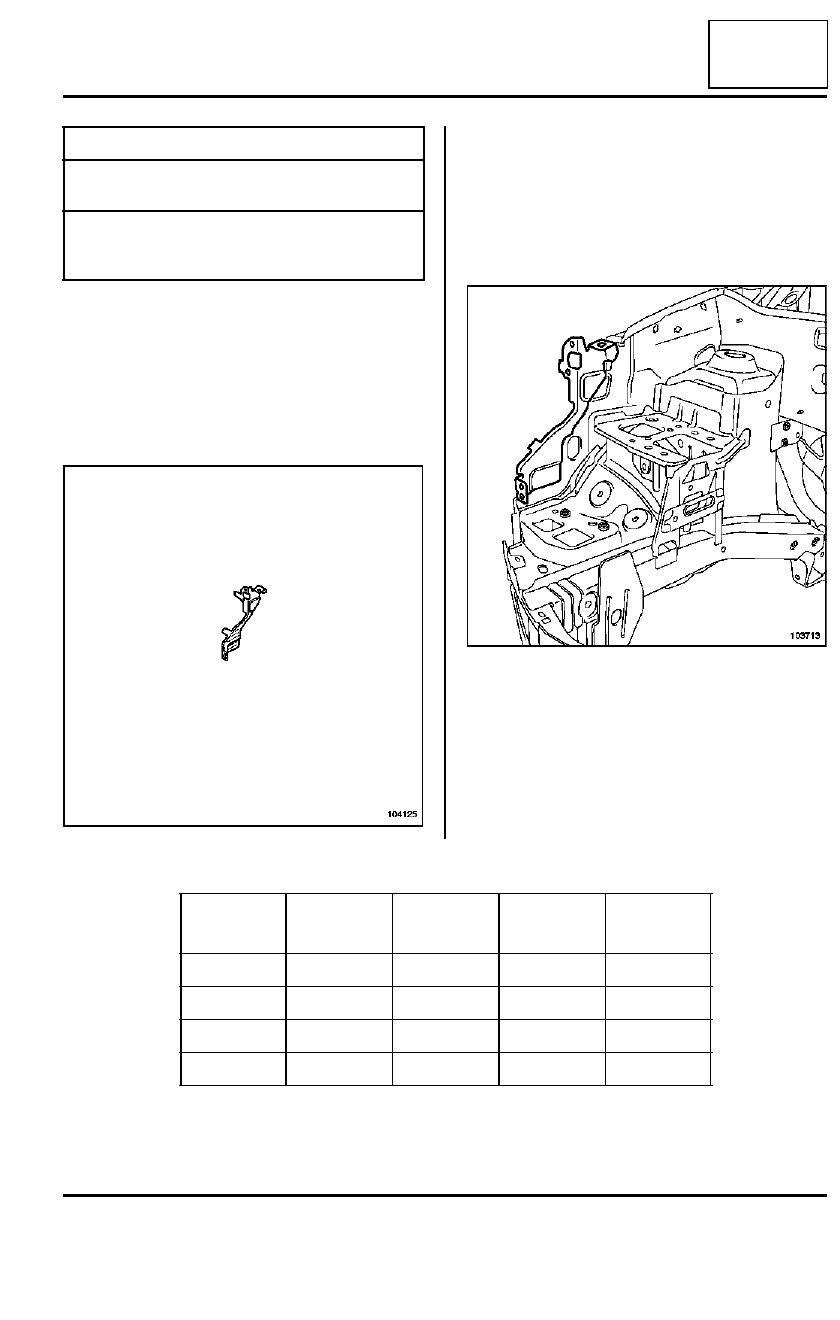

La sustitución de esta pieza es una operación comple-
mentaria al costado de alero para una colisión delante-
ra.

Posicionar el soporte lateral del frente delantero me-
diante el útil del frente delantero (Car. 1439) equipado
del complemento (Car. 1707).

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Soporte lateral del frente delantero.

PIEZAS CONCERNIDAS (espesor en mm) :

- Soporte lateral de frente delantero       1,7

- Costado de alero (forro de pie)     1,5

II - PIEZAS EN POSICIÓN

Verificación de los útiles de montaje

La verificación de los útiles fase I y fase II se realiza
mediante los siguientes cuadros.

Útil fase I

Utillaje especializado indispensable

Car. 1439

Plantilla del frente
delantero.

Car. 1707

Plantilla del frente
delantero Kangoo
Fase II.

104125

103713

Punto

Separación

(mm)

Punto

H

(mm)

L

(mm)

A-A

630

A-A

15

98

B-B

850

B-B

122

122

D-D

864

C-C

280

188

E-E

1360

D-D

320

307

42A

-

2

ESTRUCTURA SUPERIOR DELANTERA

Soporte lateral de frente delantero: Descripción

42A

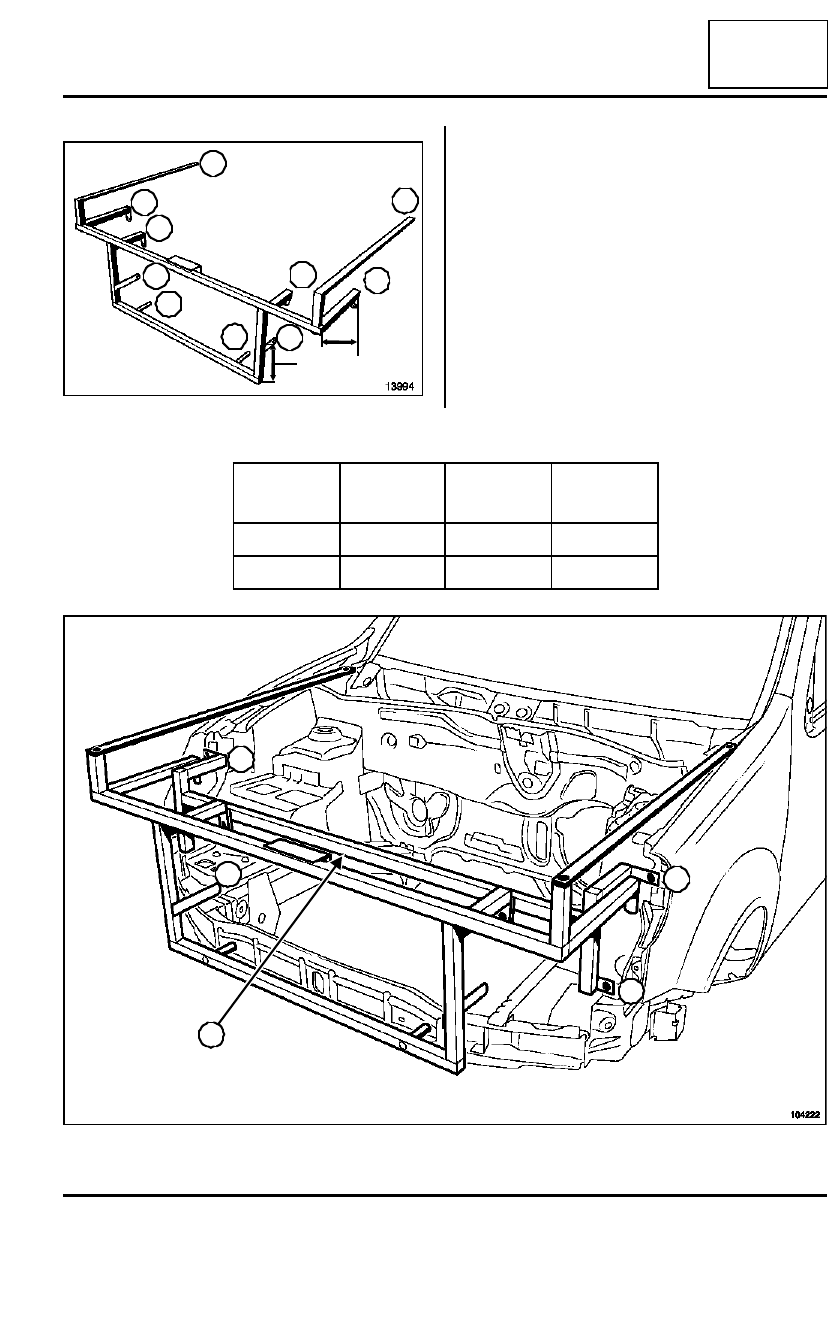

Útil fase II

13994

L

E

E

D

D

C

C

H

B

B

A

A

Punto

Separación

(mm)

Punto

Ángulo

(˚)

G-G1

1.406

G-H

90

H-H1

1.360,6

G1-H1

90

104222

H

H1

G

G1

2

42A

-

3

ESTRUCTURA SUPERIOR DELANTERA

Soporte lateral de frente delantero: Descripción

42A

Una vez que se hayan comprobado los útiles, colocar
el útil fase I en el vehículo y enroscar los dos soportes
laterales del frente delantero en el útil fase II (2).

Ensamblar el útil fase II en el útil fase I y ajustar los dos
soportes laterales del frente delantero en los costados
de alero. Soldar las dos piezas.
