ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

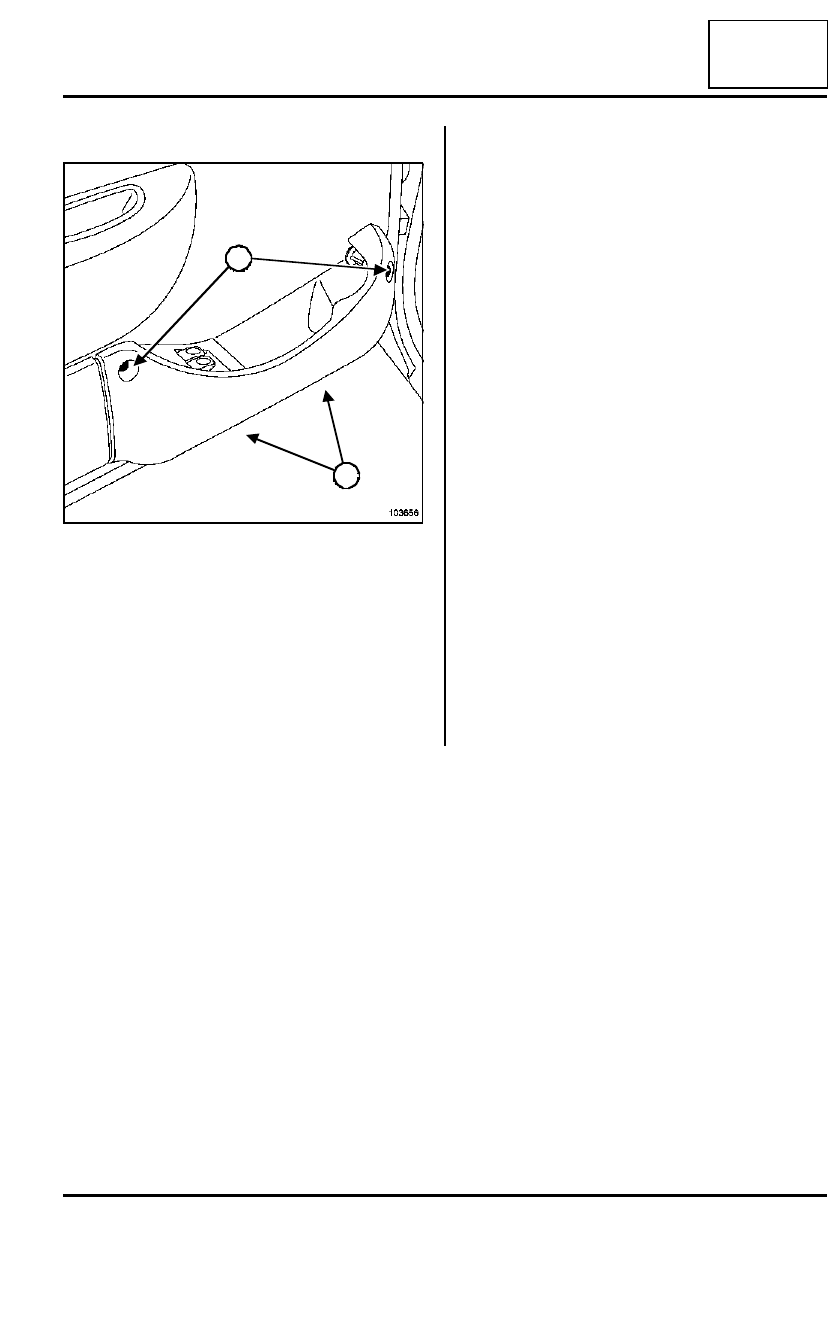

Contactor del elevalunas delantero en la puerta del conductor

87D

EXTRACCIÓN

Extraer:

- los tornillos de fijación del guarnecido (1) y (2),

- el guarnecido.

Desconectar los conectores.

Soltar los contactores.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

103656

1

2

87D

-

2

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

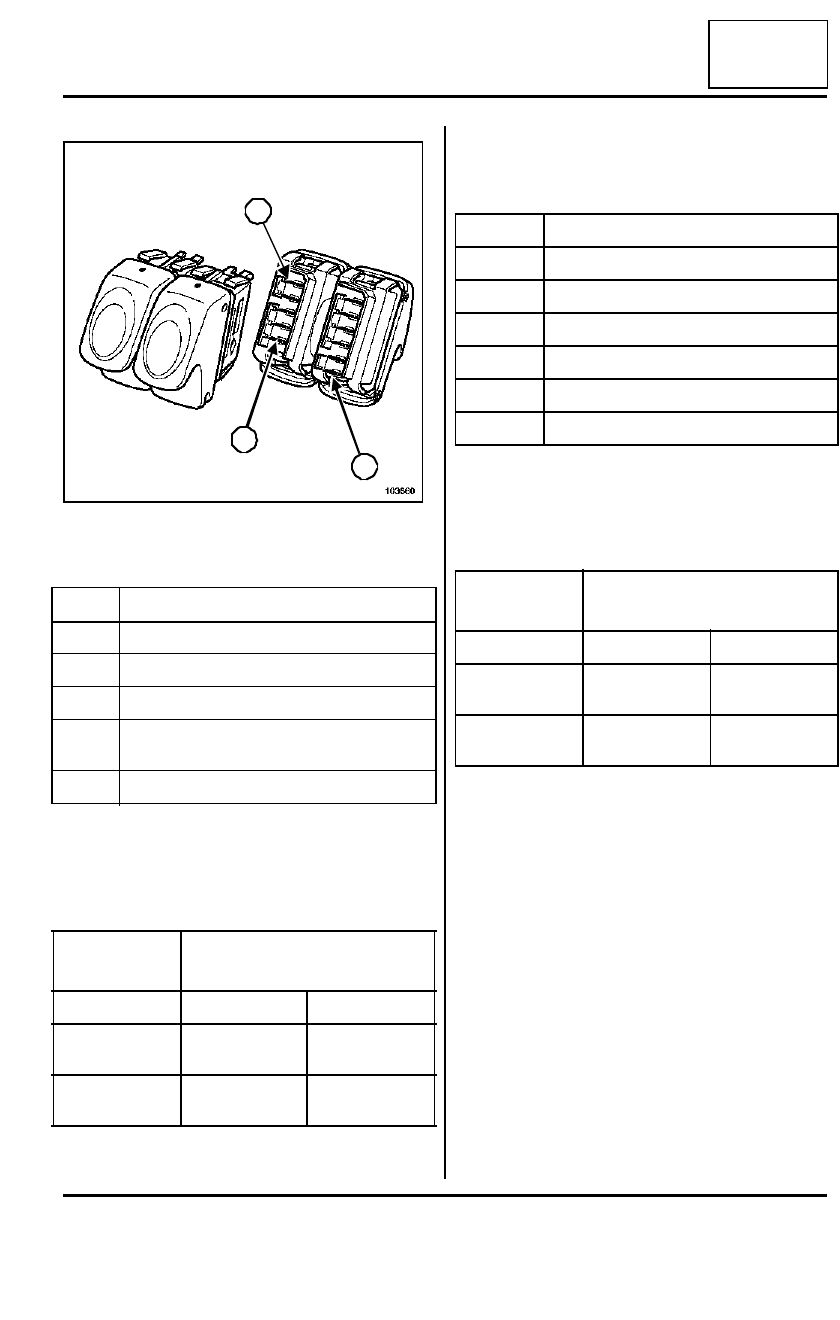

Contactor del elevalunas delantero en la puerta del conductor: Conexión

87D

Conexión elevalunas del conductor impulsional (co-
nector verde)

Consultar la NT Esquema eléctrico, Kangoo, código
132.

Funcionamiento

Conexión elevalunas del pasajero en platina del con-
ductor (conector rojo)

Consultar la NT Esquema eléctrico, Kangoo, código
532.

Funcionamiento

103660

Vía

Designación

1

Mando subida

2

Masa

3

+ después de contacto protegido

4

+ luz de posición derecha protegido (ilumina-
ción)

5

Mando bajada

Vía

Reposo

-

-

Posición aper-
tura

5/2

1/3

P o s i c i ó n   d e
cierre

5/3

1/2

5

1

6

Vía

Designación

1

+ luz de posición derecha protegido

2

Mando lámpara 1

3

+ después de contacto protegido

4

Masa

5

+ después de contacto protegido

6

Mando lámpara 2

Vía

Reposo

2/3

6/5

Posición aper-
tura

2/4

6/5

P o s i c i ó n   d e
cierre

2/3

6/4

87D

-

3

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

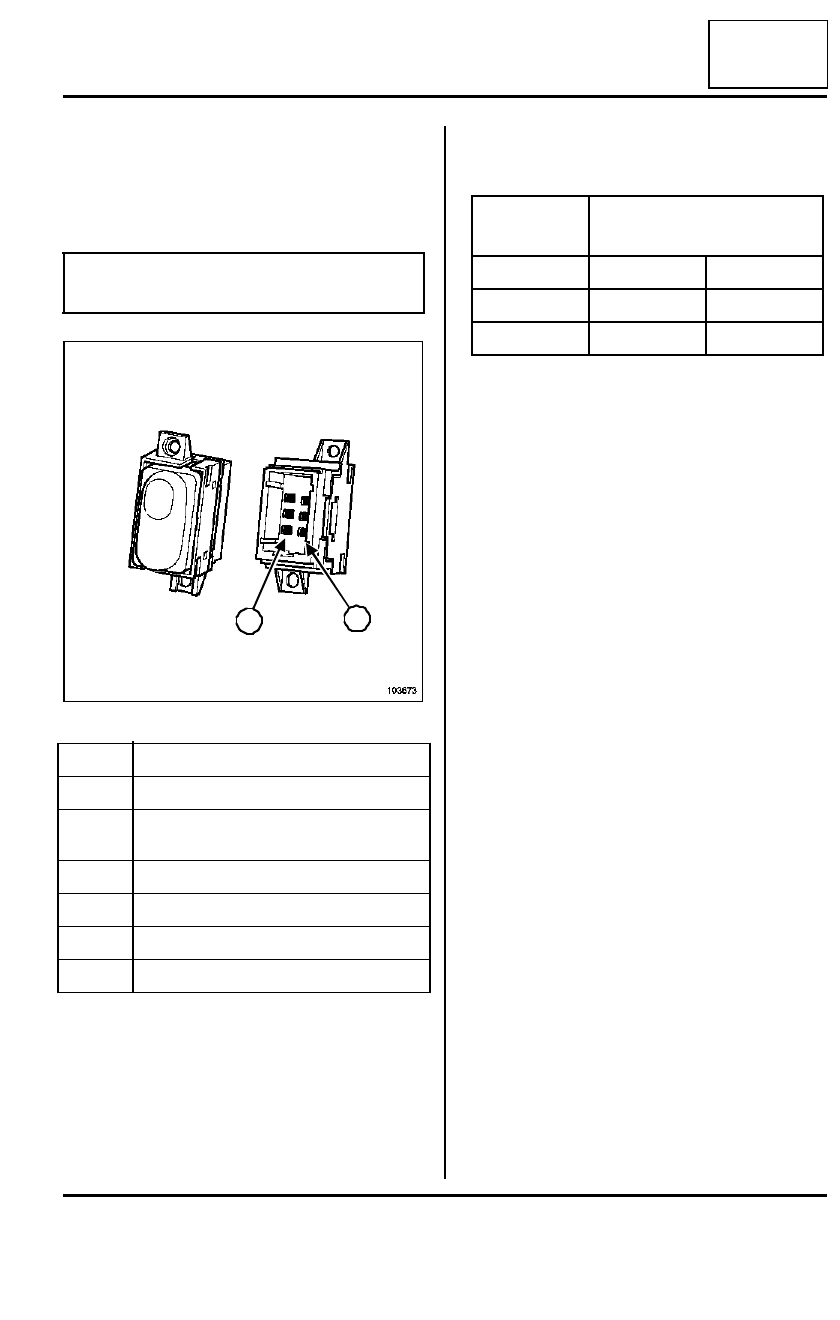

Mando del techo solar: Conexión

87D

El contactor está situado en la consola central al lado
del contactor de condenación centralizada de los
abrientes.

El contactor está fijado por dos tornillos en la consola
central.

Consultar  NT Esquema eléctrico, Kangoo, código
317.

Funcionamiento

Nota:

Extraer la consola central para extraer el contactor.

103673

Vía

Designación

A1

Mando apertura techo solar

A2

+ luz de posición izquierda protegido (ilu-
minación)

A3

+ después de contacto protegido

B1

+ después de contacto protegido

B2

Masa

B3

Mando cierre techo solar

B1

A1

Acción

Vías

Reposo

A1/A3

B3/B1

Cierre

A1/A3

B3/B2

Divergencia

A1/B2

B3/B1

87D

-

4

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

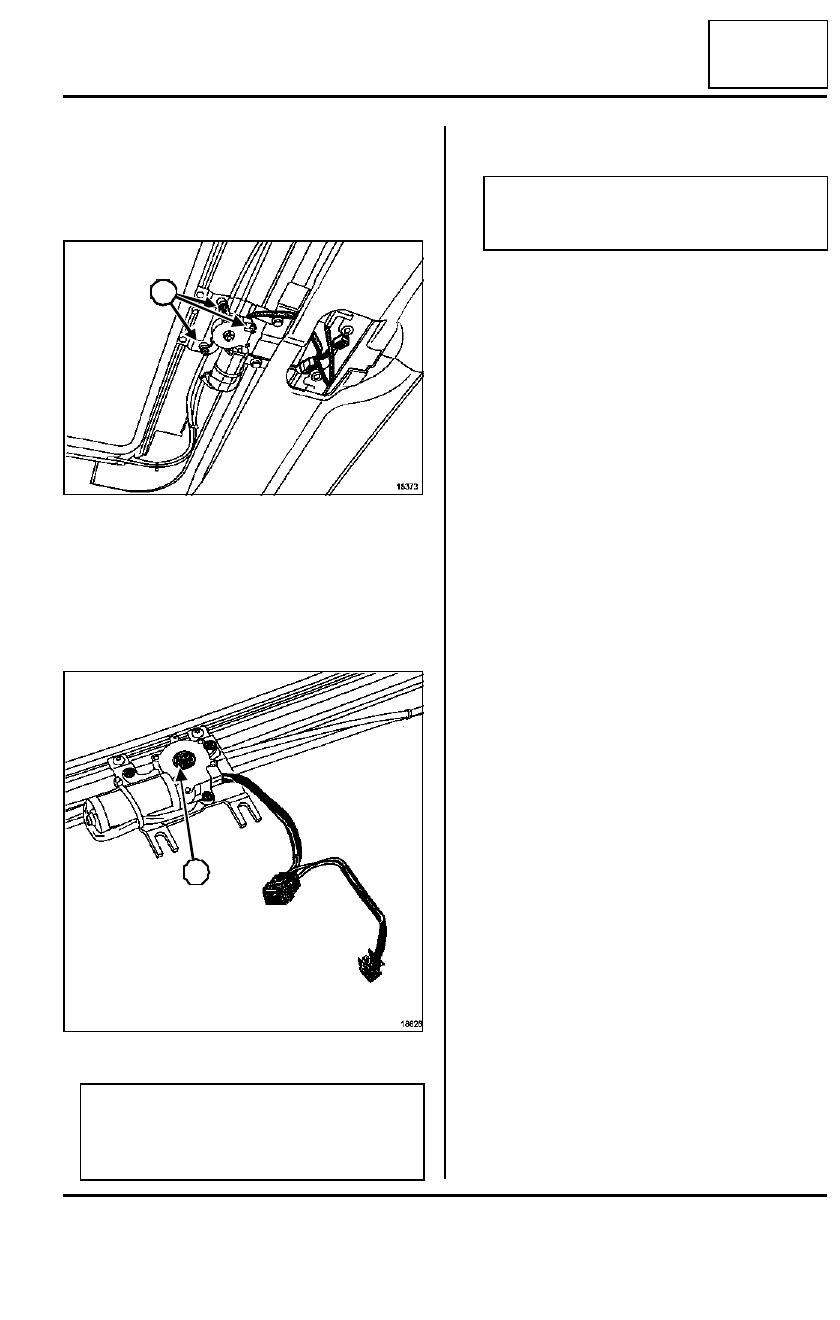

Motor de apertura del techo solar: Extracción - Reposición

87D

EXTRACCIÓN

Extraer el guarnecido del techo (consultar 71A,
Guarnecido interior de carrocería, Guarnecido
del techo).

Desconectar el conector del motor.

Extraer:

- los tornillos de fijación del motor (1),

- el motor.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

18373

18626

Nota:

En caso de avería del motor del techo solar,
puede accionarse (2)manualmente mediante una
llave hexagonal de 4 mm.

1

1

2

ATENCIÓN

Verificar que la viga técnica esté bien paralela a
la cassette, antes de colocar el motor.
