X76, y FASE DOCUMENTAL 2

6

Climatización

61A

CALEFACCIÓN

62A

ACONDICIONADOR DE AIRE

62C

CLIMATIZACIÓN NO REGULADA

Kangoo Fase II - capítulo 6

Sumario

Páginas

Kangoo Fase II - capítulo 6Sumario Páginas

61A

CALEFACCIÓN

Cuadro de mando:
Extracción - Reposición

61A-1

Cable de reparto de aire:
Extracción - Reposición

61A-2

Cable de mezcla de aire:
Extracción - Reposición

61A-3

Aerotermo: Extracción -
Reposición

61A-4

Grupo motoventilador:
Extracción - Reposición

61A-5

Cajetín de mando del grupo
motoventilador del
habitáculo: Extracción -
Reposición

61A-6

62A

ACONDICIONADOR DE AIRE

Ingredientes

62A-1

Generalidades

62A-2

Mantenimiento

62A-3

Condensador: Extracción -
Reposición

62A-5

Botella deshidratante:
Extracción - Reposición

62A-8

Compresor: Extracción -
Reposición

62A-10

Evaporador: Extracción -
Reposición

62A-12

Captador de presión:
Extracción - Reposición

62A-17

Expansor: Extracción -
Reposición

62A-19

62C

CLIMATIZACIÓN NO REGULADA

Motor de reciclaje:
Extracción - Reposición

62C-1

61A

-

1

CALEFACCIÓN

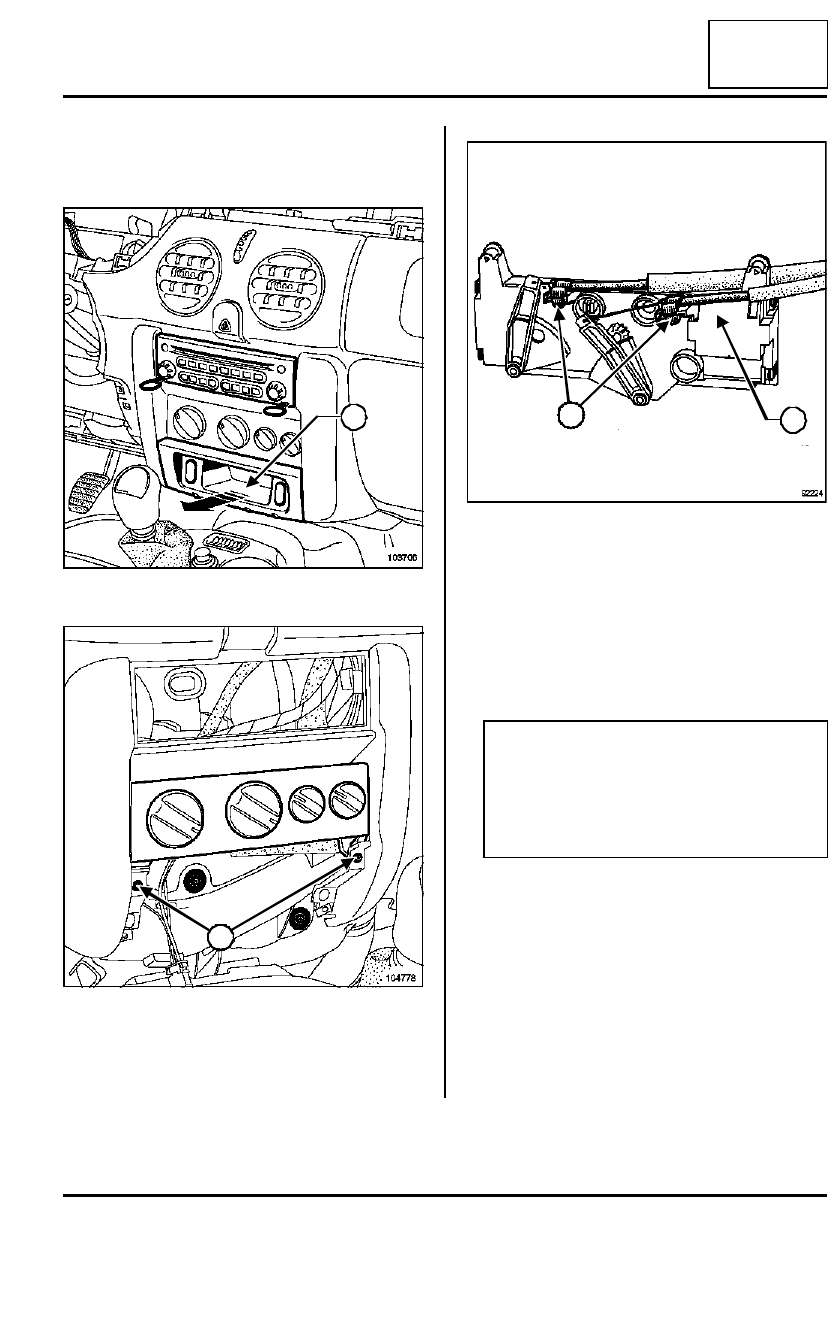

Cuadro de mando: Extracción - Reposición

61A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Soltar el guardaobjetos(1).

Quitar los dos tornillos (2) del cuadro de mando.

Apartar el cuadro de mando hacia el interior del ta-
blero de bordo.

Extraer el cuadro de mando inclinándolo.

Desconectar el conector (3) del cuadro de mando.

Extraer:

- las fundas de retención (4),

- los cables del cuadro de mando.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

103706

104778

1

2

92224

ATENCIÓN

- No estropear los cables de mando durante las
operaciones.

- Conectar la batería comenzando por el borne
positivo ; efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

3

4

61A

-

2

CALEFACCIÓN

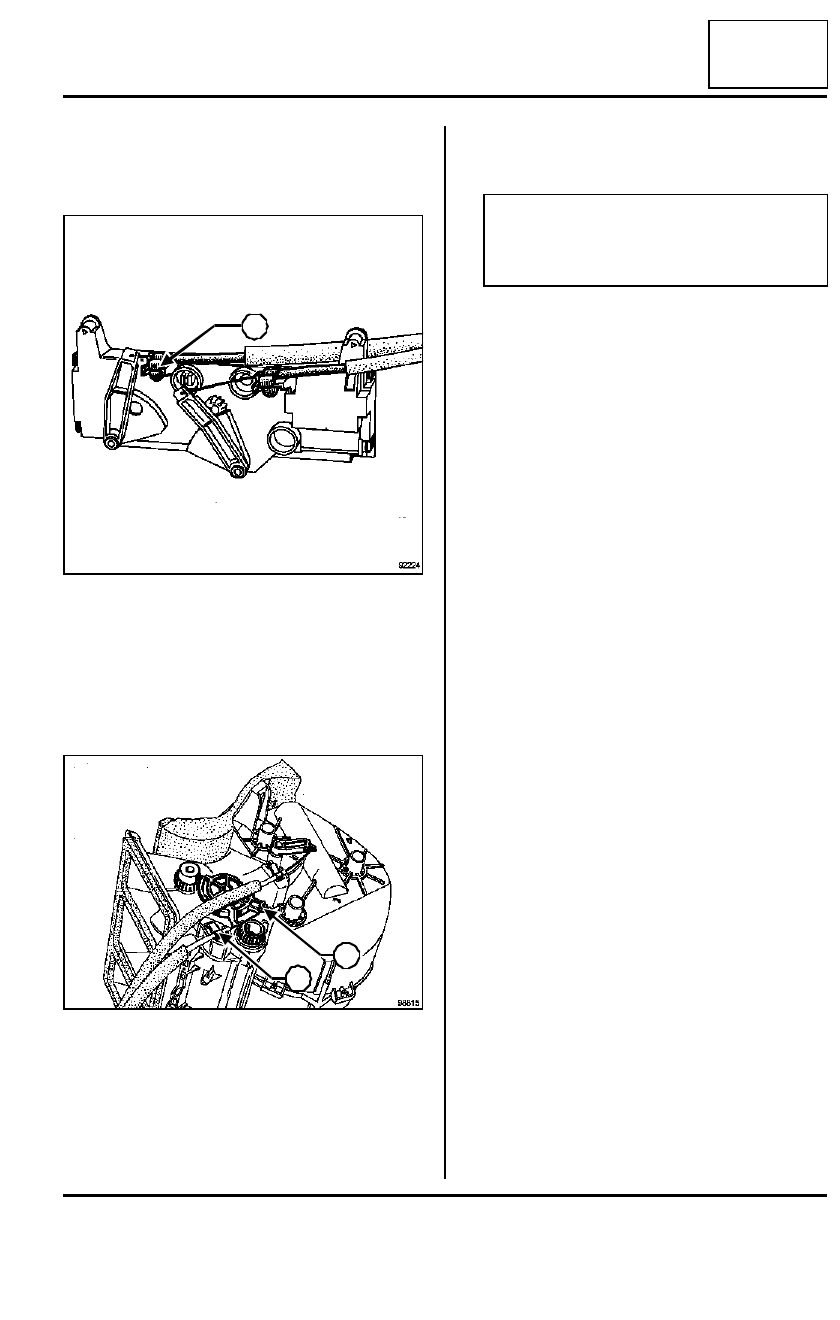

Cable de reparto de aire: Extracción - Reposición

61A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Sacar el cuadro de mando (consultar 61A, Calefac-
ción, Cuadro de mando: Extracción - Reposi-
ción, página 61A-1).

Soltar el freno de funda (1).

Extraer el cable de mando de distribución del cuadro
de mando.

Extraer:

- el freno de funda (2),

- el cable de mando de distribución (3) en el cajetín

repartidor.

Retirar el cable de mando de distribución marcando
su paso para la reposición.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

92224

98815

1

2

3

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).
