29A

-

11

TRANSMISIONES

Transmisión longitudinal: Extracción - Reposición

CAMINO 4X4

29A

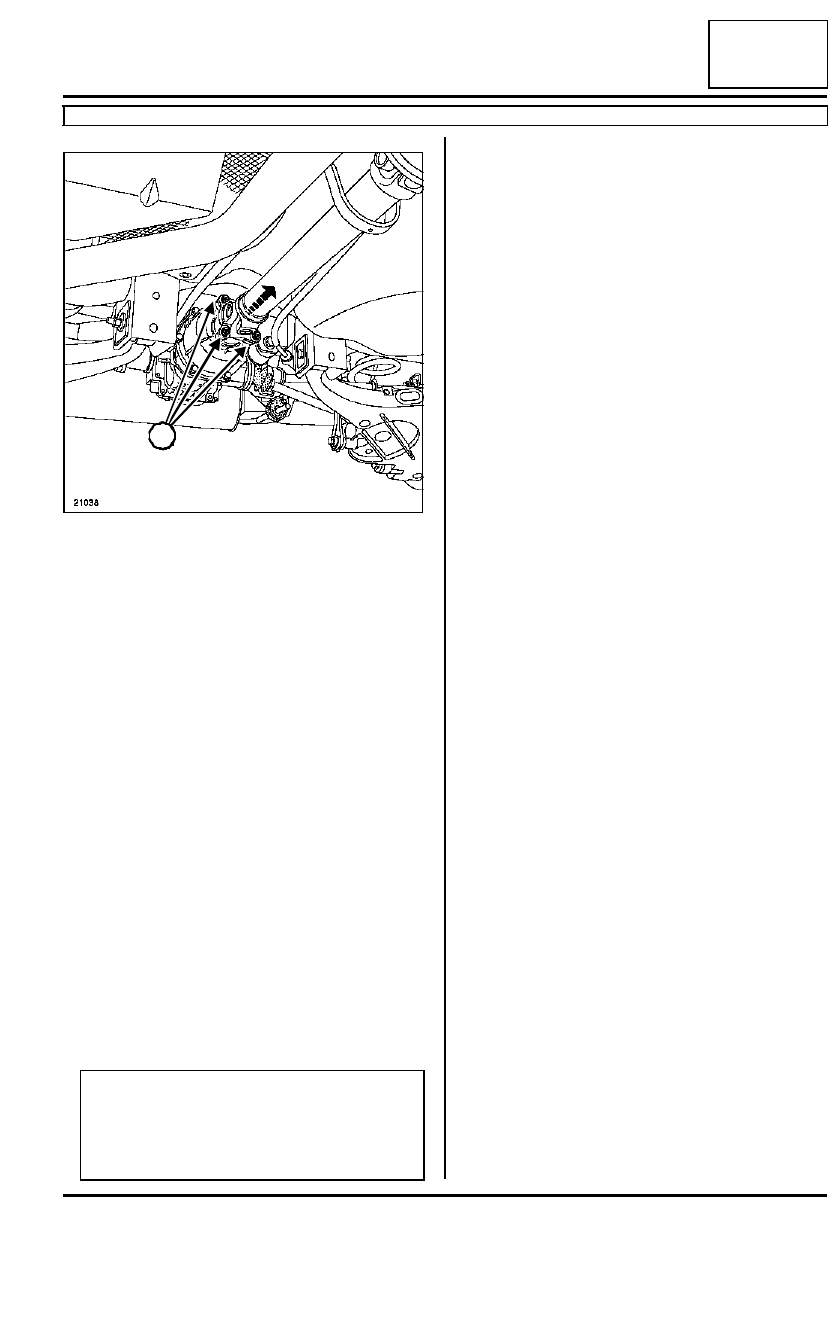

Marcar la posición de la transmisión longitudinal del
puente respecto a la brida.

Quitar los tornillos (3) de unión de la transmisión lon-
gitudinal - puente.

Desacoplar la transmisión longitudinal del puente
trasero.

Extraer:

- los tornillos de los apoyos de la transmisión,

- la transmisión longitudinal (esta intervención re-

quiere dos operarios).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Apretar a los pares;

- los tornillos de unión transmisión - caja de velo-

cidades  (2,8 daN.m),

- los tornillos de unión transmisión - puente tra-

sero  (5,5 daN.m),

- los tornillos de apoyo de la transmisión longitu-

dinal  (3,5 daN.m).

Proceder a un llenado del puente trasero (ver 26A,
Puente trasero, Vaciado - llenado).

21038

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: extracción - reposi-
ción).

3

3

29A

-

12

TRANSMISIONES

Fuelle de transmisión delantera lado rueda

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

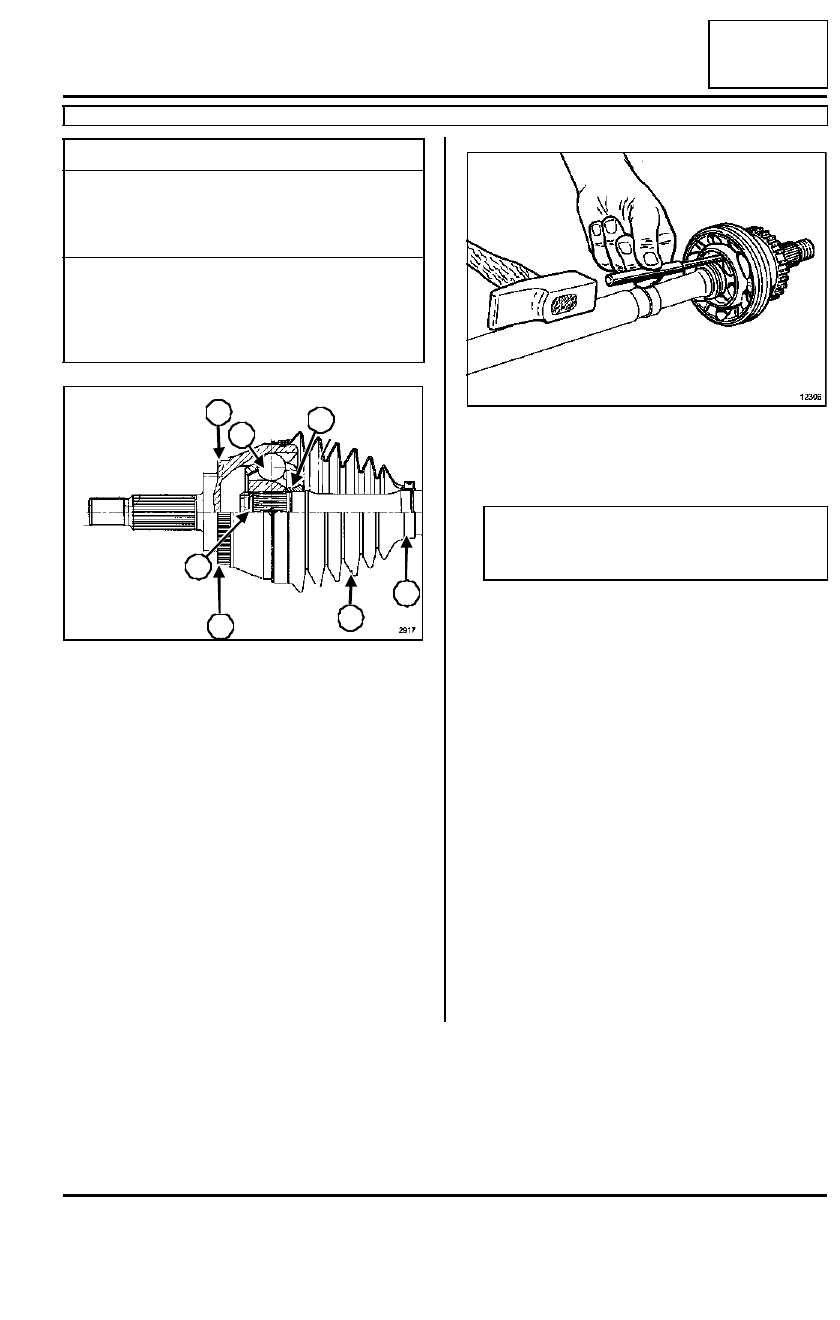

Para la sustituir el fuelle se puede realizar la repara-
ción parcial de una transmisión, lado rueda.

EXTRACCIÓN

Cortar las abrazaderas y el fuelle en toda su longi-
tud.

Retirar el máximo de grasa.

Aplicar, con ayuda de un martillo y de un saca-pasa-
dores, algunos golpes en el buje de bolas para de-
solidarizar la junta del árbol de transmisión.

Separar la cazoleta de mangueta de la transmisión.

Utillaje especializado indispensable

Tav. 1168

Pinza para abrazadera
tipo "Clic" para trans-
misión de fuelle termo-
plástico.

Tav. 1256

Pinza para abrazadera
para el montaje de los
fuelles de transmi-
sión. Para abrazade-
ras OETIKER.

2917

(1)

Cazoleta de mangueta

(2)

Bolas

(3)

Junquillo de retención

(4)

Fuelle de transmisión

(5)

Casquillo de plástico

(6)

Corona ABS

(7)

Abrazaderas

2

1

7

6

5

4

3

12306

ATENCIÓN

Procurar no golpear en las pistas sino en la parte
frontal del buje de bolas.

29A

-

13

TRANSMISIONES

Fuelle de transmisión delantera lado rueda

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

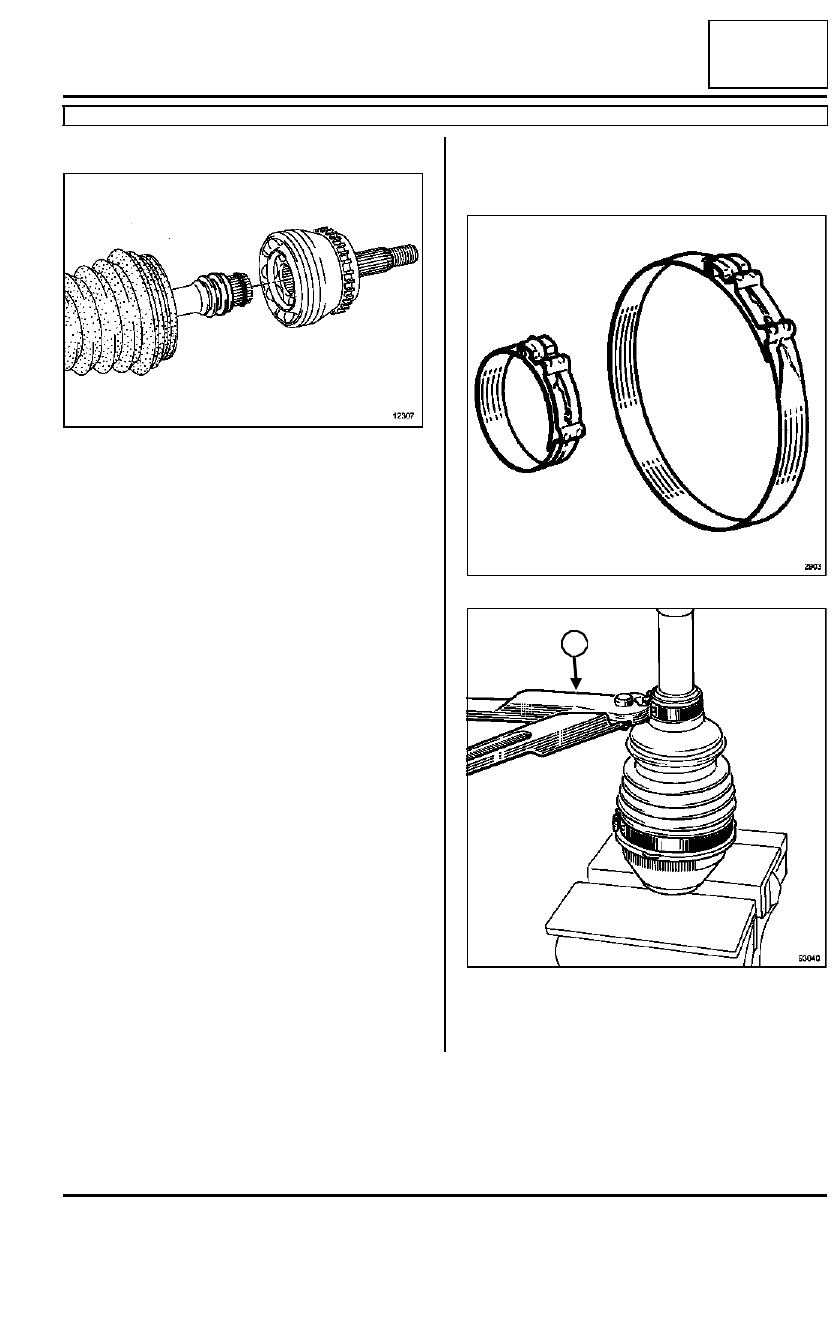

REPOSICIÓN

Introducir en el árbol:

- la abrazadera pequeña,

- el fuelle.

Golpear sobre la cazoleta de mangueta hasta que la
arandela quede apoyada en su resalte.

Repartir la dosis de grasa en el fuelle y en la cazole-
ta de mangueta (consultar 29A, Transmisiones, In-
gredientes, página 29A-2).

Posicionar los labios del fuelle en las gargantas de
la cazoleta de mangueta y del árbol de transmisión.

Colocar las abrazaderas.

ENGASTADO DE ABRAZADERAS

1 - Abrazadera clic CAILLAU

Apretar la abrazadera mediante el útil ( T a v .
1168)(8).

las abrazaderas clic CAILLAU  no son reutilizables.

12307

2903

93040

8

29A

-

14

TRANSMISIONES

Fuelle de transmisión delantera lado rueda

CAMINO 4X4 o CAMINO NORMAL o TODOS LOS CAMINOS

29A

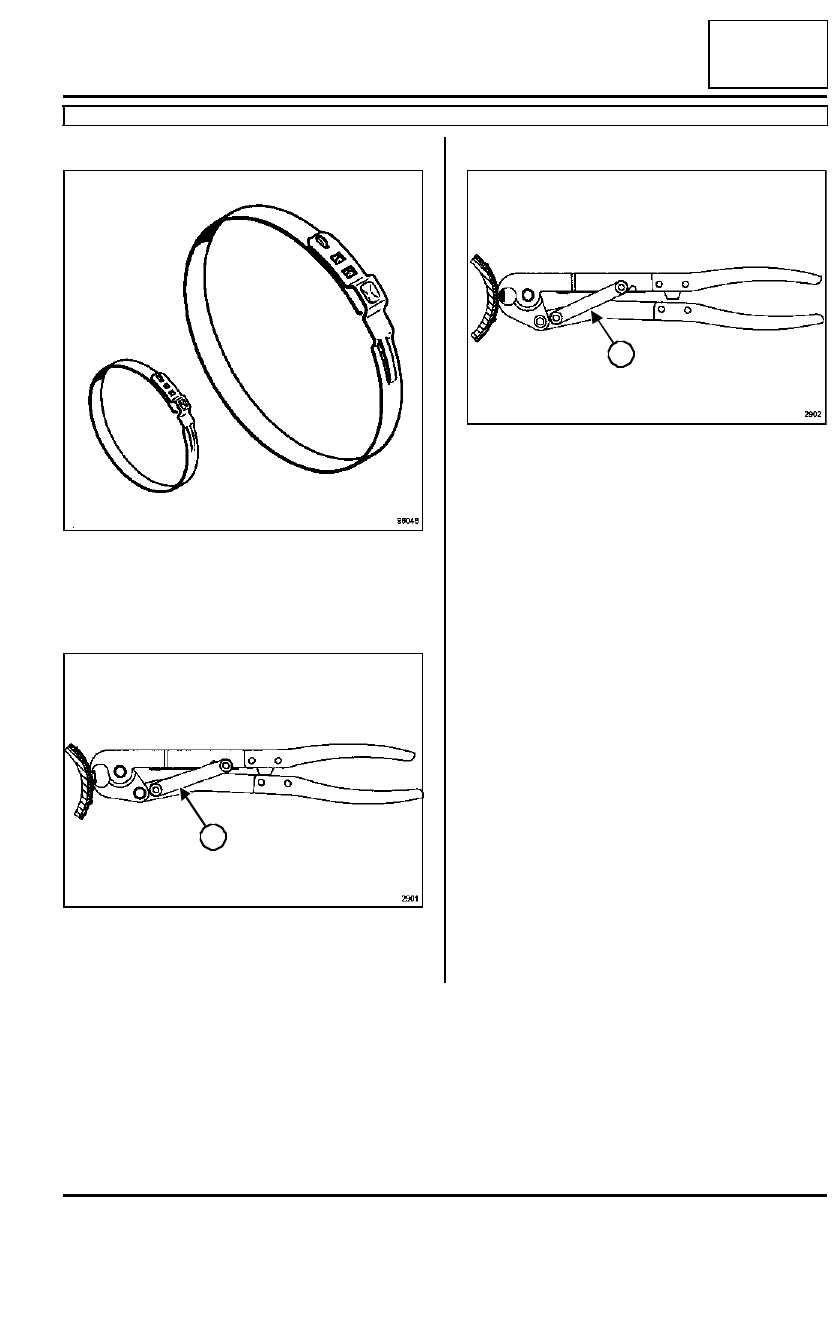

2 - ABRAZADERA OETIKER

Apretar la abrazadera mediante el útil (Tav. 1256).

a - POSICIÓN 1 - Preengastado y posicionamiento
de la abrazadera

Colocar la bieleta (9) en la muesca inferior y cerrar
la pinza a tope. La abrazadera preengastada desliza
sobre el fuelle y puede ser colocada.

b - POSICIÓN 2 - Engastado

Colocar la bieleta (9) en la muesca superior y cerrar
la pinza a tope.

96048

2901

9

2902

9
