Renault Kangoo. Manual - parte 254

20A

-

4

EMBRAGUE

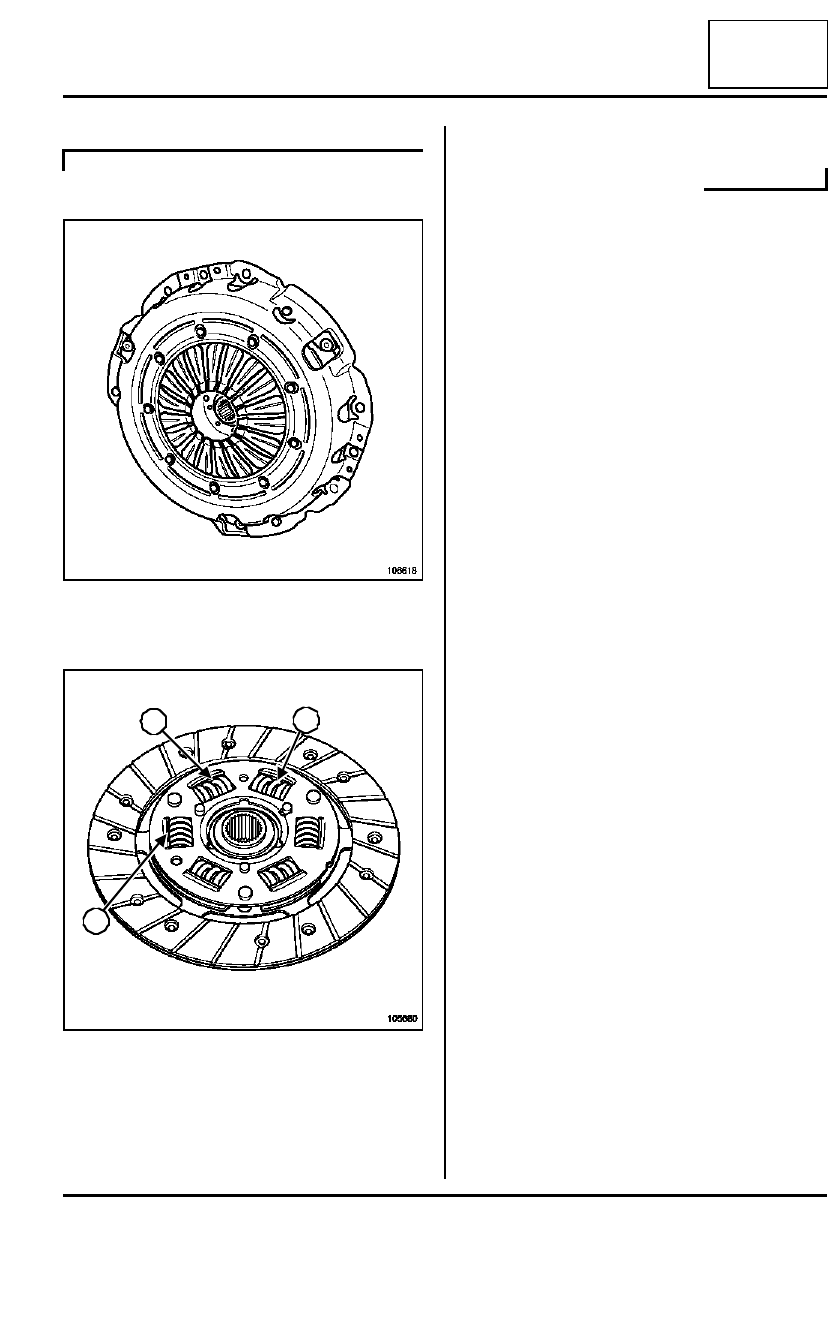

Identificación

20A

Mecanismo

200 CPoV 3700

Disco

Diámetro exterior del disco: 200 mm

Espesor del disco: 6,8 mm

Número de acanaladuras: 26

Color de los muelles (1): Gris azulado

Color de los muelles (2): Rojo rubí

Color de los muelles (3): Verde

F8Q, y 632

106618

105680

1

2

3

20A

-

5

EMBRAGUE

Mecanismo - Disco: Extracción - Reposición

20A

EXTRACCIÓN

Extraer la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Caja de velocidades
mecánica: Extracción - Reposición).

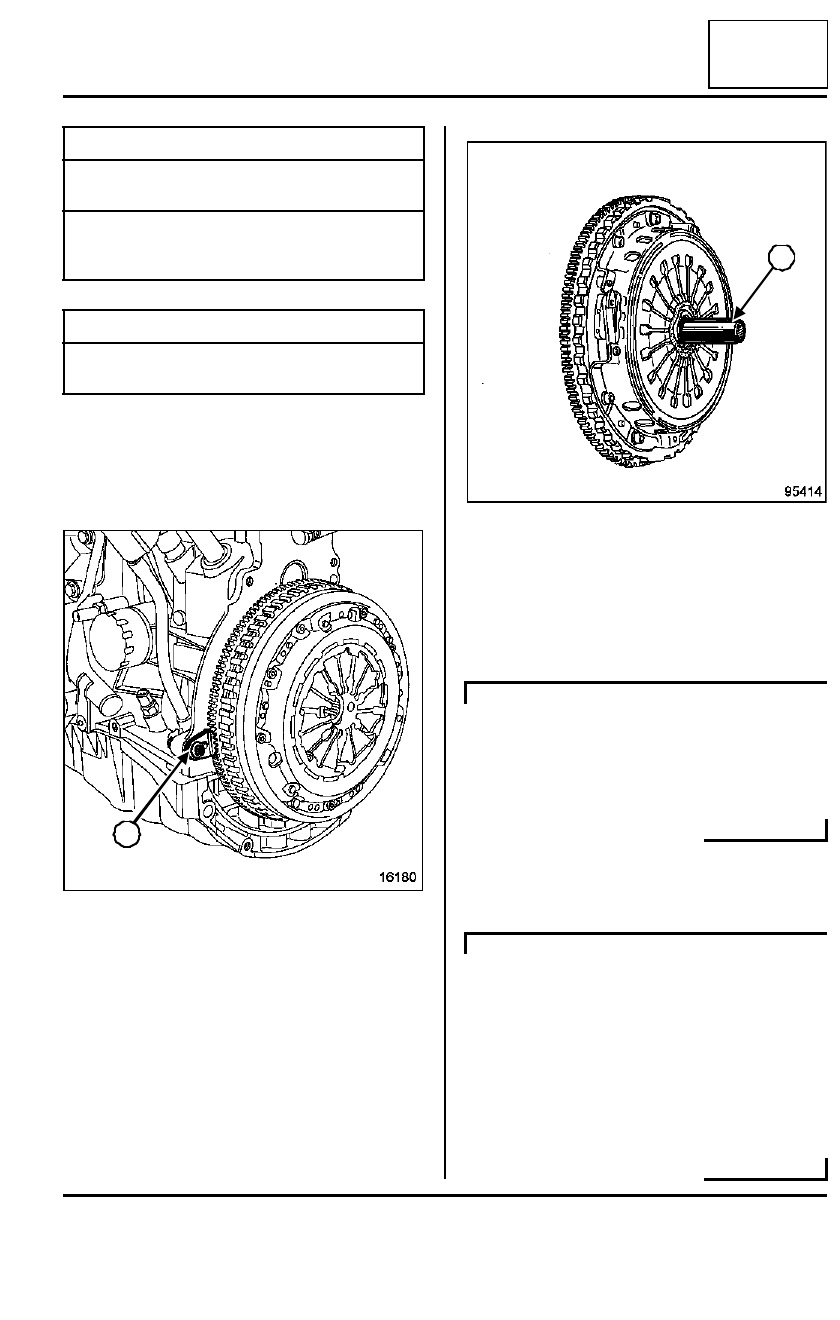

Bloquear el volante mediante el útil (Mot. 582)(1).

Extraer:

- los tornillos de fijación del mecanismo,

- el disco de fricción

Sustituir las piezas defectuosas.

REPOSICIÓN

Limpiar con cuidado las acanaladuras del árbol de
embrague.

Colocar el conjunto sin lubrificante.

Centrar el disco del embrague mediante el útil
(Emb. 1518)(2).

Atornillar progresivamente en estrella los tornillos de
fijación del mecanismo.

Apretar al par los tornillos de fijación del meca-
nismo (20 N.m).

Untar con grasa MOLYKOTE BR2:

- el tubo guía,

- los patines de la horquilla del embrague.

Colocar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Caja de velocidades
mecánica: Extracción - Reposición).

Durante una intervención que no requiera la extrac-
ción de la caja de velocidades o tras la reposición de
la misma, no levantar la horquilla, pues se corre el
riesgo de que ésta pueda salirse de la muesca del
tope.

Colocar el cable en la horquilla del embrague.

Verificar el funcionamiento de la recuperación del
juego.

Utillaje especializado indispensable

Mot. 582

Sector de inmoviliza-
ción del volante motor

Emb. 1518

Colección de centra-
dores de fricciones del
embrague

Pares de apriete

m

tornillos de fijación del
mecanismo

20 N.m

16180

1

95414

JB1 o JB3 o JC5

JB1 o JB3 o JC5

2

20A

-

6

EMBRAGUE

Mecanismo - Disco: Extracción - Reposición

20A

Proceder en el orden inverso de la extracción.

Efectuar la purga del mando del embrague (consul-
tar  37A, Mandos de elementos mecánicos, Cir-
cuito del embrague: Purga).

JC7

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería: Extracción - Reposi-
ción).

20A

-

7

EMBRAGUE

Tope del embrague: Extracción - Reposición

JB1 o JB3 o JC5 o JC7

20A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería comenzando por el borne
negativo.

Esta operación se efectúa tras haber desacoplado
la caja de velocidades del motor (consultar 21A,
Caja de velocidades mecánica: Extracción - Re-
posición).

Extraer:

- la goma del protector,

- la horquilla del embrague por el interior del cárter,

- el tope del embrague.

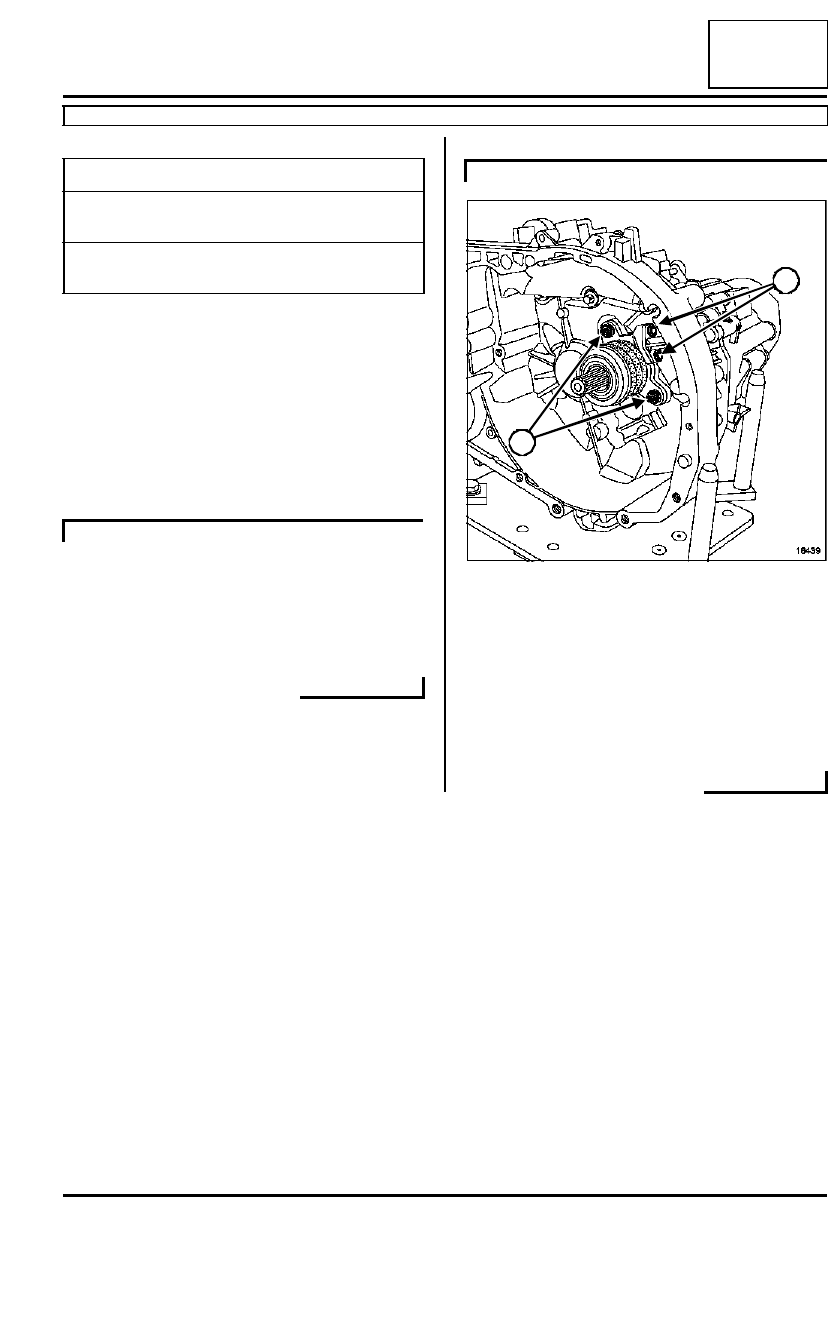

Extraer:

- los dos tornillos de fijación del receptor del embra-

gue (1) en el tope,

- el receptor de embrague.

- los dos tornillos de fijación del tope del embrague

(2) en la campana del embrague,

- el tope del embrague.

Pares de apriete

m

tornillos de fijación del
tope del embrague

21 N.m

tornillos de fijación del
receptor del embrague

9 N.m

JB1 o JB3 o JC5

JC7

18439

1

2
