Renault Kangoo. Manual - parte 240

19B

-

4

ESCAPE

Caja de expansión: Extracción - Reposición

F9Q, y 790 – K4M, y 750

19B

Consultar 19B, Escape, Generalidades antes de in-
tervenir.

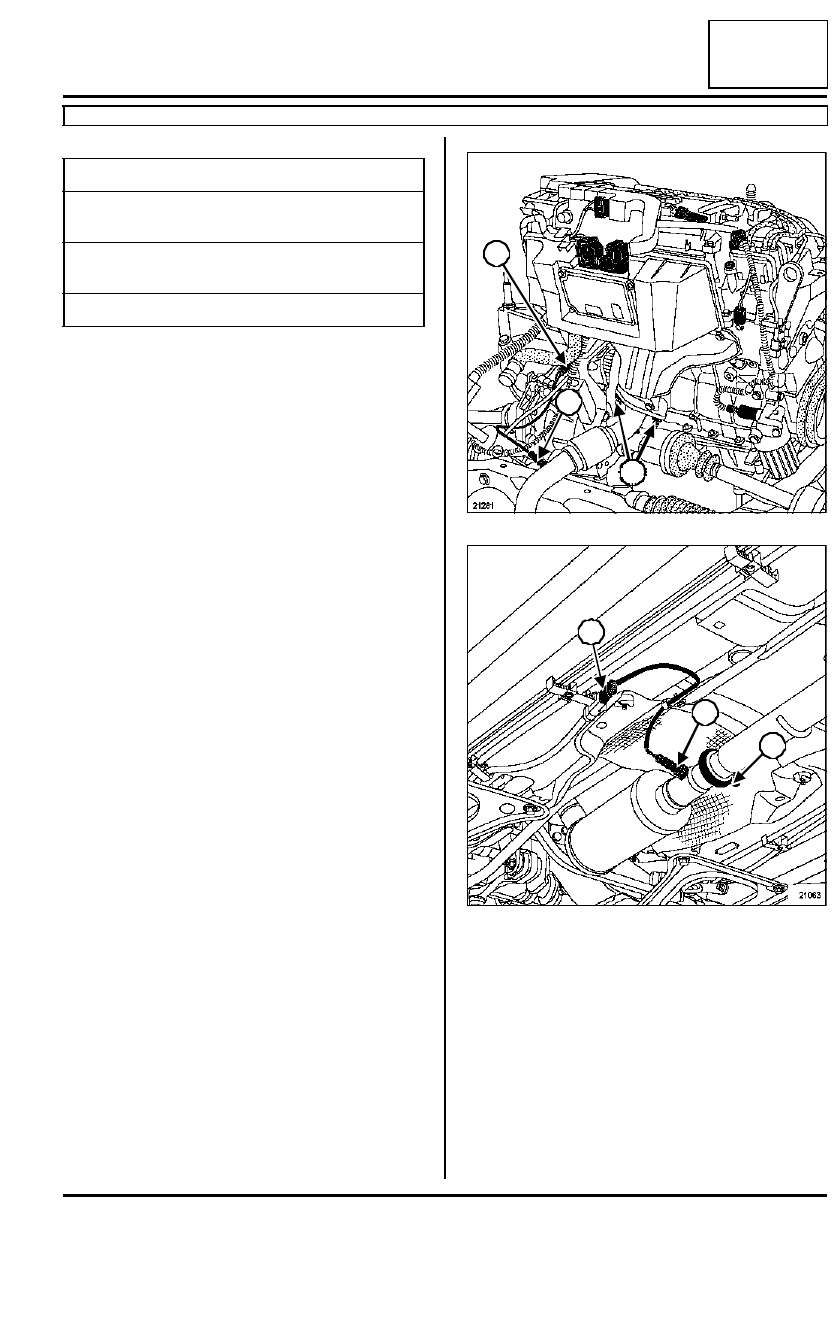

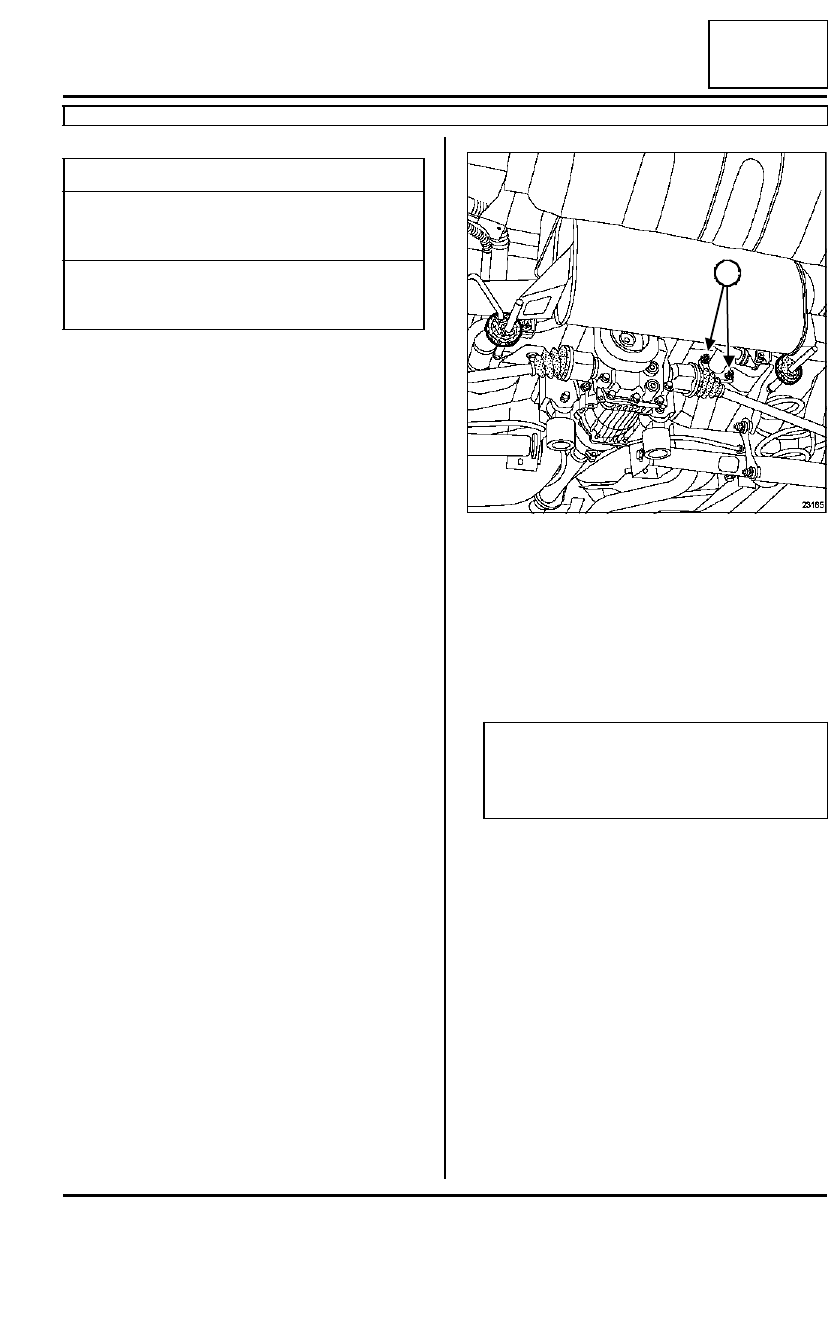

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la abrazadera de escape entre la unión caja de ex-

pansión-catalizador,

- las fijaciones (1) de la unión caja de expansión-si-

lencioso.

Levantar la línea de escape para extraer los silent-
blocs.

Extraer:

- la caja de expansión,

- la junta entre la caja de expansión y el silencioso.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir imperativamente:

- la junta entre la caja de expansión y el silencioso,

- los silentblocs,

- la abrazadera de escape.

Apretar a los pares:

- las tuercas de fijación de la caja de expansión

en el catalizador (2,1 daN.m),

Pares de apriete

m

tuercas de fijación de la
caja de expansión en el
catalizador

2,1 daN.m

tuercas de fijación de la
caja de expansión en el
silencioso

2,1 daN.m

23165

Nota:

En algunos casos, aflojar los tornillos de sujeción
de los soportes bajo la carrocería para desen-
ganchar más fácilmente los silentblocs.

1

19B

-

5

ESCAPE

Caja de expansión: Extracción - Reposición

F9Q, y 790 – K4M, y 750

19B

- las  tuercas de fijación de la caja de expansión

en el silencioso (2,1 daN.m).

Verificar la ausencia de contacto bajo la carrocería.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A, Batería: Extracción-Reposi-
ción).

19B

-

6

ESCAPE

Catalizador: Extracción - Reposición

D4F, y 712 o 730 – D7F, y 726 o 764 o 766

19B

Consultar 19B, Escape, Generalidades antes de in-
tervenir.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar:

- la batería empezando por el borne negativo,

- los conectores (1) y (2) de las sondas de oxígeno.

Desgrapar el cableado de la sonda posterior.

Quitar los tornillos de fijación (3) de bajada del esca-
pe.

Aflojar la abrazadera del catalizador (4).

Extraer:

- el catalizador.

- las sondas de oxígeno anterior (5) y posterior (6).

Pares de apriete

m

espárragos de fijación
de bajada del escape

7 N.m

tuercas de fijación de
bajada del escape

21 N.m

sondas de oxígeno

45 N.m

21281

21063

3

5

1

2

6

4

19B

-

7

ESCAPE

Catalizador: Extracción - Reposición

D4F, y 712 o 730 – D7F, y 726 o 764 o 766

19B

REPOSICIÓN

Sustituir la junta de bajada del escape.

Conectar las sondas de oxígeno.

Colocar:

- el catalizador y después apretar las fijaciones de

bajada del escape,

- una abrazadera de apriete nueva,

- las sondas de oxígeno.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- los espárragos de fijación de bajada del escape

(7 N.m),

- las tuercas de fijación de bajada del escape (21

N.m),

- las sondas de oxígeno (45 N.m).

Verificar la ausencia de contacto bajo la carrocería.

Conectar la batería comenzando por el borne positi-
vo.

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción - reposición).
