19A

-

9

REFRIGERACIÓN

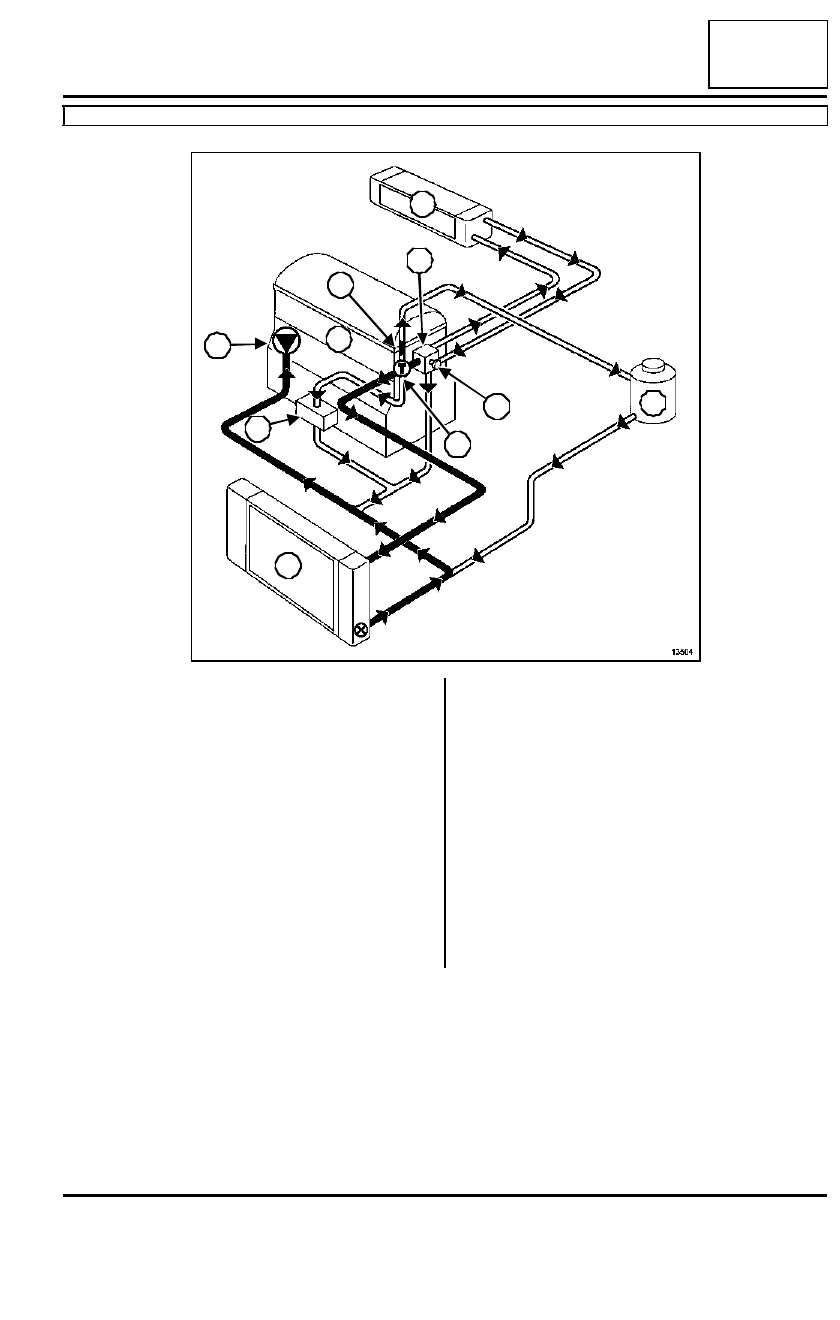

Esquema

F8Q, y 632

19A

13504

1

9

10

8

7

6

5

4

3

2

(1)

Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado permanente

(4)

Aerotermo

(5)

Soporte del ter mostato

(6)

Cambiador de temperatura de
aceite

(7)

Calibrado

∅

 3 mm

(8)

 Bomba de agua

(9)

 Termostato

(10)

 Purgador

19A

-

10

REFRIGERACIÓN

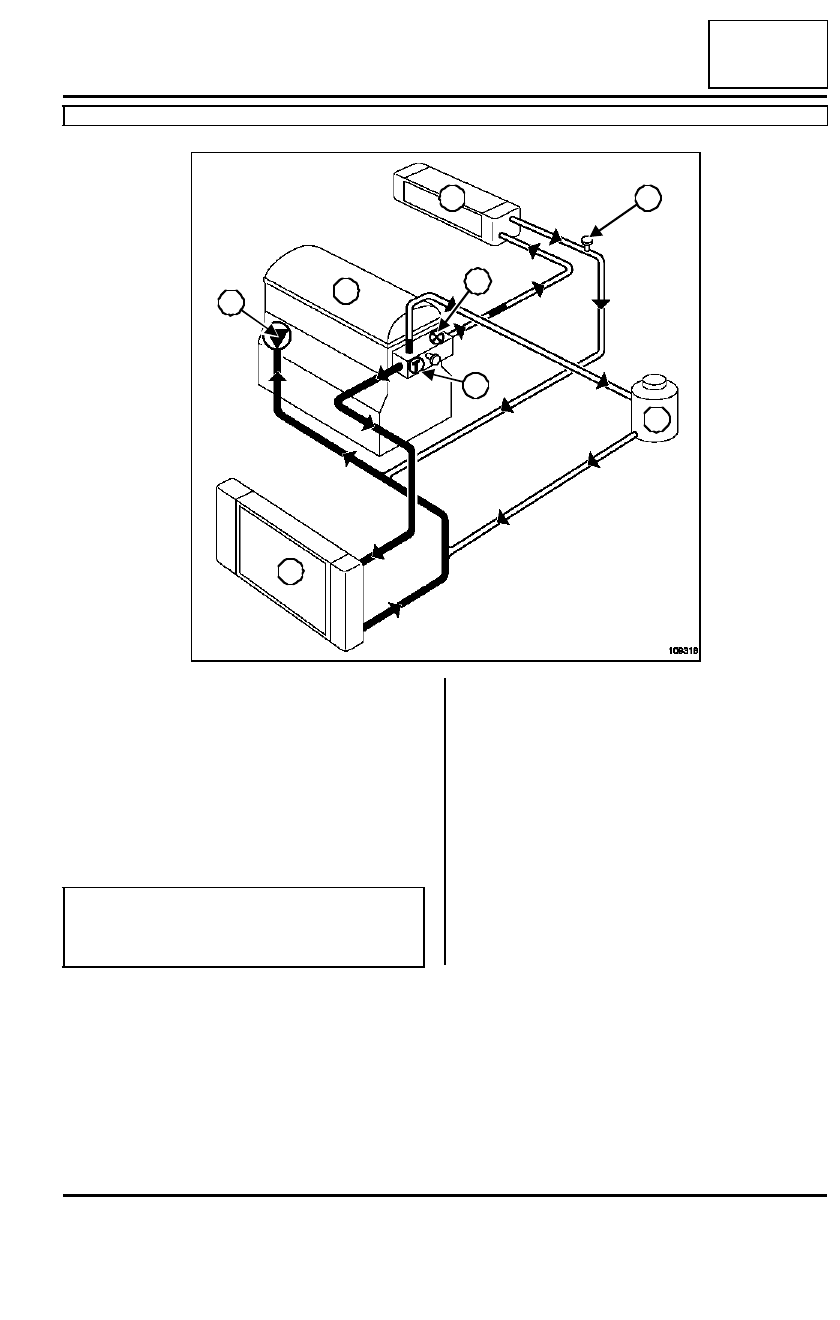

Esquema

K7J, y 700 o 701

19A

13508

5

3

9

4

2

8

1

7

6

(1)

Motor

(2)

 Radiador

(3)

Bocal «  caliente  » con desga-
seado permanente

(4)

Aerotermo

(5)

Soporte del ter mostato

(6)

Calibrado

∅

 3 mm

(7)

 Bomba de agua

(8)

 Termostato

(9)

 Purgador

19A

-

11

REFRIGERACIÓN

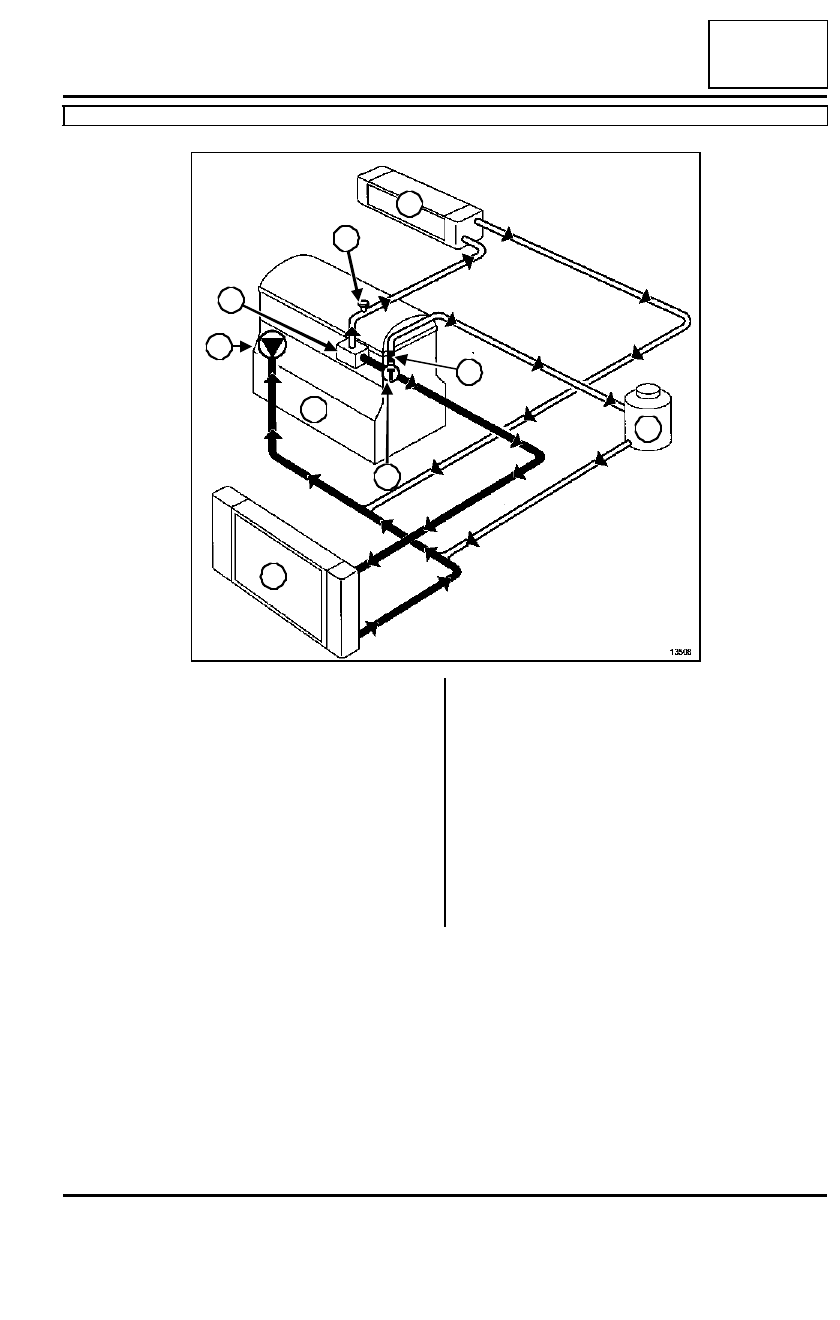

Esquema

D4F, y 730

19A

109318

1

2

3

4

5

6

7

7

(1)

Motor

(2)

Radiador de refrigeración

(3)

Vaso de expansión

(4)

Radiador de calefacción

(5)

Bomba de agua

(6)

Termostato

(7)

Purgador

Nota:

El valor de tarado de la válvula de desgaseado del
vaso de expansión es de 1,2 bares.

19A

-

12

REFRIGERACIÓN

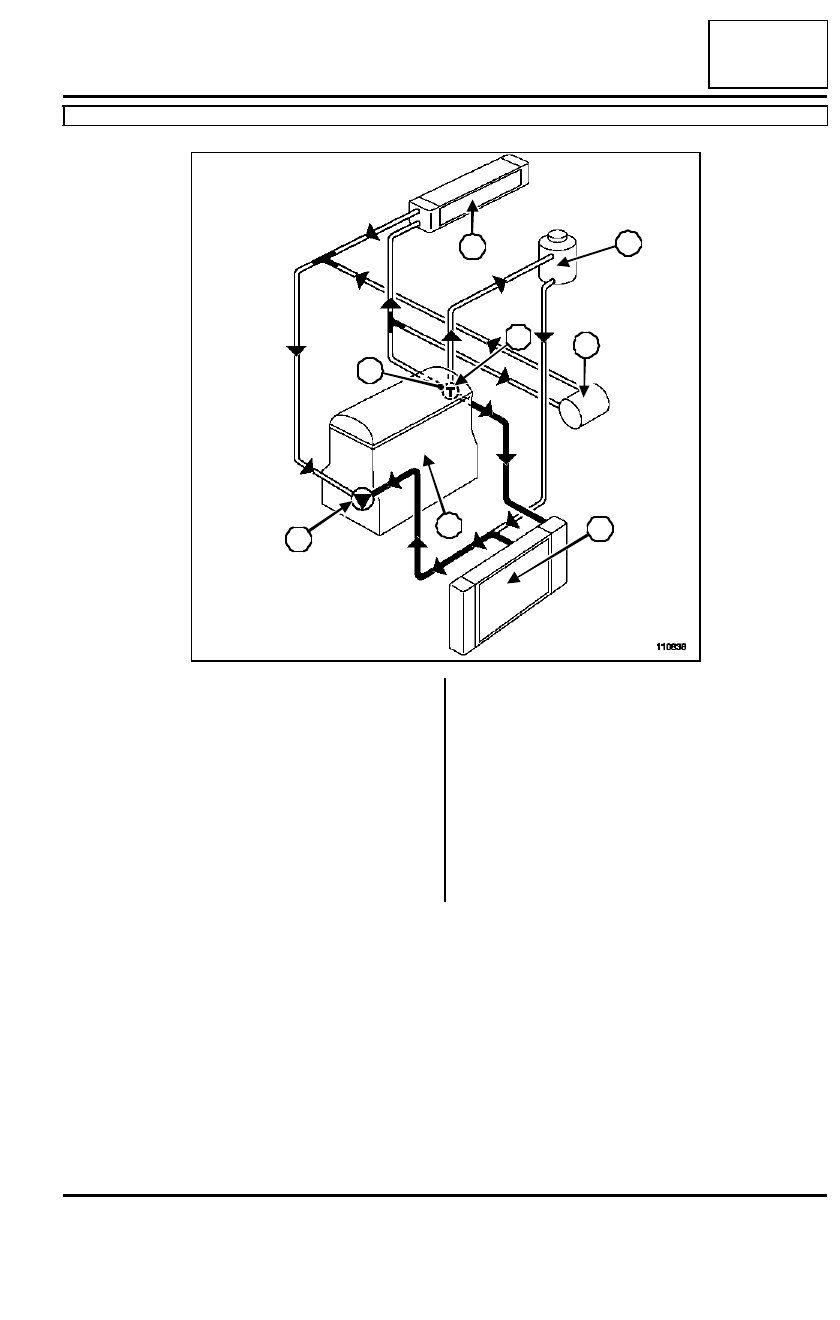

Esquema

K4M, y 754

19A

110838

8

7

6

5

4

3

2

1

(1)

Motor

(2)

Radiador

(3)

Bocal «  caliente  » con desga-
seado

(4)

Aerotermo

(5)

Expansor

(6)

Bomba de agua

(7)

Termostato

(8)

Purgador
