ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D7F, y 726

13A

Extraer los racores, pasar el útil (Mot. 1311-06)(a)
entre las dos tiras (B) y (C)

Presionar sobre el útil para levantar las dos garras
de sujeción y después tirar del racor.

Quitar los dos tornillos (5) que fijan la rampa de
inyección al colector.

Hacer deslizar la rampa de inyección así como los
inyectores entre el colector y la culata.

Extraer la rampa de inyección por el lado derecho
del vehículo.

Encajar en la rampa de inyección, el regulador de
presión (6).

Hay un conector intermedio (7) entre el conector del
inyector (8) y el calculador.

99461

C

B

A

10046

6

7

8

8

13A

-

15

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D7F, y 726

13A

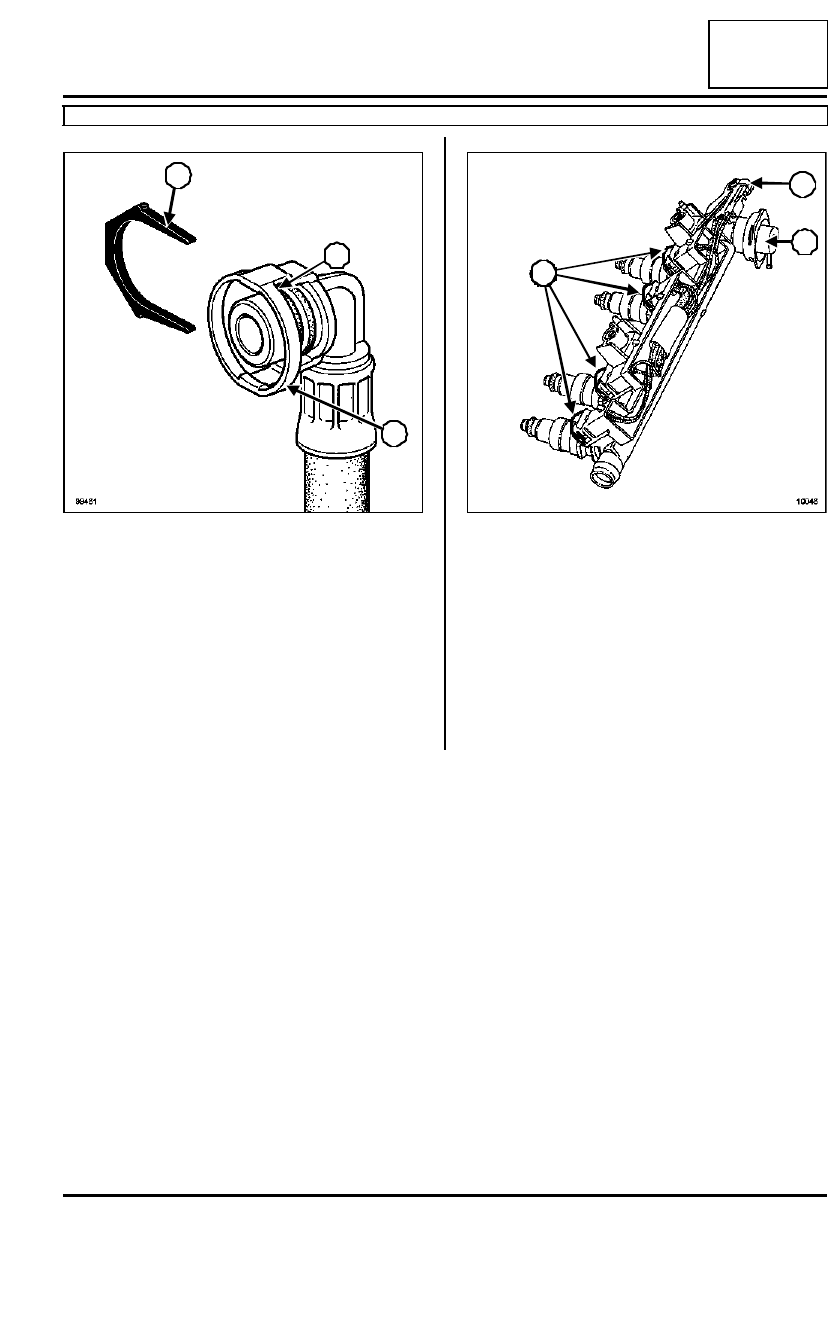

Retirar el clip (9) para quitar el inyector, después
presionar en la grapa (10) antes de tirar del inyector.

REPOSICIÓN

Cambiar las juntas tóricas a la altura del pie de los
inyectores (si el inyector ha sido desmontado, cam-
biar también la junta que hay en la cabeza del inyec-
tor).

10047

10

9

13

13A

-

16

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D7F, y 726

13A

Verificar el «  clic  » cuando se encaje.

Apretar al par los tornillos de fijación de la rampa
de inyección en el colector (1 daN.m).

Proceder en el orden inverso de la extracción.

13A

-

17

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores: Extracción - Reposición

D4F, y 712

13A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el repartidor de admisión (consultar 12A,
Mezcla carburada).

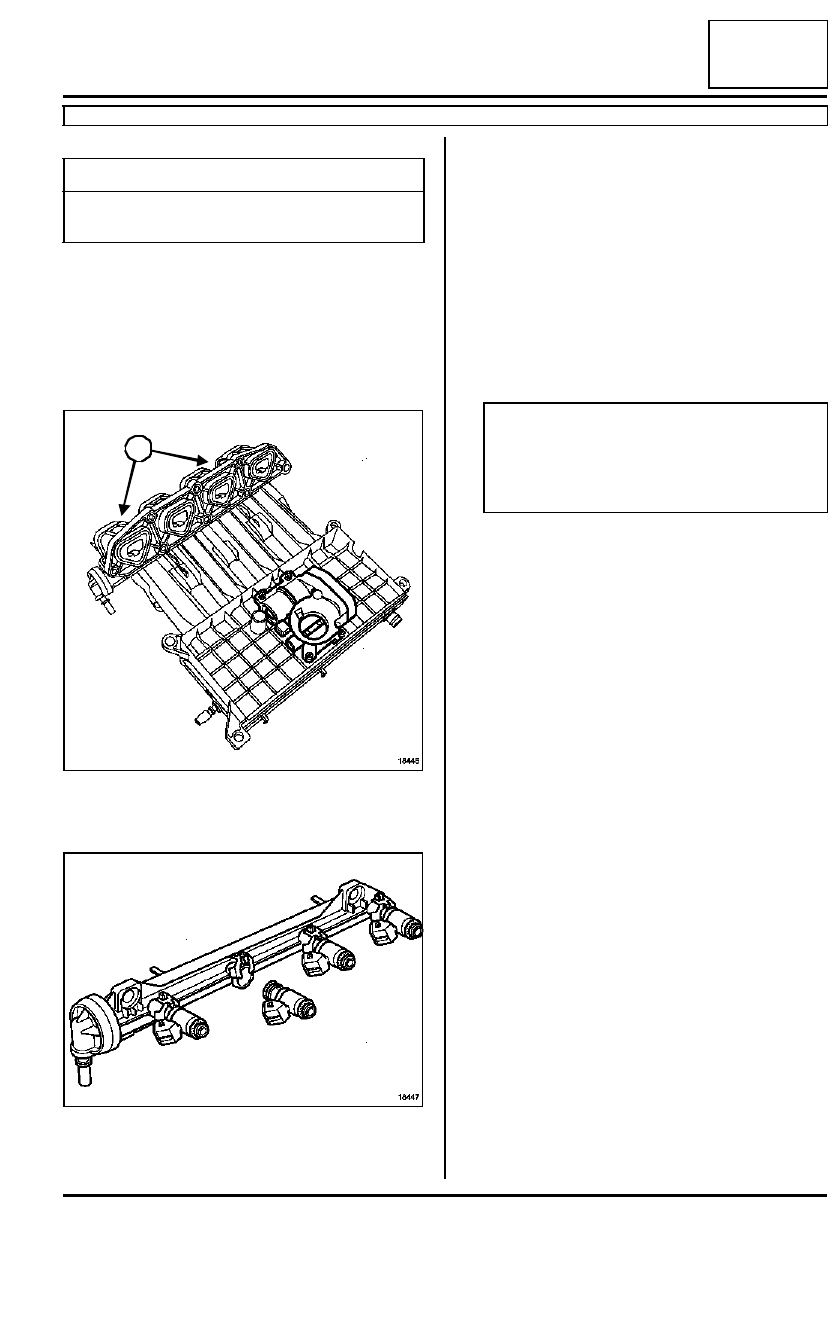

Quitar los dos tornillos (1) de la rampa de inyección
en el repartidor de admisión.

Extraer:

- las grapas de fijación de los inyectores,

- los inyectores.

REPOSICIÓN

Sustituir imperativamente las juntas tóricas de los
inyectores por unas juntas nuevas, así como las
grapas de fijación de los inyectores.

Apretar al par los tornillos de fijación de la rampa
de inyección (0,7 daN.m).

Verificar el«  clic  » de los racores de llegada y de re-
torno de gasolina.

Proceder en el orden inverso de la extracción.

Pares de apriete

m

tornillos de fijación de la
rampa de inyección

0,7 daN.m

18446

18447

1

1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
