12A

-

28

MEZCLA CARBURADA

Admisión de aire

K4M, y 754

12A

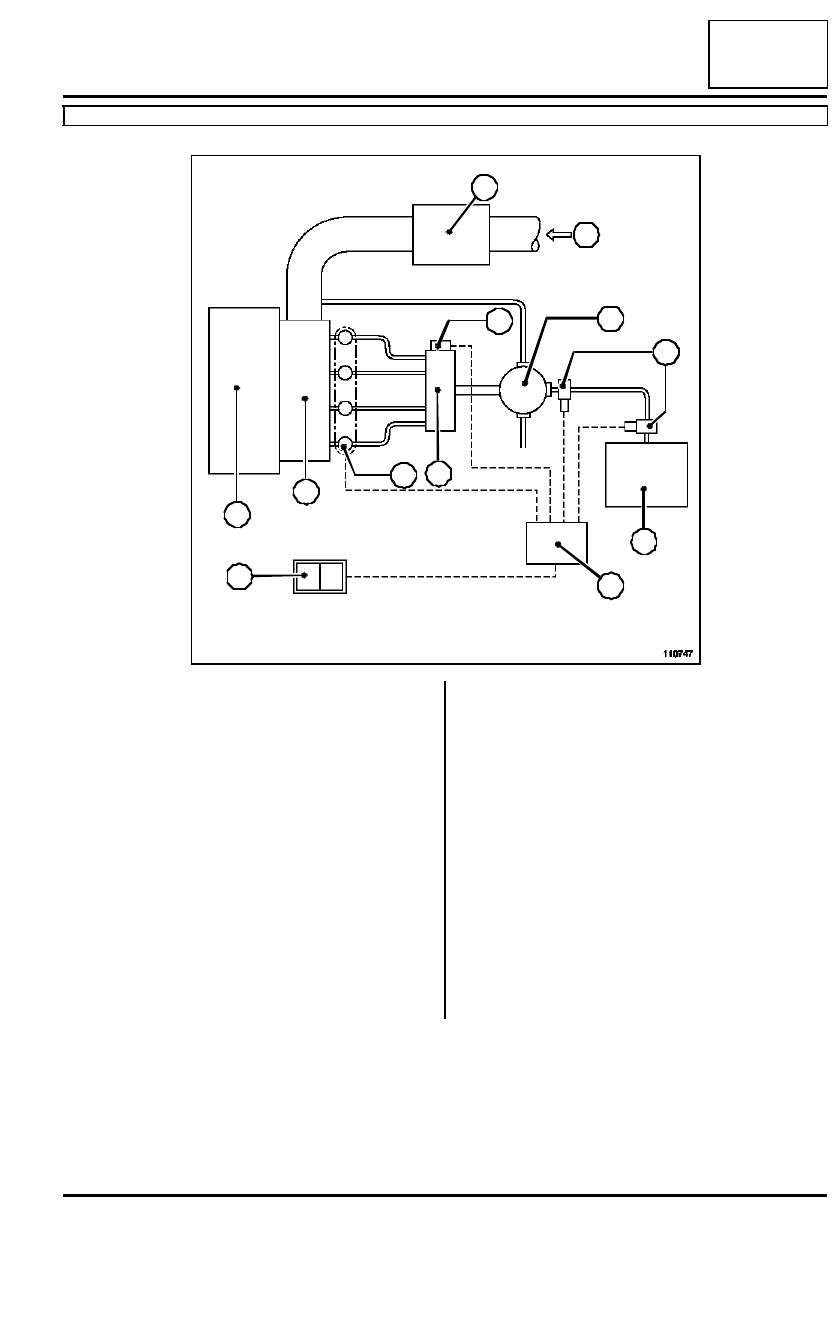

Esquema del circuito de admisión de aire

110747

1

2

3

4

5

6

7

8

8

9

10

11

12

(1)

 Entrada de aire

(2)

Filtro de aire

(3)

 Repar tidor de admisión

(4)

Motor

(5)

Inyector GNC

(6)

Rampa de inyección GNC

(7)

Expansor GNC

(8)

Electroválvulas

(9)

Depósito

(10)

Calculador GNC

(11)

Conmutador gasolina/GNC

(12)

Captador de presión y de tem-
peratura de la rampa de inyec-
ción GNC

12A

-

29

MEZCLA CARBURADA

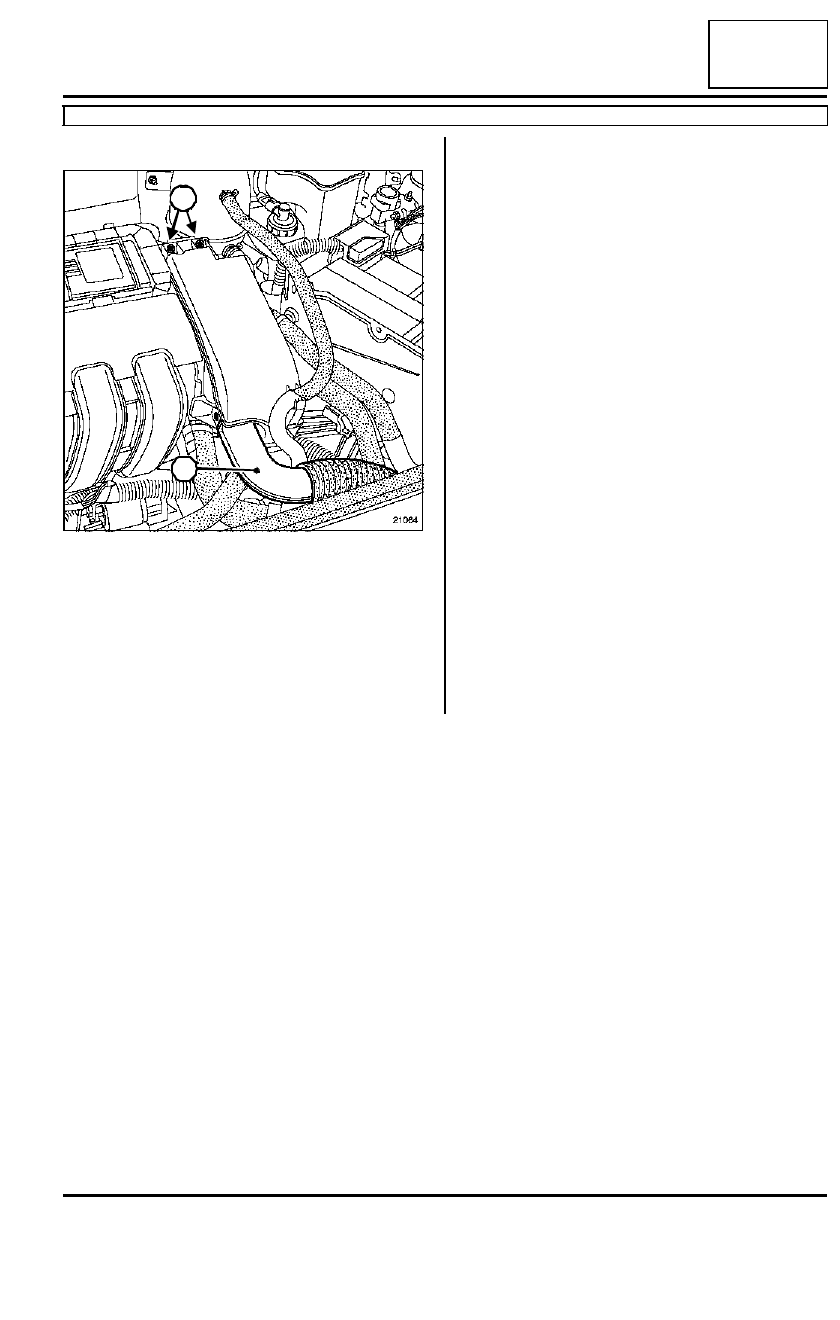

Filtro de aire: Sustitución:

D4F, y 712

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

Desconectar el tubo de aspiración de aire (1).

Desgrapar el manguito en la carcasa del filtro de
aire.

Extraer:

- los tornillos de fijación (2) de la carcasa del filtro de

aire,

- el elemento filtrante.

21064

1

2

12A

-

30

MEZCLA CARBURADA

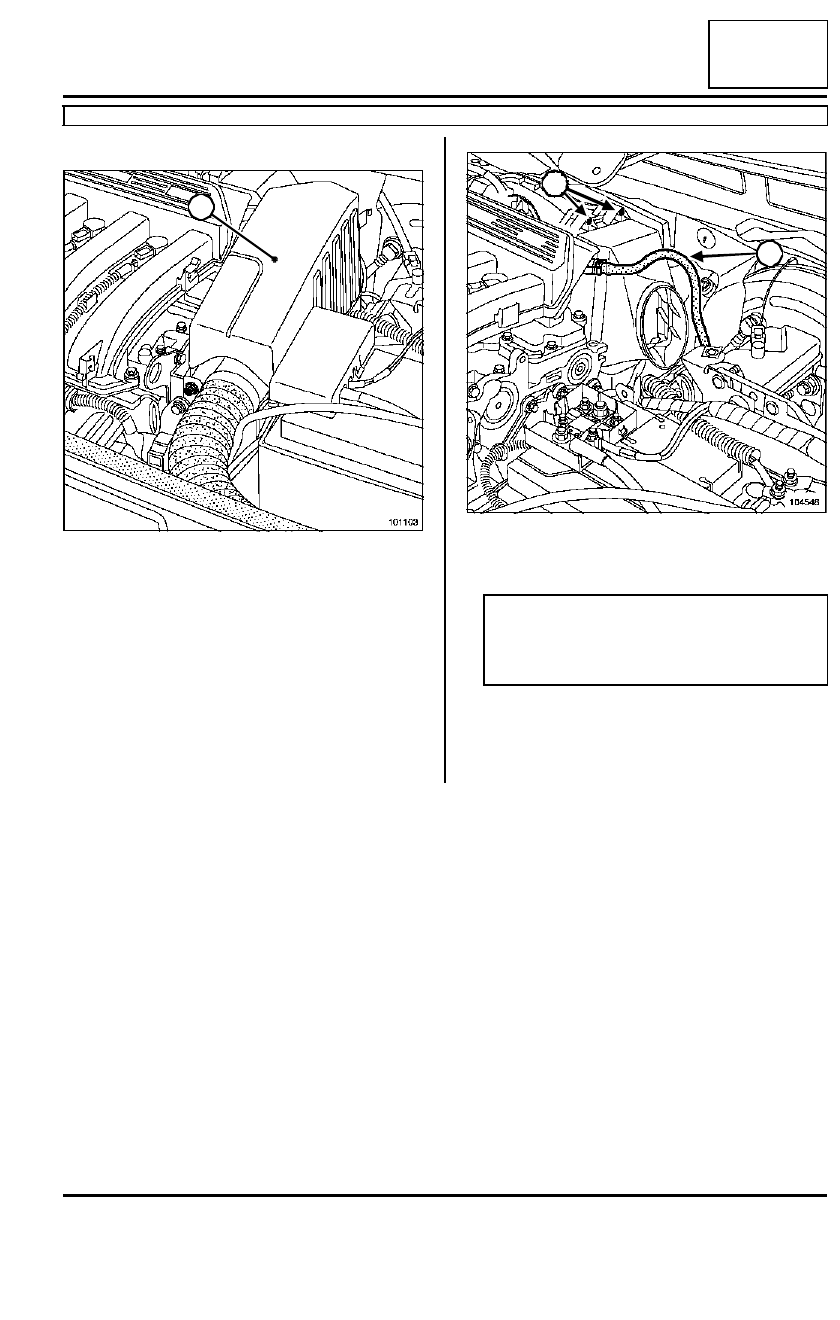

Filtro de aire: Sustitución:

K4M, y 750 o 752 o 753 o 754

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

Extraer el cajetín resonador de aire (1).

Desconectar el tubo de depresión (2) del amplifica-
dor de frenado del repartidor de admisión.

Extraer:

- los dos tornillos de fijación (3) de la tapa del filtro

de aire,

- el elemento filtrante.

101103

1

104548

ATENCIÓN

No estropear la salida de depresión en el reparti-
dor de admisión. Su destrucción conlleva la sus-
titución del repar tidor de admisión.

2

3

12A

-

31

MEZCLA CARBURADA

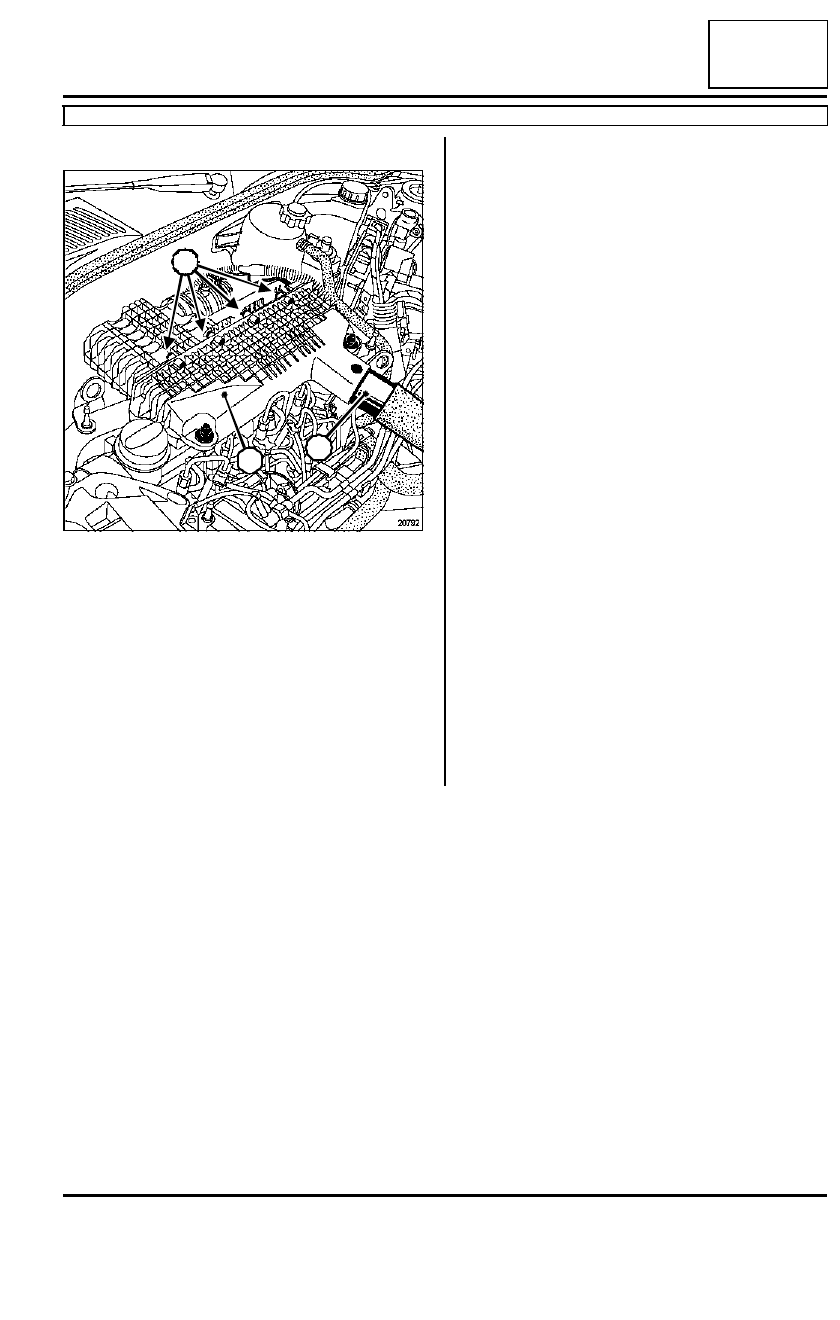

Filtro de aire: Sustitución:

K9K, y 702 o 704 o 710 o 714 o 716 o 718

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

Extraer la tapa del motor.

Desconectar el tubo de aspiración de aire (1) en la
carcasa del filtro de aire.

Desgrapar el cableado eléctrico de la carcasa del
filtro de aire.

Quitar los tornillos de fijación (2) en la carcasa del
filtro de aire.

Extraer:

- la tapa (3) de la carcasa del filtro de aire,

- el elemento filtrante.

20792

2

2

1

3
