CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K7J, y 700 o 701

10A

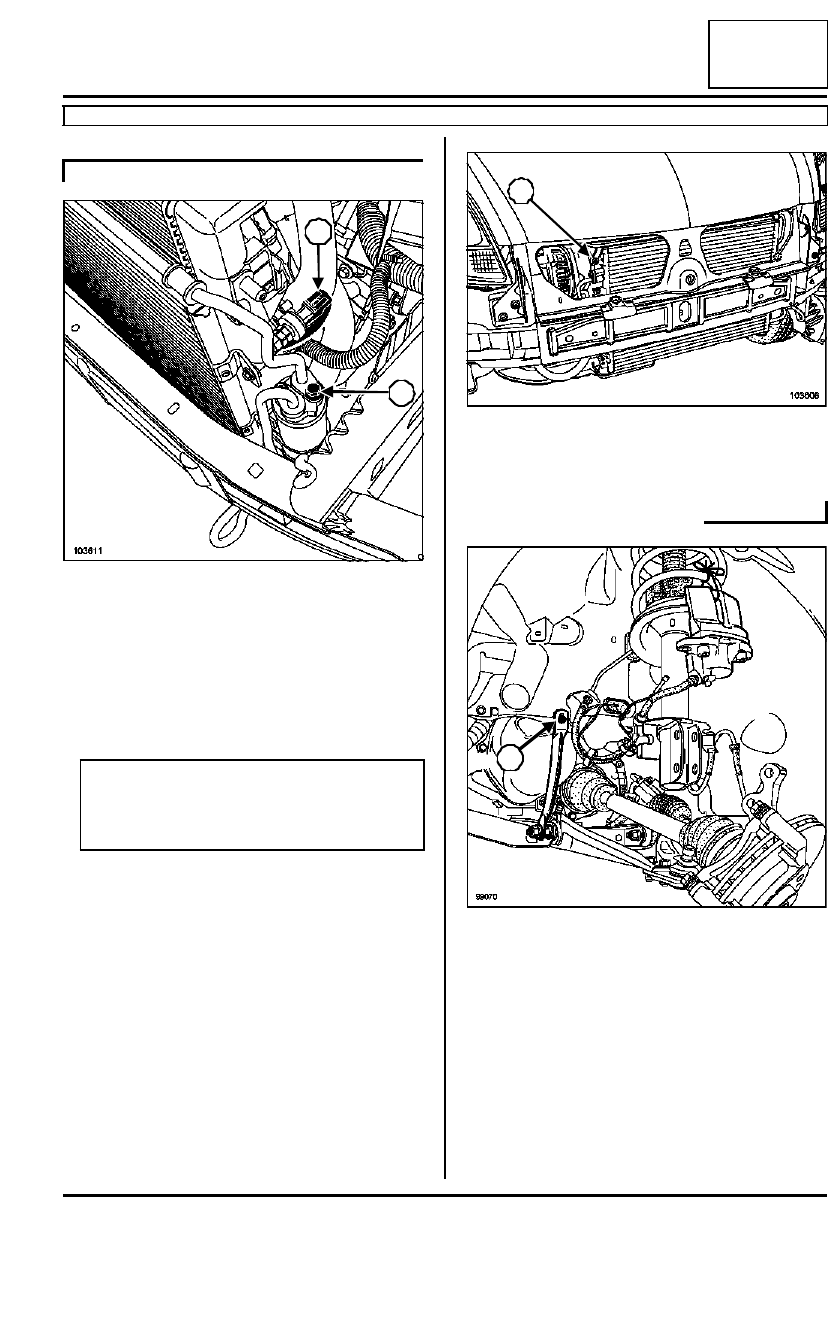

Desconectar:

- el tubo del acondicionador de aire en la entrada del

compresor,

- el tubo del acondicionador de aire en la salida de la

botella deshidratante (1),

- el conector del presostato del acondicionador de

aire (2).

Quitar el tornillo de fijación (3) del tubo «  botella
deshidratante - evaporador  » en el condensador.

Extraer:

- las rótulas de dirección mediante el útil (Tav. 476),

- los estribos de freno.

Atar los estribos de freno a los muelles de suspen-
sión.

Extraer:

- los bulones de los pies de amortiguadores,

- los tornillos de fijación (4) de los tirantes de la cuna

- larguero.

ACONDICIONADOR DE AIRE

103611

ATENCIÓN

Poner imperativamente tapones en los tubos, el
compresor y la botella deshidratante para evitar
que entre humedad en el circuito.

1

2

103608

99070

3

4

10A

-

46

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K7J, y 700 o 701

10A

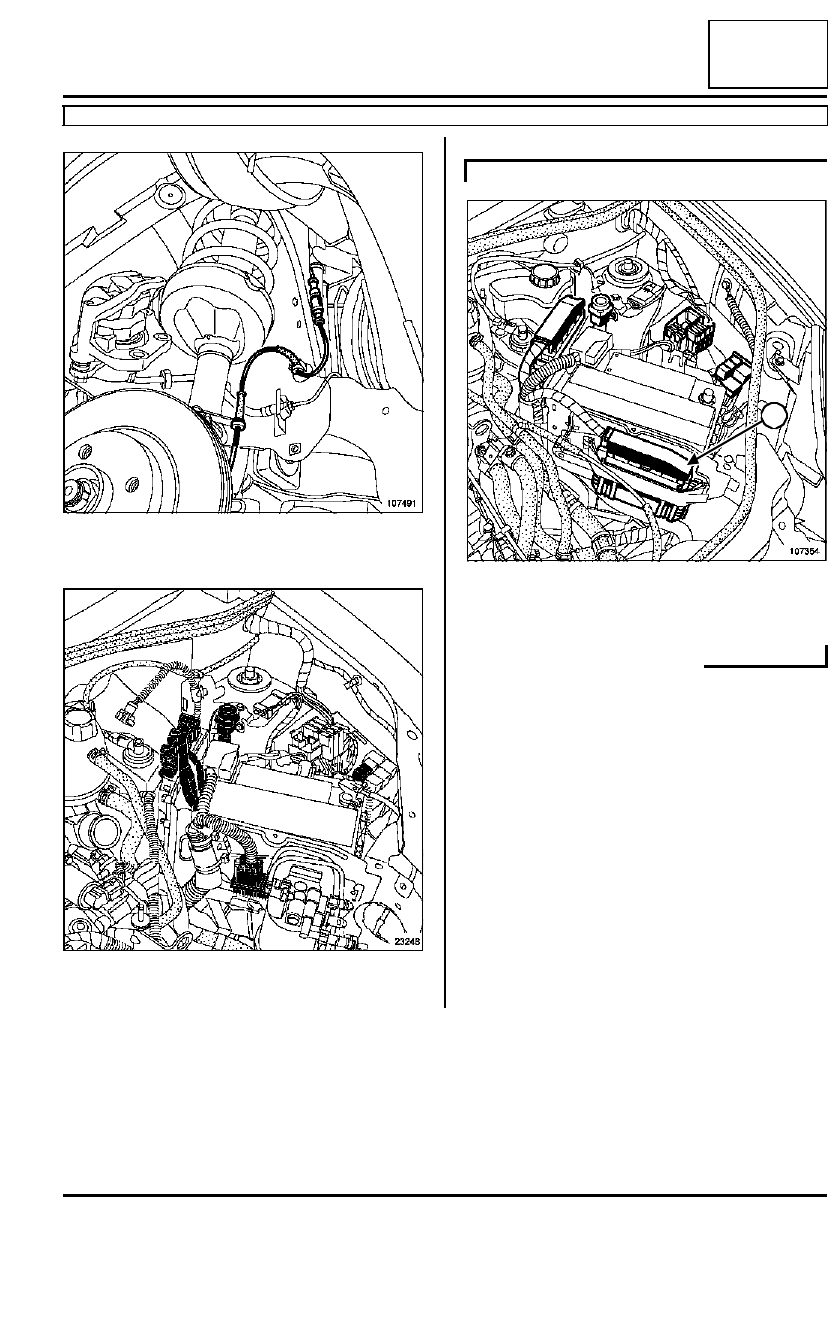

Desconectar el captador del ABS (si el vehículo está
equipado).

Desconectar el conector del calculador de inyec-
ción.

Desconectar el conector del calculador de la caja de
velocidades automática (5).

Extraer:

- el captador de inercia,

- la chapa de protección de la batería con el calcula-

dor o los calculadores (según versión).

Desconectar:

- el cableado del motor del cajetín de interconexión

del motor,

- la trenza de masa en la caja de velocidades.

107491

23248

K7J, y 701

107354

5

10A

-

47

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K7J, y 700 o 701

10A

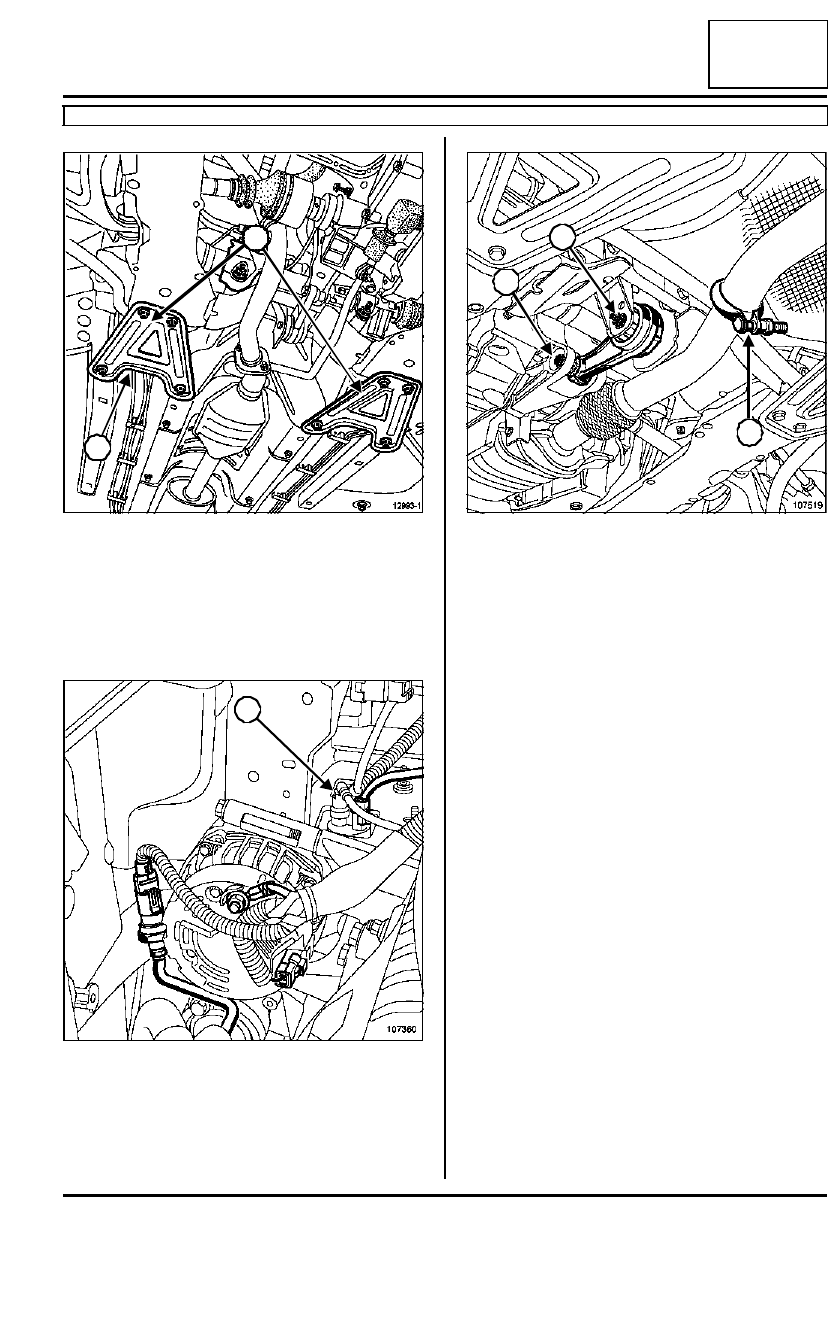

Extraer los tirantes de la cuna (6).

Desconectar los tubos de carburante, por la parte in-
ferior del tirante derecho (7).

Poner unos tapones en los orificios.

Desconectar:

- el conector en el absorbedor de los vapores de ga-

solina,

- el tubo (8).

Extraer:

- la abrazadera (9) de la línea de escape,

- el bulón (10) de fijación de la bieleta de recupera-

ción de par.

Aflojar el bulón (11).

12993-1

107360

6

7

8

107519

9

10

11

10A

-

48

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K7J, y 700 o 701

10A

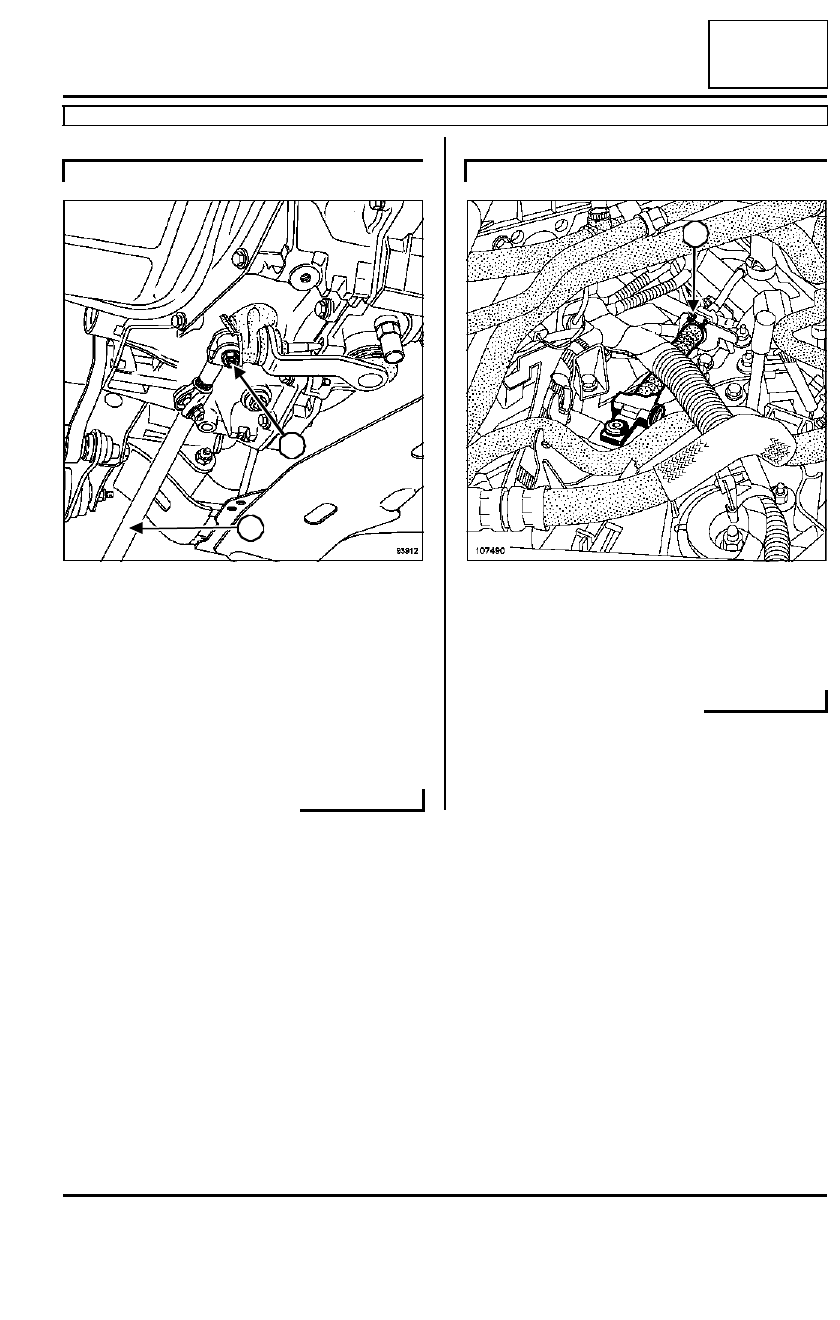

Desacoplar la bieleta de mando de la caja de veloci-
dades (12) a la altura:

- de la palanca de mando (13) en la caja de veloci-

dades,

- de la palanca de velocidades.

Extraer la bieleta (12).

Desconectar el cable del embrague en la caja de ve-
locidades.

Extraer la rótula del cable de la caja de velocidades
automática.

Desgrapar el cable de su soporte pinzando la grapa
(15).

K7J, y 700

93912

12

13

K7J, y 701

107490

15
