Renault Kangoo. Блок-фары и указатели поворотов

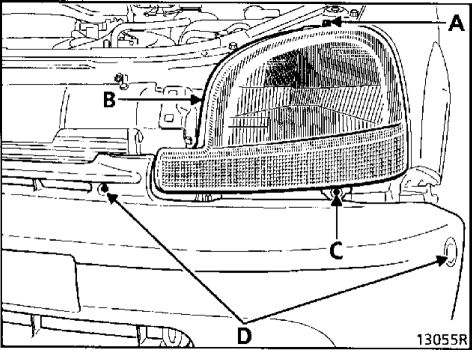

ПРИМЕЧАНИЕ. Блок-фара и указатель поворота выполнены как один узел. СНЯТИЕ - УСТАНОВКА Отсоедините: - аккумуляторную батарею, - разъемы ламп блок-фары, указателя поворотов и блока дистанционного корректора света фар. Отверните верхний болт (А). Отверните: - два болта (D) бампера и три крепежных болта брызговика, чтобы частично снять бампер, - крепежный болт (С) и болт (В), чтобы снять блок-фару. Установка фары производится в обратном порядке. РЕГУЛИРОВКА Разгрузите автомобиль и отрегулируйте фары по высоте винтом (G) и по направлению винтом (F).

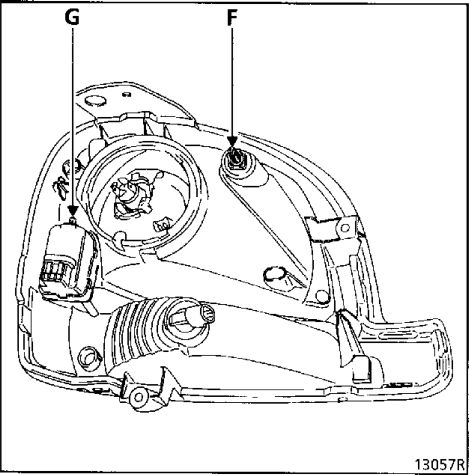

Регулировка фар

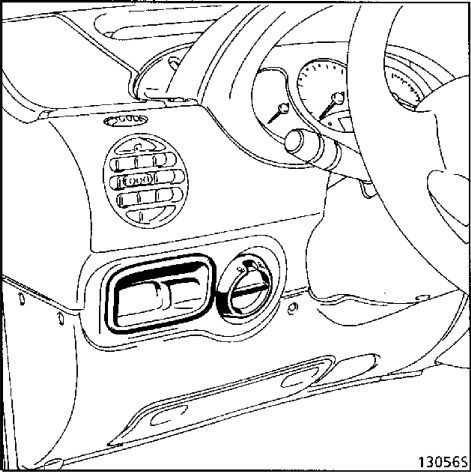

СНЯТИЕ И УСТАНОВКА БЛОКА УПРАВЛЕНИЯ Снимите отделение для мелочи или панель выключателя в зависимости от модификации автомобиля и просуньте руку внутрь приборной панели, чтобы отсоединить блок управления и вывести его наружу. ПОДСОЕДИНЕНИЕ См. Техническую ноту “Электрические схемы”. СНЯТИЕ И УСТАНОВКА ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА Отсоедините разъем исполнительного механизма дистанционного корректора света фар. Поверните исполнительный механизм на одну восьмую оборота в сторону центра автомобиля, чтобы отделить его от блок-фары. После этого отсоедините шарнир исполнительного механизма от параболического отражателя фары, чтобы можно было снять исполнительный механизм. ОСОБЕННОСТИ УСТАНОВКИ Снимите защитную крышку разъемов ламп, установленную позади блок-фары. Оттяните отражатель назад, взявшись за ламповые цоколи и защелкните шаровой шарнир в гнезде. Установите исполнительный механизм на блок-фару, повернув его на одну восьмую оборота. Подсоедините разъем и установите защитную крышку ламп в задней части блок-фары. Установите переключатель дистанционного корректора света фар в положение “0” и отрегулируйте фару: - винтом (G) по высоте,
