Тросы привода
СНЯТИЕ
Снятие тросов привода может быть выполнено без снятия приборной
панели.

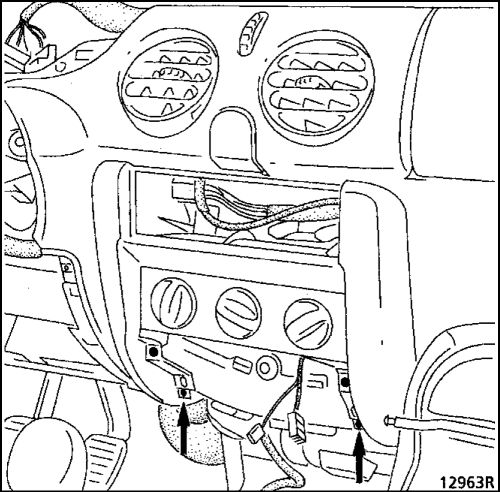

Снимите:
- пепельницу,
- блок управления отопителем.
В салоне внизу справа

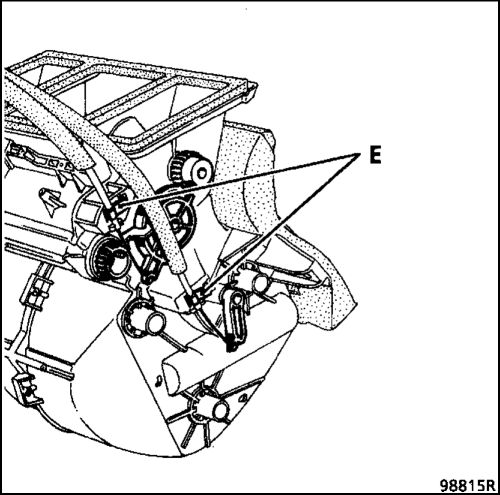

Снимите скобу крепления (Е) (в зависимости от троса, подлежащего
замене):
- троса управления заслонкой смешения воздушных потоков,
- троса управления заслонкой распределения воздушных потоков.
УСТАНОВКА

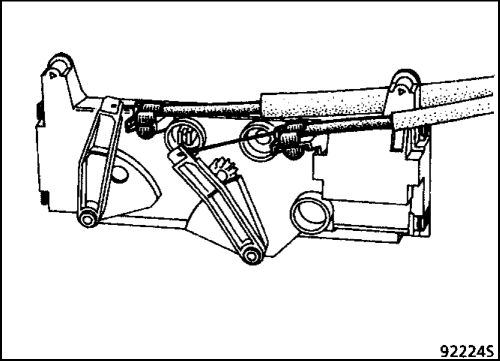

Подайте трос к заслонке через проем под панель управления.
Отожмите рычаг привода заслонки, чтобы трос не вышел из
направляющего кожуха.

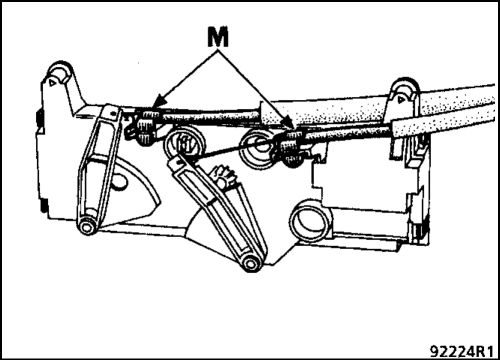

Установите скобы крепления (Е) и (М).

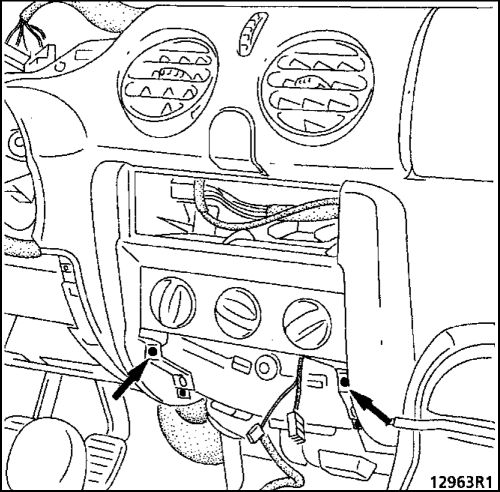

Установите панель управления в сборе, не ввертывая болтов
крепления.
Внизу справа
Установите трос по метке.
Установите ручку регулятора распределения
воздуха в положение Ш*Л, ручку регулятора
температуры в положение «максимальное охлаждение» (синяя точка)
и убедитесь, что заслонки повернуты до упора.
ЗАМЕНА
См. сервисную книжку автомобиля.
СНЯТИЕ
Откройте капот.
Снимите:
- решетку воздухозаборника, отжав пружинные защелки лючка,
- водоотражательный желоб,

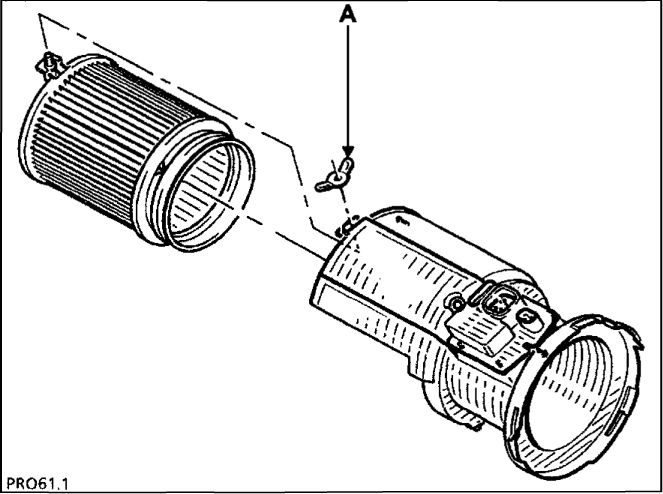

- гайку (А) крепления фильтра системы вентиляции салона к
кронштейну.
УСТАНОВКА
Установка осуществляется в порядке, обратном снятию. Убедитесь,
что водоотражательный желоб установлен правильно.
