Выпускной коллектор
Моменты затяжки (даН-м) |
© |
Болт крепления коллектора |
2 |
СНЯТИЕ

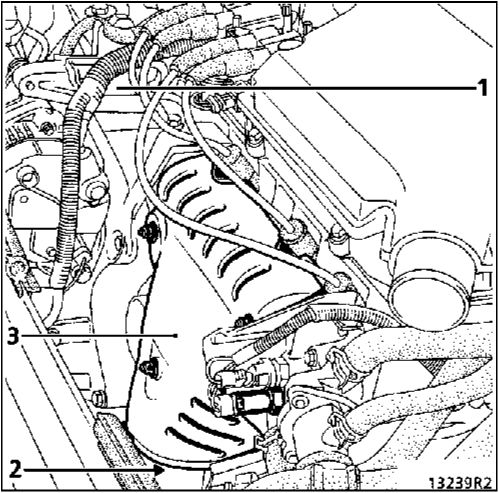

Снимите многофункциональный кронштейн (1) (см. главу 10).
Отсоедините проставку (2) между выпускным коллектором и
выпускной системой.
Снимите тепловой экран (3).
Снимите выпускной коллектор.
УСТАНОВКА
Замените прокладку коллектора.
Выполните установку в порядке, обратном снятию.
Впускной и выпускной коллекторы - двигатель F8Q
Моменты затяжки (даН-м) |
|
Шпильки крепления коллекторов к |
1 |
головке блока цилиндров
Гайки шпилек крепления коллекторов к |
2,7 |
головке блока цилиндров Болт крепления кронштейна на |
2,5 |
впускном коллекторе
Болт крепления кронштейна на блоке |
2,5 |
цилиндров |
|
СНЯТИЕ

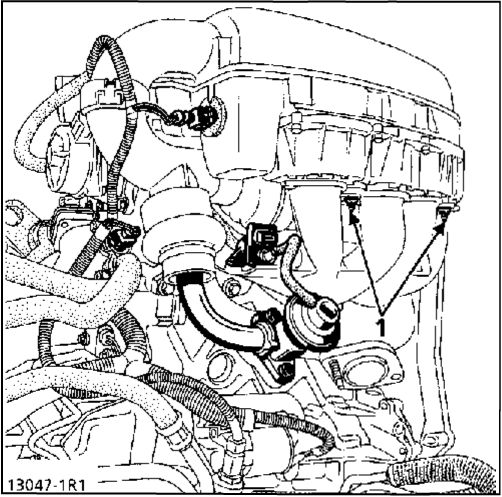

Снимите воздушный фильтр (два болта крепления сверху, два болта
крепления снизу (1)).
Выверните, действуя сверху, две гайки крепления приемной трубы к
коллектору.
Отпустите гайку хомута, обеспечивающего соединение приемной
трубы с трубой глушителя.
Сместите приемную трубу в сторону коробки передач.

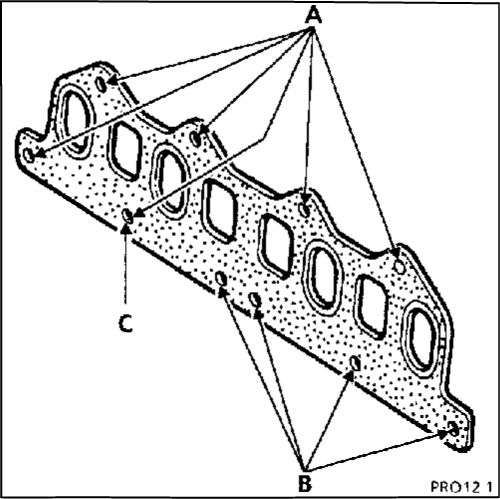

Снимите гайки крепления коллекторов:
- сверху, гайки (А);
- снизу, гайки (В).
Особенность

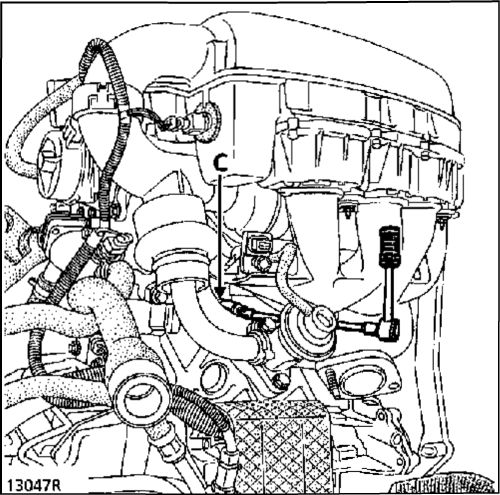

Для снятия гайки (С), расположенной над стартером, используйте
торцевой ключ (с квадратом 6,35 мм), а также универсальный
удлинитель с карданным шарниром.
УСТАНОВКА
Замените прокладку коллекторов (металлическая часть прокладки
должна быть обращена к коллекторам).
Замените прокладку между впускным коллектором и воздушным
фильтром.
Замените стальную прокладку между выпускным коллектором и
приемной трубой.
