Renault Kangoo. Ремень привода газораспределительного механизма. Двигатель F8Q
НЕОБХОДИМЫМ СПЕЦИАЛЬНЫМ ИНСТРУМЕНТ
Mot. 1054 Фиксатор ВМТ
Mot. 1273 Измеритель натяжения ремня
НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
Приспособление для поддержания двигателя Торцевая головка «Торкс» на 14
|
Моменты затяжки (даН-м) |
|
|
Болты крепления колес |
9 |
|
Болт крепления шкива 2 + 115° коленчатого вала |
±15° |
|
Гайка крепления натяжного ролика |
5 |
|
Болт крепления верхнего кронштейна опоры маятниковой подвески двигателя |
6,2 |
|
Гайка верхнего кронштейна опоры маятниковой подвески двигателя |
4,4 |
СНЯТИЕ
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею. Снимите:
- переднее правое колесо, а также грязезащитный щиток;
- пластмассовую крышку верхнего кронштейна опоры маятниковой подвески двигателя.

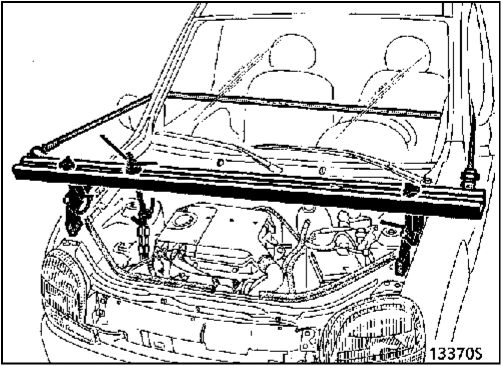

Установите приспособление для поддержания двигателя.
Снимите:
- ремень привода вспомогательного оборудования;

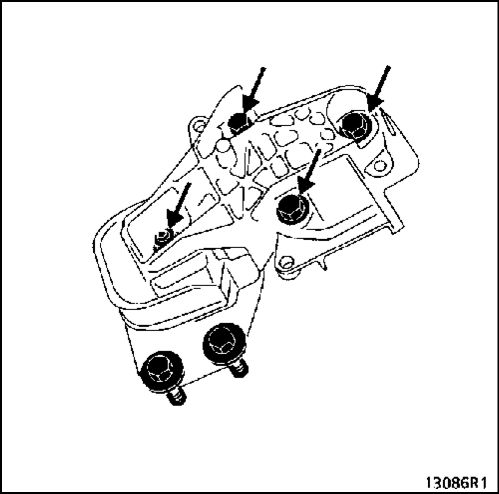

- верхний кронштейн опоры маятниковой подвески.
Регулировка газораспределительного механизма
Поверните коленчатый вал так, чтобы метка на зубчатом шкиве распределительного вала находилась против установочного выступа в люке верхней крышке привода ГРМ.
Снимите:

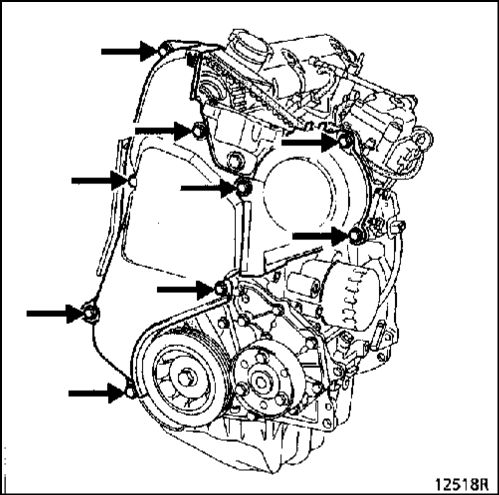

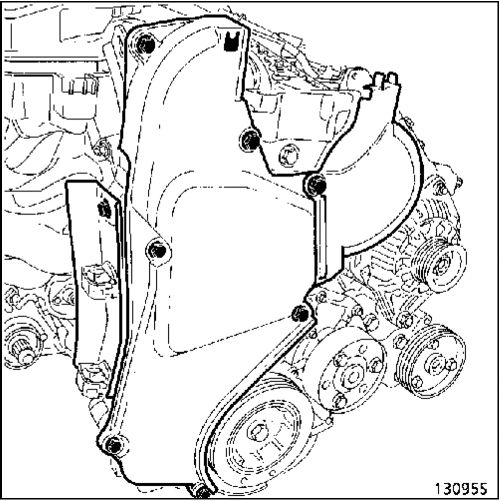

- крышки привода ГРМ;
- шкив коленчатого вала.
Ослабьте затяжку гайки крепления оси натяжного ролика и снимите ремень.
Выньте заглушку из отверстия для фиксатора вмт.

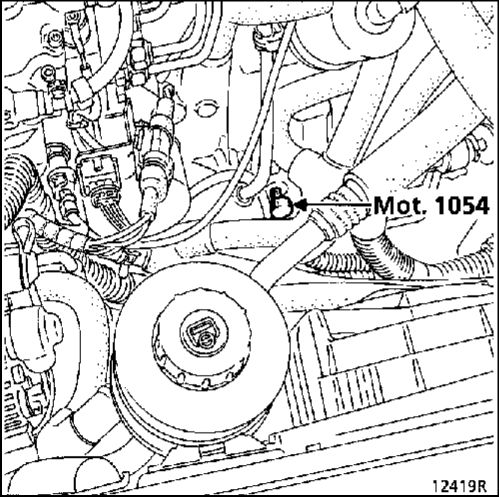

Установите фиксатор ВМТ Mot. 1054.
ПРИМЕЧАНИЕ. Отворачивание гайки оси натяжного ролика более чем на один оборот может вызвать его полное смещение с места
УСТАНОВКА
Убедитесь, что фиксатор Mot. 1054 установлен.
Установите ремень привода газораспределительного механизма, совместив метки на ремне с метками на зубчатых шкивах распределительного вала, ТНВД и коленчатого вала.

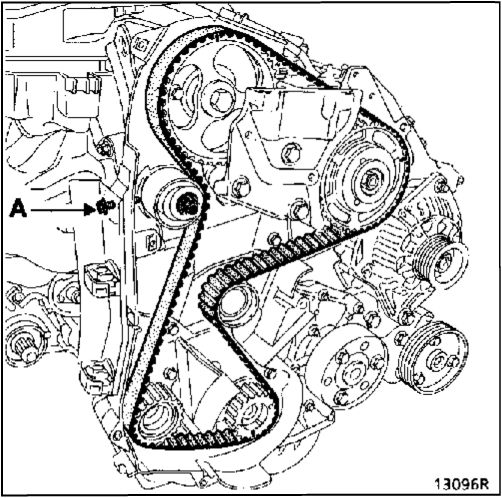

Натяните ремень привода газораспределительного механизма, ввертывая болт (А) на нижней крышке привода газораспределительного механизма.

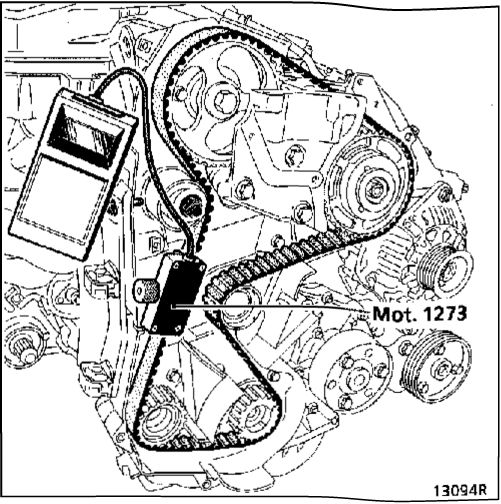

Установите измеритель Mot. 1273 и натяните ремень до получения установочного значения (см. главу 07 «Натяжение ремня газораспределительного механизма»).
Затяните гайку крепления оси натяжного ролика с моментом 5 даН-м.
ПРИМЕЧАНИЕ. Чтобы исключить самопроизвольное отворачивание гайки крепления оси натяжного ролика и, как следствие, выход из строя двигателя, строго соблюдайте момент затяжки гайки (5 даН-м).
Замените болт крепления шкива коленчатого вала.
Установите шкив коленчатого вала и обязательно затяните болт с моментом 2 даН-м, а затем доверните его на 115° ± 15°.
Произведите установку в порядке, обратном снятию.
Установите на место ремень привода вспомогательного оборудования (см. главу 07 «Натяжение ремня привода газораспределительного механизма»),
