Renault Megane 2. Руководство - часть 220

83C

-

28

БОРТОВАЯ



СИСТЕМА



ДИСТАНЦИОННОЙ



ПЕРЕДАЧИ



ДАННЫХ

Система



навигации



максимальной



комплектации

:

Подключение



ЭБУ

83C

18-

контактный



разъем

  (2)

для



подключения



к

бортовой



сети

16-

контактный



разъем

  (3)

д л я



подключения

дисплея



1:

Подключение



антенны



спутниковой



системы

навигации

19307

Контакт

Назначение

1

"+"

до



замка



зажигания

2

Не



используется

3

Связь



а удиосистемы



с



центральным

коммуникационным



блоко м

  (

через

блок



раскладывания

)

4

Не



используется



5

Не



используется



6

Вход



включения

 /

выключения



ЭБУ



7

Не



используется



8

Не



используется



9

Мультиплексная



с

вязь

(

мультимедийная

)

10

"

Масса

"

11

Не



используется



12

Связь



а удиосистемы



с



центральным

коммутационным



блоком

 (

через



блок

раскладывания

)

13

Не



используется



14

Не



используется



3

2

1

15

Сигнал



скорости



автомобиля



16

Не



используется



17

Не



используется



18

Мульт и п л е к с н а я



мультимедийная

связь

Контакт

Назначение

1

Не



используется



2

«

Масса

»

3

«-»

видеосигнала



4

Красный



видеосигнал



5

Зеленый



видеосигнал



6

Синий



видеосигнал



7

«

Масса

»

8

Сигнал



видеосинхронизации



9

«

Масса

»

10

Регулирование



яркости



свечения



11

Не



используется



12

Включение

 /

выключение



дисплея



13

Не



используется



14

Не



используется



15

«+»

до



замка



зажигания



16

«+»

до



замка



зажигания

Контакт

Назначение

83C

-

29

БОРТОВАЯ



СИСТЕМА



ДИСТАНЦИОННОЙ



ПЕРЕДАЧИ



ДАННЫХ

Система



навигации



максимальной



комплектации

:

Описание



экрана

83C

На



дисплей



выводятся

:

-

меню,

-

направление



движения



к



объекту

,

-

расстояния



до



объекта

,

-

схемы



маршрута

,

-

расстояние



д о



следующего



м е с т а



изменения

направления



движения

,

-

карты

,

-

и



т.



п

.

Дисплей



загорается



через



несколько



секунд



после

установки



карточки



в

  «

1-

е



фиксированное

положение

 »

или



после



включения



аудиосистемы



и

на



нем



отображается



сообщение



безопасности

.

Дисплей



полностью



гаснет



приблизительно



через

45

секунд



после



отключения



напряжения



питания

.

ОСОБЕННОСТИ



АУДИОСИСТЕМЫ

Если



автомобиль



оснащен



штатной

аудиосистемой

,

то



в



верхней



части



экрана

появляется



окно



аудиосистемы

 (

только



при

включенной



аудиосистеме

).

П р и



настройке



а у д и о с и с т е м ы



окно

разворачивается



н а



весь



э к р а н

  (

для



лучшей

обзорности

)

в



р е ж и м е



«

список

 »

или

«

предварительная



настройка

 ».

Примечание

:

Цвет



и



яркость



изображения



на



дисплее



можно

изменить



в



меню

 «

Настройка



дисплея

 »:

-

в



светлое



время



суток

:

цвет



изображения



синий

или



темно

-

с и н и й

  (

п р и



выключенных

габаритных



огнях

).

-

в



темное



время



суток

:

цвет



изображения



синий

или



темно

-

синий

 (

при



включенных



габаритных

огнях

).

100926

1

Урове н ь



затрудненности

движения

2

Рассто я н и е



до



участка



с

затрудненным



движением

3

2

1

7

6

5

4

3

Пиктограмма



сообщения

системы



информирования



о

дорож н о й



обстановке

  « info

trafic »

4

Расчетное



время



прибытия

или



оставшееся



время



в



пути

(

по



выбору

)

5

Пиктограмма



«

Критерий

определения



пути

 »

6

Пиктограмма



«

Компакт

-

диск

вставлен

 »

7

Пиктограмма



«

Качество

приема



спутниковой



связи

 »

Примечание

:

Если



данные



аудиосистемы



не



отображаются



на

экране

,

Глава



Бортовая



система



дистанционной

передачи



д а н н ы х

,

Система



навигации

максимальной



комплектации

:

Инициализация

,

страница

 83C-34.

ВНИМАНИЕ

!

для



очистки



дисплея



не



используйте



чистящие

средства

  (

протирайте



его



сухой



и л и



слегка

влажной



мягкой



тканью

).

83C

-

30

БОРТОВАЯ



СИСТЕМА



ДИСТАНЦИОННОЙ



ПЕРЕДАЧИ



ДАННЫХ

Система



навигации



Экран

83C

Экран



с о с т а в л я е т



о д и н



узел



с



блоком

раскладывания

.

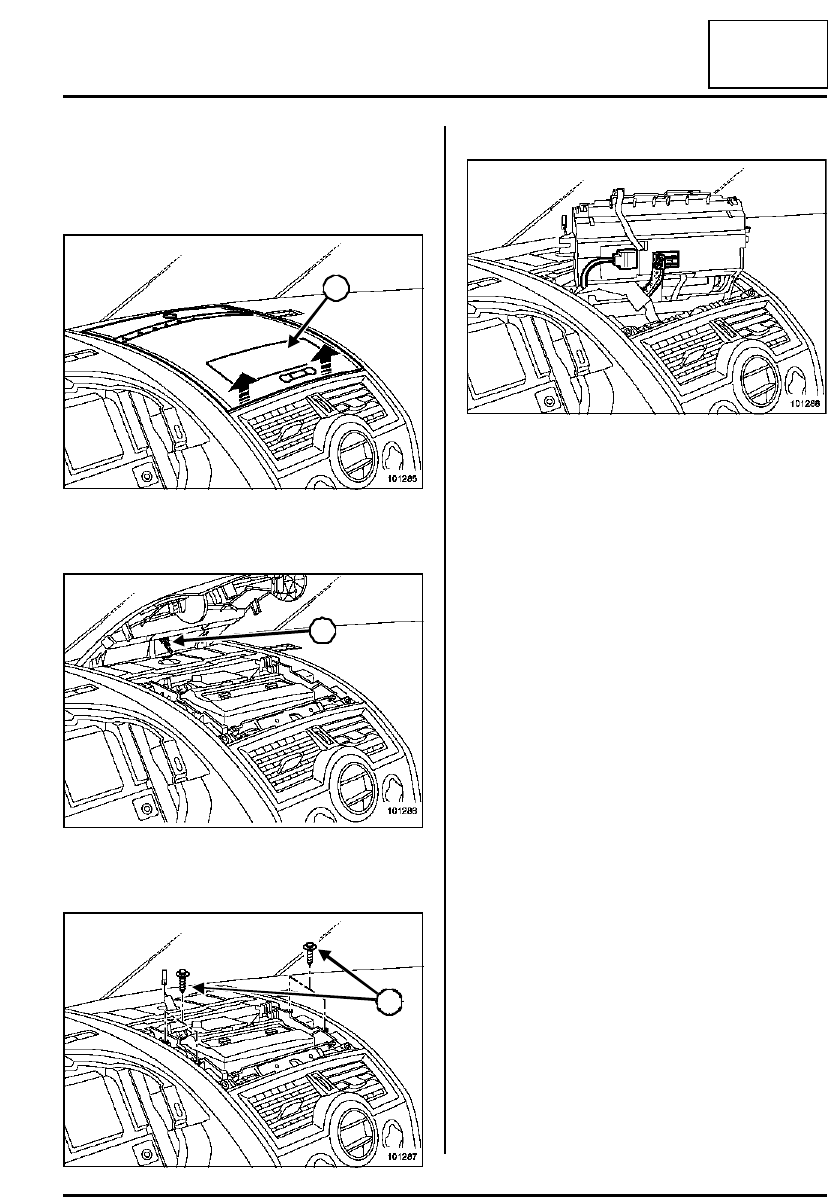

СНЯТИЕ

Отсоедините



в е р х н ю ю



ч а с т ь

  1

п р и б о р н о й

панели

.

Отсоедините



к о л о д к у



проводов



от



датчика

интенсивности



солнечного



излучения

2.

Выверните



четыре



болта

 3.

Разъедините



разъемы

.

УСТАНОВКА

Установка



производится



в



порядке

,

обратном

снятию

.

Инициализируйте



с и с т е м у



Г л а в а



Бортовая

система



дистанционной



передачи



д а н н ы х

,

Система



навигации



м а к с и м а л ь н о й

комплектации

:

Инициализация

,

страница

  83C-

34.

101285

101286

101287

1

2

3

101288

83C

-

31

БОРТОВАЯ



СИСТЕМА



ДИСТАНЦИОННОЙ



ПЕРЕДАЧИ



ДАННЫХ

Система



навигации



максимальной



комплектации

:

Подключение



экрана

83C

20837

Контакт

Назначение

1

Не



используется

2

«

Масса

»

3

«-»

видеосигнала

4

Красный



видеосигнал



5

Зеленый



видеосигнал

6

Синий



видеосигнал

7

«

Масса

»

8

Сигнал



видеосинхронизации

9

«

Масса

»

10

Регулирование



яркости



свечения

11

Не



используется

12

Включение

 /

выключение



дисплея

13

Не



используется

14

Не



используется

15

«+»

до



замка



зажигания

16

«+»

до



замка



зажигания

Экранир

ование

«

Масса

»

экранирования

1

10

11

16
