КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Механизм блокировки спинки сиденья

76A

76A-4

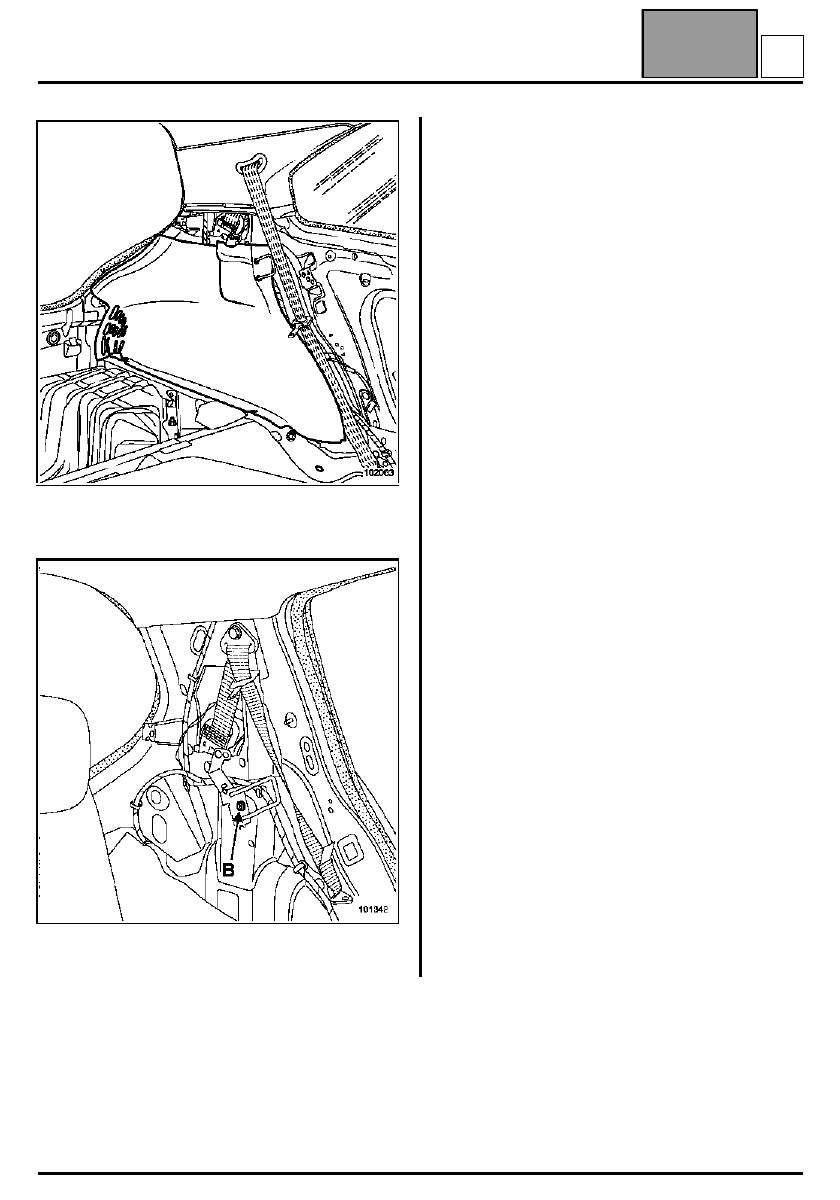

Снимите облицовку колесной арки (см.
главу 71A-K).

Выверните болт крепления фиксатора спинки
сиденья (B).

УСТАНОВКА

Установка производится в порядке, обратном
снятию (см. главу 78A-A).

Затяните болты требуемым моментом.

Издание 2-е

B

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Подушка в сборе сиденья, складывающегося

в пропорции 1/3 - 2/3

76A

76A-5

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Подушка в сборе сиденья, складывающегося

в пропорции 1/3 - 2/3

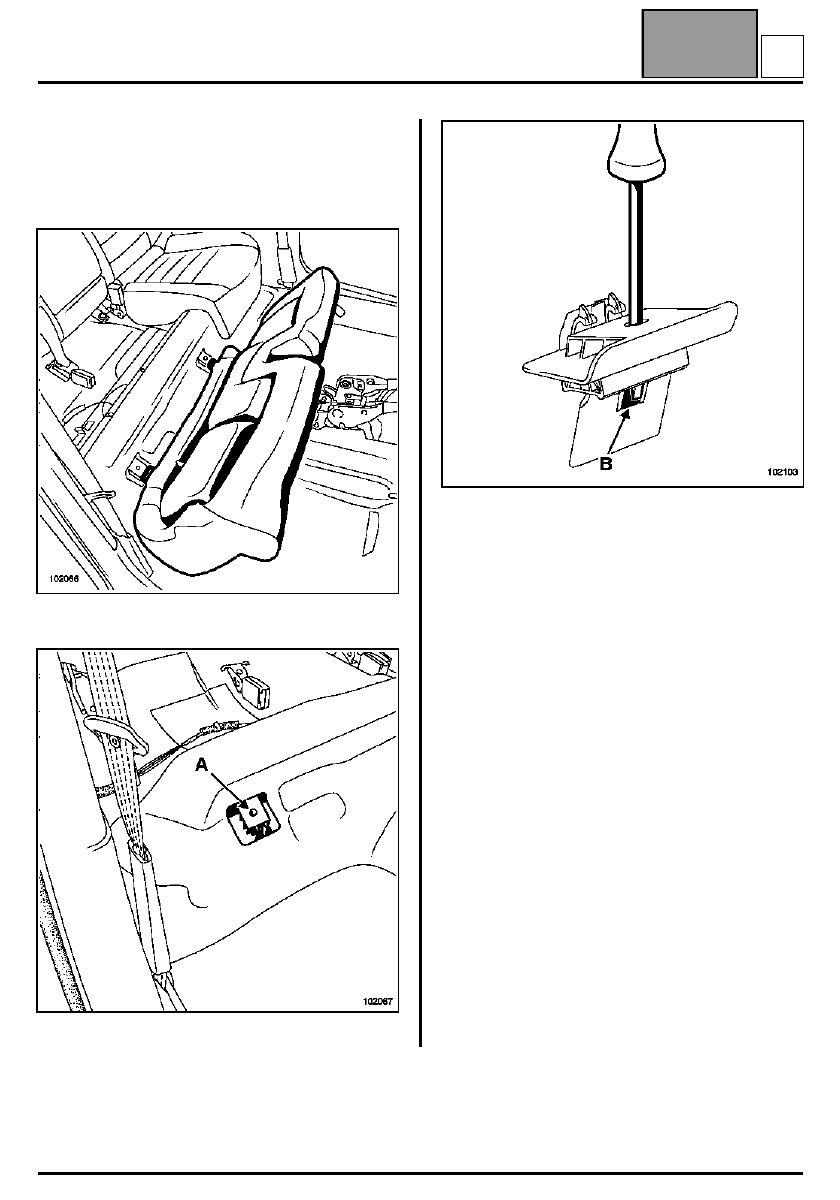

СНЯТИЕ

ПРИМЕЧАНИЕ:
Части подушки сиденья 1/3, 2/3 и 1/1 снимаются
одинаково.

Откиньте подушку сиденья и отсоедините ее.

Вставьте плоскую отвертку в отверстие (A).

Отожмите защелку (B).

Отсоедините фиксатор.

УСТАНОВКА

Перед установкой подушки сиденья проверьте
состояние фиксаторов.

Установка производится в порядке, обратном
снятию.

Издание 2-е

C

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Каркас спинки сиденья

76A

76A-6

Каркас спинки сиденья

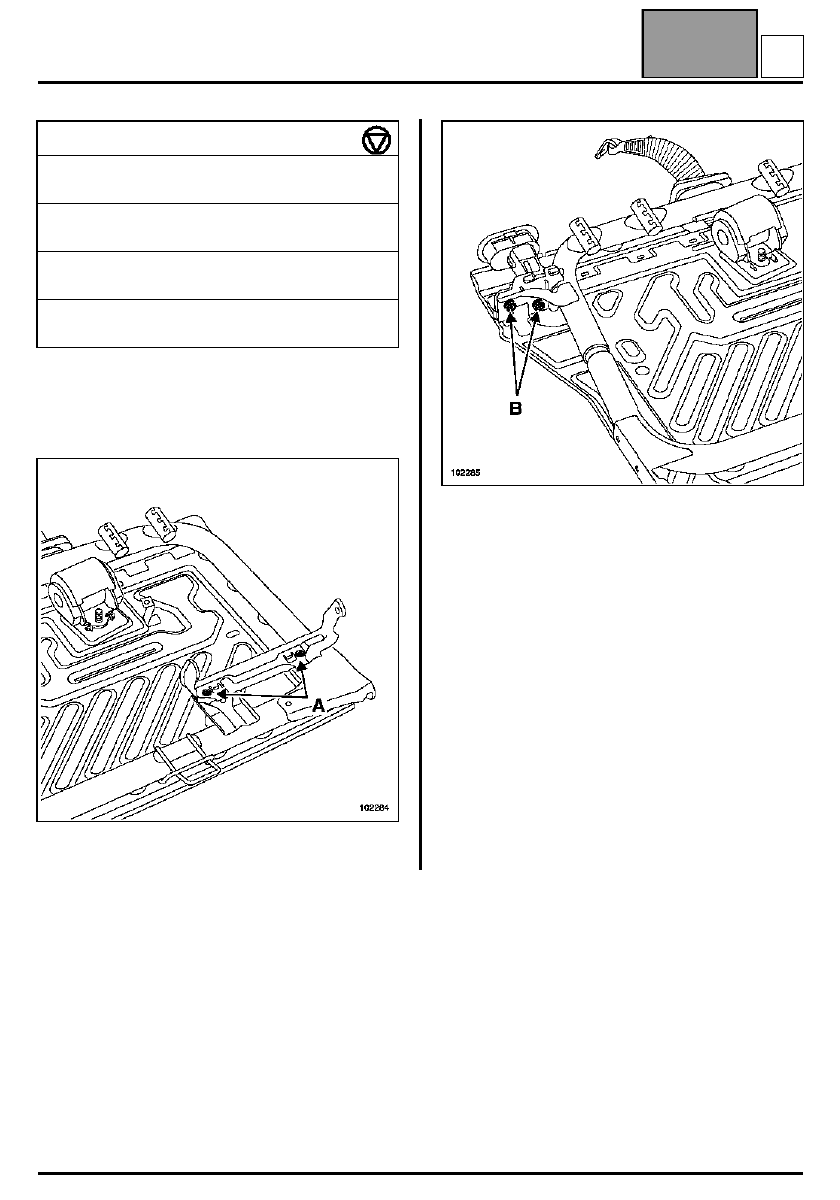

СНЯТИЕ

Снимите обивку спинки сиденья (см. главу 78A-A).

Отверните болты крепления опоры
подлокотника (A).

Отверните болты крепления механизма
блокировки спинки сиденья (B).

Отсоедините механизм блокировки спинки
сиденья.

Моменты затяжки

Болты крепления катушки ремня
безопасности

25 Н.м

Болт крепления механизма
блокировки спинки сиденья

18 Н.м

Болты крепления кронштейна к
каркасу спинки сиденья

35 Н.м

Болты крепления подлокотника к
каркасу

18 Н.м

Издание 2-е

D

КАРКАС И САЛАЗКИ ЗАДНИХ СИДЕНИЙ

Каркас спинки сиденья

76A

76A-7

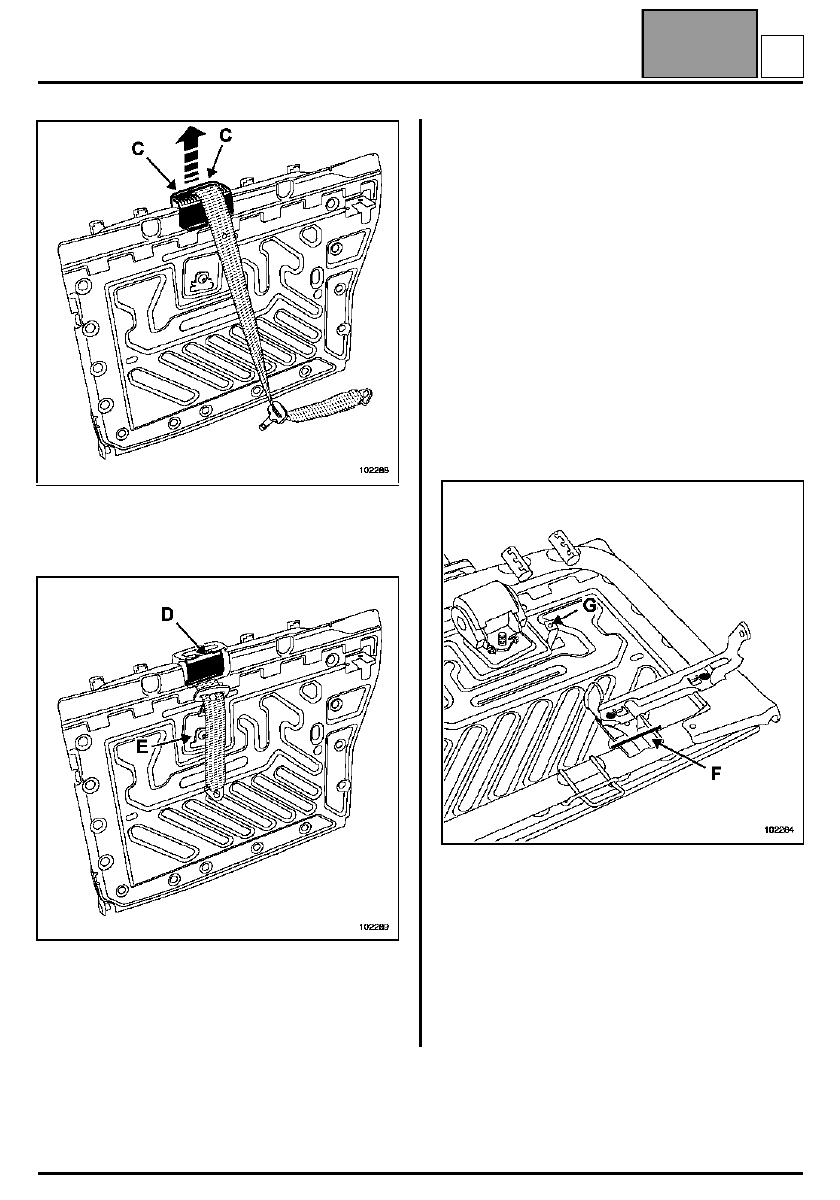

Выверните болты (C).

Отсоедините накладку ремня.

Снимите облицовку (D).

Отверните болт (E).

Снимите катушку ремня безопасности.

УСТАНОВКА

Используйте приспособление Car. 1558 (синего
цвета) для застегивания застежки-молнии обивки
(см. главу 78A-A).

Установка производится в порядке, обратном
снятию.

Затяните болты требуемым моментом.

Доработка запасной части при замене каркаса
спинки сиденья без центрального
подлокотника:

– в запчасти поставляется каркас спинки сиденья,

приспособленный для стыковки с подлокотником,

– необходимо сделать разрез в зоне лапы

кронштейна подлокотника (см. ниже).

Разрежьте лапу крепления по метке (F).

Отогните лапу крепления от облицовки (G).

Издание 2-е
