НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55A

55A-3

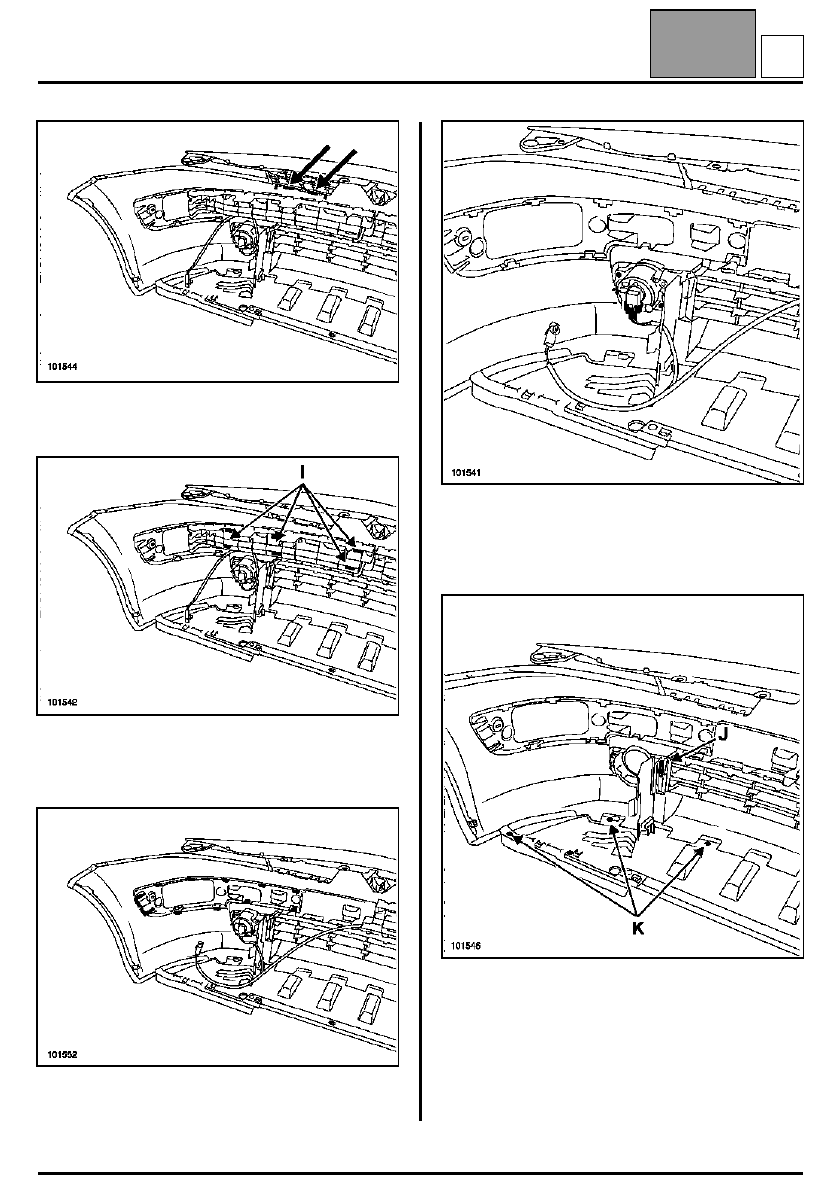

Отожмите нижние защелки и снимите решетк у
облицовки радиатора движением вперед.

Отожмите пружинные держатели (I).

Снимите буфер.

Отсоедините держатели и снимите наружный
направляющий выступ.

Снимите два болта крепления противотуманной
фары.

Разъедините разъем.

Высверлите заклепки (J).

Отсоедините фиксатор (K).

Снимите нижний кожух.

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55A

55A-4

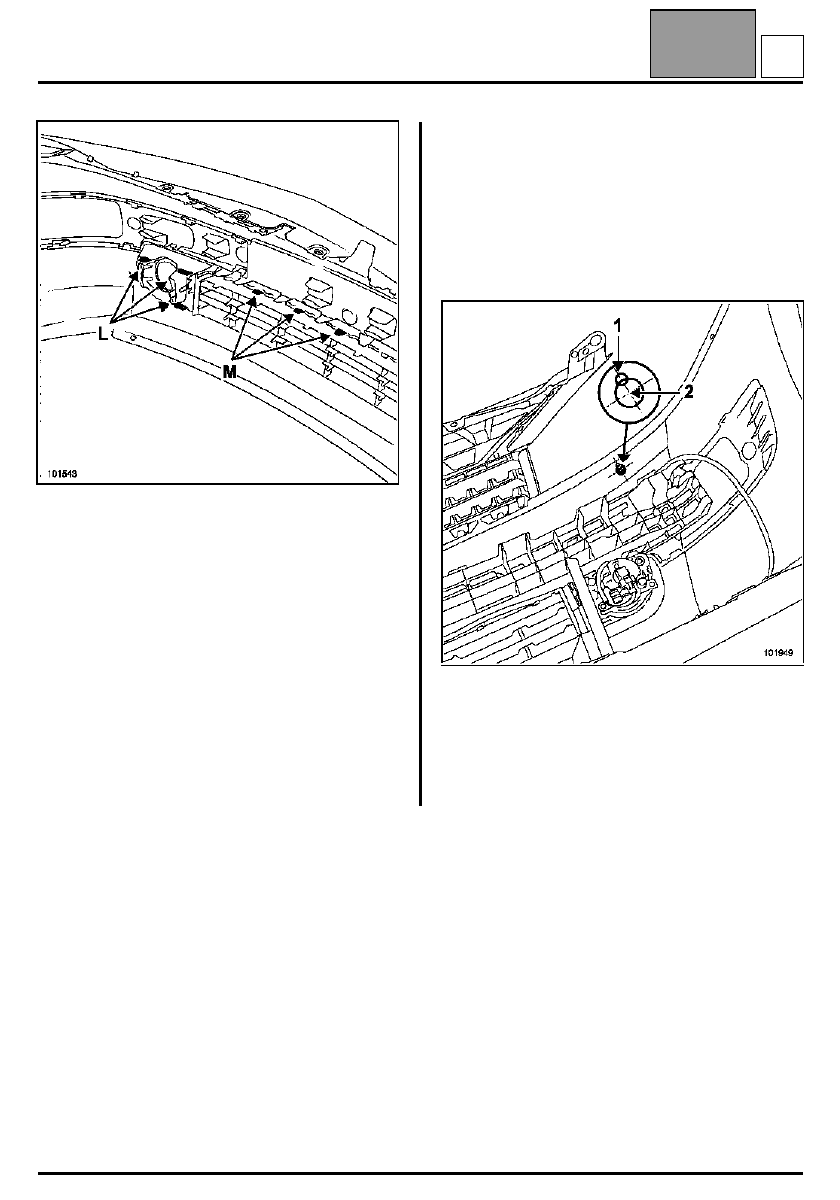

Отсоедините фиксаторы (L).

Снимите декоративную накладку противотуманной
фары.

Отсоедините фиксаторы (M).

Снимите центральную решетку.

УСТАНОВКА

ДОРАБОТКА ЗАПАСНОЙ ЧАСТИ ДЛЯ
УСТАНОВКИ ЖИКЛЕРОВ ОМЫВАТЕЛЕЙ ФАР

ПРИМЕЧАНИЕ:
Перед покраской необходимо в соответствии с
разметкой просверлить отверстия в бампере, если
в нем устанавливаются жиклеры омывателей фар.

Используйте:
– сверло диаметром 3 миллиметра для сверления

установочного отверстия (1),

– сверло диаметром 3 миллиметра для сверления

центрирующего отверстия и завершите
операцию подготовки отверстия под жиклер при
помощи зенкера (2).

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55A

55A-5

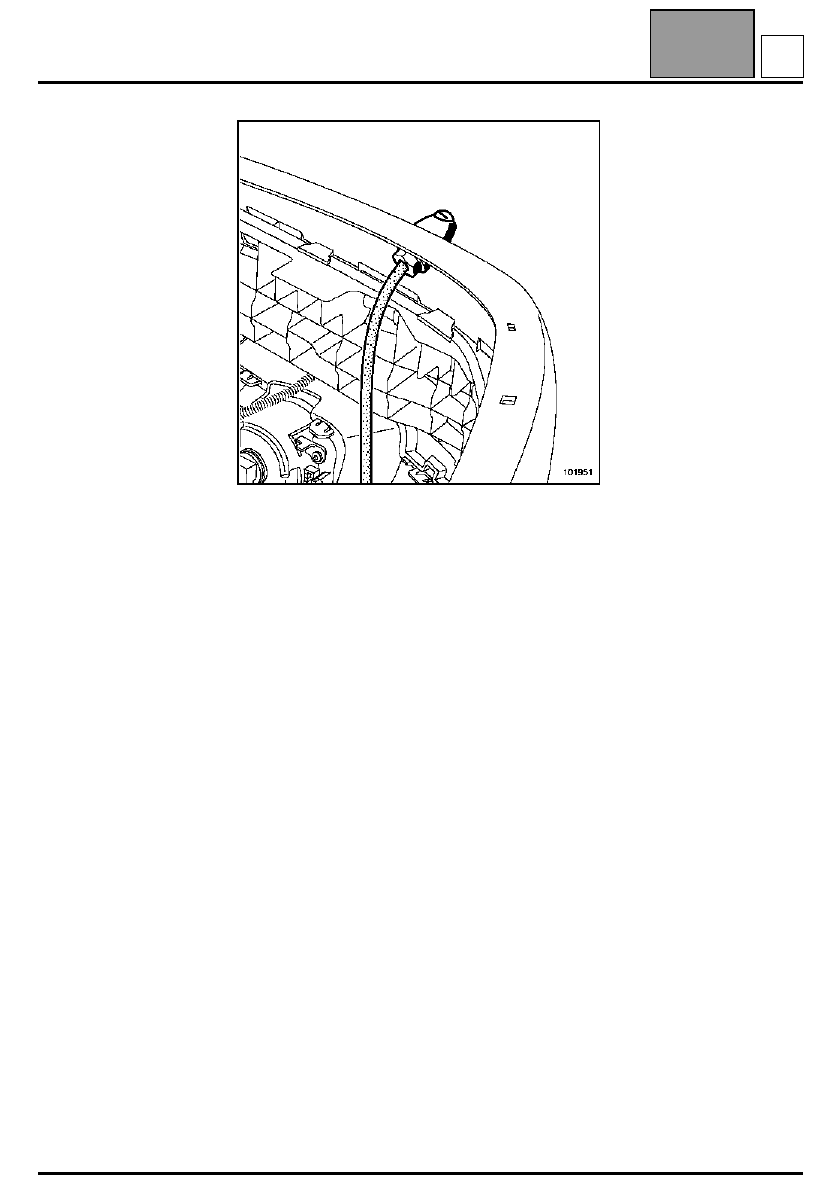

Перед установкой жиклеров убедитесь в наличии
уплотнительной прокладки.

Затяните с небольшим усилием гайку.

Подсоедините шланги подвода жидкости к
жиклерам омывателей фар и колодку проводов
питания противотуманных фар.

Установка производится в порядке, обратном
снятию.

A

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Задний бампер

55A

55A-6

Задний бампер

СНЯТИЕ

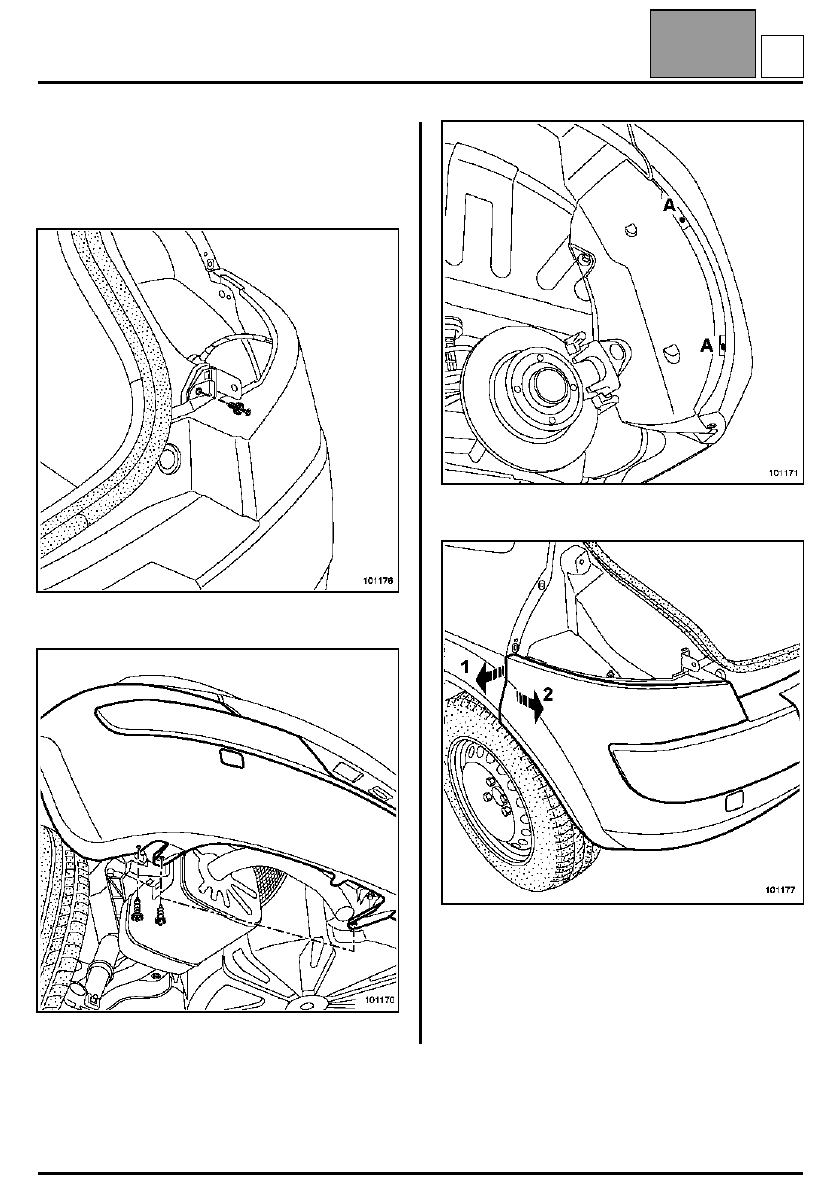

Снимите задние фонари.

Установите автомобиль на подъемник.

Снимите пластмассовые заклепки.

Отверните нижние болты.

Выверните болты (A).

Отожмите защелки бампера (1).

Отсоедините бампер (2).
