ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54A

54A-5

Стекло передней двери

ПРИМЕЧАНИЕ:
В случае замены двери или при проведении
кузовных работ см. главу 47A.

ПРИМЕЧАНИЕ:
Замена стекла может осуществляться двумя
способами:

1

если на стекле имеются царапины и выбоины
(см. первый способ).

2

если стекло разбито (см. второй способ).

Первый способ

СНЯТИЕ

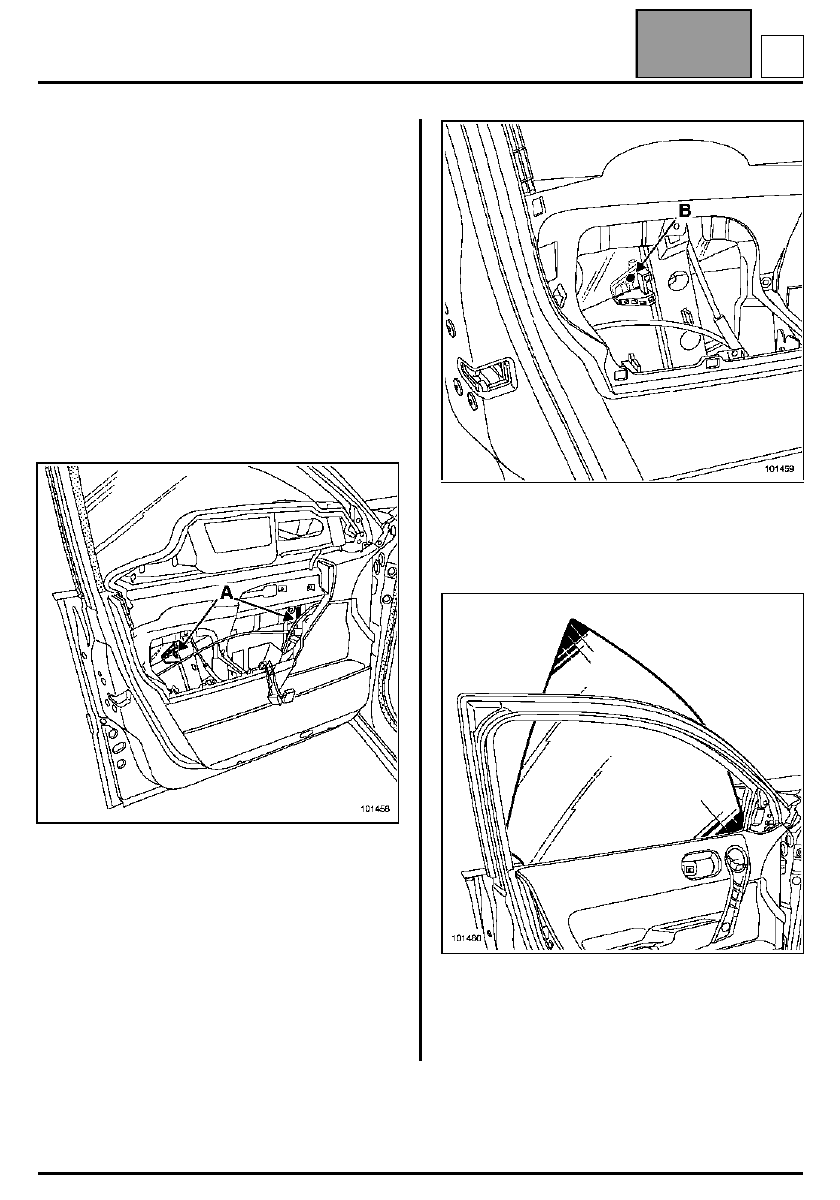

Откройте люк обивки двери (см. главу 72A-B).

Установите стекло так, чтобы получить доступ
к двум фиксаторам (A).

Снимите выступ (B), потянув стекло вверх.

Для облегчения дост упа к правому фиксатору
отсоедините решетку громкоговорителя.

Снимите стекло.

ПРИМЕЧАНИЕ:
Снимать уплотнитель проема или подоконные
уплотнители не требуется.

Издание 2-е

B

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54A

54A-6

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Второй способ

СНЯТИЕ

Откройте люк обивки двери (см. главу 72A-B).

ПРИМЕЧАНИЕ:
Необходимо снять обивку двери для того, чтобы
удалить пылесосом осколки стекла и очистить
ползуны стеклоподъемника.

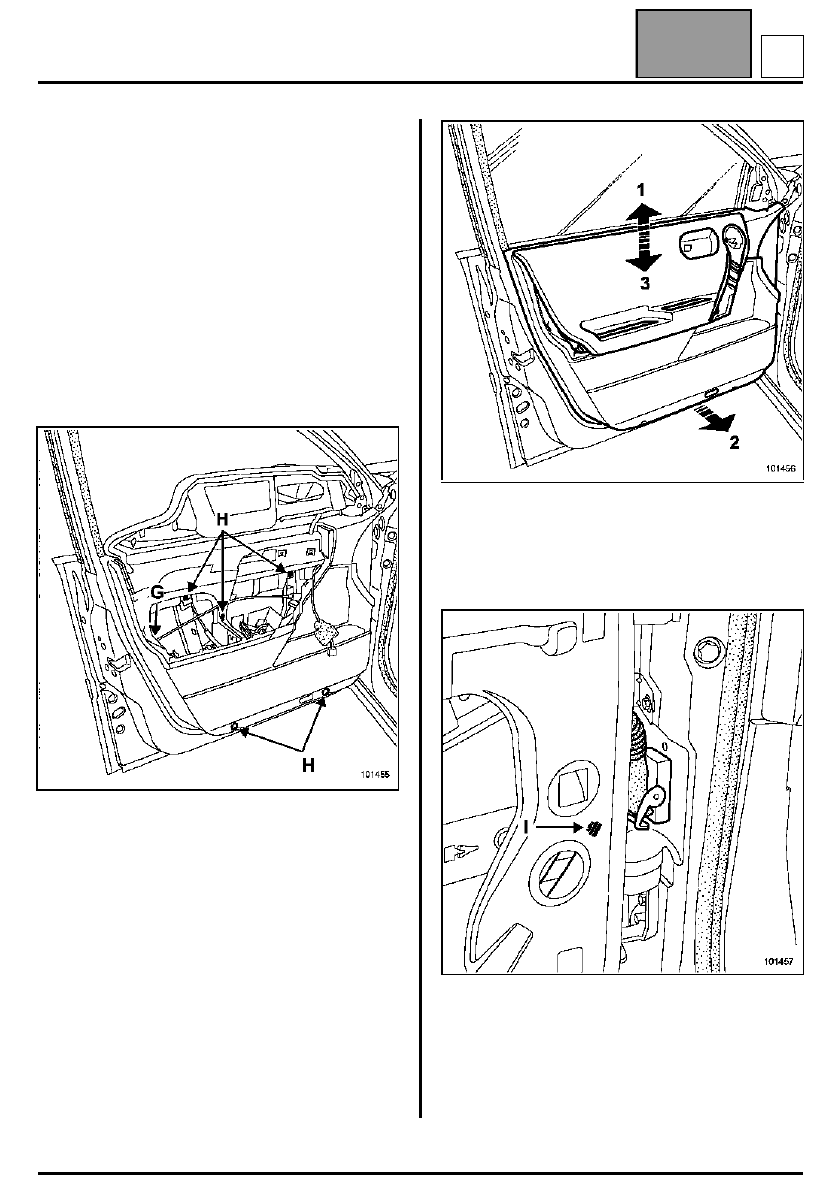

Отсоедините:
– колодку проводов от замка (G),
– две колодки проводов от модуля ручки (если

автомобиль оборудован системой "свободные
руки").

Отверните болты (H).

ПРИМЕЧАНИЕ:
Электродвигатель стеклоподъемника так же, как и
жгут проводов крепится на обивке двери.

1

Снимите обивку движением верх.

2

Отодвиньте ее в сторону и в нижней части
извлеките из короба двери ползуны
стеклоподъемника.

3

Снимите обивку, перемещая ее вниз.

Разъедините разъем средней стойки.

Отожмите пружинный фиксатор (I).

Снимите обивку двери в сборе
с электродвигателем стеклоподъемника и жгутом
проводов.

Издание 2-е

B

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54A

54A-7

УСТАНОВКА

Очистите короб двери пылесосом.

Очистите:
– внутреннюю сторону уплотнителя проема,
– ползуны стеклоподъемника.

Установка производится в порядке, обратном
снятию.

Издание 2-е

B

ОСТЕКЛЕНИЕ КУЗОВА

Опускное стекло задней двери

54A

54A-8

Опускное стекло задней двери

ПРИМЕЧАНИЕ:
В случае замены двери или при проведении
кузовных работ см. главу 47A.

ПРИМЕЧАНИЕ:
Замена стекла может осуществляться двумя
способами:
1

если на стекле имеются царапины и выбоины
(см. первый способ).

2

если стекло разбито (см. второй способ).

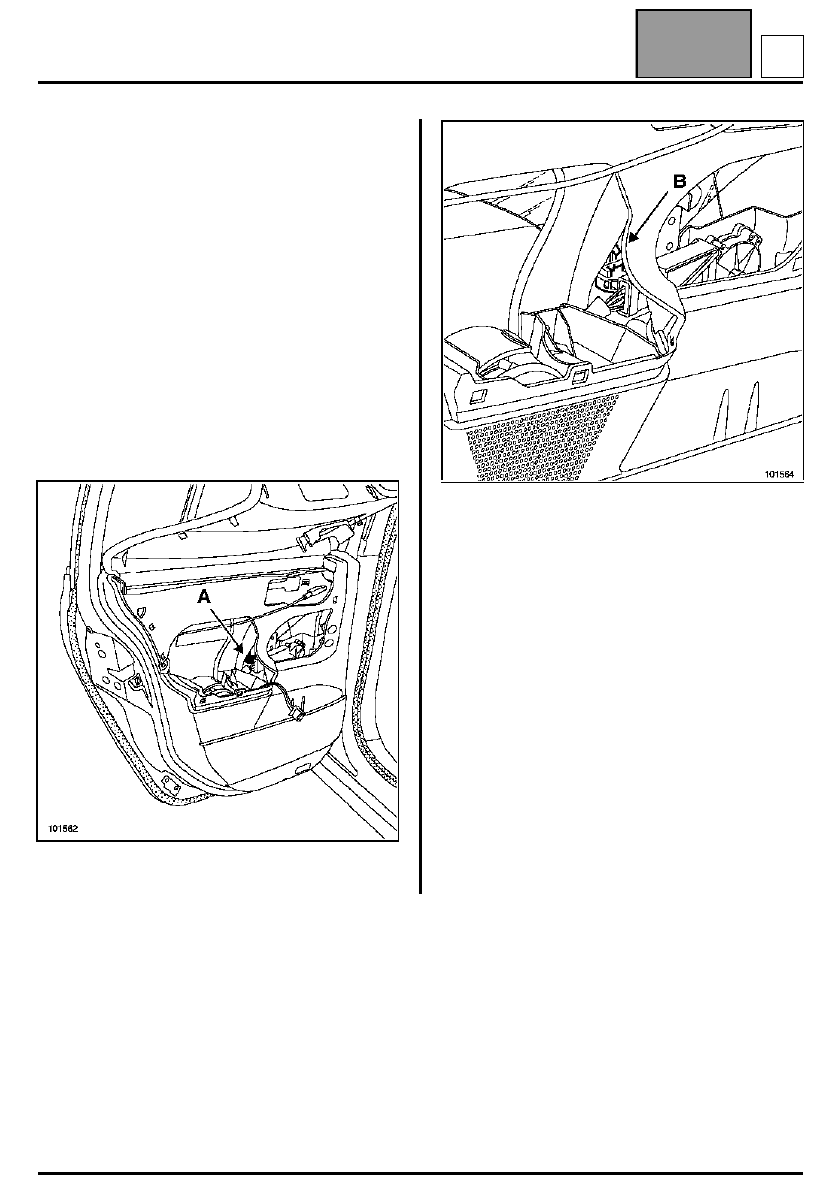

Первый способ

СНЯТИЕ

Откройте люк обивки двери (см. главу 72A-D).

Снимите наружный подоконный уплотнитель.

Установите стекло так, чтобы получить доступ
к фиксатору (A).

Снимите выступ (B), потянув стекло вверх.

Опустите стекло в короб двери.

Отсоедините стекло от желобка неподвижной
стойки.

ПРИМЕЧАНИЕ:
Снимать уплотнитель не требуется.

Выньте стекло снаружи двери.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

Издание 2-е

C
