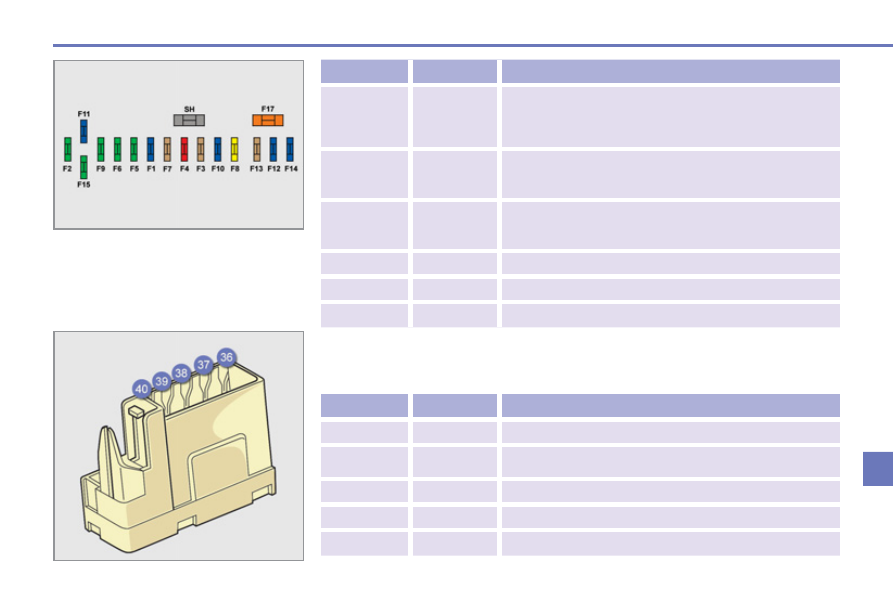

11

203

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

   Предохранитель №       Номинальный ток

  Защищаемая цепь

   F12

   15 A

 Комбинация приборов, панель сигнализаторов ремня и

подушки безопасности переднего пассажира, кондиционер

воздуха, блок памяти сиденья водителя, выключатели в

зоне сидений 2го ряда, модуль учебного автомобиля.

   F13

   5 A

 Электронный блок системы управления двигателем, подушки

безопасности, рычаг селектора секвентальной автоматической

коробки передач, коммутационный блок прицепа.

   F14

   15 A

 Многофункциональный дисплей, усилитель, гарнитура

"свободные руки", датчик дождя / освещенности, ЭБУ

системы помощи при парковке.

   F15

   30 A

 Система запирания замков и суперблокировки.

   F17

   40 A

 Обогрев заднего стекла и наружных зеркал заднего вида.

   SH

   -

 Шунт PARC.

   Предохранитель №       Номинальный ток

  Защищаемая цепь

   G36

   30 A

 Подогрев сидений водителя и пассажира.

   G37

   5 A

 Блок памяти настроек места водителя, регулятор

подсветки.

   G38

   30 A

 Блок памяти сиденья водителя.

   G39

   30 A

 Цепь питания коммутационного блока прицепа.

   G40

   30 A

 Усилитель Hi-Fi.

11

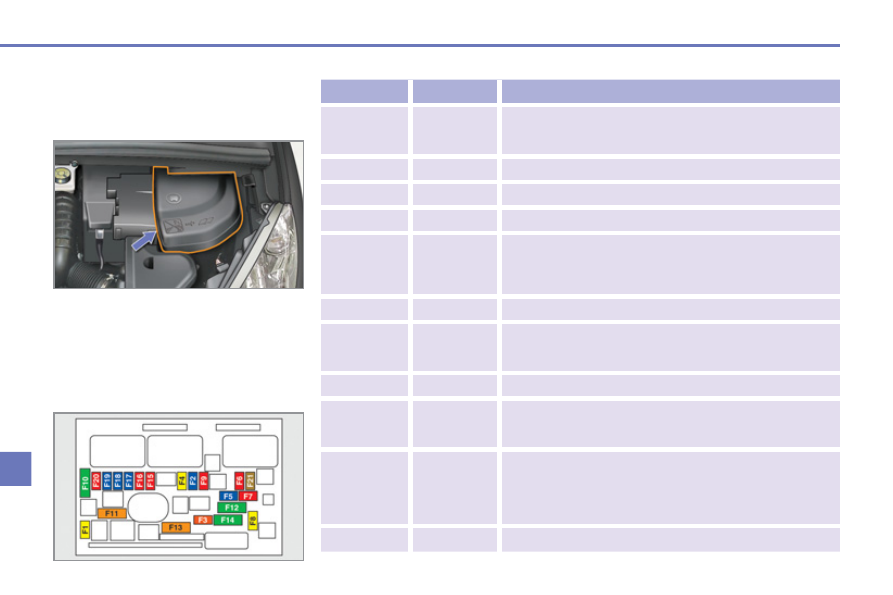

204

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Блок электрических

предохранителей в моторном отсеке

 Этот  блок  предохранителей  расположен  в

моторном  отсеке  возле  аккумуляторной  ба-

тареи (с левой стороны).

   Предохранитель №       Номинальный ток

  Защищаемая цепь

   F1

   20 A

 Питание ЭБУ двигателя, электроклапаны насоса-форсунки

и система рециркуляции отработавших газов EGR

(на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI).

   F2

   15 A

 Звуковой сигнал.

   F3

   10 A

 Омыватель переднего и заднего стекол.

   F4

   20 A

 Омыватель фар.

   F5

   15 A

 Электромагнитные клапаны адсорбера, электрический

редукционный клапан системы турбонаддува

(на двигателе 1,6 л THP), подогреватель масляных паров

(1,6 л THP), подогреватель дизтоплива (1,6 л HDI).

   F6

   10 A

 Цепь датчика скорости движения автомобиля, ЭБУ систем ABS/ESP.

   F7

   10 A

 ЭБУ усилителя рулевого управления, автоматическая

коробка передач, датчик уровня охлаждающей

жидкости.

   F8

   25 A

 Выключатель стартера.

   F9

   10 A

 Диагностический разъем, адаптивные фары, датчик

расхода воздуха (на дизеле), насос для подачи присадки

в сажевый фильтр (на дизеле).

   F10

   30 A

 Компоненты системы электронного управления двигателем

(на бензиновом: катушки зажигания, электромагнитные

клапаны, датчики кислорода, форсунки, элементы системы

подогрева, топливный насос, электронный термостат; на дизеле:

электромагнитные клапаны, элементы системы подогрева).

   F11

   40 A

 Электровентилятор системы кондиционирования.

  Доступ к предохранителям
   )   Снимите крышку с фиксаторов.
  )   Замените предохранитель (см. соответс-

твующий раздел).

  )   После  завершения  работы  тщательно  за-

кройте крышку блока предохранителей.

  Перечень предохранителей

11

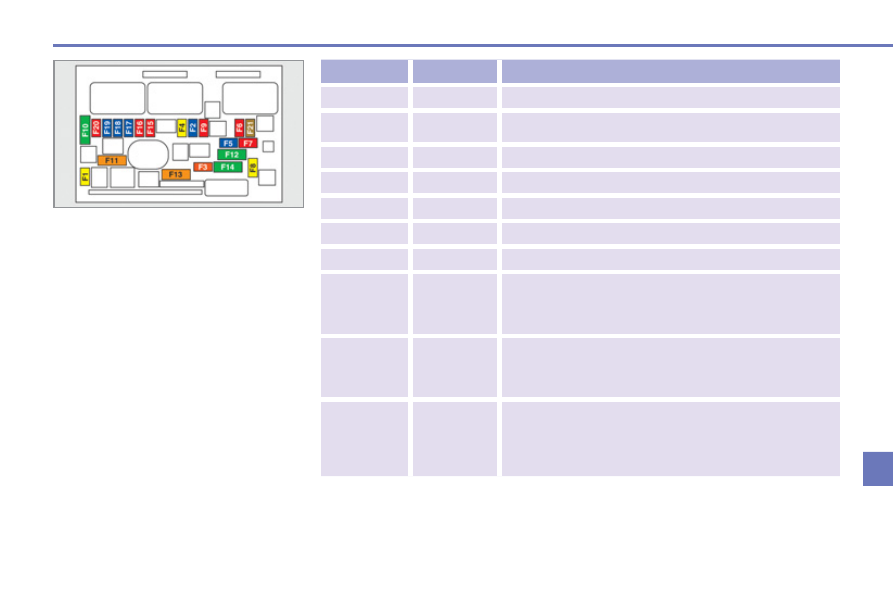

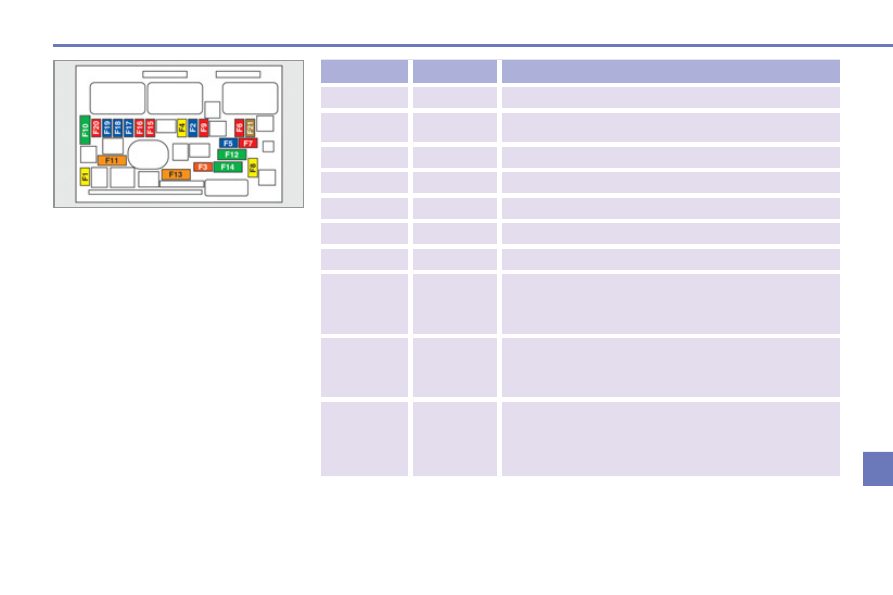

205

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

   Предохранитель №       Номинальный ток

  Защищаемая цепь

   F12

   30 A

 Малая / большая скорость работы очистителя ветрового стекла.

   F13

   40 A

 Питание интеллектуального коммутационного блока

(+ от замка зажигания).

   F14

   30 A

 Электромагнитный клапан давления турбонаддува.

   F15

   10 A

 Правая фара дальнего света.

   F16

   10 A

 Левая фара дальнего света.

   F17

   15 A

 Левая фара ближнего света.

   F18

   15 A

 Правая фара ближнего света.

   F19

   15 A

 Подогреватель масляных паров (1,4 л и 1,6 л VTi),

электромагнитный клапан адсорбера (1,4 л и 1,6 л VTi), датчики

кислорода (на бензиновых двигателях), электромагнитные

клапаны системы охлаждения воздуха (на дизельных двигателях).

   F20

   10 A

 Электронный термостат, электромагнитные клапаны системы

регулирования топливоподачи, датчик расхода воздуха (1,6 л THP 200),

электромагнитный клапан системы регулирования давления турбонаддува

(дизель), датчик уровня охлаждающей жидкости (на дизеле).

   F21

   5 A

 Питание реле вентилятора системы охлаждения

двигателя, выключатель реле системы Valvetronic

(1,4 л и 1,6 л VTi), охлаждение турбонаддува (1,6 л THP),

двигатель Valvetronoc (1,6 л THP 200), датчик расхода

воздуха (1,6 л HDI).

11

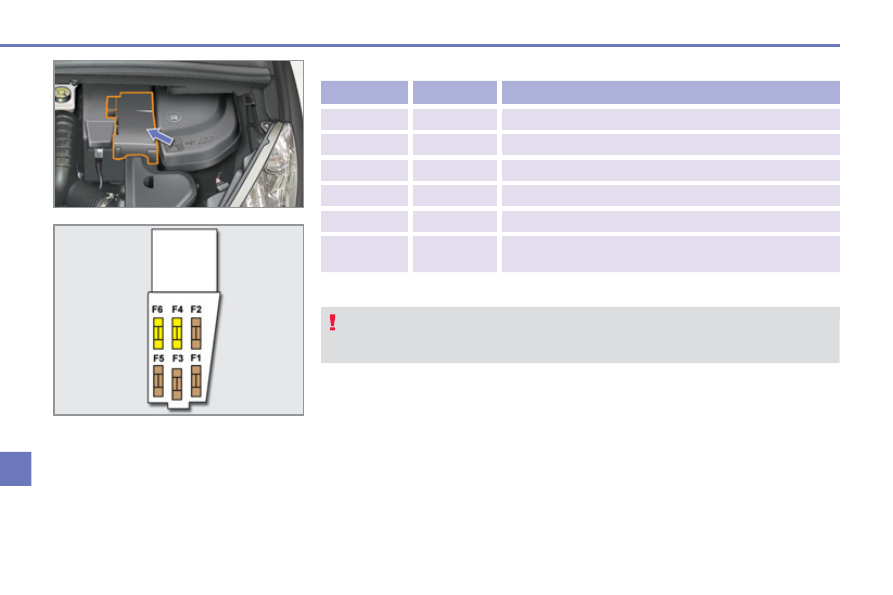

206

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Все работы с остальными предохранителями (рассчитанными на средний и большой

ток) должны производиться только в сервисной сети PEUGEOT или в специализиро-

ванном техцентре.

   Предохранитель №

   Номинальный ток

  Защищаемая цепь

   F1

   -

 Не используется.

   F2

   5 A

 Двухфункциональный контактор тормозной системы.

   F3

   5 A

 Процессор цепи заряда АКБ.

   F4

   25 A

 Электромагнитные клапаны ABS/ESP.

   F5

   -

 Не используется.

   F6

   15 A

 Коробка передач (механическая секвентальная или

автоматическая).

  Перечень предохранителей, расположенных над АКБ
