Ч а с т ь А:  С и с т е м ы  з а ж и г а н и я / н а к а л и в а н и я и  у п р а в л е н и я  д в и г а т е л е м

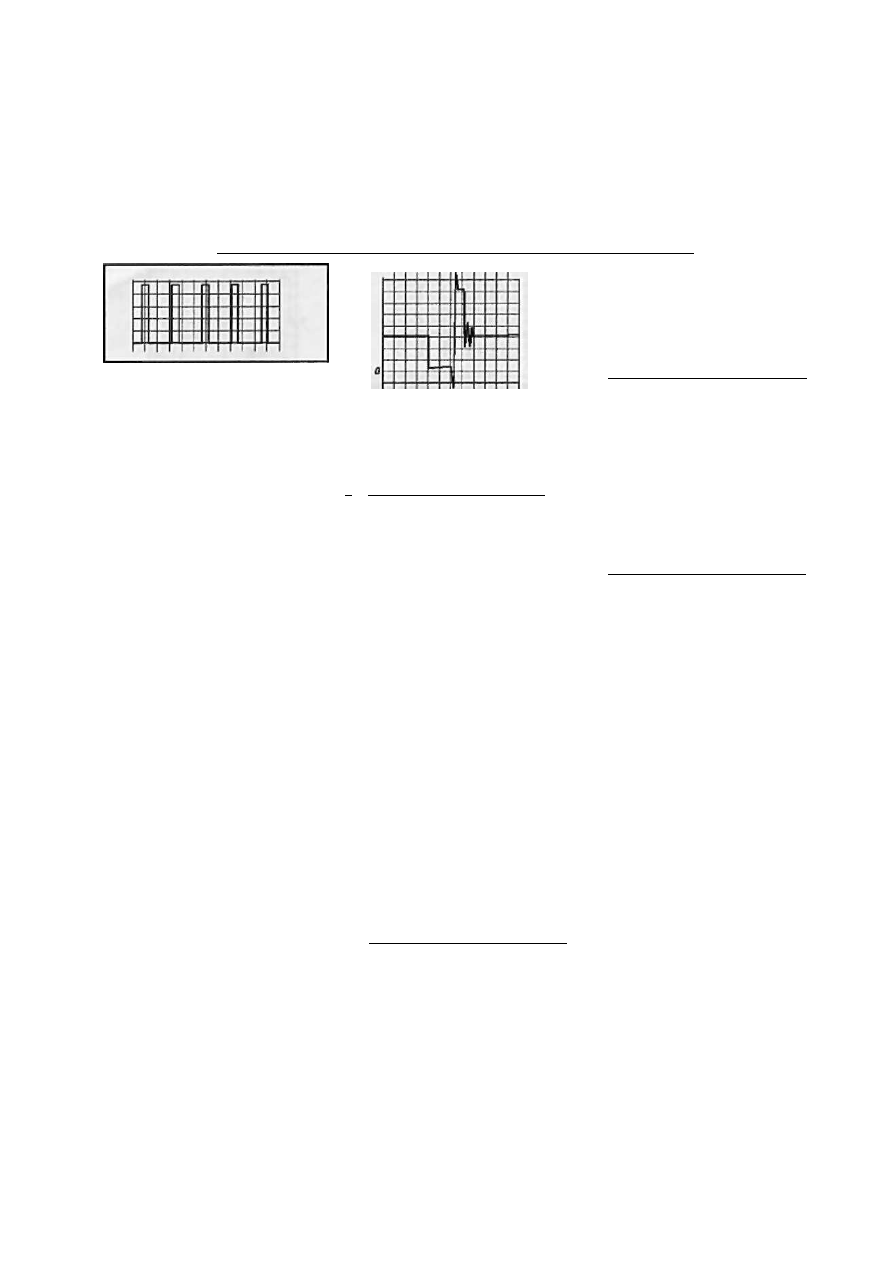

4.63 Осциллограмма управляющего

сигнала  у с и л и т е л я зажигания

60 Если добиться однозначности фор­
мы сигнала не удается, замените датчик
KS, либо проверьте состояние электро­
проводки его цепи.

Сигнал зажигания на выходе

усилителя

61 Подсоедините осциллограф между

клеммой усилителя зажигания ЕСМ и

массой.

62 Прогрейте двигатель до нормальной

рабочей температуры и оставьте его

работающим на холостых оборотах.
63 На экран осциллографа должна вы­

даваться последовательность прямоу­

гольных импульсов постоянного тока.

Сравните форму принимаемого сигнала

с приведенной

 на сопр. иллюстрации

эталонной осциллограммой, уделяя при­

стальное внимание совпадению таких

параметров, как амплитуда, частота и

форма импульсов.
64 При увеличении оборотов двигате­

ля частота сигнала должна увеличивать­

ся прямо пропорционально.

Первичная обмотка катушки

зажигания

65 Подсоедините осциллограф между

клеммой катушки зажигания ЕСМ и мас­

сой.
66 Прогрейте двигатель до нормальной

рабочей температуры и оставьте его

работающим на холостых оборотах.
67 Сравните форму принимаемого сиг­

нала с приведенной

 на сопр. иллюст­

рации эталонной осциллограммой, - по­

ложительные броски напряжения долж­

ны иметь постоянную амплитуду.

68 Неравномерность бросков может

быть вызвана чрезмерным сопротивле­

нием вторичной обмотки, а также неисп­

равностью состояния ВВ провода катуш­

ки или свечного провода.

4.67 Осциллограмма сигнала на

клемме первичной обмотки катушки

зажигания

5 Снятие и установка ЕСМ

З а м е ч а н и е : Если ЕСМ снимается с це­

лью его замены, предварительно считай­

те из памяти процессора коды неисп­

равностей (при их наличии).

1 Порядок снятия электронного моду­

ля системы управления бензинового

двигателя приведен в описании проце­

дур снятия инжекторов впрыска бензи­

нового двигателя (см. Главу 4, Раздел

15). Модуль, как правило, крепится сверху

двигателя, для его снятия необходимо

отсоединить подводящие разъемы элек­

тропроводки и вывернуть болты крепле­

ния

 (см. иллюстрации 15.5 и 15.6 к

Главе А).

2 Подробная информация по процеду­
ре сянтия модуля управления двигате­

лем дизельных моделей отсутсвует. Од­

нако она не представляет особой слож­
ности - необходимо установить место­
положение модуля, определить способ и
элементы его крепления и, отсоеденив
электропроводку, снять модуль.
3 Установка производится в порядке,

обратном порядку снятия. Если уста­

навливается новый ЕСМ, его следует зап­
рограммировать при помощи диагности­

ческого прибора (см. Раздел 3).

6 Свечи, катушки и модуль

зажигания - общая

информация

1 Описание снятия/установки модуля

зажигания и замены свечей зажигания
приведено в Разделе 22 Главы 1.
2  Д л я каждой свечи предназначена
своя катушка зажигания, которая встро­

ена в сборку модуля зажигания. Разбор­
ка и ремонт модуля в условиях обычной
ремонтной мастерской не производит­

ся - модуль заменяется целиком.

7 Угол опережения

зажигания - общая

информация

1 Угол опережения зажигания програм­

мируется в электронном модуле управ­

ления двигателем и корректируется ав­

томатически при работе двигателя.
2 Перед программированием необхо­
димо проверить совпадение всех меток

при выставлении ВМТ поршня соответ­

ствующего (как правило первого) цилин­
дра двигателя в такте сжатия (см. Главу
2, Раздел 6).

8 Снятие и установка свечей

накаливания

1 Описание процедуры снятия и уста­

новки свечей накаливания приведена в

Главе 4. Раздел 11.

2 Проверьте свечи на наличие меха­

нических повреждений, - в случае необ­

ходимости произведите замену.
3 Проверка работоспособности свечи

накаливания может быть произведена

путем подачи на нее напряжения 12 В,-

исправная свеча должна своевременно

раскаляться (будьте осторожны, не обо­

жгитесь):

a) Источник питания должен быть

оборудован плавким предохранителем

для защиты от короткого замыкания;

b) Зажмите свечу в тиски с мягки­

ми губками, - не забывайте, что ее ра­

бочий элемент раскаляется докрасна;
c) После проверки дайте свече ос­

тыть в течение нескольких минут, что­

бы не обжечься.

4 Рабочий элемент исправной свечи

должен раскалиться докрасна не по­

зднее, чем через 5 секунд. Если  д л я ра­

зогрева свечи требуется заметно боль­

ше времени, или наконечник раскаляет­

ся лишь в средней части, свечу необхо­

димо заменить.

5 Для более основательной проверки

свечей используется специальное обо­

рудование, которое доступно практичес­

ки на любой СТО.

Г л а в а 5  С и с т е м ы  э л е к т р о о б о р у д о в а н и я  д в и г а т е л я

Часть В: Системы заряда и запуска

217

9 Аккумуляторная батарея -

отключение, снятие и

установка, приобретение

новой батареи

Замечание: Общая информация по об­
служиванию и зарядке аккумуляторной
батареи приведена в Гпаве 1, Раздел 11
Руководства.

Отключение батареи

1 При проведении ремонтных работ

всегда рекомендуется отсоединять ак­
кумуляторную батарею. В принципе, если

аккумулятор требуется отключить без
снятия его с автомобиля, достаточно
отсоединить только провод от отрица­
тельной клеммы, но во избежание каких-

либо непредвиденных случайностей, ре­

комендуется отсоединять оба провода и
закрывать аккумуляторную батарею за­
щитной крышкой (при соответствующей
комплектации). Внимание: Отрицатель­

ный провод всегда отсоединяется в пер­
вую очередь и подсоединяется в после­

днюю!

2 На автомобиль установлено несколь­

ко систем, требующих постоянного энер­

госнабжения. Отключение аккумулятор­
ной батареи неизбежно приводит к сти­
ранию хранящейся в памяти системы уп­
равления двигателем информация об
оптимальных настройках, отключению
часов, уничтожению введенного в радио­
приемник охранного кода и т.п. Прежде
чем производить отключение батареи
внимательно ознакомьтесь с приведен­
ными ниже рекомендациями:

a) На оборудованных единым зам­
ком моделях, не забудьте извлечь из
замка зажигания и положить в карман

ключ, - при подключении батареи про­
изойдет автоматическое запирание
всех дверей;
b) Отключения батареи приведет к
стиранию из памяти ЕСМ всех нара­

ботанных настроечных параметров
(кроме базовых установок). К числу
таких параметров относятся; величи­
на оборотов холостого хода, макси­

мальная частота оборотов и коды не­
исправностей системы самодиагнос­

тики. При необходимости перед от­

ключением батареи произведите счи­

тывание диагностических данных (см.

Раздел 3). После подключения все ут­

раченные наработанные настройки
восстановятся автоматически, однако

для этого системе управления потре­

буется некоторое время, в течение

которого двигатель может работать
нестабильно в различных режимах;
c) Если аккумуляторная батарея
была отключена при включенной про­

тивоугонной сигнализации, система

останется в том же режиме и после
подключения батареи. Возможно сра­

батывание звуковой сигнализации при
подключении клемм аккумуляторной
батареи;

d) На оборудованных путевым ком­

пьютером моделях отключение бата­

реи приведет также к удалению всех

внесенных в процессе эксплуатации
компьютера пользовательских данных;

e) Установленная на автомобиле
информационно-развлекательная си­
стема оборудована охранным кодом,
прежде чем отсоединять батарею удо­
стоверьтесь в том, что располагаете
правильной комбинацией для введе­
ния аппаратуры в действие. Охранный
код указан в руководстве по эксплуа­

тации информационно-развлекатель­

ной системы - он должен храниться
вне автомобиля. В случае утраты ком­
бинации обращайтесь за помощью к
специалистам фирменной станции

техобслуживания Opel. Замечание:

На моделях выпуска с 2005 года ох­

ранный код распознается электронной
системой без вмешательства владель­
ца и его ввод при подключении акку­
муляторной батареи не требуется.

3 Избежать неприятных последствий
отключения аккумуляторной батареи
можно при помощи внешнего источника
питания, - подробные правила пользо­
вания подобными устройствами приво­

дятся в инструкции по их эксплуатации.

Как правило, такие источники питания
подключаются к гнезду прикуривателя,
после чего штатная батарея может быть
спокойно отсоединена. Вырабатываемо­
го источником тока должно хватать для
питания памяти модуля управления, пре­

дотвращения блокировки магнитолы и
сохранения работоспособности часов.

Внимание: Некоторые из подобных ус­
тройств могут подать в систему ток, до­

статочный для нормального функциони­

рования и других потребителей энергии.

Перед обслуживанием компонентов

электрооборудования удостоверьтесь,

что соответствующий потребитель пол­
ностью обесточен!
4 После подключения батареи необхо­

димо произвести согласование электро­

приводов стеклоподъемников и верхне­
го люка (при соответствующей комплек­

тации) (см. Главу «Органы управления и

приемы эксплуатации»).

Приобретение новой батареи

5 При покупке необходимо выбирать
новую аккумуляторную батарею с таким
же номинальным напряжением - 12 В, и
емкостью (измеряется в ампер-часах
(Ah)), которые были у заменяемой бата­
реи.
6 В зависимости от установленного на

двигатель генератора, системы пуска
двигателя и количества потребителей

электроэнергии на автомобиль может

быть установлена аккумуляторная бата­
рея емкостью 36 Ah/44 Ah/55 Ah/60 Ah/
66Ah/70 Ah. Емкость батареи соответ­
ствующая конкретному автомобилю ука­
зывается в технической документации,
прилагающейся к нему при продаже.
Если в процессе эксплуатации необхо­

димо изменить количество потребителей
электроэнергии, например при установ­

ке нового оборудования, обратитесь за
консультацией на  С Т О компании Opel,

там подробно проконсультируют о воз­

можности таких изменений, помогут по­

добрать, установить и провести соответ­

ствующие регулировки двигательного
электрооборудования. Иначе, если будет
использоваться аккумуляторная батарея
с меньшей против требуемой емкостью,
это будет приводить к постоянному пе­
резаряду батареи, выкипанию электро­
лита и постепенному разрушению плас­

тин батареи, в результате срок эксплуа­
тации батареи резко снизится. Кроме
того, отдаваемая емкость может быть

недостаточной для запуска двигателя

особенно при холодных запусках в зим­

нее время года. Приобретение батареи
большей по сравнению с номинальной

емкости не дает выигрыша по сроку ее
службы, т.к. постоянный недозаряд при­

ведет к сульфатации пластин. Исполь­

зование батареи с чрезмерно высоким
пусковым током чревато сжиганием об­
моток стартера.

7 Современные технологии позволяют

производить аккумуляторы, которые на­

дежно обеспечивают функционирование

всех систем при выполнении минималь­
ных работ по обслуживанию (см. Главу 1,
Раздел 11). При соблюдении правил эк­
сплуатации аккумулятор служит в тече­
ние 3-4 лет. Однако надо иметь в виду,
что управление работой двигателя на
современных автомобилях, в том числе
на моделях рассматриваемых в настоя­
щем Руководстве, производится посред­

ством электронных систем. Также уве­
личилось число электронного оборудо­

вания для обеспечения удобства и ком­
форта водителя и пассажиров. Все элек­

тронное оборудование очень требова­
тельно к постоянству и величине напря­
жения в электросети. Поэтому если по­
явилась необходимость в частой заряд­

ке аккумуляторной батареи, ухудшились

ее пусковые свойства и т.п. не стоит
откладывать с приобретением новой

батареи - это позволит сэкономить на
гораздо более дорогостоящем ремонте
электронных систем.

Снятие и установка

Замечание: Перед отсоединением ба­
тареи внимательно ознакомьтесь с при­

веденными выше рекомендациями.

8 Отключите все потребители электри­

ческого тока и выждите примерно 1 ми­

нуту для снятия внутреннего электричес-

218

Ч а с т ь  В :  С и с т е м ы  з а р я д а и  з а п у с к а

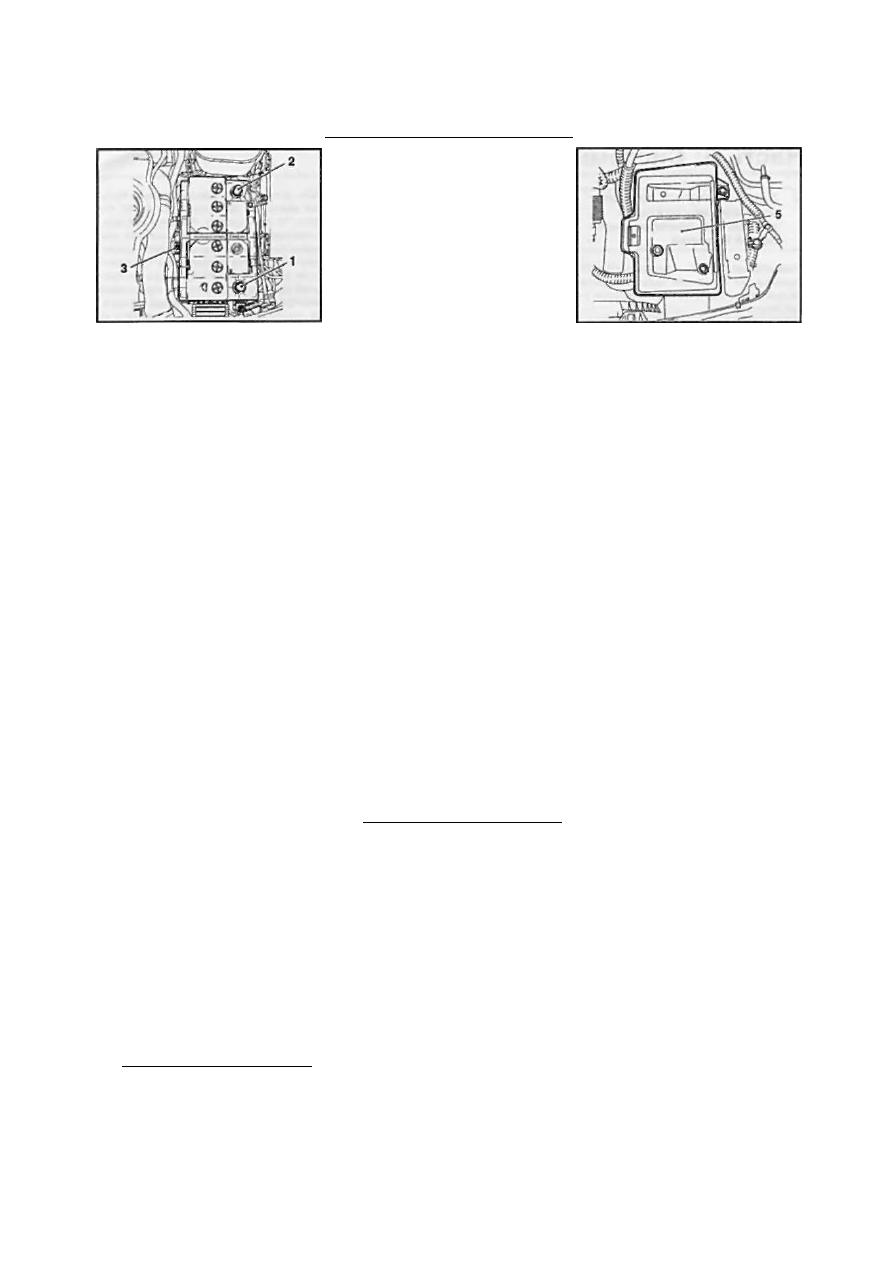

9.10 Аккумуляторная батарея

1 Отрицательная полюсная клемма

2 Положительная полюсная клемма

3 Крепежный болт монтажной скобы

кого напряжения на электронных схемах.

9 Батарея установлена в левом пере­

днем углу двигательного отсека и на

некоторых моделях может быть помеще­

на в защитный кожух.

10 При соответствующей комплектации

откройте крышку защитного кожуха, ос­

лабьте гайку клеммного наконечника и

отсоедините провод от отрицательной

полюсной клеммы

 (см. сопр. иллюст­

рацию).

11 При соответствующем исполнении

поднимите защитную крышку и отсое­

дините положительный провод.

12 Выверните крепежный болт, сними­

те монтажную скобу и извлеките бата­

рею из двигательного отсека

 (см. ил­

люстрацию 9.10).

13 В случае необходимости выверните

крепежные болты и снимите установоч­

ный поддон батареи  ( с м . сопр. иллю­

страцию), - не забудьте высвободить из

всех промежуточных фиксаторов элект­

ропроводку, разъемы и шланги которые

крепятся к поддону.

14 Установка производится в порядке,

обратном порядку демонтажа компо­

нентов. Пред подключением батареи

необходимо очистить ее поверхности

и клеммы от следов окисла и грязи (см.

Главу 1). После подсоединения прово­

дов смажьте клеммные узлы техничес­

ким вазелином.  В н и м а н и е : Отрицатель­

ный провод должен подсоединяться в

последнюю очередь! Не перепутайте по­

люса батареи при подсоединении про­

водов - это может стать причиной се­

рьезных повреждений генератора и дру­

гого электрооборудования! Убедитесь в

надежности крепления батареи.

15 После подключения батареи необхо­

димо произвести согласование электро­

приводов стеклоподъемников и верхне­

го люка (при соответствующей комплек­

тации) (см. Главу «Органы управления и

приемы эксплуатации»).

10 Проверка состояния и

замена проводов батареи

1 Регулярно осматривайте провода

батареи по всей их длине на наличие

признаков механических повреждении,

трещин и прогаров изоляции, а также

следов коррозии. Не забывайте, что на­

рушение качества электрического соеди­

нения контактных клемм способно при­

вести к затруднениям при запуске дви­

гателя, а также снижению эффективнос­

ти его отдачи.
2 Проверьте клеммные зажимы прово­

дов на наличие трещин, признаков вы­

падения медных жил и следов коррозии.

Присутствие скопившихся под слоем

изоляции вблизи клеммных наконечни­

ков белых порошкообразных отложений

говорит о развитии коррозии и необхо­

димости замены провода. Проверьте

клеммы батареи и зажимы крепления на

них наконечников проводов на наличие

признаков деформации, ослабления бол­

тов и следов коррозии.

3 При замене проводов следуйте ука­

зания, приведенным в Разделе 9. Не за­

будьте отсоединить отрицательный про­

вод даже в том случае, если замене под­

лежит один лишь положительный. Поста­

райтесь запомнить маршруты проклад­

ки обоих проводов с целью соблюде­

ния их при установке новых.

4 Возьмите подлежащий замене про­

вод с собой в магазин в качестве об­

разца. Чрезвычайно важным фактором

является соответствие конструкции за­

жимов провода форме соединительных

клемм на автомобиле.  З а м е ч а н и е : Как

правило, провода легко отличить друг от

друга по цвету изоляции, всегда черной

у отрицательного и красной у положи­

тельного. Кроме того, положительный

провод обычно имеет большее сечение.

5 Прежде чем подсоединять новый

провод к клемме батареи удостоверь­

тесь, что он свободно дотягивается до

нее без чрезмерного натяжения. Тща­

тельно зачистите полюсные клеммы ба­

тареи, затем слегка смажьте их бескис­

лотным вазелином.

11 Генератор - общая

информация, проверка,

снятие и установка

О б щ а я информация

1 На рассматриваемых автомобилях

используется генератор переменного

тока. При установке дополнительного

электрооборудования проверьте, чтобы

мощности генератора было достаточно

для обеспечения новых потребителей

электроэнергией.

2 Привод генератора осуществляется

мультиреберным ремнем от коленчато­

го вала двигателя.
3 Генератор представляет собой элек­

трическую машину с электромагнитным

возбуждением,  д л я преобразования пе­

ременного тока в постоянный в генера­

тор встроен выпрямитель. Регулировка

выходного напряжения осуществляется

встроенным регулятором.
4 При работе генератора электричес-

9.13  Б о л т ы крепления установочного

поддона батареи

кий ток, протекающий по обмотке воз­

буждения, создает вокруг полюсов ро­

тора магнитный поток. При вращении

ротора происходит периодическая сме­

на его магнитных полюсов под каждым

зубцом статора, в результате, проходя­

щий через зубцы магнитный поток, не­

прерывно изменяется по величине и на­

пряжению. Этот переменный магнитный

поток создает в обмотке статора элект­

родвижущую силу (ЭДС).
5 При высокой частоте вращения

ротора, когда выходное напряжение

г е н е р а т о р а начинает превышать

1 3 . 6 +  1 4 . 5 В, регулятор напряжения

запирается, и ток через обмотку возбуж­

дения не проходит. Когда напряжение

снижается, регулятор вновь отпирается,

обеспечивая свободу пропускания тока

через обмотку возбуждения. Чем выше

частота вращения ротора, тем дольше ре­

гулятор остается запертым и, тем соот­

ветственно сильнее снижается напряже­

ние на выходе генератора. Процесс за­

пирания и отпирания регулятора проис­

ходит с высокой частотой, поэтому вы­

ходные колебания остаются практичес­

ки незаметными и напряжение генера­

тора можно считать постоянным, поддер­

живаемым на уровне  1 3 . 6 + 1 4 . 5 В.

6 Система зарядки не требует перио­

дического обслуживания, однако провер­

ку состояния и замену приводного рем­

ня генератора, аккумуляторной батареи

и ее электропроводки следует произво­

дить на регулярной основе в соответ­

ствии с графиком ТО (см. Главу 1).
7 Исправность системы заряда контро­

лируется при помощи соответствующей

лампы на комбинации приборов (см.

Главу «Органы управления и приемы эк­

сплуатации». Раздел 16).

М е р ы  б е з о п а с н о с т и  п р и
о б с л у ж и в а н и и генератора

• Не отключайте батарею или регуля­

тор напряжения при работающем дви­

гателе;
• Не замыкайте на массу клемму воз­

буждения генератора или закрепленный

на ней кабель;
• Не путайте порядок подключения

электропроводки регулятора напряже­

ния;

Г л а в а 5  С и с т е м ы  э л е к т р о о б о р у д о в а н и я  д в и г а т е л я

219

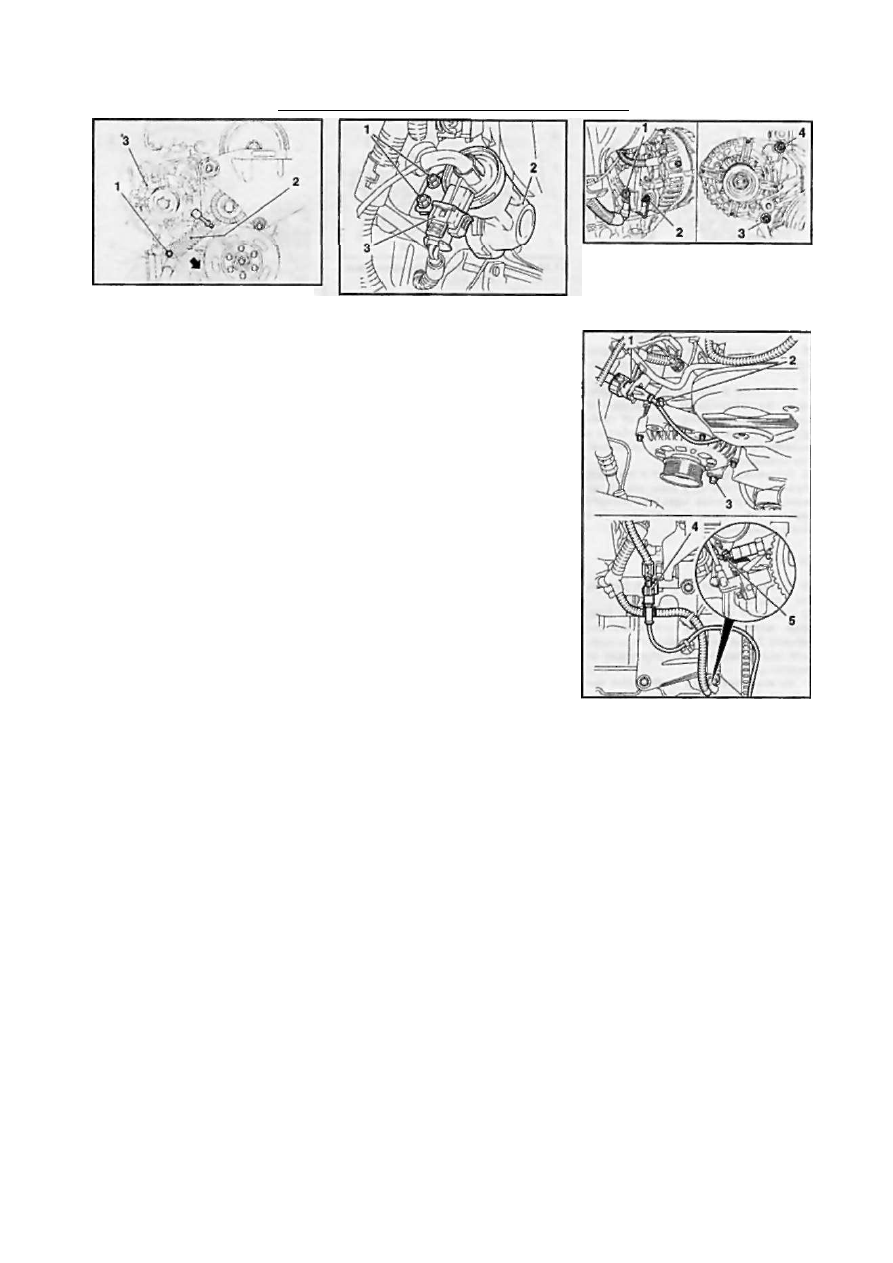

11.15 Натяжное  у с т р о й с т в о (2)  м у л ь т и

реберного ремня

1 Крепежный болт натяжного устрой­

ства

3 Генератор

• При зарядке аккумуляторной батареи
без снятия ее с автомобиля проследите,
чтобы от нее были отсоединены оба
провода;
• Помните, что включение замкнутого
на массу регулятора напряжения приво­

дит к мгновенному выходу его из строя;

• Никогда не снимайте генератор при

подключенной батарее;

• Никогда не используйте при провер­

ках бортового электрооборудования из­
мерители напряжения или лампы-проб­
ники, подключаемые к бытовой сети
(110/220 В);
• При проверке состояния диодов не
подавайте на них напряжение более

12 В и не применяйте мегомметры, так­

же имеющие высокое выходное напряже­

ние, - пробой диодов приведет к коротко­
му замыканию. Помните, что при провер­
ке изоляции электропроводки с помощью
мегомметра необходимо отсоединять от
генератора всю электропроводку;
• Перед проведением на автомобиле

любых электросварочных работ не за­

бывайте отсоединять электропроводку

от генератора и аккумуляторной бата­
реи;
• Любые проверки цепей и узлов бор­

товой электропроводки производите при

неработающем двигателе и отсоединен­
ной аккумуляторной батарее;
• Помните, что нарушение полярности

любых подключений сопряжено с рис­

ком необратимого выхода из строя вып­

рямителя и регулятора напряжения ге­

нератора.

П р о в е р к а  н а п р я ж е н и я  г е н е р а т о р а

8 Если аккумуляторная батарея не за­
ряжается или заряжается недостаточно
во время движения автомобиля, необхо­

димо проверить напряжение генерато­

ра.

9 Подключите вольтметр между поло­
жительным и отрицательным полюсами
батареи и запустите двигатель. Напря­
жение при пуске должно упасть пример­
но до 8  В о л ь т (при температуре окру­
жающего воздуха + 20*С).

11.19 Вакуумный  р е г у л я т о р (2)

1 Крепежные болты

3 Разьем электропроводки

10 Увеличьте количество оборотов дви­

гателя до 3000 об/мин - при исправной
работе генератора и регулятора напря­

жение на клеммах должно составить от

13

  д о

 14.5 В.

11 Для проверки стабильности напряже­

ния необходимо включить дальний свет
и повторить измерения при 3000/мин.

Измеренное напряжение не должно воз­

расти более чем на 0.4 В от ранее за­
меренных показателей.

12 Если показатели выходят за преде­

лы номинального значения, генератор и

регулятор нужно проверить в специали­

зированной мастерской.

Снятие и установка

Двигатель Z14XEP

13 Снимите мультиреберный ремень

(см. Главу 2).

14 Отпустите 2 крепежные гайки и от­

соединить подводящую проводку гене­
ратора.

15 Выверните болт

 (см. сопр. иллюс­

трацию) крепления устройства натяже­
ния мультиреберного ремня и отожми­

те натяжное устройство (см. стрелку) для
освобождения доступа к нижнему болту

крепления генератора.

16 Отпустите гайки верхнего и нижнего

болтового крепления генератора, извле­

ките болты и снимите генератор.

17 Установка производится в порядке,

обратном снятию.

Двигатель Z16XEP

18 Снимите мультиреберный ремень

(см. Главу 2).

19 Рассоедините разъем электропро­

водки и тягу от вакуумного регулятора
(см. сопр. иллюстрацию), выверните
2 крепежных болта и снимите регулятор.
20 Поднимите автомобиль на подъем­

нике, отпустите 2 крепежные гайки

 (см.

сопр. иллюстрацию) и отсоедините
подводящую проводку генератора.
21 Выверните нижний болт крепления
генератора, опустите автомобиль, вывер­

ните верхний болт и снимите генератор.

11.20 Крепление генератора  ( д в и г а т е л ь

Z16XEP)

1,2 Крепежные гайки электропроводки

3 Нижний крепежный болт

4 Верхний крепежный болт

11.24 Снятие генератора (двигатель

Z18XE)

1 Датчик распределительного вала

2 Верхний болт крепления

3 Нижний болт крепления

4 Датчик коленчатого вала

5 Разьем датчика давления двигатель­

ного масла

22 Установка производится в порядке,
обратном снятию.

Двигатель Z18XE

23 Снимите мультиреберный ремень
(см. Главу 2).

24 Рассоедините разьем электропро­

водки

 (см. сопр. иллюстрацию) от

датчика распределительного вала, вы­

верните верхний болт крепления гене­
ратора, ослабьте нижний болт крепления
и подайте генератор назад.
25 Рассоедините разьем электропро­
водки

 (см. иллюстрацию 11.24) от

датчика коленчатого вала, рассоедините

разьем датчика давления двигательно­
го масла и освободите кабель из креп­
лений.
