1. Педаль сцепления закреплена в опорном кронштейне, установленном в
передней стенки салона под панелью приборов. Она снимается
вместе с кронштейном. Данная операция очень трудоемка, т.к. для
освобождения доступа к креплениям кронштейна необходимо
демонтировать панель приборов, предварительно сняв с нее установленное
оборудование . При необходимости рекомендуется доверить
выполнение данной операции специалистам сервисной станции.
2. Выверните 2 болта (см.
сопр. иллюстрацию) крепления
усилителя тормозов.
|

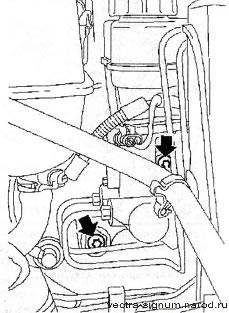

5.2 Болты (указаны стрелками) крепления
усилителя тормозов |
3. Снимите панель приборов
4. Снимите сборку рубашки рулевого вала и ее крепежный
кронштейн.
5. Снимите выключатель стоп-сигнала и расфиксируйте при
помощи специальных приспособлений шток главного цилиндра
сцепления (см. Раздел 2).
6. Удалите стопорную скобу (см.
сопр. иллюстрацию), отсоедините
возвратную пружину и выверните болт крепления штока цилиндра
усилителя тормозов.
|
5.6 Болт (5) крепления штока цилиндра
усилителя тормозов |
4 Стопорная скоба, 6
Возвратная пружина
7. Отпустите 3 гайки крепления кронштейна педали сцепления и
осторожно снимите его, извлеките фиксатор штока цилиндра
сцепления из педали.
8. Установка производится в обратом порядке. |
