Nissan Frontier D40. Manual - part 327





REAR FINAL DRIVE

DLN-329

< DISASSEMBLY AND ASSEMBLY >

[REAR FINAL DRIVE: M226 (ELD) ]

C

E

F

G

H

I

J

K

L

M

A

B

DLN

N

O

P

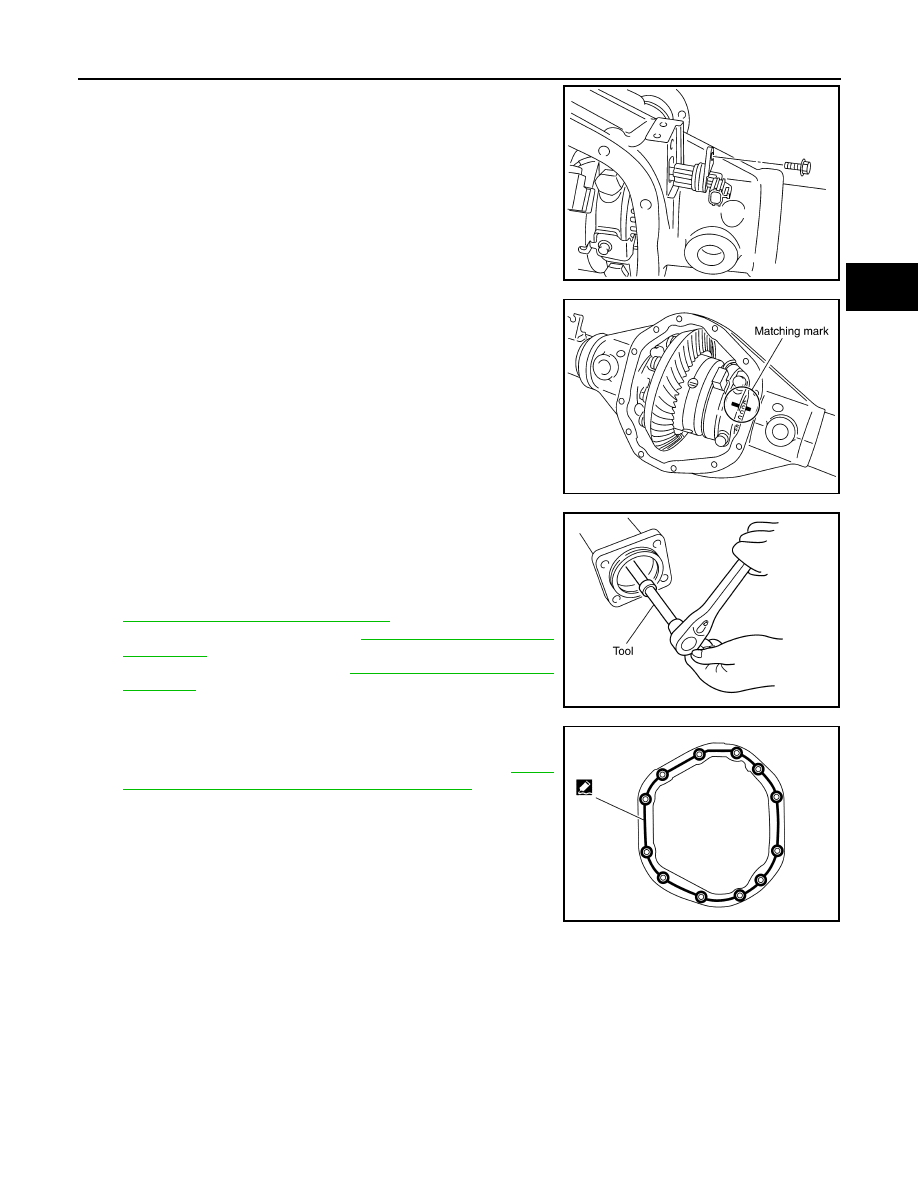

5.

Connect differential lock solenoid harness to new sensor con-
nector. Then install new sensor connector to gear carrier and
tighten to the specified torque.

6.

Align paint matching mark on side bearing caps with those on
gear carrier and install side bearing caps on gear carrier.

CAUTION:

Do not tighten side bearing cap bolts at this point. This
allows further tightening of side bearing adjusters.

7.

Tighten each side bearing adjusters using adjuster tool. Perform
the following adjustments.

• Adjusting backlash of drive gear and drive pinion. Refer to

DLN-330, "Inspection and Adjustment"

.

• Check total preload. Refer to

DLN-330, "Inspection and

Adjustment"

.

• Check tooth contact. Refer to

DLN-320, "Disassembly and

Assembly"

.

8.

Apply a bead of sealant to the mating surface of the carrier
cover as shown.
• Use Genuine Silicone RTV or equivalent. Refer to

GI-22,

"Recommended Chemical Products and Sealants"

.

CAUTION:

Remove any old sealant adhering to the mating surfaces.
Also remove any moisture, oil, or foreign material adhering
to the application and mating surfaces.

9.

Install the carrier cover to the gear carrier. Tighten the bolts to
the specified torque.

SDIA2585E

SDIA2632E

Tool number

 (C - 4164)

PDIA0337E

PDIA1061E

DLN-330

< SERVICE DATA AND SPECIFICATIONS (SDS)

[REAR FINAL DRIVE: M226 (ELD) ]

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specification

INFOID:0000000005612407

Inspection and Adjustment

INFOID:0000000005275647

PRELOAD TORQUE

Unit: N·m (kg-m, in-lb)

BACKLASH

Unit: mm (in)

COMPANION FLANGE RUNOUT

Unit: mm (in)

Applied model

VQ40DE

2WD

4WD

5A/T

6M/T

Final drive model

M226

Gear ratio

3.133

3.357

3.692

Number of pinion gears

2

Number of teeth (Drive gear / drive pinion)

47/15

47/14

48/13

Oil capacity (Approx.)

 (US pt, lmp pt)

2.01 (4-1/4, 3-1/2)

Drive pinion adjustment spacer type

Collapsible

Item

Specification

Drive pinion bearing preload torque

1.7 - 3.1 (0.18 - 0.31, 15 - 27)

Total preload torque
(Total preload torque = drive pinion bearing preload
torque + Side bearing preload torque)

2.38 - 4.46 (0.25 - 0.45, 21 - 39)

Item

Standard

Drive gear to drive pinion gear

0.12 - 0.20 (0.0050 - 0.0078)

Item

Limit

Companion flange face

 0.13 (0.0051) or less

Companion flange inner side

EC-1

ENGINE

C

D

E

F

G

H

I

J

K

L

M

SECTION

EC

A

EC

N

O

P

CONTENTS

ENGINE CONTROL SYSTEM

QR25DE

BASIC INSPECTION  ...................................

14

DIAGNOSIS AND REPAIR WORK FLOW  ........

14

Trouble Diagnosis Introduction  ...............................

14

INSPECTION AND ADJUSTMENT ....................

19

Basic Inspection  ......................................................

19

Idle Speed and Ignition Timing Check  ....................

23

Procedure After Replacing ECM  .............................

23

VIN Registration  ......................................................

24

Accelerator Pedal Released Position Learning  .......

24

Throttle Valve Closed Position Learning  .................

24

Idle Air Volume Learning .........................................

24

FUNCTION DIAGNOSIS ..............................

27

ENGINE CONTROL SYSTEM ............................

27

System Diagram ......................................................

27

Engine Control Component Parts Location  .............

28

MULTIPORT FUEL INJECTION SYSTEM .........

34

System Description  .................................................

34

ELECTRIC IGNITION SYSTEM  .........................

37

System Description  .................................................

37

AIR CONDITIONING CUT CONTROL  ...............

38

Input/Output Signal Chart ........................................

38

System Description  .................................................

38

AUTOMATIC SPEED CONTROL DEVICE
(ASCD) ...............................................................

39

System Description  .................................................

39

Component Description ...........................................

40

CAN COMMUNICATION ....................................

41

System Description  .................................................

41

EVAPORATIVE EMISSION SYSTEM ................

42

Description ..............................................................

42

INTAKE VALVE TIMING CONTROL  ................

45

Description ...............................................................

45

ON BOARD DIAGNOSTIC (OBD) SYSTEM  ....

46

Introduction ..............................................................

46

Two Trip Detection Logic .........................................

46

Emission-related Diagnostic Information  .................

47

Malfunction Indicator Lamp (MIL)  ............................

61

OBD System Operation Chart  .................................

64

CONSULT-III Function (ENGINE)  ...........................

69

Generic Scan Tool (GST) Function  .........................

76

COMPONENT DIAGNOSIS  .........................

79

TROUBLE DIAGNOSIS - SPECIFICATION
VALUE ...............................................................

79

Description ...............................................................

79

Testing Condition .....................................................

79

Inspection Procedure ...............................................

79

Diagnosis Procedure  ...............................................

79

POWER SUPPLY AND GROUND CIRCUIT  ....

87

Diagnosis Procedure  ...............................................

87

Ground Inspection  ...................................................

90

U0101 CAN COMM CIRCUIT  ...........................

91

Description ...............................................................

91

On Board Diagnosis Logic .......................................

91

DTC Confirmation Procedure  ..................................

91

Diagnosis Procedure  ...............................................

91

U0140 CAN COMM CIRCUIT  ...........................

92

Description ...............................................................

92

On Board Diagnosis Logic .......................................

92

DTC Confirmation Procedure  ..................................

92

Diagnosis Procedure  ...............................................

92

U1001 CAN COMM CIRCUIT  ...........................

93

Description ...............................................................

93

On Board Diagnosis Logic .......................................

93

DTC Confirmation Procedure  ..................................

93

Diagnosis Procedure  ...............................................

93

EC-2

P0011 IVT CONTROL ........................................

94

On Board Diagnosis Logic  ......................................

94

DTC Confirmation Procedure  .................................

94

Diagnosis Procedure  ..............................................

95

Component Inspection ............................................

96

P0031, P0032 A/F SENSOR 1 HEATER  ...........

97

Description ..............................................................

97

On Board Diagnosis Logic  ......................................

97

DTC Confirmation Procedure  .................................

97

Diagnosis Procedure  ..............................................

97

Component Inspection ............................................

99

P0037, P0038 HO2S2 HEATER  ......................

100

Description .............................................................

100

On Board Diagnosis Logic  .....................................

100

DTC Confirmation Procedure  ................................

100

Diagnosis Procedure  .............................................

101

Component Inspection ...........................................

102

P0075 IVT CONTROL SOLENOID VALVE  .....

103

Component Description  .........................................

103

On Board Diagnosis Logic  .....................................

103

DTC Confirmation Procedure  ................................

103

Diagnosis Procedure  .............................................

103

Component Inspection ...........................................

104

P0101 MAF SENSOR  ......................................

106

Component Description  .........................................

106

On Board Diagnosis Logic  .....................................

106

DTC Confirmation Procedure  ................................

106

Overall Function Check  .........................................

107

Diagnosis Procedure  .............................................

108

Component Inspection ...........................................

110

P0102, P0103 MAF SENSOR ..........................

112

Component Description  .........................................

112

On Board Diagnosis Logic  .....................................

112

DTC Confirmation Procedure  ................................

112

Diagnosis Procedure  .............................................

113

Component Inspection ...........................................

114

P0112, P0113 IAT SENSOR ............................

117

Component Description  .........................................

117

On Board Diagnosis Logic  .....................................

117

DTC Confirmation Procedure  ................................

117

Diagnosis Procedure  .............................................

117

Component Inspection ...........................................

119

P0116 ECT SENSOR .......................................

120

Component Description  .........................................

120

On Board Diagnosis Logic  .....................................

120

DTC Confirmation Procedure  ................................

120

Diagnosis Procedure  .............................................

121

Component Inspection ...........................................

121

P0117, P0118 ECT SENSOR  ..........................

123

Component Description  .........................................

123

On Board Diagnosis Logic  .....................................

123

DTC Confirmation Procedure  ................................

124

Diagnosis Procedure  .............................................

124

Component Inspection  ..........................................

125

P0122, P0123 TP SENSOR ..............................

126

Component Description  ........................................

126

On Board Diagnosis Logic  ....................................

126

DTC Confirmation Procedure ................................

126

Diagnosis Procedure .............................................

126

Component Inspection  ..........................................

129

P0125 ECT SENSOR  .......................................

130

Component Description  ........................................

130

On Board Diagnosis Logic  ....................................

130

DTC Confirmation Procedure ................................

130

Diagnosis Procedure .............................................

131

Component Inspection  ..........................................

131

P0127 IAT SENSOR .........................................

133

Component Description  ........................................

133

On Board Diagnosis Logic  ....................................

133

DTC Confirmation Procedure ................................

133

Diagnosis Procedure .............................................

134

Component Inspection  ..........................................

134

P0128 THERMOSTAT FUNCTION  ..................

136

On Board Diagnosis Logic  ....................................

136

DTC Confirmation Procedure ................................

136

Diagnosis Procedure .............................................

136

Component Inspection  ..........................................

137

P0130 A/F SENSOR 1 ......................................

138

Component Description  ........................................

138

On Board Diagnosis Logic  ....................................

138

DTC Confirmation Procedure ................................

138

Overall Function Check .........................................

139

Diagnosis Procedure .............................................

139

P0131 A/F SENSOR 1 ......................................

142

Component Description  ........................................

142

On Board Diagnosis Logic  ....................................

142

DTC Confirmation Procedure ................................

142

Diagnosis Procedure .............................................

143

P0132 A/F SENSOR 1 ......................................

145

Component Description  ........................................

145

On Board Diagnosis Logic  ....................................

145

DTC Confirmation Procedure ................................

145

Diagnosis Procedure .............................................

146

P0133 A/F SENSOR 1 ......................................

148

Component Description  ........................................

148

On Board Diagnosis Logic  ....................................

148

DTC Confirmation Procedure ................................

148

Diagnosis Procedure .............................................

149

P0137 HO2S2  ...................................................

153

Component Description  ........................................

153

On Board Diagnosis Logic  ....................................

153

DTC Confirmation Procedure ................................

153

Overall Function Check .........................................

154

Diagnosis Procedure .............................................

154

Component Inspection  ..........................................

156















Content   ..  325  326  327  328   ..
