Nissan Frontier D40. Manual - part 1103

TM-310

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

OVERHAUL

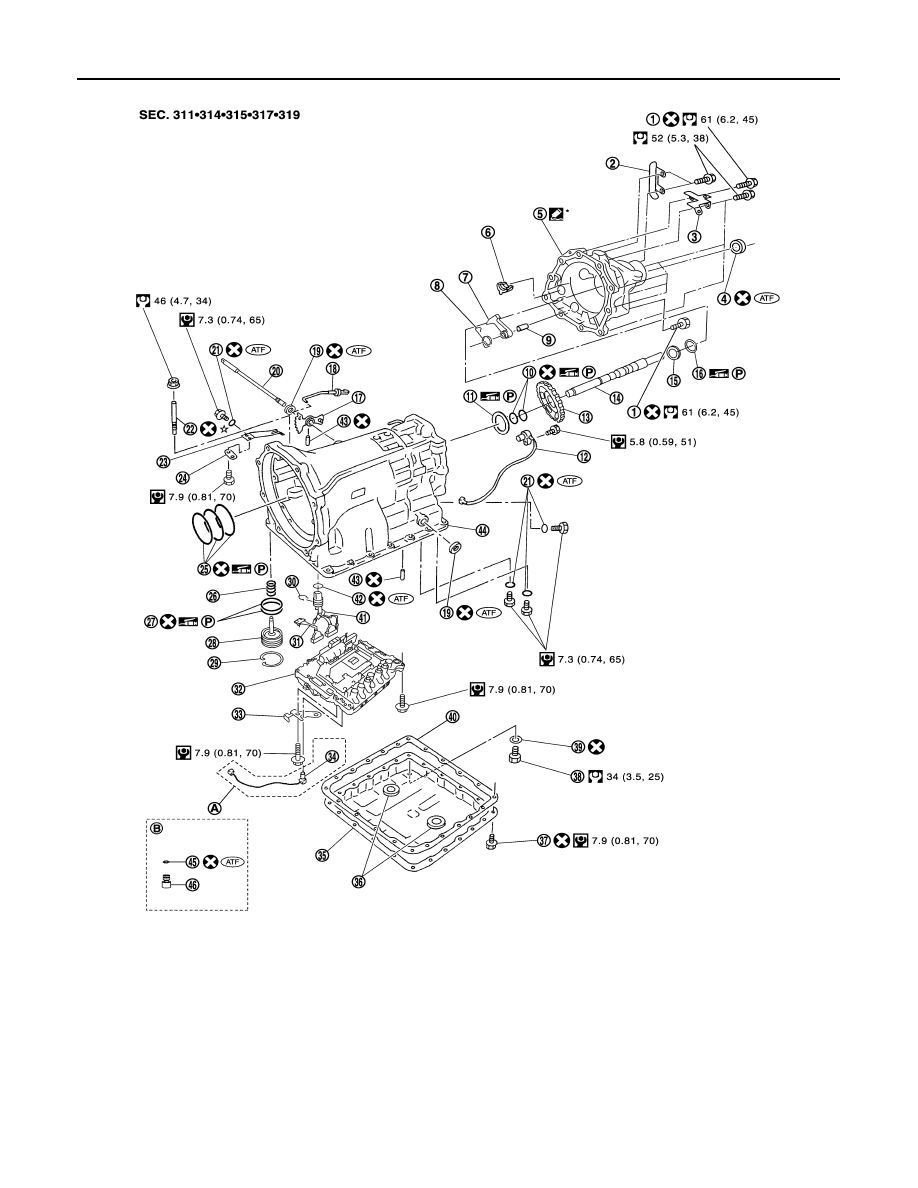

2WD Models

JSDIA1432GB

1.

Self-sealing bolt

2.

Bracket

3.

Bracket

4.

Rear oil seal

5.

Rear extension

6.

Parking actuator support

7.

Parking pawl

8.

Return spring

9.

Pawl shaft

10. Seal ring

11.

Needle bearing

12. Output speed sensor

13. Parking gear

14. Output shaft

15. Bearing race

16. Needle bearing

17. Manual plate

18. Parking rod

19. Manual shaft oil seal

20. Manual shaft

21. O-ring

22. Band servo anchor end pin

23. Detent spring

24. Spacer

25. Seal ring

26. Return spring

27.  O-ring

28. Servo assembly

29. Snap ring

30. Snap ring

OVERHAUL

TM-311

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

31. Sub-harness

32. Control valve with TCM

33. Bracket

34. A/T fluid temperature sensor 2

35. Oil pan

36. Magnet

37. Oil pan bolt

38. Drain plug

39. Drain plug gasket

40. Oil pan gasket

41. Terminal cord assembly

42. O-ring

43. Retaining pin

44. Transmission case

45. O-ring

46. Plug

A/T fluid temperature sensor 2 (A) can be changed to plug (B), depending on vehicles.

*:

Apply Genuine Anaerobic Liquid Gasket or equivalent.

TM-312

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

OVERHAUL

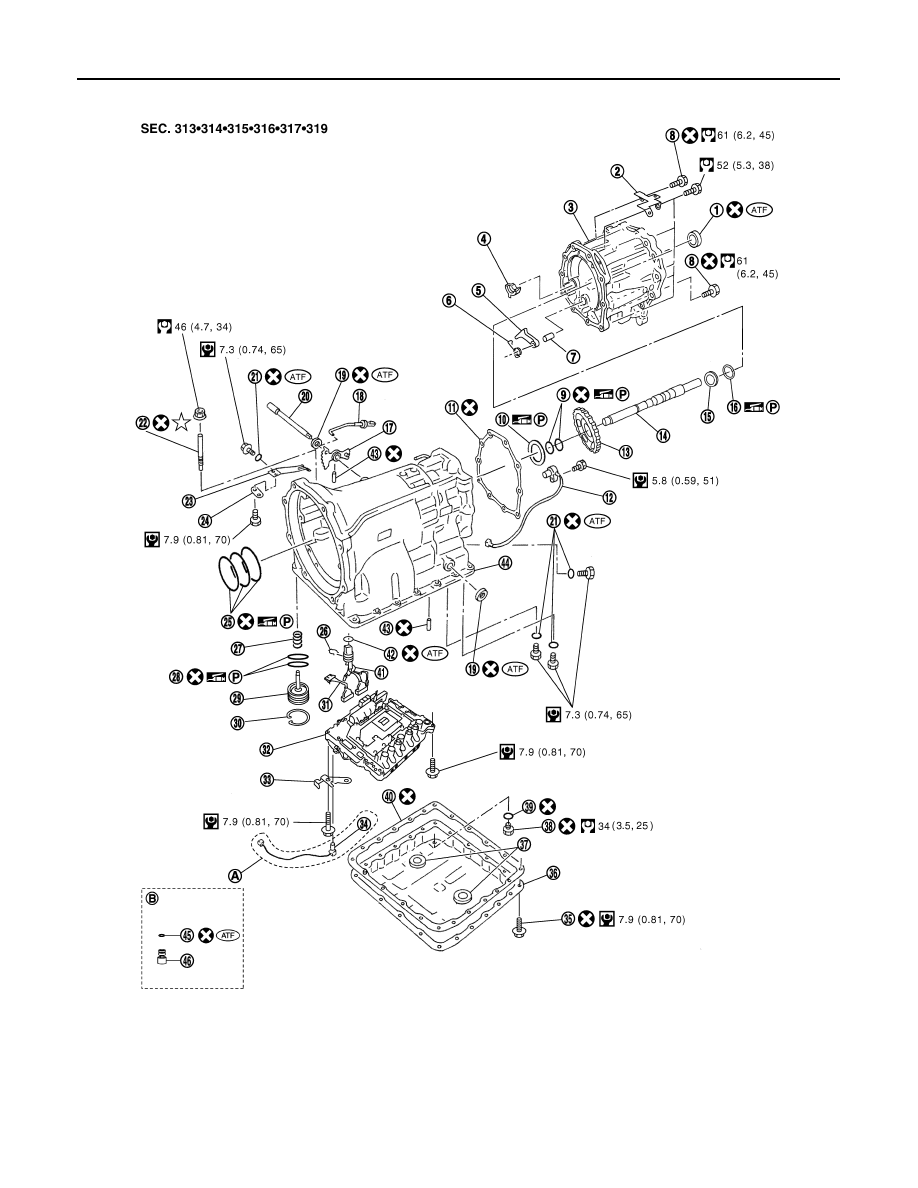

4WD Models

JSDIA1429GB

1.

Rear oil seal

2.

Bracket

3.

Adapter case

4.

Parking actuator support

5.

Parking pawl

6.

Return spring

7.

Pawl shaft

8.

Self-sealing bolt

9.

Seal ring

10. Needle bearing

11.

Gasket

12. Output speed sensor

13. Parking gear

14. Output shaft

15. Bearing race

16. Needle bearing

17. Manual plate

18. Parking rod

OVERHAUL

TM-313

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

19. Manual shaft oil seal

20. Manual shaft

21. O-ring

22. Band servo anchor end pin

23. Detent spring

24. Spacer

25. Seal ring

26. Snap ring

27. Return spring

28. O-ring

29. Servo assembly

30. Snap ring

31. Sub-harness

32. Control valve with TCM

33. Bracket

34. A/T fluid temperature sensor 2

35. Oil pan

36. Magnet

37. Drain plug

38. Drain plug gasket

39. Oil pan bolt

40. Oil pan gasket

41. Terminal cord assembly

42. O-ring

43. Retaining pin

44. Transmission case

45. O-ring

46. Plug

A/T fluid temperature sensor 2 (A) can be changed to plug (B), depending on vehicles.
