AV-388

< ECU DIAGNOSIS >

[BOSE AUDIO WITH NAVIGATION]

AV CONTROL UNIT (COUPE)

ABNIA0749GB

AV

AV CONTROL UNIT (COUPE)

AV-389

< ECU DIAGNOSIS >

[BOSE AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

DTC Index

INFOID:0000000004206675

CONSULT-III display

Malfunction

Reference

page

CAN COMM CIRCUIT
[U1000]

When AV control unit is not transmitting or receiving CAN communication signals for 2 seconds
or more.

AV-291

CONTROL UNIT
(CAN)
[U1010]

When a malfunction is detected during initial diagnosis for CAN controller of each control unit.

AV-292

Cont Unit FLASH-
ROM
[U1200]

An internal malfunction is detected in AV control unit (FLASH-ROM).

AV-293

GYRO NO CONN
[U1201]

An internal malfunction is detected in AV control unit (gyrocompass disconnection).

AV-294

GPS COMM
[U1204]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-295

GPS ROM
[U1205]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-296

GPS RAM
[U1206]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-297

GPS RTC
[U1207]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-298

DVD-ROM COMM
[U1208]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-299

DVD-ROM READ
[U1209]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-300

DVD-ROM DISC
[U120A]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-301

DVD-ROM MECHA
DETECT
[U120C]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-302

DVD-ROM MECHA
[U120D]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-303

DVD-ROM SEEK
[U1210]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-304

DVD-ROM DATA
FORWARD
[U1212]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-305

DVD-ROM DATA
[U1213]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-306

DVD-ROM TIMEOUT
[U1214]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-307

DVD-ROM LOAD
[U1215]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-308

CAN CONT
[U1216]

An internal malfunction is detected in AV control unit (CAN controller).

AV-309

BLUETOOTH CONN
[U1217]

An internal malfunction is detected in AV control unit (Bluetooth module connection malfunc-
tion).

AV-310

XM SERIAL COMM
[U1220]

An internal malfunction is detected in AV control unit (satellite radio tuner communication mal-
function).

AV-311

AV-390

< ECU DIAGNOSIS >

[BOSE AUDIO WITH NAVIGATION]

AV CONTROL UNIT (COUPE)

GPS ANTENNA
CONN
[U1244]

GPS antenna connection malfunction is detected.

AV-312

N-BUS CD CHG
CONN
[U124C]

• A malfunction is detected in CD changer power supply and ground circuits
• Malfunction occurs in request signal circuit. (Between CD changer and AV control unit)
• Malfunction occurs in communication signal circuit. (Between CD changer and AV control

unit)

AV-313

CONSULT-III display

Malfunction

Reference

page

AV

AV CONTROL UNIT (SEDAN)

AV-391

< ECU DIAGNOSIS >

[BOSE AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

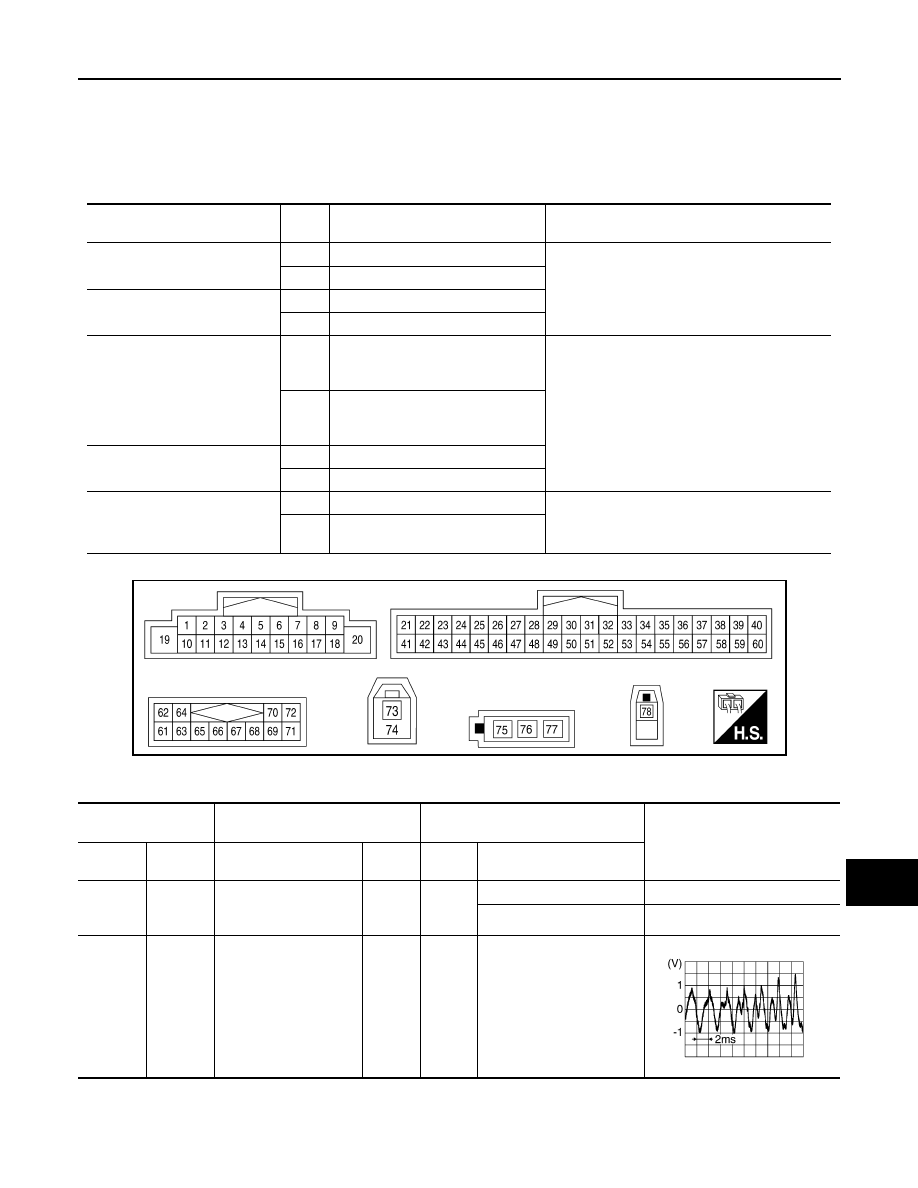

AV CONTROL UNIT (SEDAN)

Reference Value

INFOID:0000000004206676

VALUES ON THE DIAGNOSIS TOOL

CONSULT-III data monitor item

TERMINAL LAYOUT

PHYSICAL VALUES

Display Item

Dis-
play

Vehicle status

Remarks

VHCL SPD SIG

ON

Vehicle speed > 0 km/h (0 MPH)

Changes in indication may be delayed. This is
normal.

OFF

Vehicle speed = 0 km/h (0 MPH)

PKB SIG

ON

Parking brake is applied.

OFF

Parking brake is released.

ILLUM SIG

ON

Block the light beam from the auto
light optical sensor when the light
SW is ON .

—

OFF

Expose the auto light optical sensor
to light when the light SW is OFF or
ON.

IGN SIG

ON

Ignition switch ON

OFF

Ignition switch in ACC position

REV SIG

ON

Selector lever in R position

Changes in indication may be delayed. This is
normal.

OFF

Selector lever in any position other
than R

AWNIA0060ZZ

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

–

Signal name

Input/

Output

Ignition

switch

Operation

1 (G/R)

Ground

Parking brake signal

Input

Ignition

switch

ON

Parking brake ON

0V

Parking brake OFF

Battery voltage

2 (G)

3 (R)

Sound signal front LH

Output

Ignition

switch

ON

—
