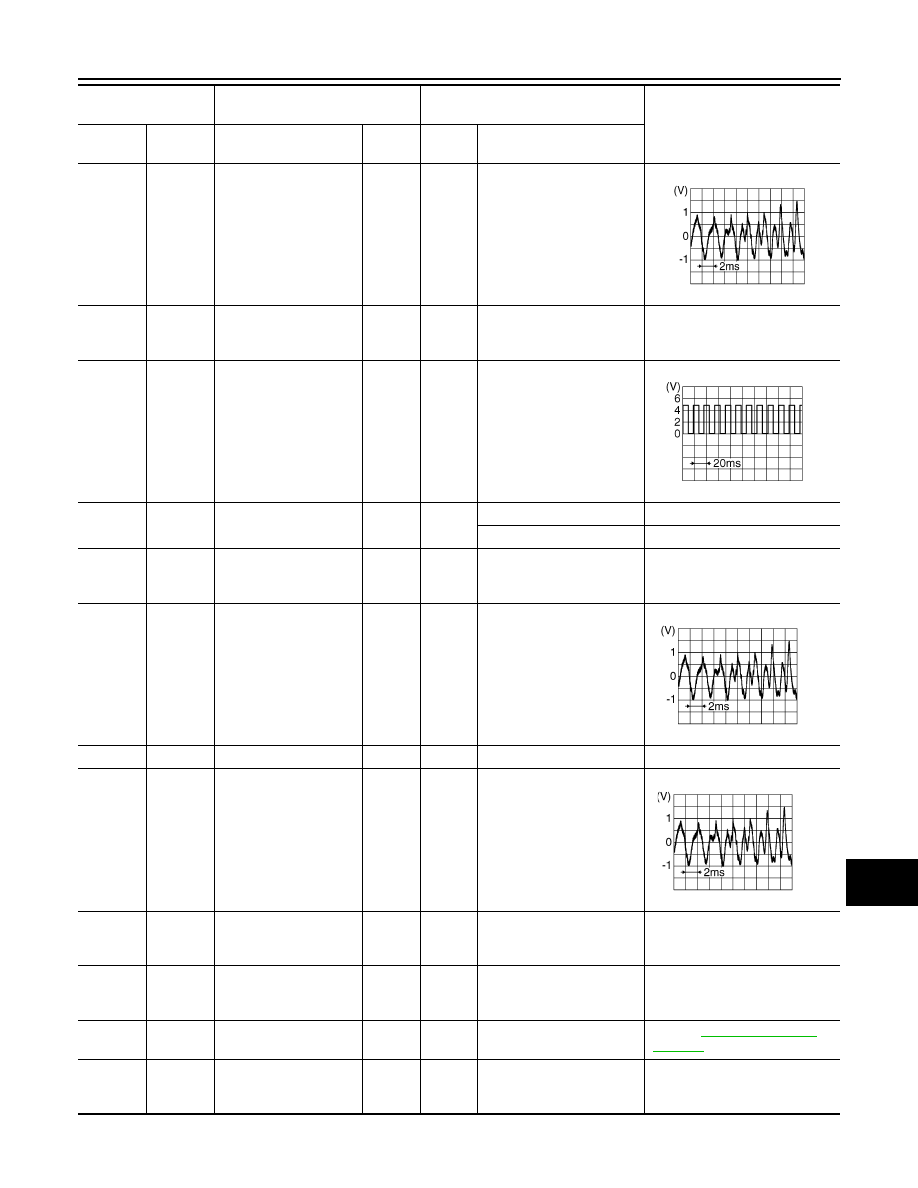

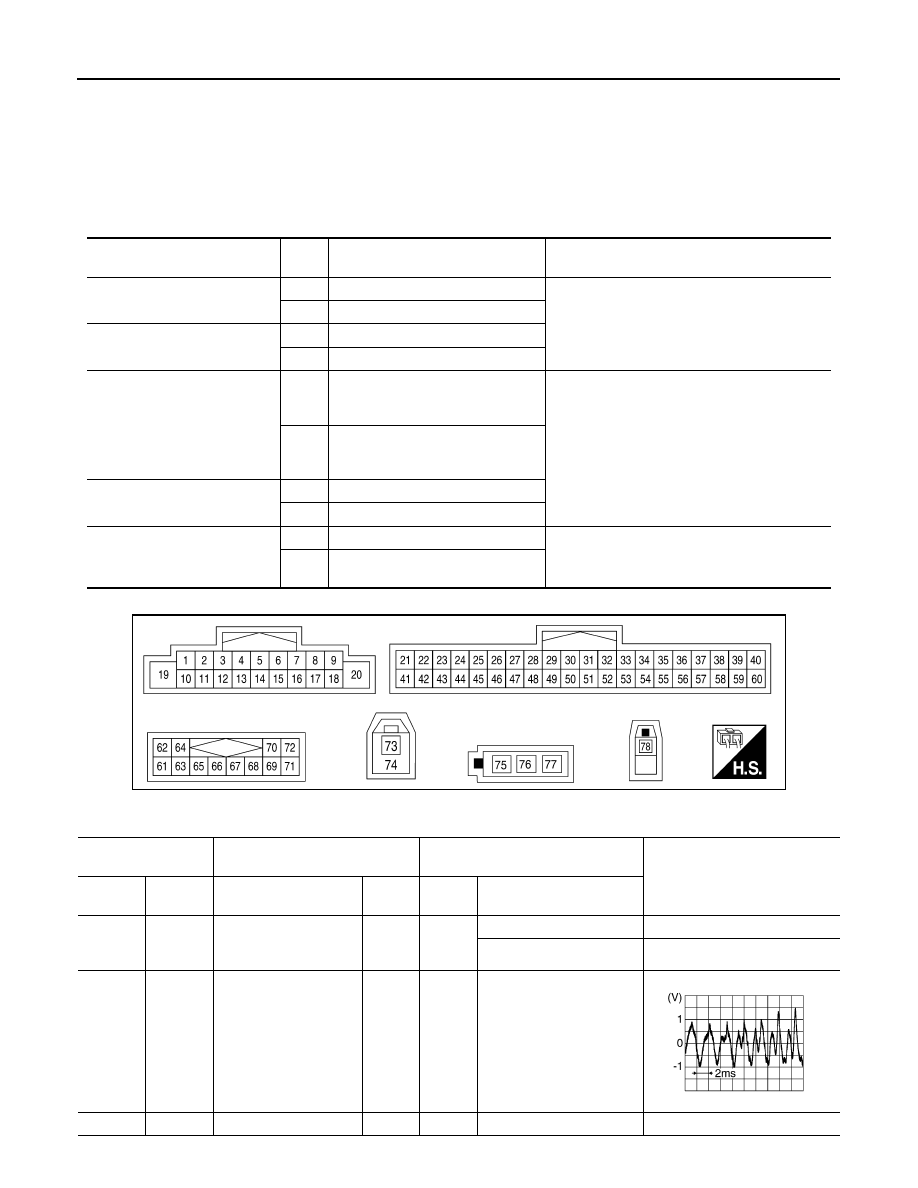

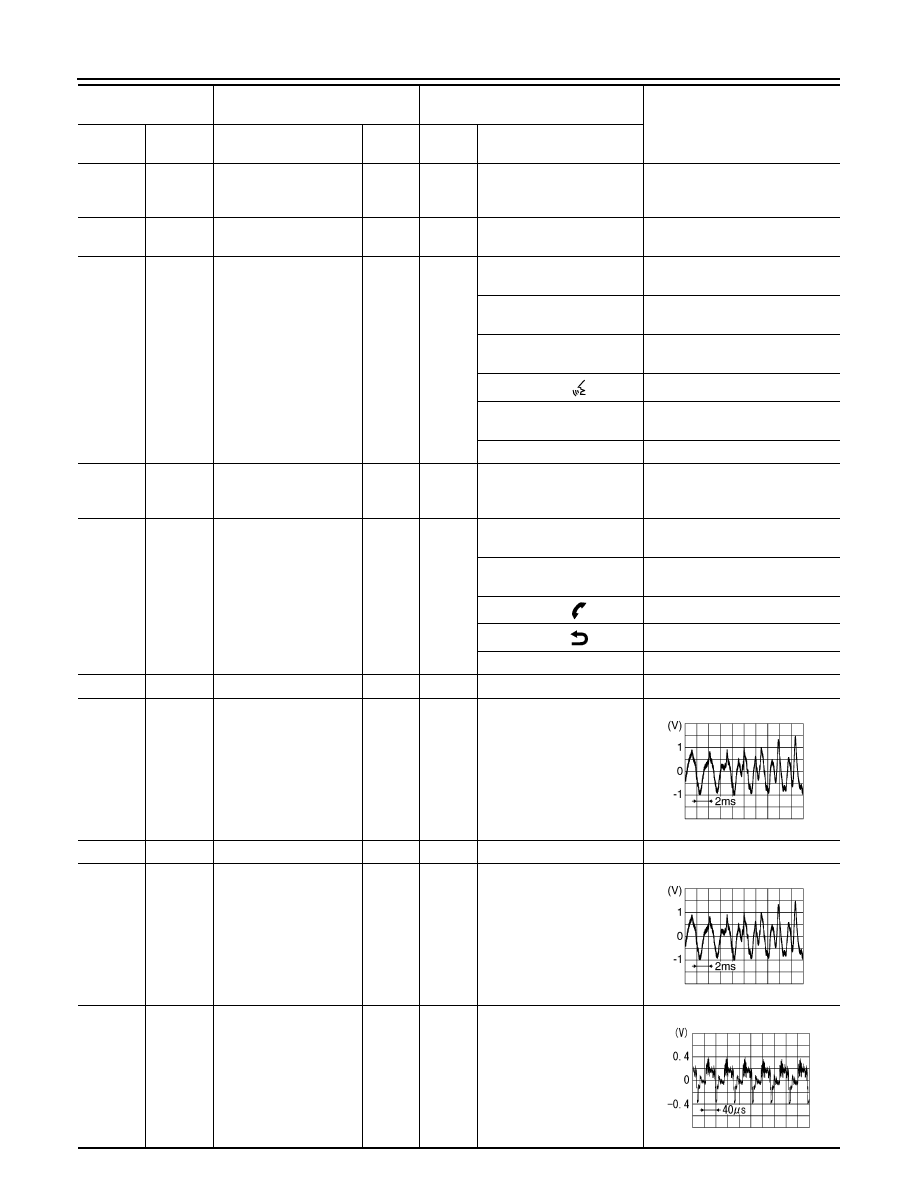

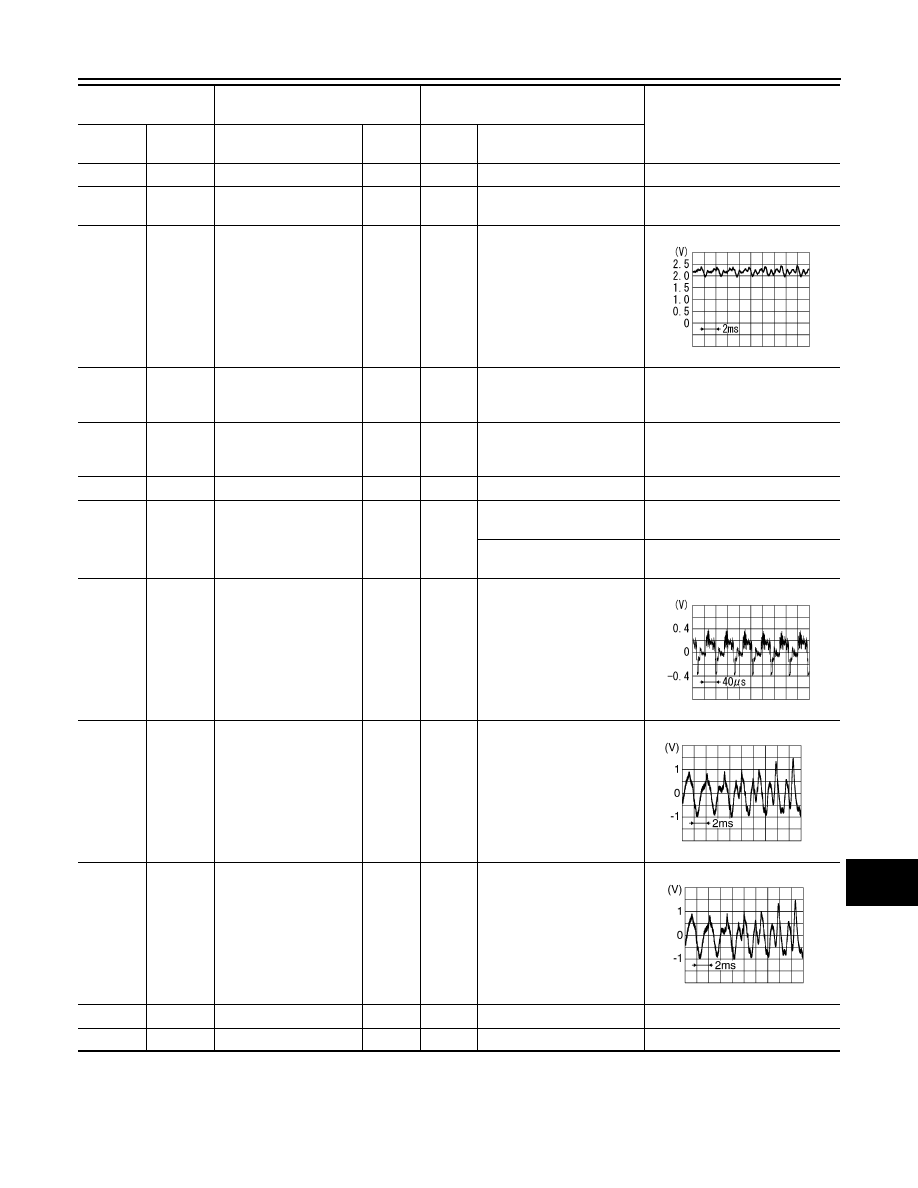

AV-364 < ECU DIAGNOSIS > [BOSE AUDIO WITH NAVIGATION] AV CONTROL UNIT (COUPE) ECU DIAGNOSIS AV CONTROL UNIT (COUPE) Reference Value INFOID:0000000004206673 VALUES ON THE DIAGNOSIS TOOL CONSULT-III data monitor item TERMINAL LAYOUT PHYSICAL VALUES Display Item Dis- Vehicle status Remarks VHCL SPD SIG ON Vehicle speed > 0 km/h (0 MPH) Changes in indication may be delayed. This is OFF Vehicle speed = 0 km/h (0 MPH) PKB SIG ON Parking brake is applied. OFF Parking brake is released. ILLUM SIG ON Block the light beam from the auto — OFF Expose the auto light optical sensor IGN SIG ON Ignition switch ON OFF Ignition switch in ACC position REV SIG ON Selector lever in R position Changes in indication may be delayed. This is OFF Selector lever in any position other AWNIA0060ZZ Terminal (Wire color) Description Condition Reference value (Approx.) + – Signal name Input/ Output Ignition switch Operation 1 (G/R) Ground Parking brake signal Input Ignition switch ON Parking brake ON 0V Parking brake OFF Battery voltage 2 (G) 3 (R) Sound signal front LH Output Ignition switch ON — 4 — Shield — — — — SKIB3609E |
