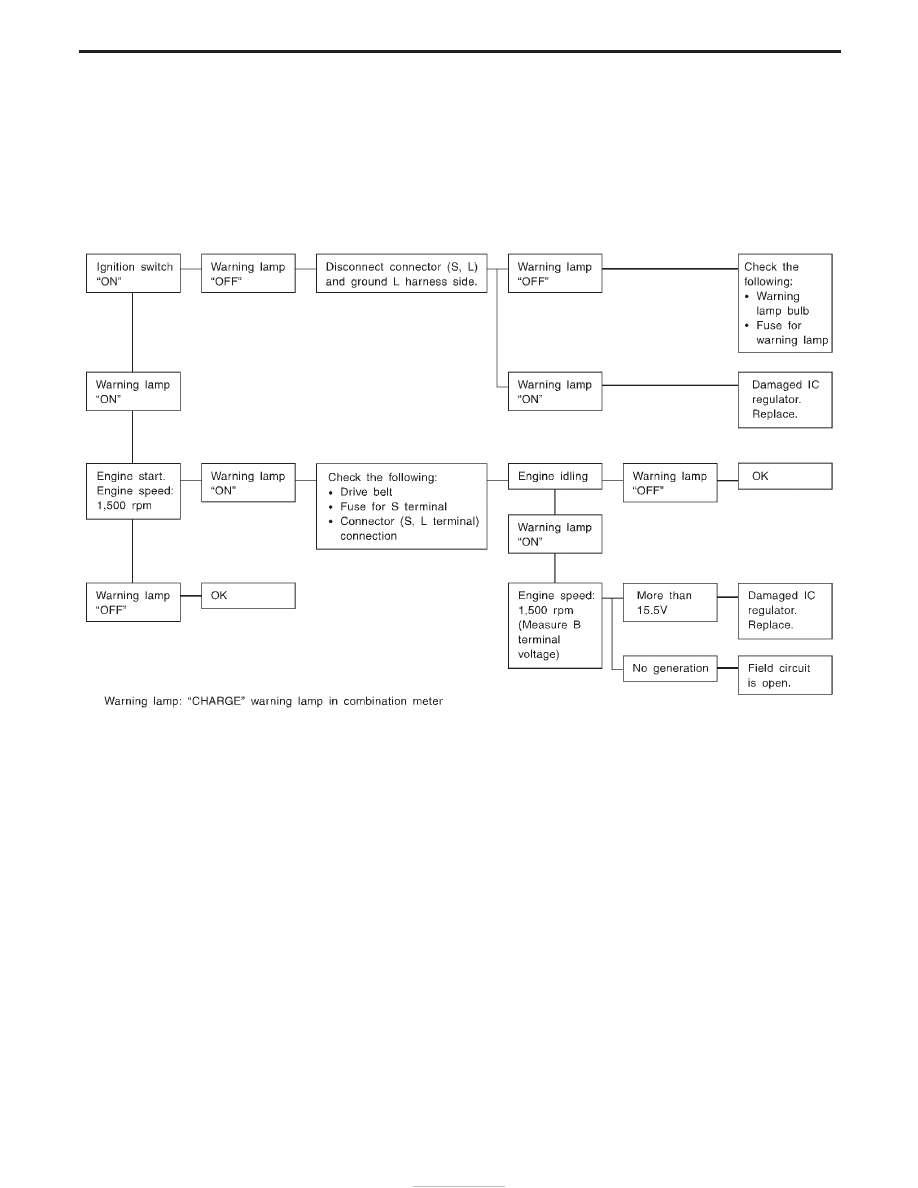

Trouble Diagnoses

Before conducting an alternator test, make sure that the battery is fully charged. A 30-volt voltmeter and suit-
able test probes are necessary for the test. The alternator can be checked easily by referring to the Inspec-
tion Table.

I

Before starting, inspect the fusible link.

I

Use fully charged battery.

WITH IC REGULATOR

NOTE:

I

If the inspection result is OK even though the charging system is malfunctioning, check the B terminal
connection. (Check the tightening torque.)

I

When field circuit is open, check condition of rotor coil, rotor slip ring and brush. If necessary, replace faulty
parts with new ones.

MALFUNCTION INDICATOR

The IC regulator warning function activates to illuminate “CHARGE” warning lamp, if any of the following
symptoms occur while alternator is operating:

I

Excessive voltage is produced.

I

No voltage is produced.

SEL338V

CHARGING SYSTEM

SC-26

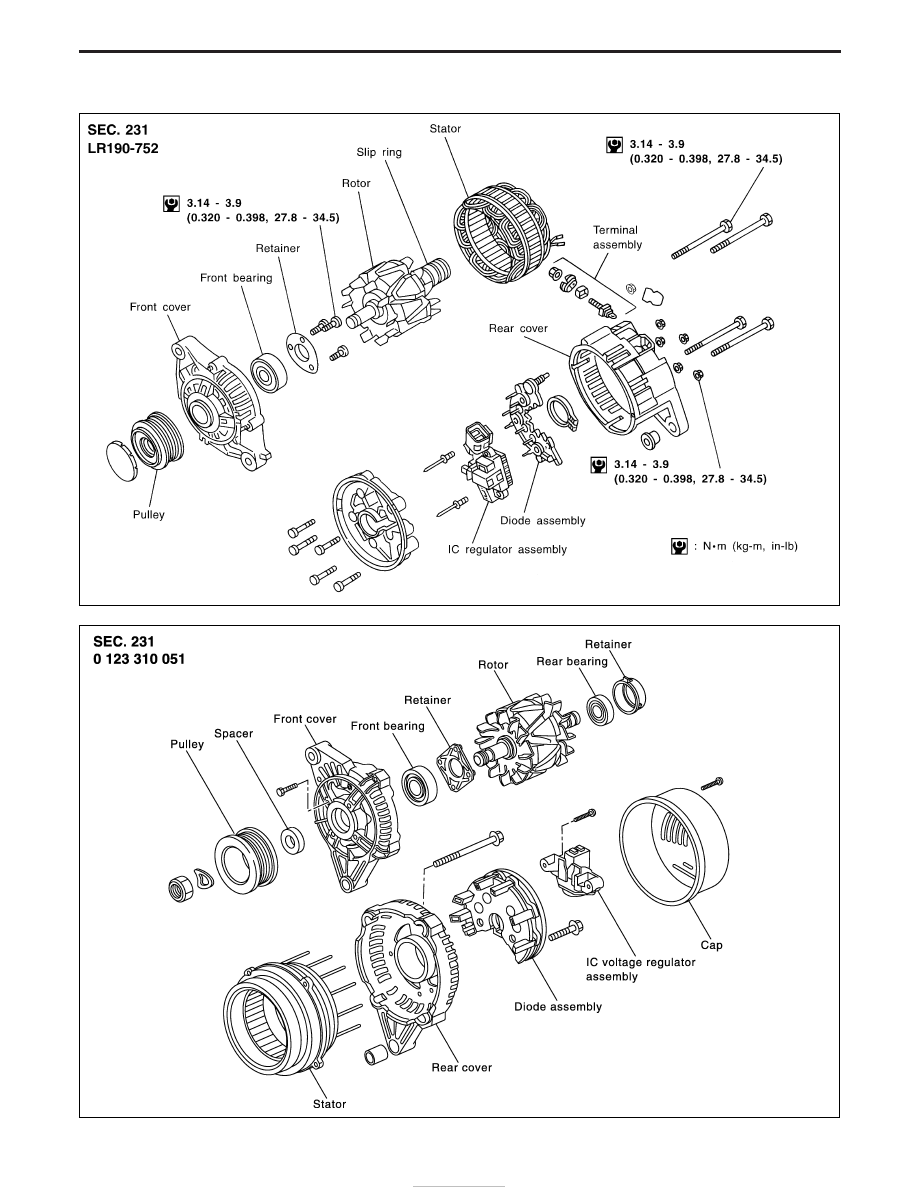

Construction

MEL658K

YEL351D

CHARGING SYSTEM

SC-27

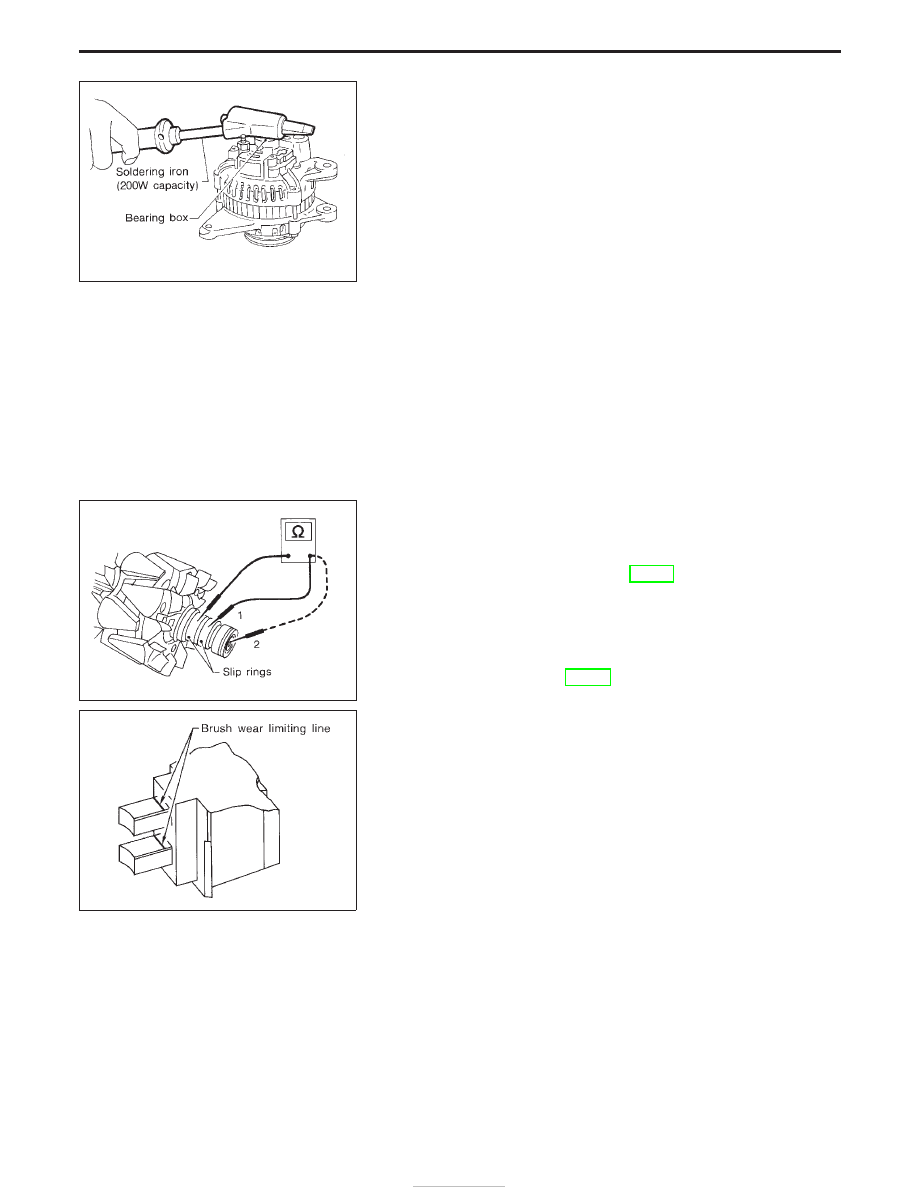

Disassembly

REAR COVER

CAUTION:

Rear cover may be hard to remove because a ring is used to
lock outer race of rear bearing. To facilitate removal of rear
cover, heat just bearing box section with a 200W soldering
iron.
Do not use a heat gun, as it can damage diode assembly.

REAR BEARING

CAUTION:

I

Do not reuse rear bearing after removal. Replace with a
new one.

I

Do not lubricate rear bearing outer race.

Inspection

ROTOR CHECK

1. Resistance test

Resistance: Refer to SDS (SC-30).

I

Not within the specified values ... Replace rotor.

2. Insulator test

I

Continuity exists ... Replace rotor.

3. Check slip ring for wear.

Slip ring minimum outer diameter:

Refer to SDS (SC-30).

I

Not within the specified values ... Replace rotor.

BRUSH CHECK

1. Check smooth movement of brush.

I

Not smooth ... Check brush holder and clean.

2. Check brush for wear.

I

Replace brush if it is worn down to the limit line.

SEL032Z

SEL033Z

SEL631DA

CHARGING SYSTEM

SC-28

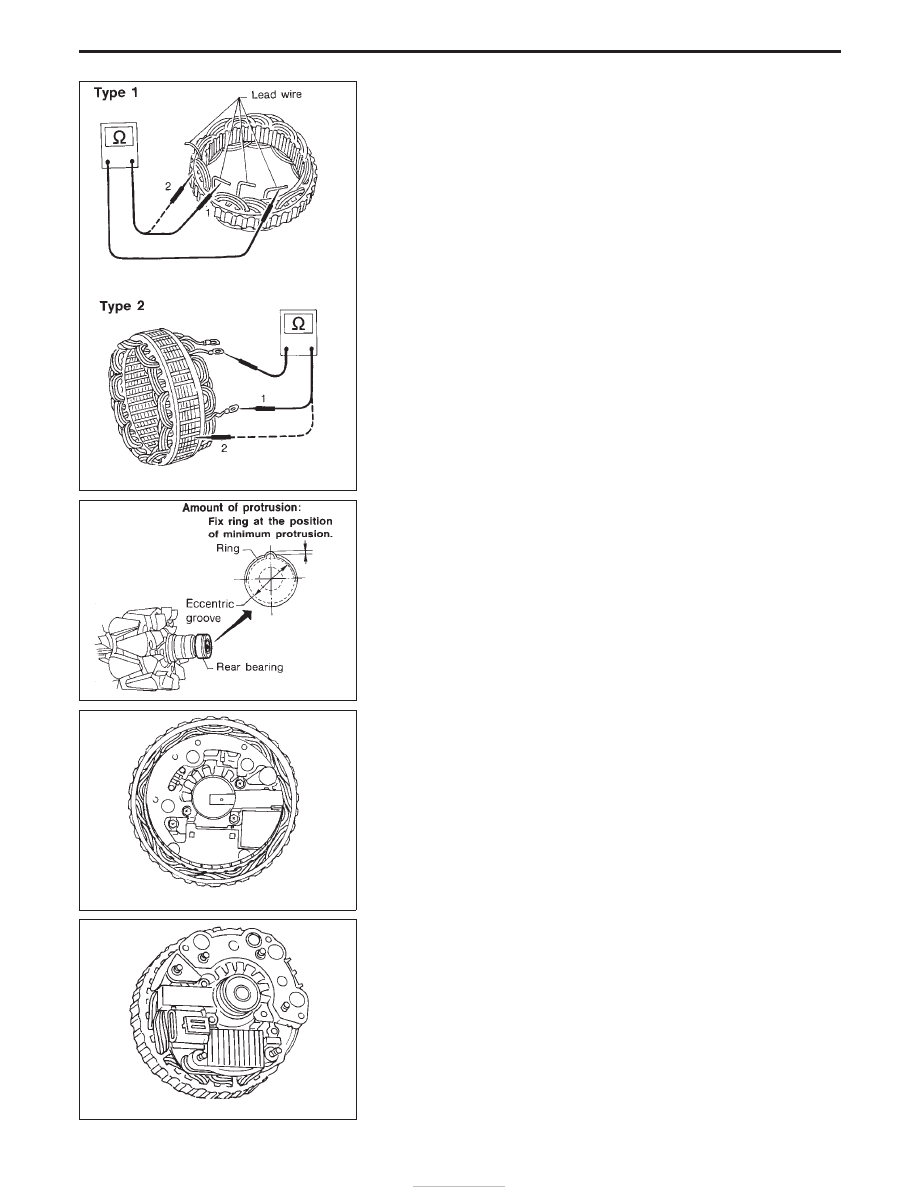

STATOR CHECK

1. Continuity test

I

No continuity ... Replace stator.

2. Ground test

I

Continuity exists ... Replace stator.

Assembly

RING FITTING IN REAR BEARING

I

Fix ring into groove in rear bearing so that it is as close to the
adjacent area as possible.

CAUTION:

Do not reuse rear bearing after removal.

REAR COVER INSTALLATION

1. Fit brush assembly, diode assembly, regulator assembly and

stator.

2. Push brushes up with fingers and install them to rotor.
Take care not to damage slip ring sliding surface.

SEL037Z

SEL044Z

SEL048Z

SEL049Z

CHARGING SYSTEM

Inspection (Cont’d)

SC-29
