Removal and Installation

CAUTION:

Be careful not to scratch door rearview mirror body.

★

For Wiring Diagram, refer to EL-275, “DOOR MIRROR” for details.

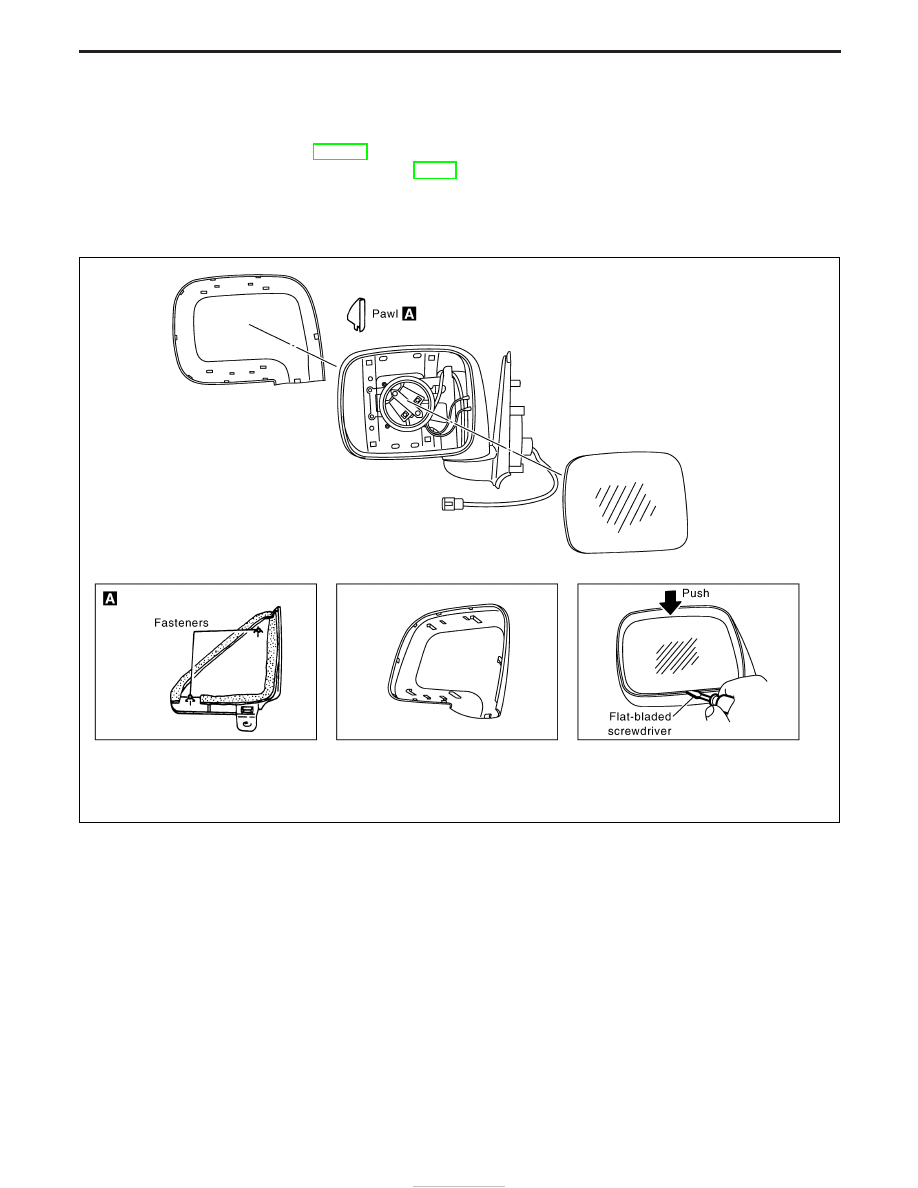

1. Remove door trim. Refer to “DOOR TRIM”, BT-19.
2. Remove inner cover front corner of door.
3. Disconnect door mirror harness connector.
4. Remove harness clips.
5. Remove bolts securing door mirror assembly.

YBT135

DOOR MIRROR

BT-48

Alignment

I

All dimensions indicated in figures are actual ones.

I

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

I

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

I

Measurements should be taken at the center of the mounting holes.

I

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

I

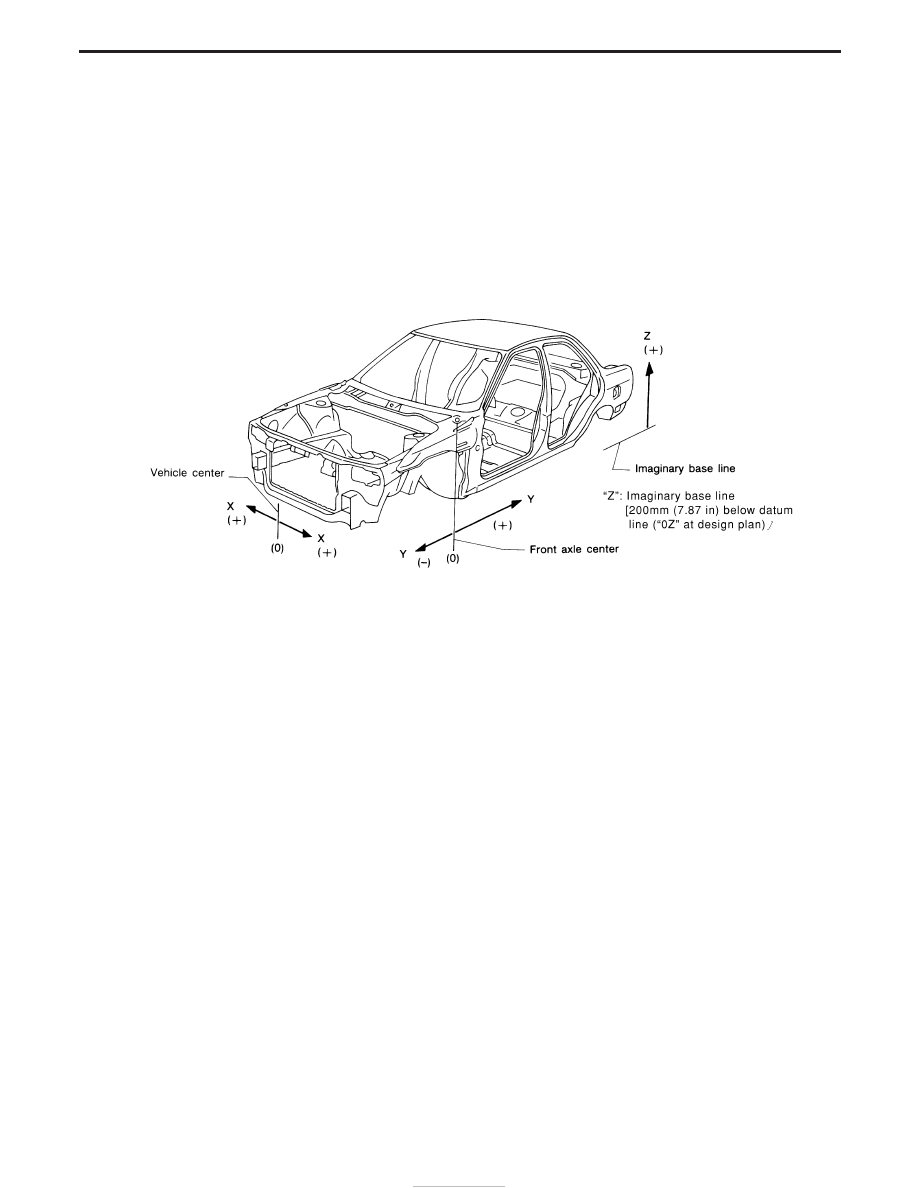

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

YBT089

BODY (ALIGNMENT)

BT-49

ENGINE COMPARTMENT

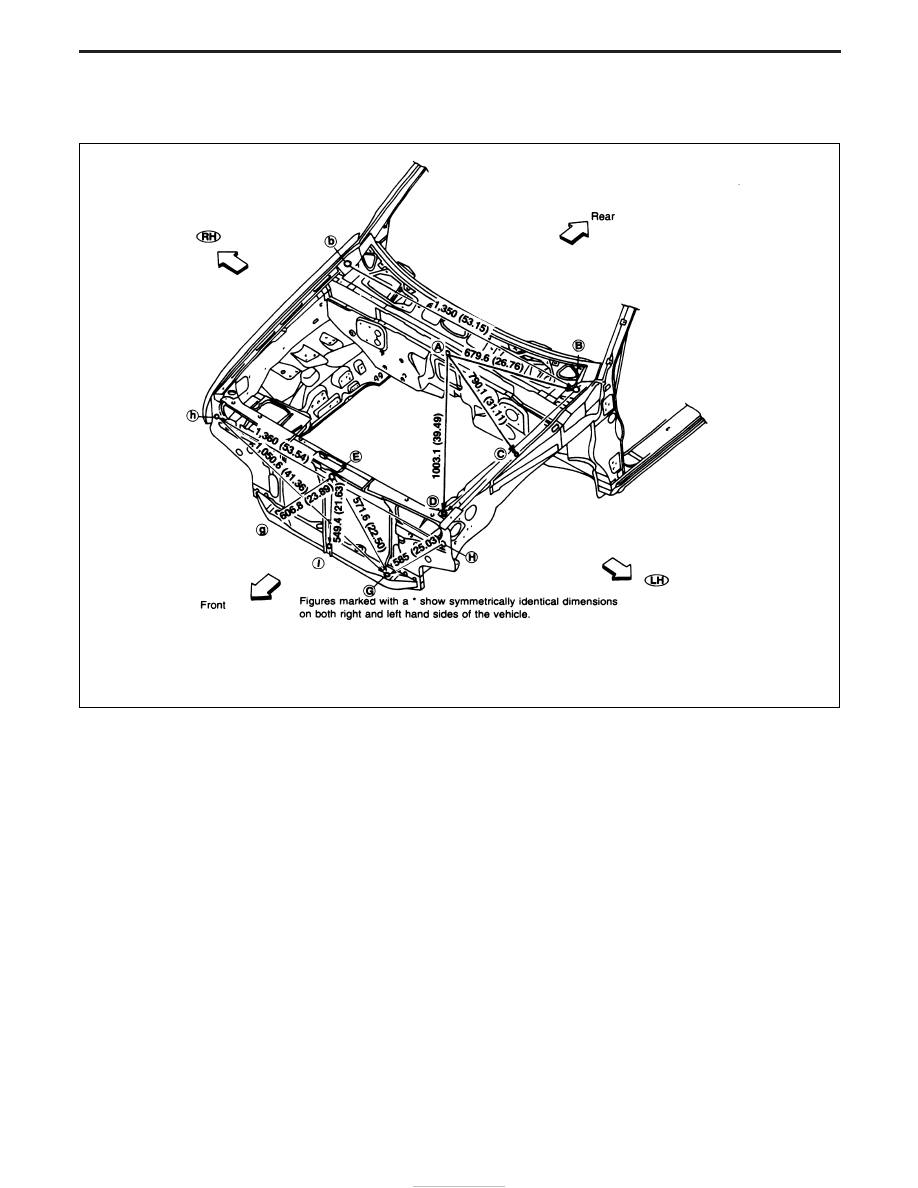

Measurement

Unit: mm (in)

NBF021

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-50

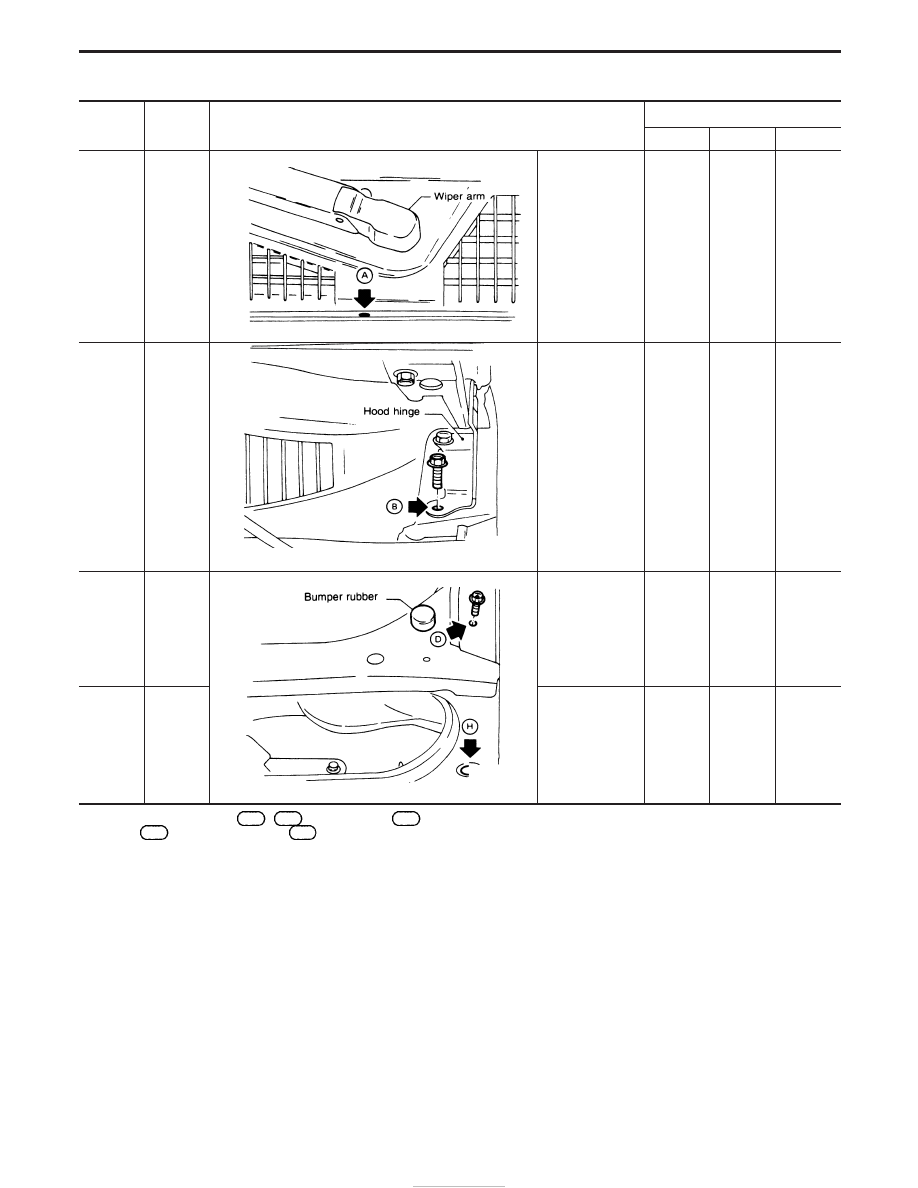

Detailed Measurement Points

Points

Hole dia.

mm (in)

Detailed points

Coordinates mm (in)

“X”

“Y”

“Z”

q

A

8 (0.32)

NBF022

Cowl top hole at
vehicle center

0.0

(0.00)

250.0

(9.84)

760.9

(29.96)

q

B

q

b

11 (0.43)

NBF023

Cowl top side
hole

698.5

(27.50)

−110.1

(−4.34)

624.7

(24.59)

q

D

q

d

8 (0.32)

NBF024

Upper radiator
core support
location hole

691.0

(27.20)

−459.5

(−18.09)

548.0

(21.58)

q

H

q

h

16 (0.63)

Side radiator
core support
location hole

680.0

(26.77)

−551.7

(−21.72)

400.0

(15.75)

q

1

: Coordinate indicated is

LH

,

RH

coordinate is -

LH

coordinate.

E.g. if

LH

coordinate is: 698.5,

RH

coordinate is: −698.5.

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-51
