Nissan Terrano model r20 series 2004. Manual - part 335

Part

Side air bag is activated

SRS is NOT activated

Seat with built-in side air
bag

REPLACE all parts of
front seatback (including
front seatback frame)

1. Visually check the seat on the collision side.
2. Remove the seat on the collision side and check the following for damage

and deformities.

I

Harness, connectors and terminals

I

Frame and recliner (for front and rear seat), and also adjuster and slides
(for front seat)

3. If no damage is found, reinstall the seat.
4. If damaged—REPLACE the damaged seat parts with new bolts.

Center pillar inner

1. Check the center pillar inner on the collision side for damage (dents, cracks, deformation).
2. If damaged—REPAIR the center pillar inner.

Trim

1. Check for visible signs of damage (dents, cracks, deformation) of the interior trim on the collision side.
2. If damaged—REPLACE the damaged trim parts.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-62

BODY & TRIM

SECTION

BT

CONTENTS

PRECAUTIONS

...............................................................2

Service Notice..............................................................2
Supplemental Restraint System (SRS)

″

AIR

BAG

″

and

″

SEAT BELT PRE-TENSIONER

″

...............2

CLIP AND FASTENER

....................................................3

Description ...................................................................3

CHASSIS AND BODY MAINTENANCE

.........................5

Checking Body Corrosion............................................5

BODY FRONT END

.........................................................6

Removal and Installation .............................................6

BODY REAR END AND OPENER

..................................8

Removal and Installation .............................................8

DOOR

.............................................................................10

Removal and Installation ...........................................10

INSTRUMENT PANEL ASSEMBLY

..............................16

Removal and Installation ...........................................16

SIDE AND FLOOR TRIM

..............................................18

Removal and Installation ...........................................18

DOOR TRIM

...................................................................19

Removal and Installation ...........................................19

ROOF TRIM

...................................................................20

Removal and Installation ...........................................20

EXTERIOR

.....................................................................21

Removal and Installation ...........................................21

FRONT SEAT

.................................................................34

Removal and Installation ...........................................34
Heated Seat...............................................................36
Active Head Restraint................................................36

SECOND SEAT

..............................................................37

Removal and Installation ...........................................37

THIRD SEAT

..................................................................39

Removal and Installation ...........................................39

SUNROOF

......................................................................40

Removal and Installation ...........................................40

WINDSHIELD AND WINDOWS

....................................42

Removal and Installation ...........................................42

DOOR MIRROR

.............................................................48

Removal and Installation ...........................................48

BODY (ALIGNMENT)

....................................................49

Alignment ...................................................................49

Service Notice

I

When removing or installing various parts, place a cloth or padding onto the vehicle body to prevent
scratches.

I

Handle trim, molding, instruments, grille, etc. carefully during removing or installing. Be careful not to oil
or damage them.

I

Apply sealing compound where necessary when installing parts.

I

When applying sealing compound, be careful that the sealing compound does not protrude from parts.

I

When replacing any metal parts (for example body outer panel, members, etc.), be sure to take rust pre-
vention measures.

Supplemental Restraint System (SRS) “AIR
BAG” and “SEAT BELT PRE-TENSIONER”

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER” used along with
a seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain types of
collision. The SRS system composition which is available to NISSAN MODEL R20 is as follows (The compo-
sition varies according to the destination and optional equipment.):

I

For a frontal collision
The Supplemental Restraint System consists of driver air bag module (located in the center of the steer-
ing wheel), front passenger air bag module (located on the instrument panel on passenger side), front seat
belt pre-tensioners, a diagnosis sensor unit, warning lamp, wiring harness and spiral cable.

I

For a side collision
The Supplemental Restraint System consists of front side air bag module (located in the outer side of front
seat), side air bag (satellite) sensor, diagnosis sensor unit (one of components of air bags for a frontal
collision), wiring harness, warning lamp (one of components of air bags for a frontal collision).

Information necessary to service the system safely is included in the RS section of this Service Manual.

WARNING:

I

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance should be per-
formed by an authorized NISSAN dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the RS section.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. Spiral cable and wiring harnesses covered with yellow insulation tape either just
before the harness connectors or for the complete harness are related to the SRS.

PRECAUTIONS

BT-2

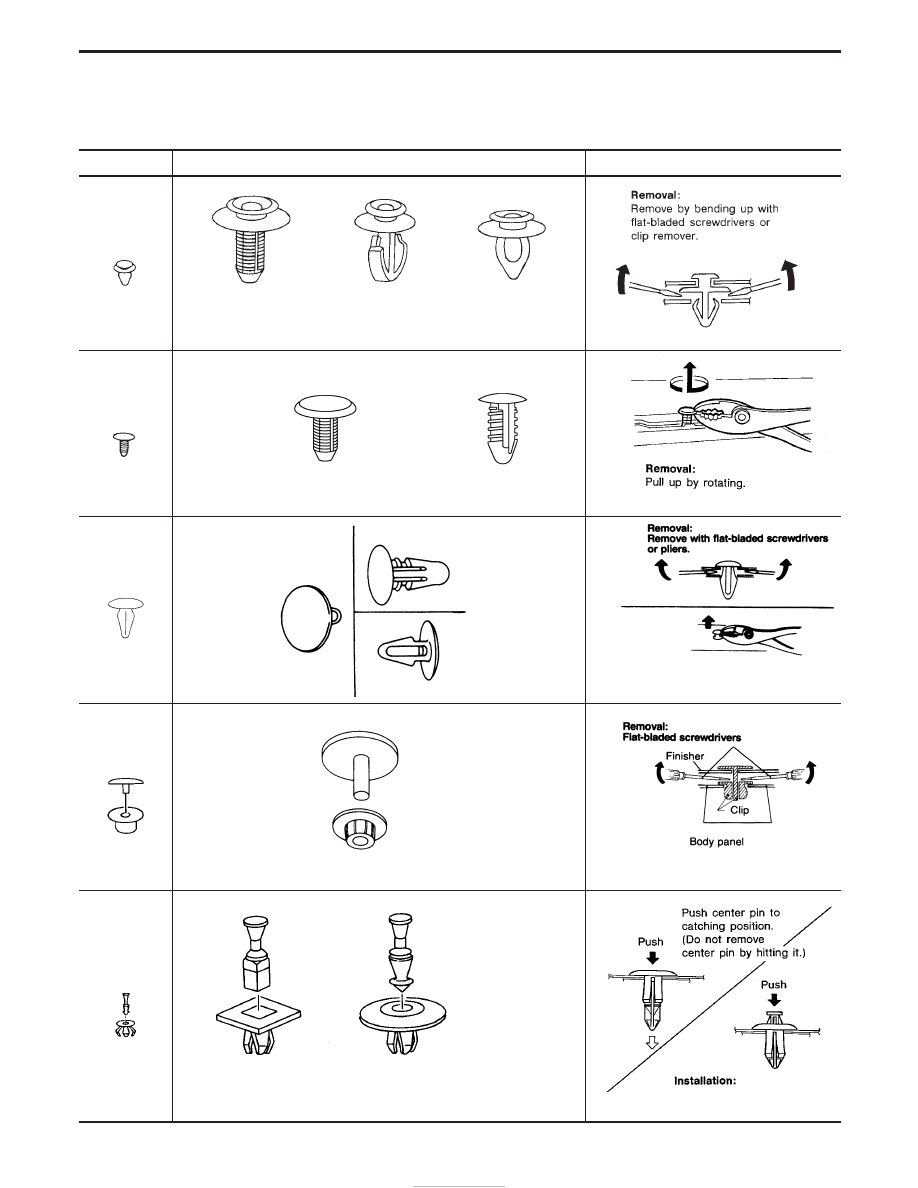

Description

I

Clips and fasteners in BT section correspond to the following numbers and symbols.

I

Replace any clips and/or fasteners which are damaged during removal or installation.

Symbol No.

Shapes

Removal & Installation

C101

SBF302H

SBF367BA

C102

YBT081

SBF115B

C106

SBF090B

SBF091B

C201

SBF241B

SBF242B

C203

SBF258G

SBF708E

CLIP AND FASTENER

BT-3
