Nissan Terrano model r20 series 2004. Manual - part 318

Removal and Installation

YST062

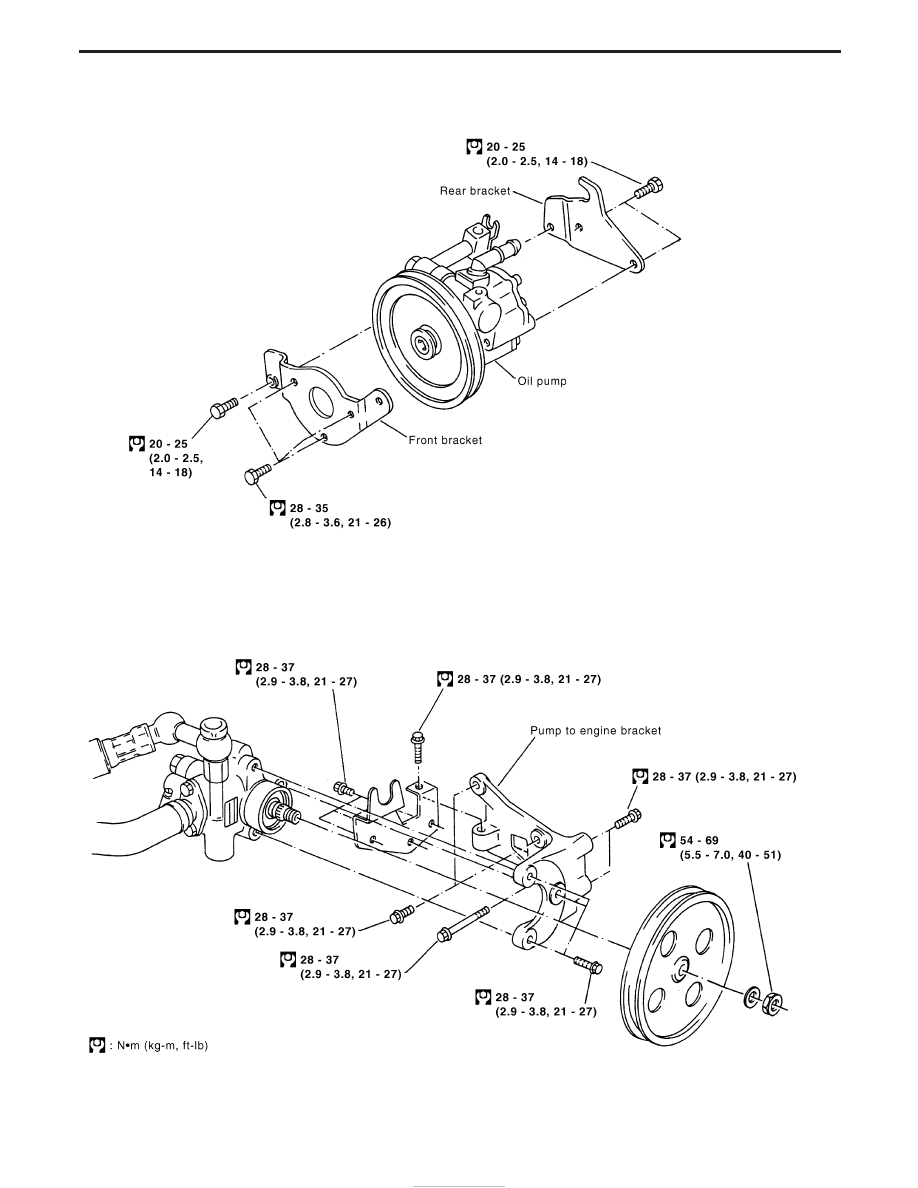

POWER STEERING OIL PUMP

ST-16

Removal and Installation

YST063

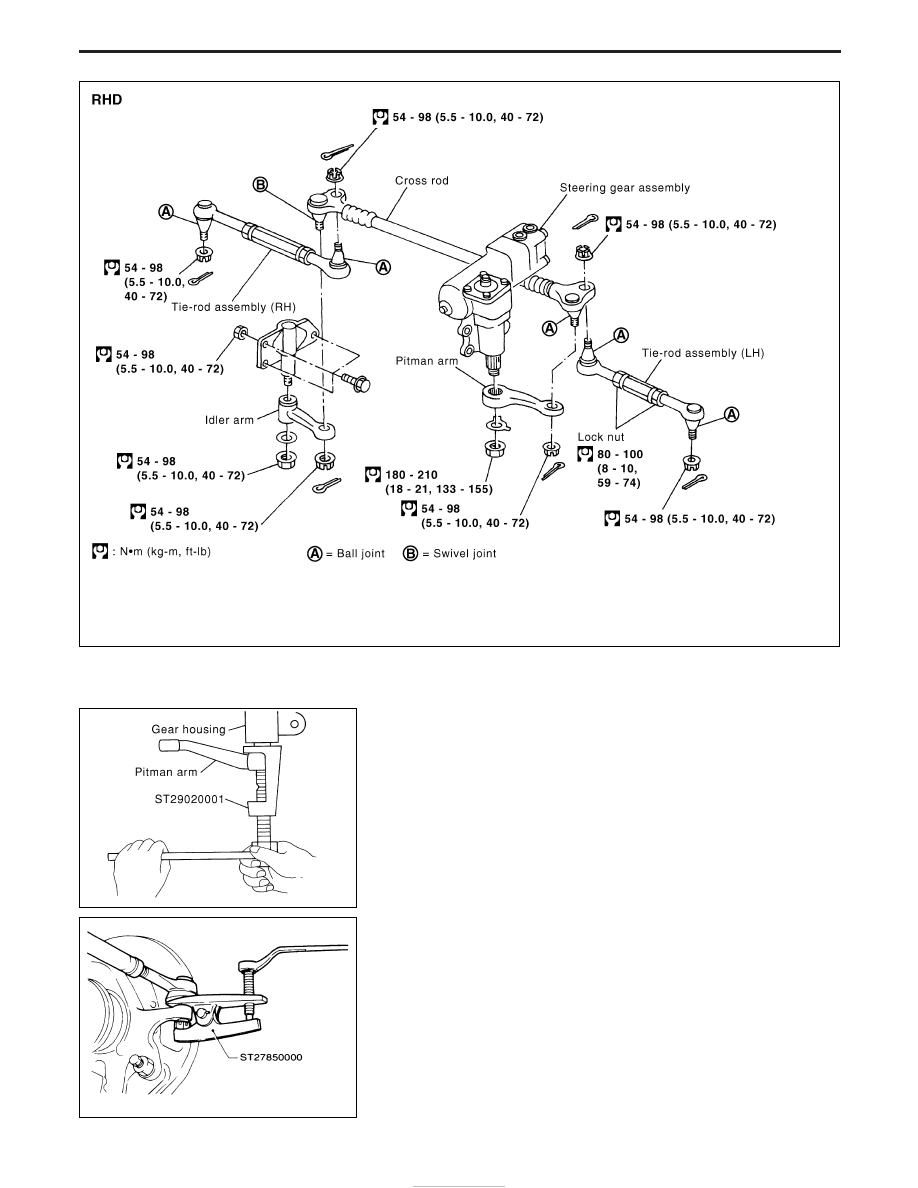

STEERING LINKAGE

ST-17

Remove gear arm with Tool.

Remove tie-rod from knuckle arm with Tool.

YST064

YST024

NFA010

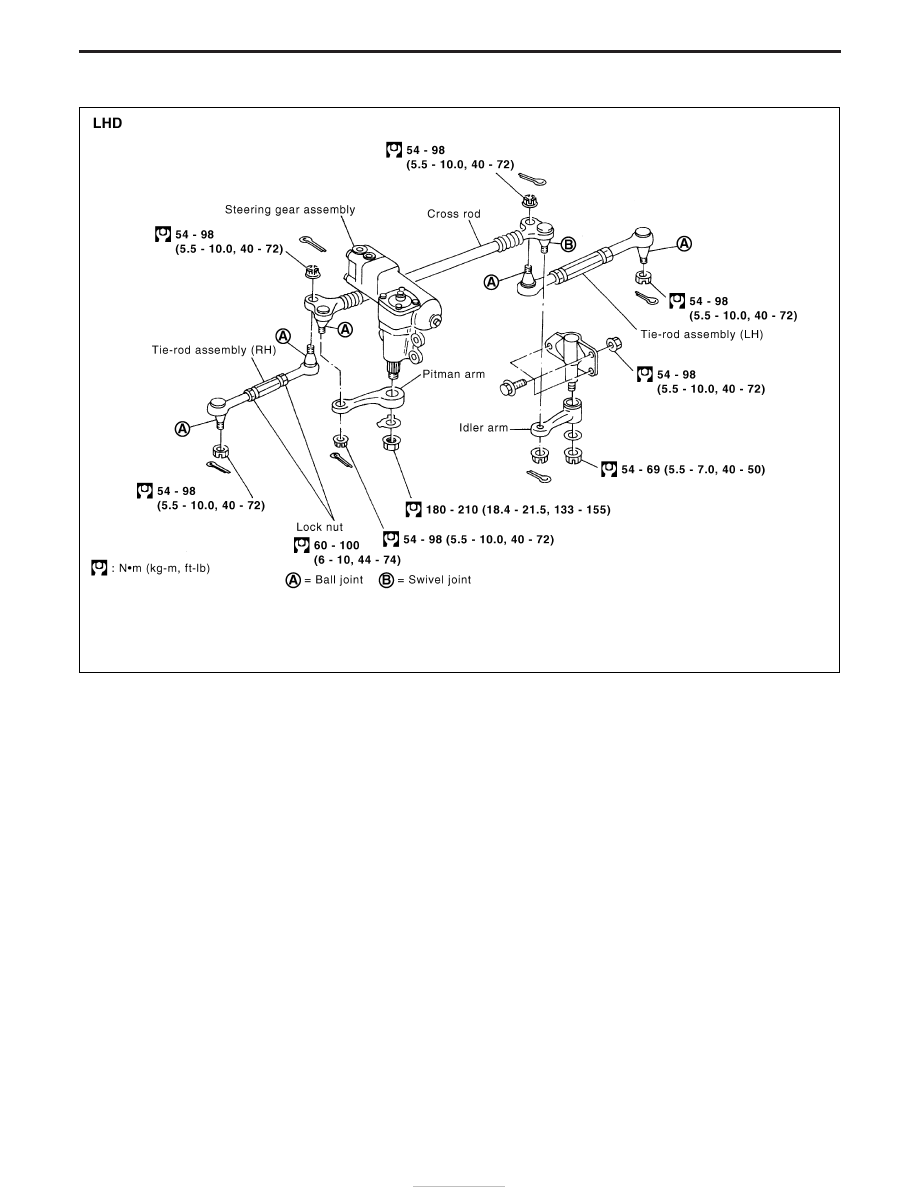

STEERING LINKAGE

Removal and Installation (Cont’d)

ST-18

Disassembly and Assembly

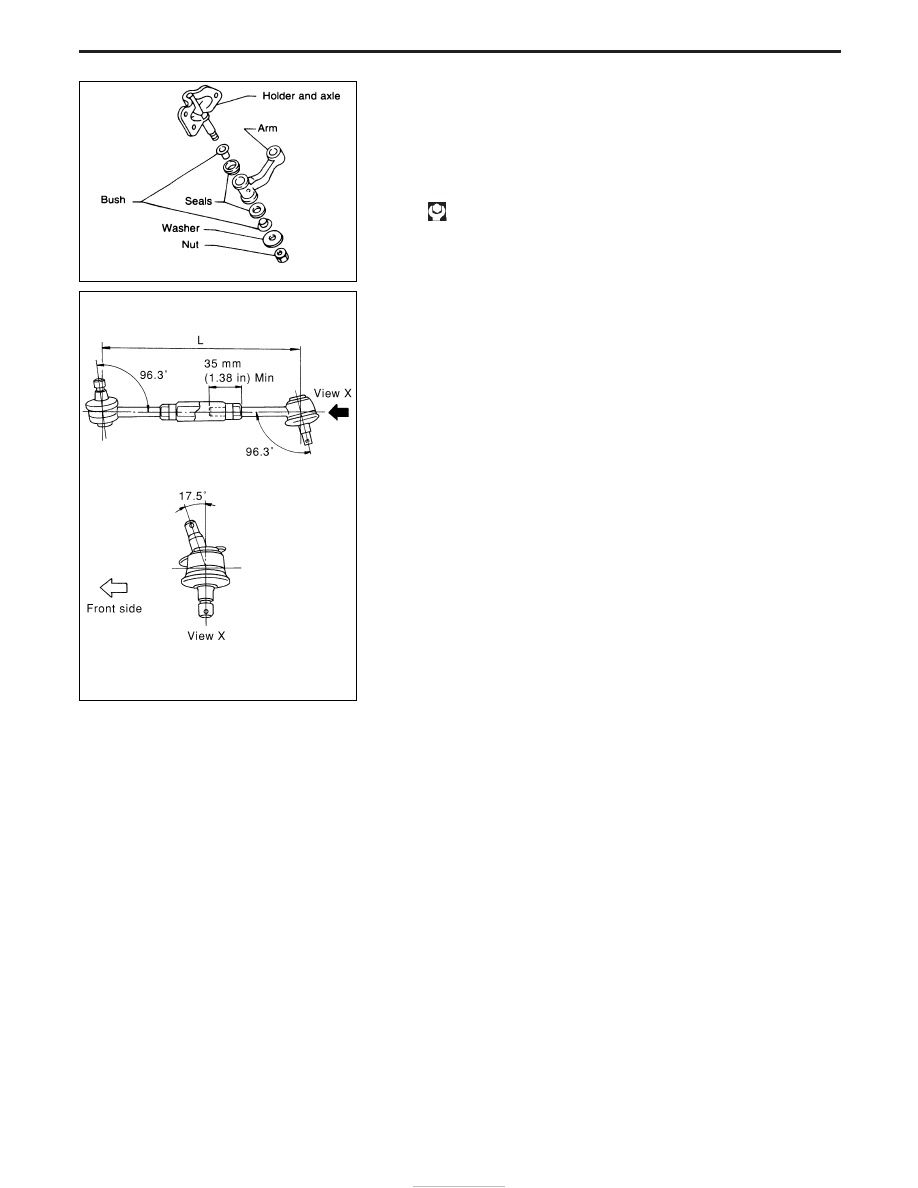

IDLER ARM ASSEMBLY

I

Apply coat of multi-purpose grease to bushing.

I

Press bushing into idler body, and insert shaft of idler bracket
carefully until bushing protrudes.
Tighten nut to the specified torque.

: 54 - 69 N

⋅

m (5.5 - 7.0 kg-m, 40 - 50 ft-lb)

CROSS ROD AND TIE-ROD

1. When tie-rod ball joints and tie-rod bar are separated, adjust

tie-rod length correctly.
Adjustment should be done between ball stud centers.

L: Standard

287 mm (11.30 in)

2. Lock tie-rod clamp nuts so that ball joint on outer ball stud is

as follows with respect to that on inner ball stud.

CAUTION:

Make sure that tie-rod bars are screwed into tie-rod tube more
than 35 mm (1.38 in). Refer to illustration.

NST012

YST019

STEERING LINKAGE
