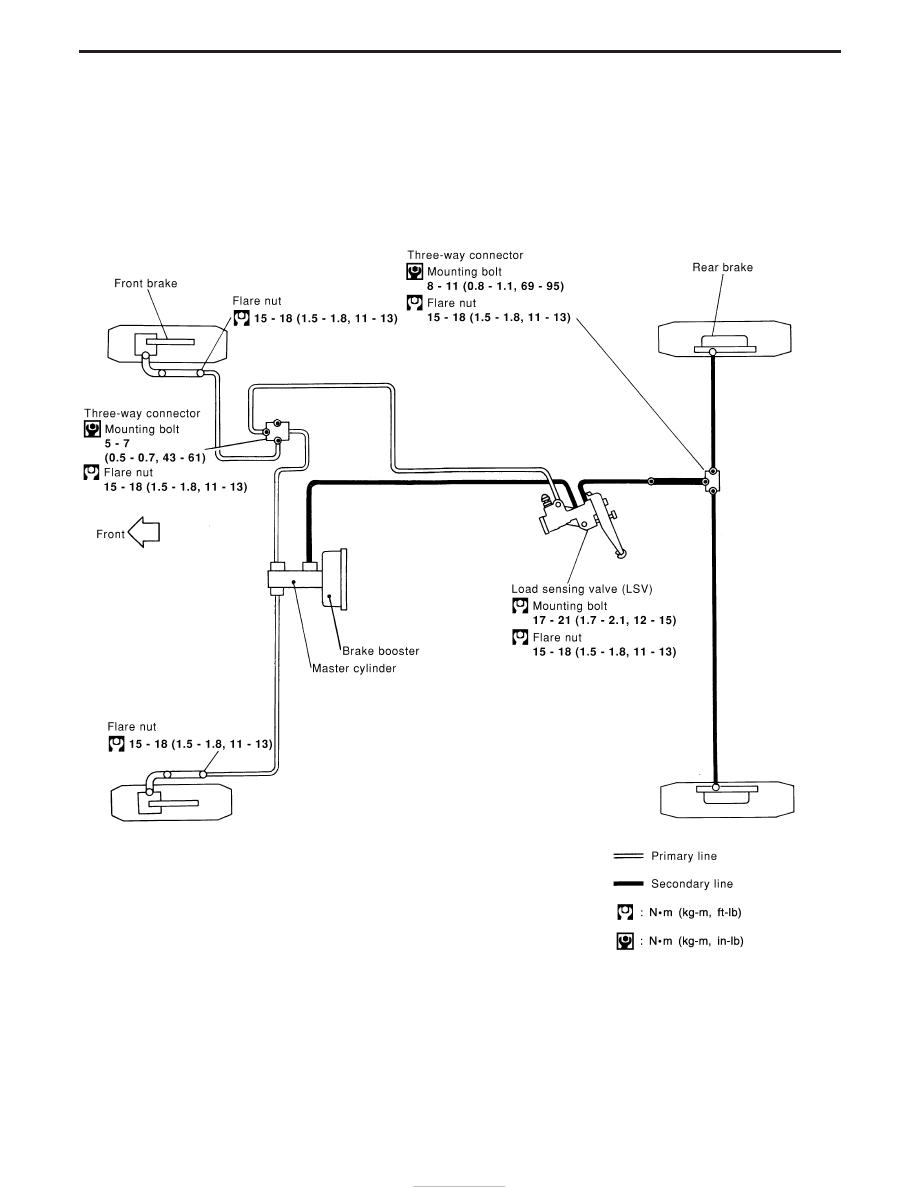

W/O ABS

YBR256

BRAKE HYDRAULIC LINE

BR-6

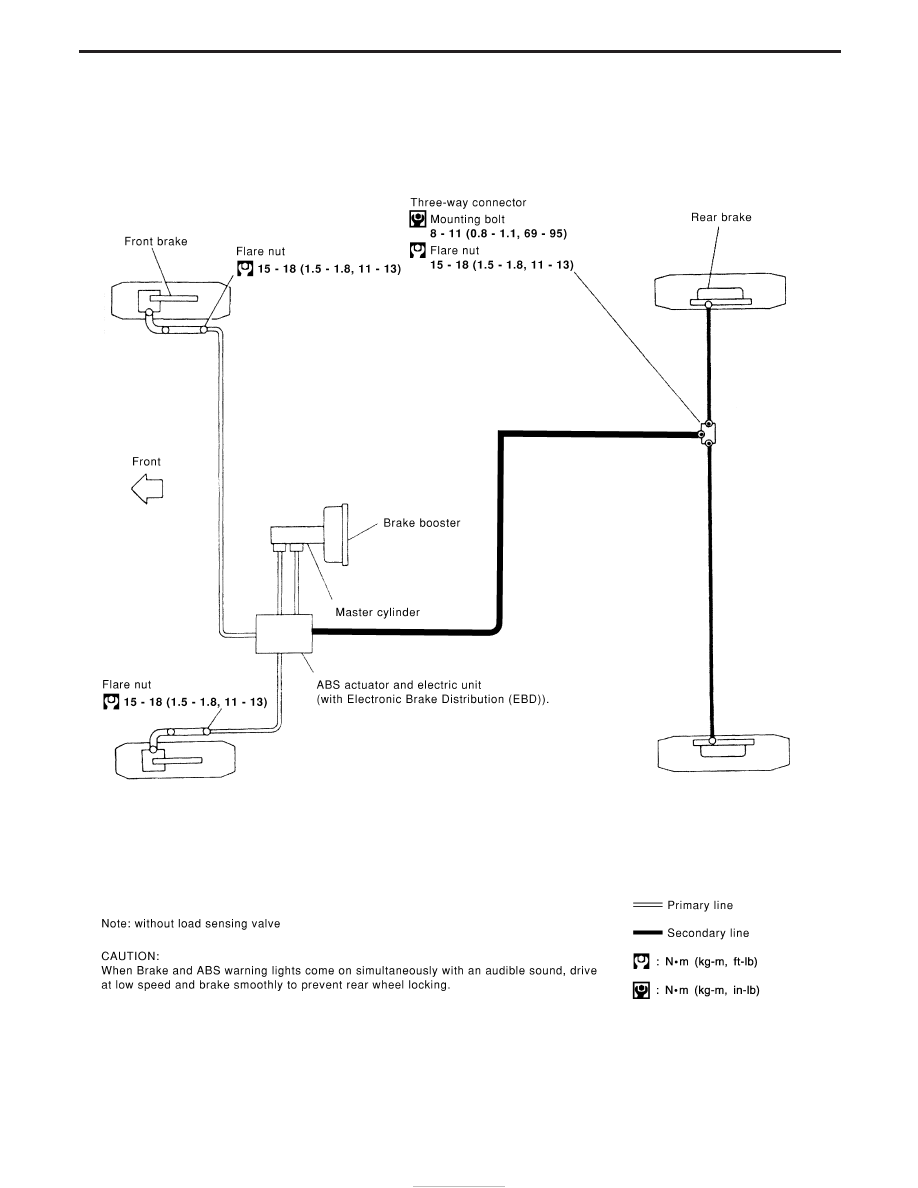

WITH ABS

YBR257

BRAKE HYDRAULIC LINE

BR-7

Bleeding Brake System

CAUTION:

I

Carefully monitor brake fluid level at master cylinder dur-
ing bleeding operation.

I

If master cylinder is suspected to have air inside, bleed air
from master cylinder first. Refer to “Installation”, “MAS-
TER CYLINDER”, BR-17.

I

Fill reservoir with recommended brake fluid “DOT 4”. Make
sure it is full at all the times while bleeding air out of sys-
tem.

I

Place a container under master cylinder to avoid spillage
of brake fluid.

I

For models with ABS, turn ignition switch to the OFF posi-
tion and disconnect ABS fuse or battery cable.

I

Bleed air in the following order:
Load Sensing Valve air bleeder (Models equipped with LSV)

"

Left rear brake

"

Right rear brake

"

Left front brake

"

Right front brake

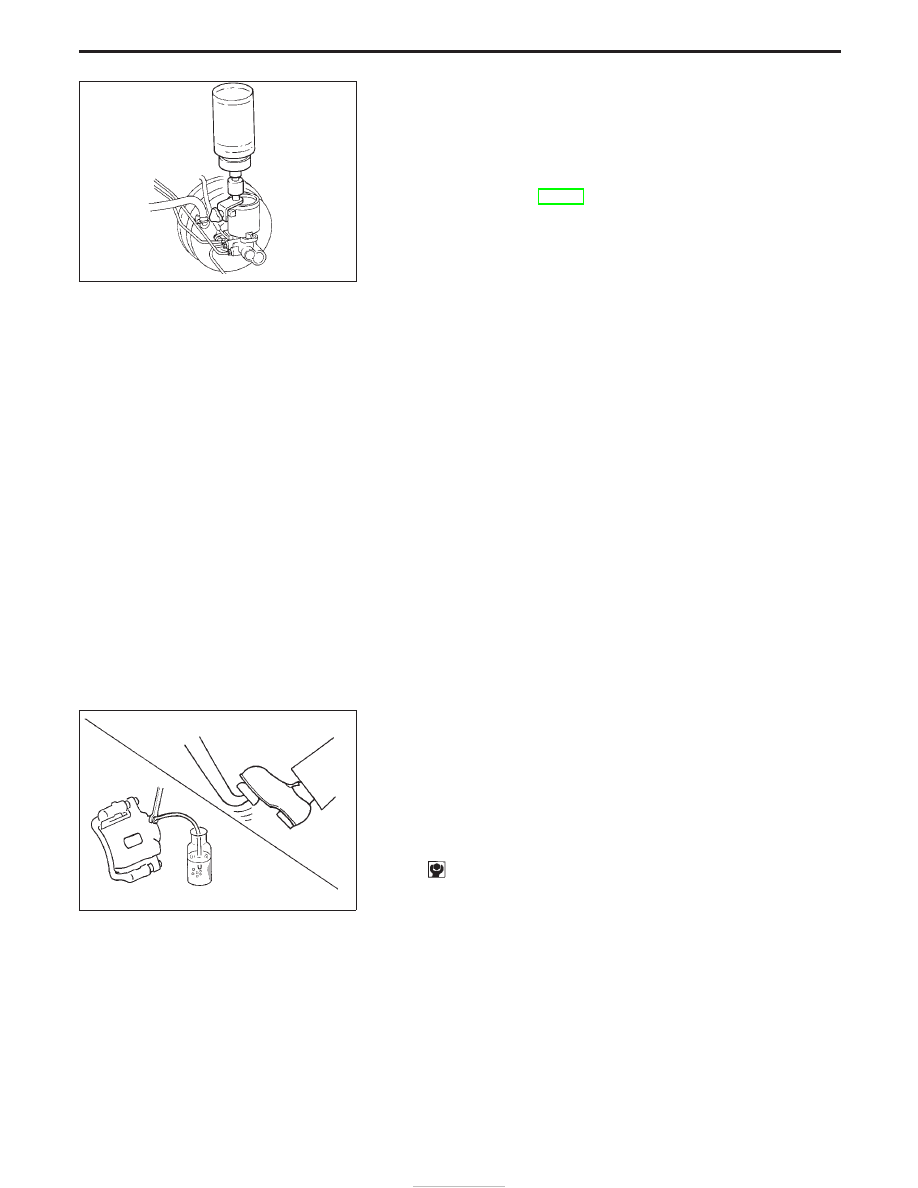

1. Connect a transparent vinyl tube to air bleeder valve.
2. Fully depress brake pedal several times.
3. With brake pedal depressed, open air bleeder valve to release

air.

4. Close air bleeder valve.
5. Release brake pedal slowly.
6. Repeat steps 2 through 5 until clear brake fluid comes out of

air bleeder valve.

7. Tighten air bleeder valve

: 7 - 9 N

⋅

m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

SBR995

SBR419C

BRAKE HYDRAULIC LINE

BR-8

Removal

CAUTION:

I

Use suitable tool for assembly and disassembly of brake
lines and hoses.

I

Be careful not to splash brake fluid on painted areas; it
may cause paint damage. If brake fluid is splashed on
painted areas, wash it away with water immediately. DO
NOT RUB IT OFF.

I

All hoses must be free from excessive bending, twisting
and pulling.

1. Connect a vinyl tube to air bleeder valve.
2. Drain brake fluid from each air bleeder valve by depressing

brake pedal.

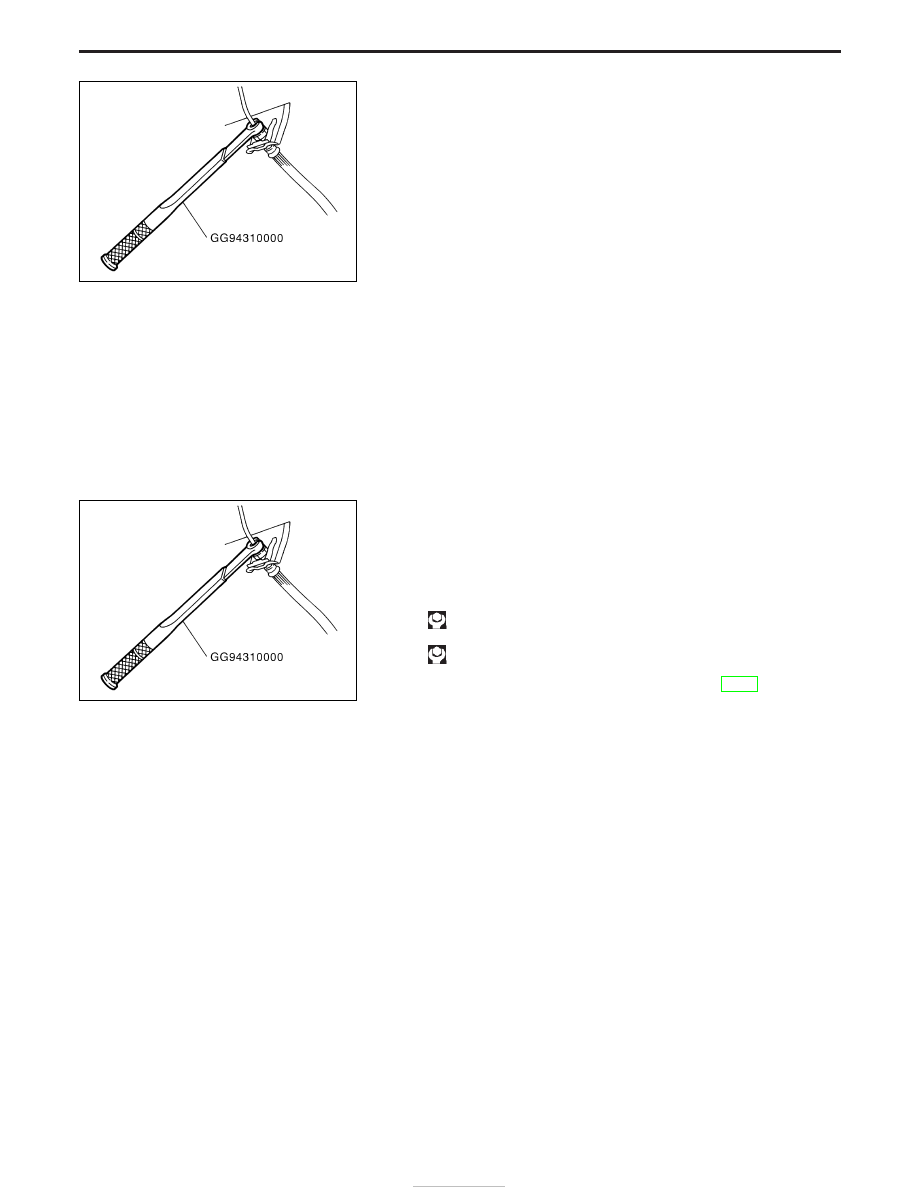

3. Remove flare nut securing brake tube to hose, then withdraw

lock spring.

4. Cover openings to prevent entrance of dirt whenever discon-

necting hydraulic line.

Inspection

Check brake lines (tubes and hoses) for cracks, deterioration or
other damage. Replace any damaged parts.

Installation

CAUTION:

I

Refill with new brake fluid “DOT 4”.

I

Never reuse drained brake fluid.

1. Tighten all flare nuts and connecting bolts.

Flare nut:

: 15 - 18 N

⋅

m (1.6 - 1.8 kg-m, 11 - 13 ft-lb)

Connecting bolt:

: 17 - 20 N

⋅

m (1.7 - 2.0 kg-m, 12 - 14 ft-lb)

2. Refill until new brake fluid comes out of each air bleeder valve.
3. Bleed air. Refer to “Bleeding Brake System”, BR-8.

YBR293

YBR293

BRAKE HYDRAULIC LINE
