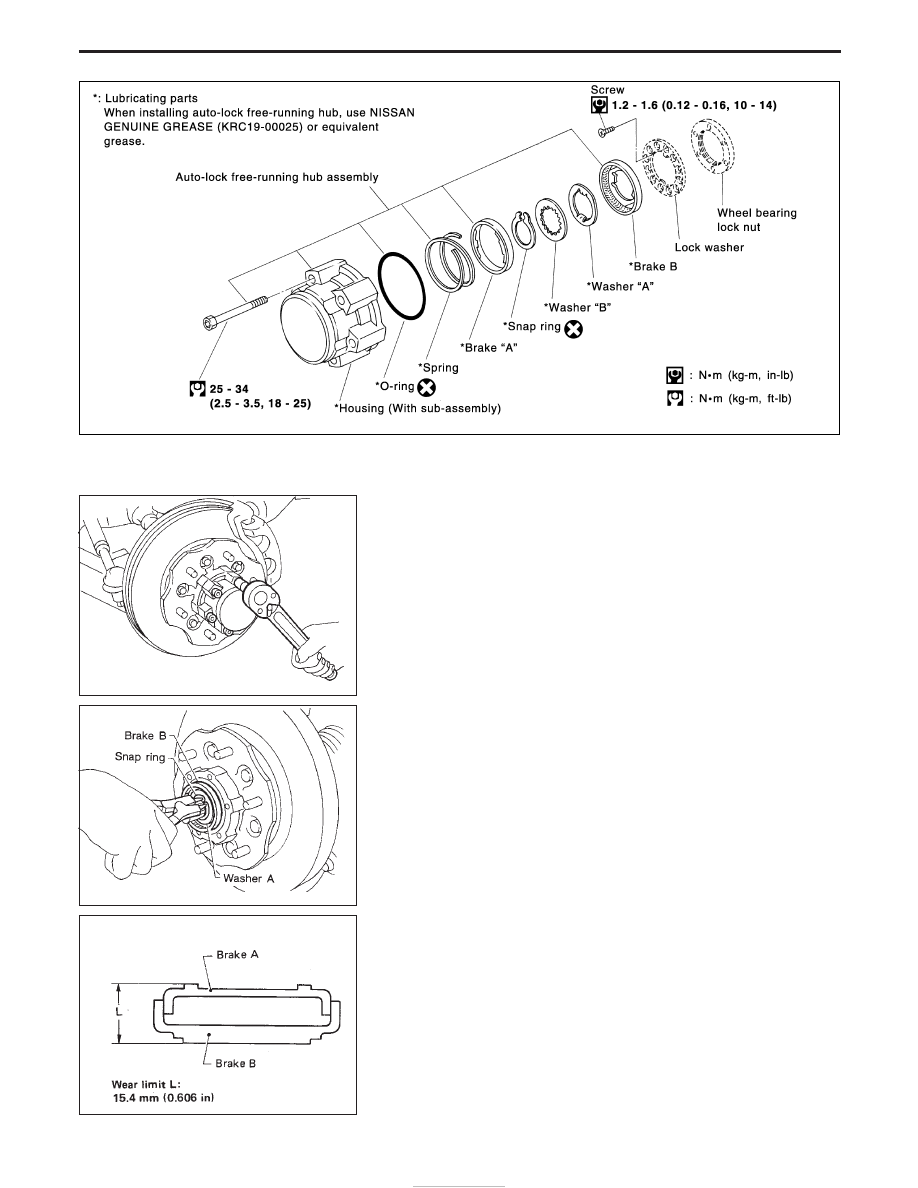

Removal and Installation

I

Set the auto-lock free-running hub at the condition “Free”.

I

Remove

auto-lock

free-running

hub

with

brake

pedal

depressed.

I

Remove snap ring.

I

Remove washer B, washer A and brake B.

I

After installing auto-lock free-running hub, check operation.

When installing it, apply recommended grease to drive shaft
end.

Inspection

Thoroughly clean parts and dry with compressed air.
Brake “A” and “B”
Measure the thickness “L” of brake “A” and “B”.
If thickness is less than the specified limit, replace brake “A” and
“B” as a set.

Wear limit “L” = 15.4 mm (0.606 in)

YFA016

SFA827

SFA829

SFA548

FRONT AXLE — Auto-lock Free-running Hub

FA-14

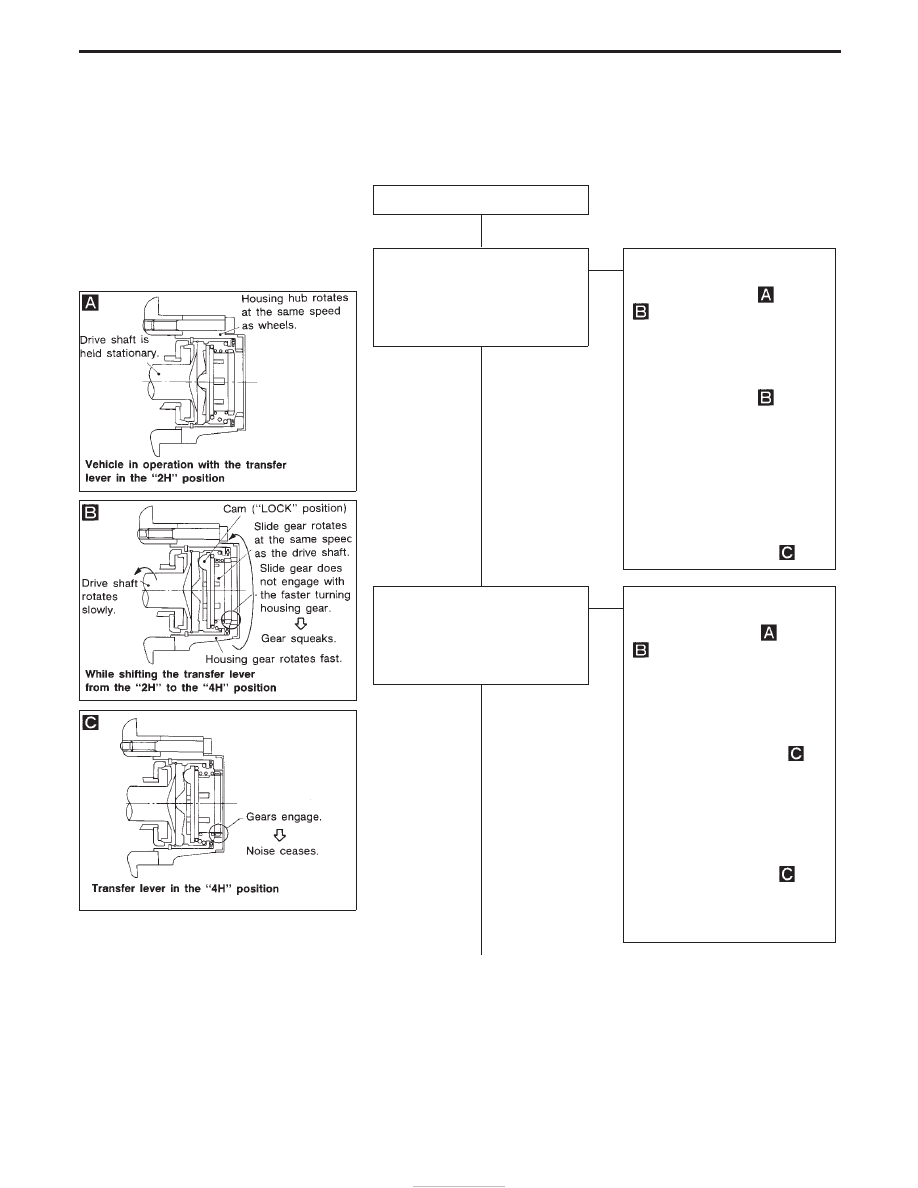

Trouble-shooting

Noise occurring in the auto hub under any of the conditions
described is not indicative of a problem. Noise can be eliminated
by properly operating the transfer lever of the vehicle.

Noise

Was the transfer lever shifted from
the “2H” to the “4H” position while
the vehicle was operated at a
speed greater than 40 km/h (25
MPH)?

No

E

Yes

Shifting the transfer lever from the
“2H” to the “4H” position in high-
speed operation (Fig.

,

Fig.

), is sometimes difficult. At this

point, a clattering occurs in the
auto hub. If shifting is stopped
halfway, the drive shaft no longer
rotates and the cam is held in the
“LOCK” position (Fig.

). In this

case, the noise will continue until
the vehicle is stopped. When this
occurs, decrease vehicle speed to
less than 40 km/h (25 MPH),
return the transfer lever to the
“2H” position once and then
reshift to the “4H” position.
Gears will then be engaged and
the noise will cease (Fig.

).

Was the transfer lever shifted from
the “2H” to the “4H” position while
the vehicle was operated at a
speed less than 40 km/h (25
MPH)?

No

E

Yes

When noise occurs in the auto
hub while shifting from the “2H” to
the “4H” position (Fig.

,

Fig.

), do not stop shifting halfway.

When shifted to the “4H” position,
the “4WD” pilot lamp will come on
to indicate that the gears are
engaged properly and that the
vehicle is set in the 4WD mode.
Noise will then cease (Fig.

). If

shifting is stopped halfway, noise
will continue.
In such a case, return the transfer
lever to the “2H” position once
and re-shift it to the “4H” position.
Gears will then be engaged and
the noise will cease (Fig.

). (If

the lever is left in the “2H”
position, the noise will continue
until the vehicle is stopped.)

q

A

SFA516A

SFA517A

SFA518A

H

H

H

FRONT AXLE — Auto-lock Free-running Hub

FA-15

q

A

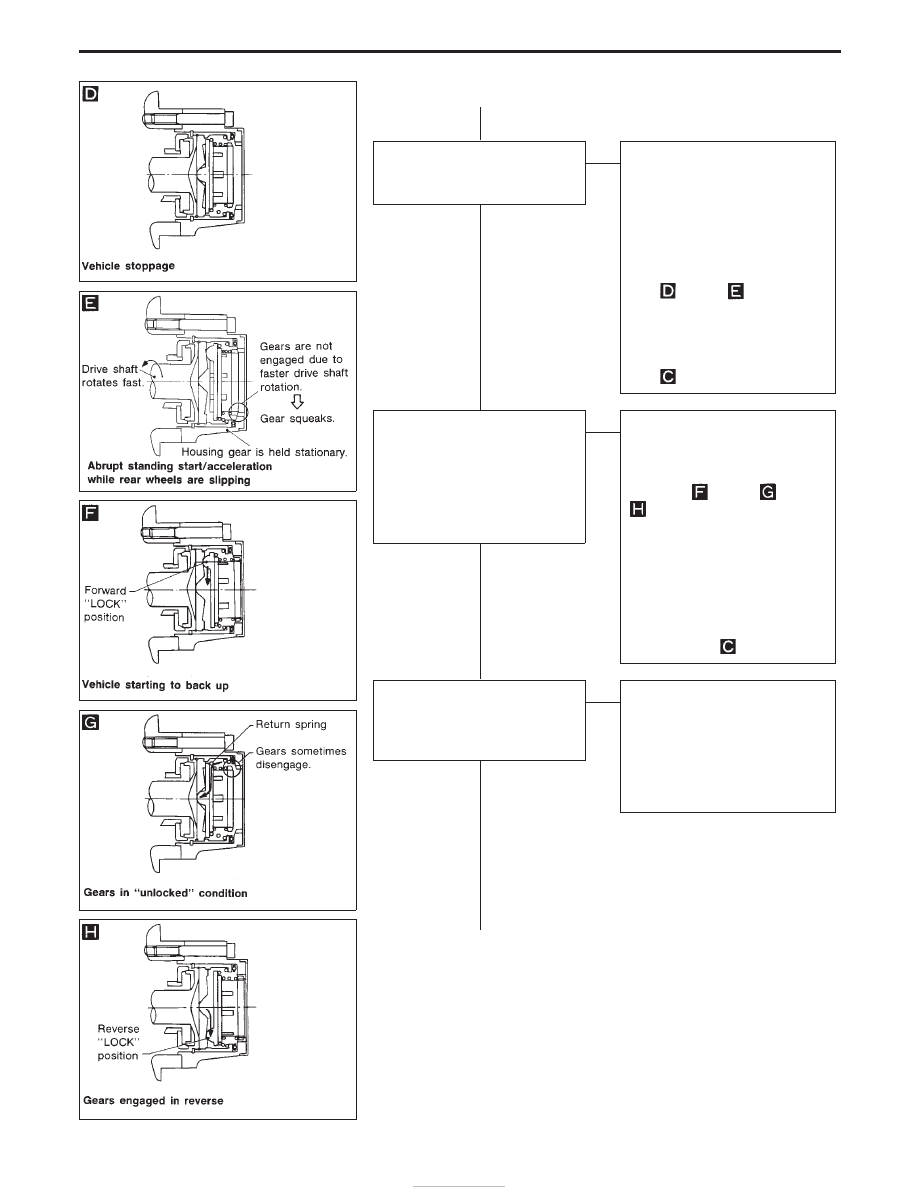

Was the vehicle started after the
transfer lever was shifted from the
“2H” to the “4H” or “4L” position?

No

E

Yes

A clicking noise can sometimes
occur in the auto hub when the
gears are engaged. This is not a
problem.
Noise can be encountered during
rapid acceleration while rear
wheels are slipping on snowy
roads, muddy roads, slopes, etc.
(Fig.

,

Fig.

).

In such a case, release the accel-
erator pedal to reduce engine
speed. Gears will then be
engaged and the noise will cease
(Fig.

).

Was the vehicle backed up when
the transfer lever was in the “4H”
or the “4L” position, or was the
vehicle backed up while on a
downgrade when the transfer
lever was in the “4H” or the “4L”
position?

No

E

Yes

When backing up the vehicle with
the transfer in the “4H” or the “4L”
position, auto-hub gears some-
times disengage but soon reen-
gage (Fig.

,

Fig.

,

Fig.

) with a clicking noise. This is

not a problem. Noise will also
occur if the vehicle is accelerated
rapidly while the gears are disen-
gaged. In such a case, release the
accelerator pedal once to
decrease engine speed. Gears will
then be engaged and the noise
will cease (Fig.

).

Was the vehicle turned on a dry
pavement, when the transfer lever
was in the “4H” or the “4L” posi-
tion?

No

E

Yes

Under these conditions, noise
occurs in tires (creaking) or in the
power train (rattling) — not in the
auto hub.
Avoid driving in the conditions
described above as it may lead to
tire wear.

q

B

SFA519A

SFA520A

SFA521A

SFA522A

SFA523A

H

H

H

H

FRONT AXLE — Auto-lock Free-running Hub

Trouble-shooting (Cont’d)

FA-16

q

B

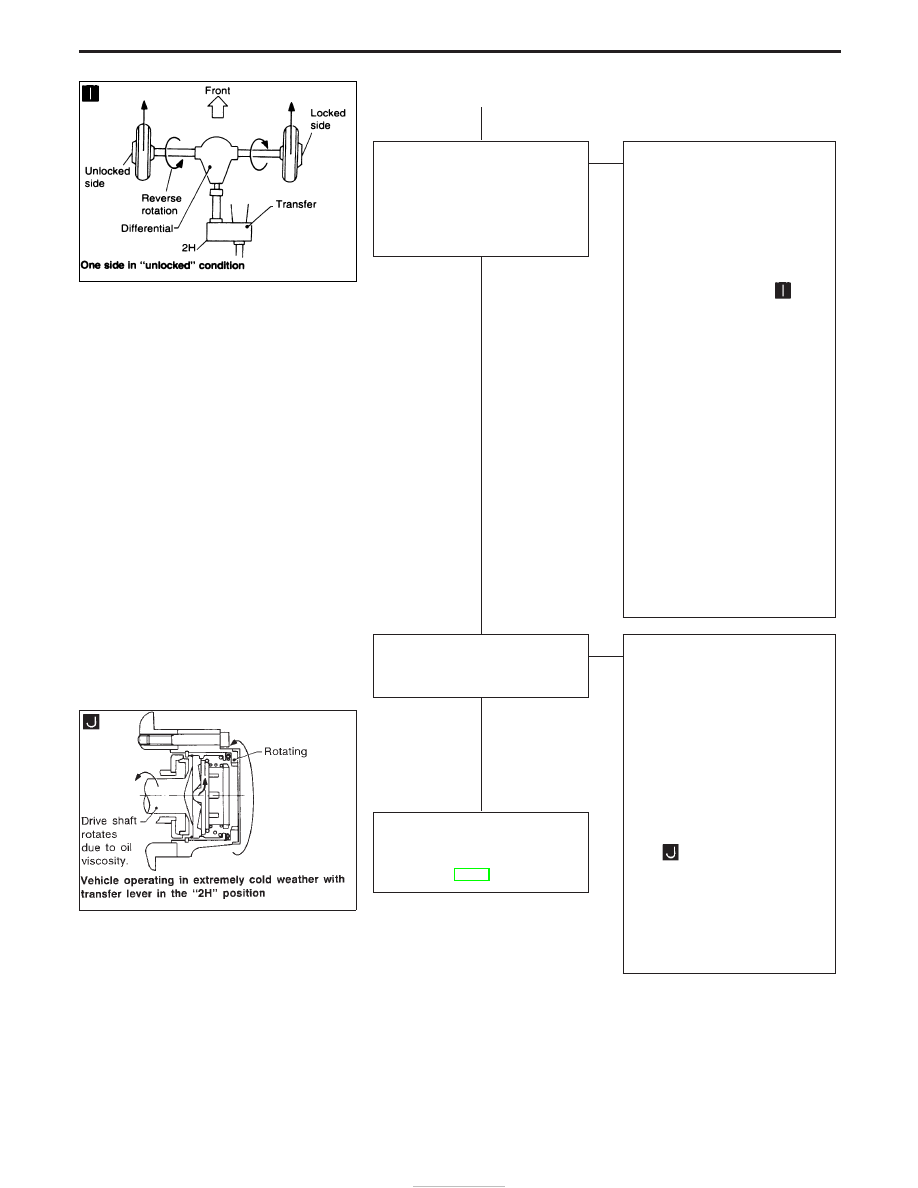

Was the vehicle moved in one
direction after the vehicle was
driven in another direction when
the transfer lever was in the “4H”
or the “4L” position and then
returned to the “2H” position?

No

E

Yes

Auto-hub gears will disengage
with a resultant noise (clicking). If
the distance the vehicle is moved
in the opposite direction is short
[less than 1 m (3 ft)] or if the rota-
tion angle of the left and right
wheels is not the same (as in
rounding a corner), gears on one
side will disengage (Fig.

).

Under this condition, a noise
(crushing, etc.) might occur while
driving in the “2H” position. If only
gears on one side are unlocked,
the locked drive shaft rotates at
the same speed as wheels;
however, the unlocked drive shaft
is made to rotate in the reverse
direction by the differential. This
forces by auto hub’s slide gear to
lock in the reverse direction. As a
result, noise occurs.
If this happens, slowly move the
vehicle straight back approxi-
mately 2 to 3 m (7 to 10 ft) with
the transfer lever in the “2H” posi-
tion to disengage the gears on the
other side.

Was the vehicle driven with the
transfer lever in the “2H” position
in extremely cold weather?

No

E

Yes

In extremely cold weather (areas),
the viscosity of differential oil is
greater than in moderate weather.
When the auto hubs are unlocked
with the transfer lever set to the
“2H” position, one auto hub can
sometimes remain locked.
This causes noise during opera-
tion. Noise can also occur in the
auto hub when the front propeller
shaft is rotated due to the viscos-
ity resistance of the transfer fluid
(Fig.

).

In such a case, drive in the “4H”
position for approximately 10 min-
utes until the vehicle warms up,
and return the transfer lever to the
“2H” position to eliminate the
noise.

Disassemble and check the auto
hub.
(Refer to “Removal and
Installation”, FA-18.)

NFA005

SFA525A

H

H

H

FRONT AXLE — Auto-lock Free-running Hub
