On-Vehicle Service

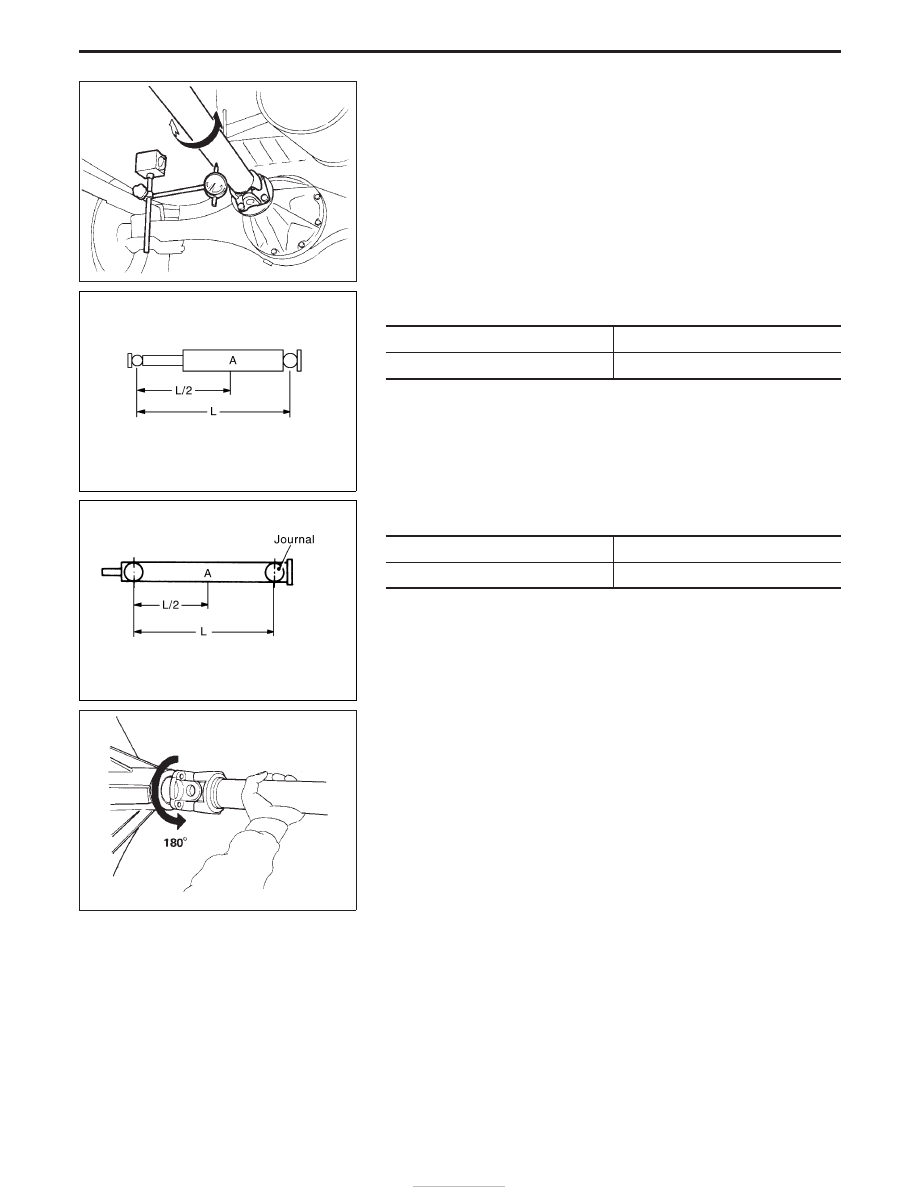

PROPELLER SHAFT VIBRATION

If vibration is present at high speed, inspect propeller shaft runout
first.
1. Raise rear wheels.
2. Measure propeller shaft runout at center of propeller shaft,

between two yokes, by rotating final drive companion flange by
hand.

Front propeller shaft

Unit: mm (in)

Propeller shaft model

0F71H

Measuring point A

L/2

Rear propeller shaft

Unit: mm (in)

Propeller shaft model

2S80B

Measuring point A

L/2

3. If runout exceeds specifications, disconnect propeller shaft at

final drive companion flange; then rotate companion flange 180
degrees and reconnect propeller shaft.

Runout limit: 0.6 mm (0.024 in)

4. Check runout again. If runout still exceeds specifications,

replace propeller shaft assembly.

5. Perform road test.

APPEARANCE CHECKING

I

Inspect propeller shaft tube surface for dents or cracks. If
damaged, replace shaft assembly.

I

If center is noisy or damaged, replace center bearing.

SPD728

YPD011

YPD012

SPD102

PROPELLER SHAFT

PD-6

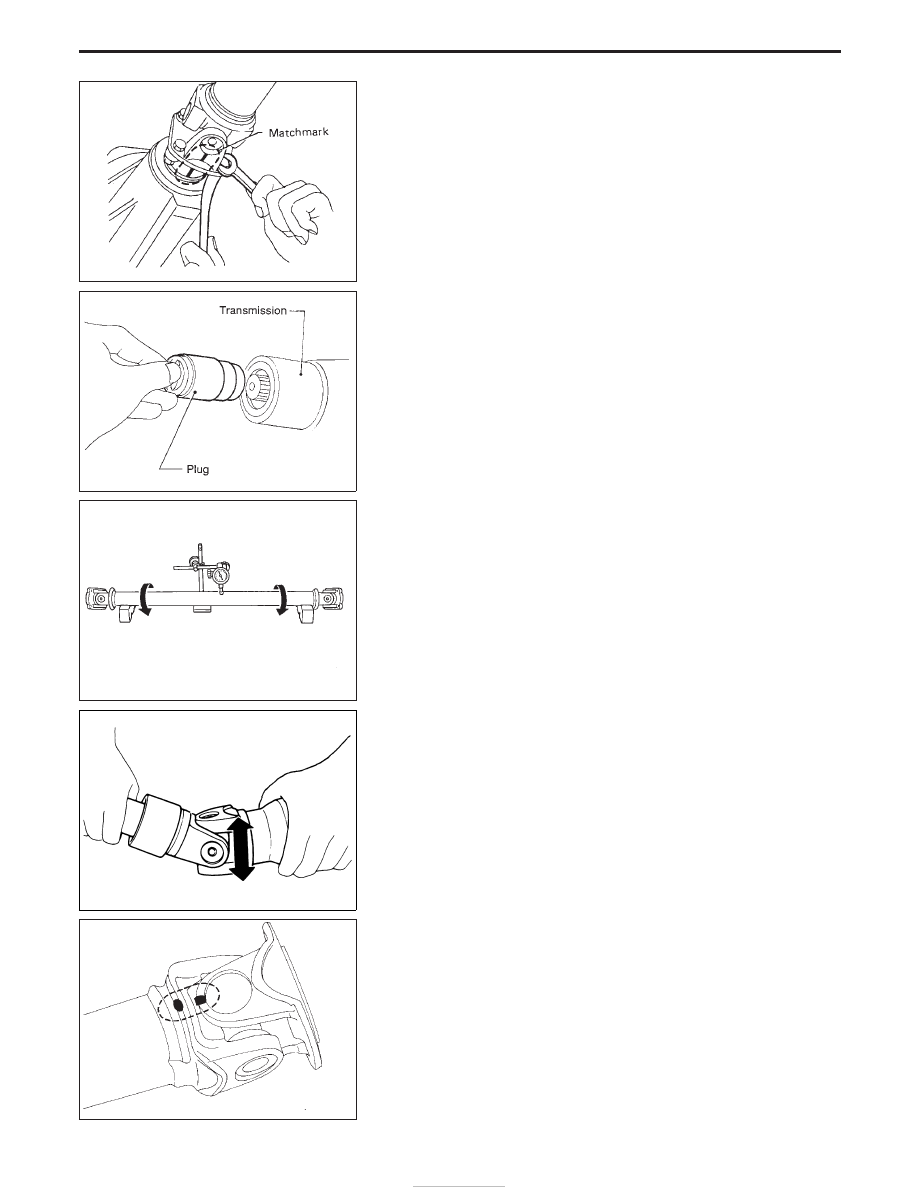

Removal and Installation

I

Put match marks on flanges and separate propeller shaft from
final drive.

I

Draw out propeller shaft from transmission and plug up rear
end of transmission rear extension housing.

Inspection

I

Inspect propeller shaft runout. If runout exceeds specifications,
replace propeller shaft assembly.

Runout limit:

0.6 mm (0.024 in)

I

Inspect journal axial play. If the play exceeds specifications,
replace propeller shaft assembly.

Journal axial play:

0.2 mm (0.008 in) or less

Disassembly

JOURNAL

1. Put match marks on shaft and flange or yoke.

SPD103

SPD359

SPD106

SPD165

SPD128

PROPELLER SHAFT

PD-7

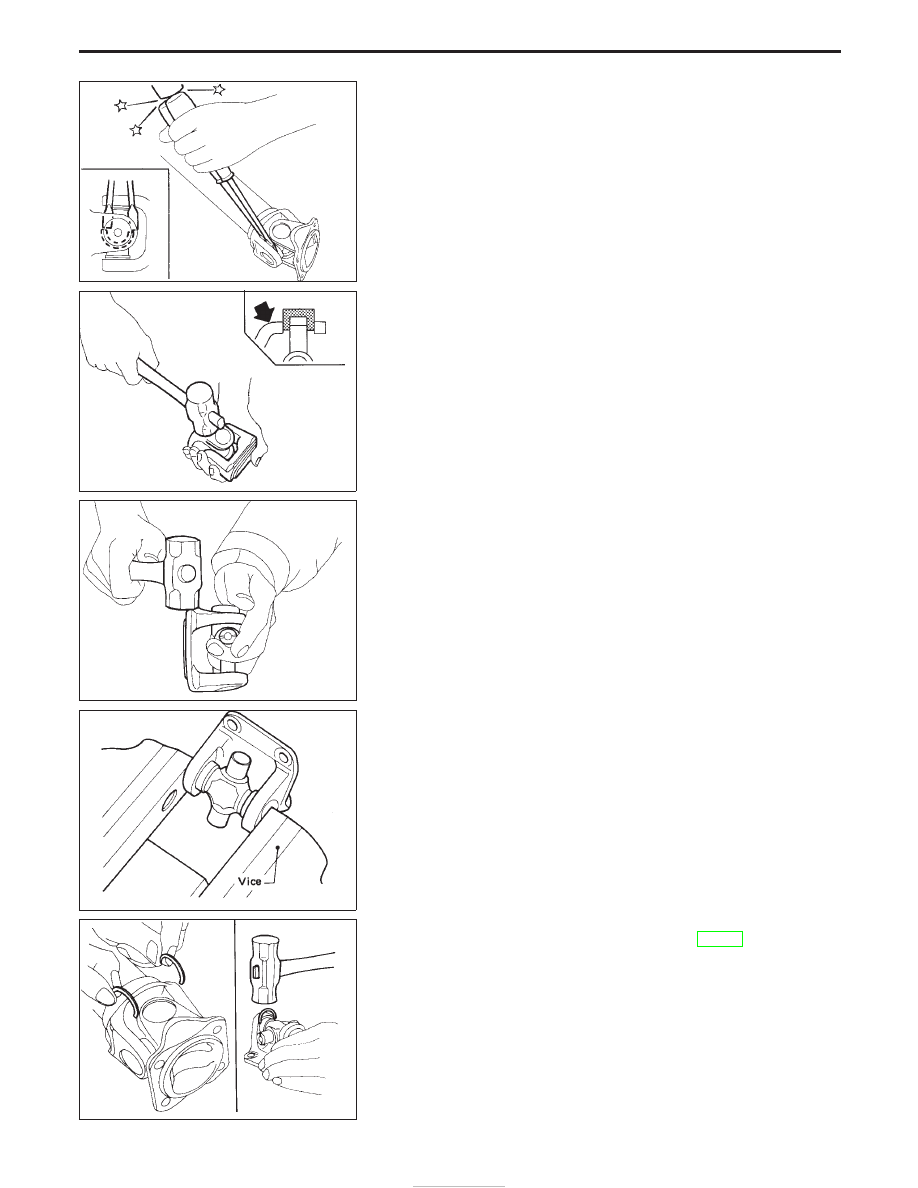

2. Remove snap ring.

3. Remove pushed out journal bearing by lightly tapping yoke with

a hammer, taking care not to damage journal and yoke hole.

4. Remove bearing at opposite side in above operation.
Put marks on disassembled parts so that they can be rein-
stalled in their original positions from which they were
removed.

Assembly

JOURNAL

1. Assemble journal bearing. Apply recommended multi-purpose

grease on bearing inner surface.

When assembling, be careful that needle bearing does not fall
down.

2. Select snap rings that will provide specified play in axial direc-

tion of journal, and install them. (Refer to PD-57.)

Select snap rings with a difference in thickness at both sides
within 0.06 mm (0.0024 in).

SPD731

SPD732

SPD131

SPD133

SPD134

PROPELLER SHAFT

Disassembly (Cont’d)

PD-8

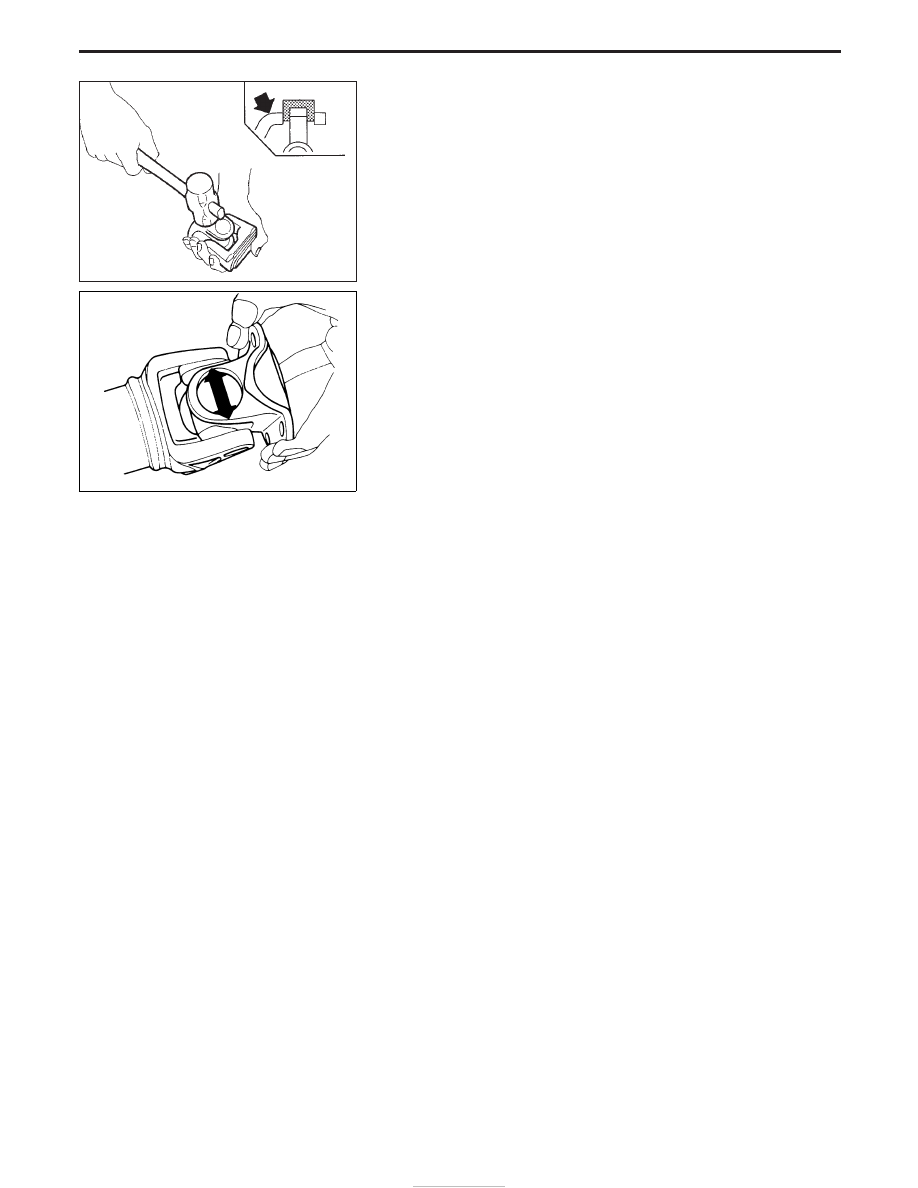

3. Adjust thrust clearance between bearing and snap ring to zero

by tapping yoke.

4. Check to see that journal moves smoothly and check for axial

play.

Axial play: Less than 0.02 mm (0.0008 in)

SPD732

SPD135

PROPELLER SHAFT

Assembly (Cont’d)

PD-9
