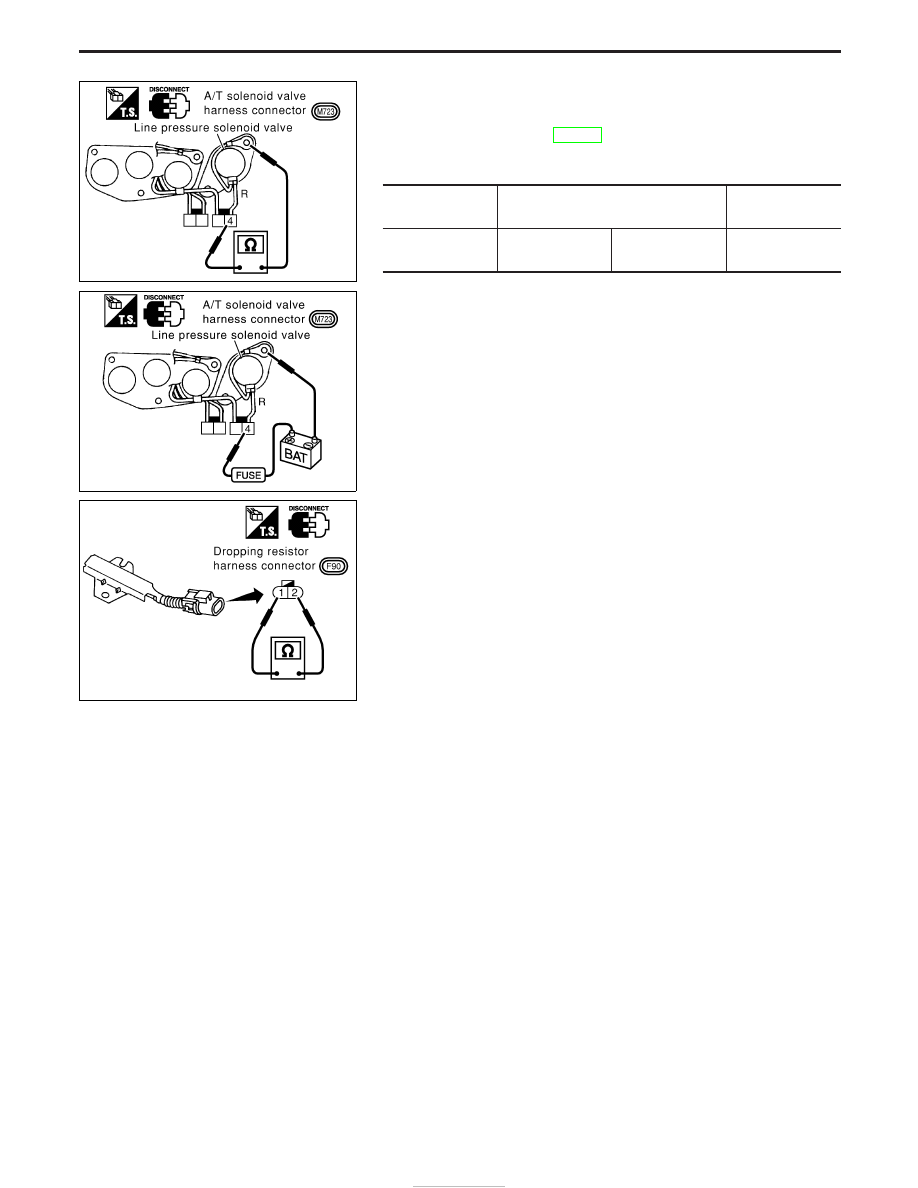

COMPONENT INSPECTION

Line pressure solenoid valve

I

For removal, refer to AT-118.

Resistance check

I

Check resistance between terminal

q

4

and ground.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Line pressure
solenoid valve

q

4

Ground

2.5 - 5

Ω

Operation check

I

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal

q

4

and ground.

Dropping resistor

I

Check resistance between terminals

q

1

and

q

2

.

Resistance: 11.2 - 12.8

Ω

YAT323

YAT421

YAT325

TROUBLE DIAGNOSIS FOR LINE PRESSURE S/V

Line Pressure Solenoid Valve (Cont’d)

AT-88

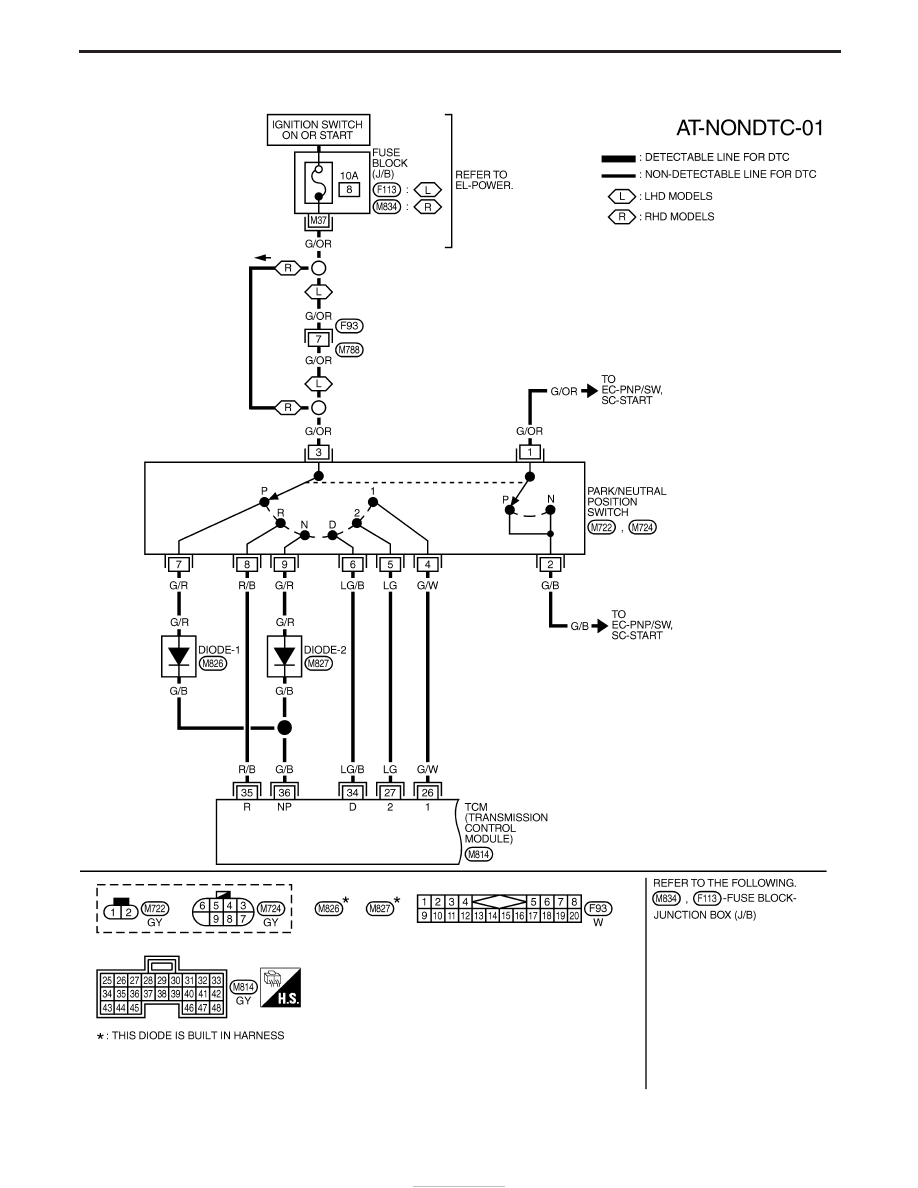

Wiring Diagram — AT — PNP/SW

YAT406

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

AT-89

YAT407

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

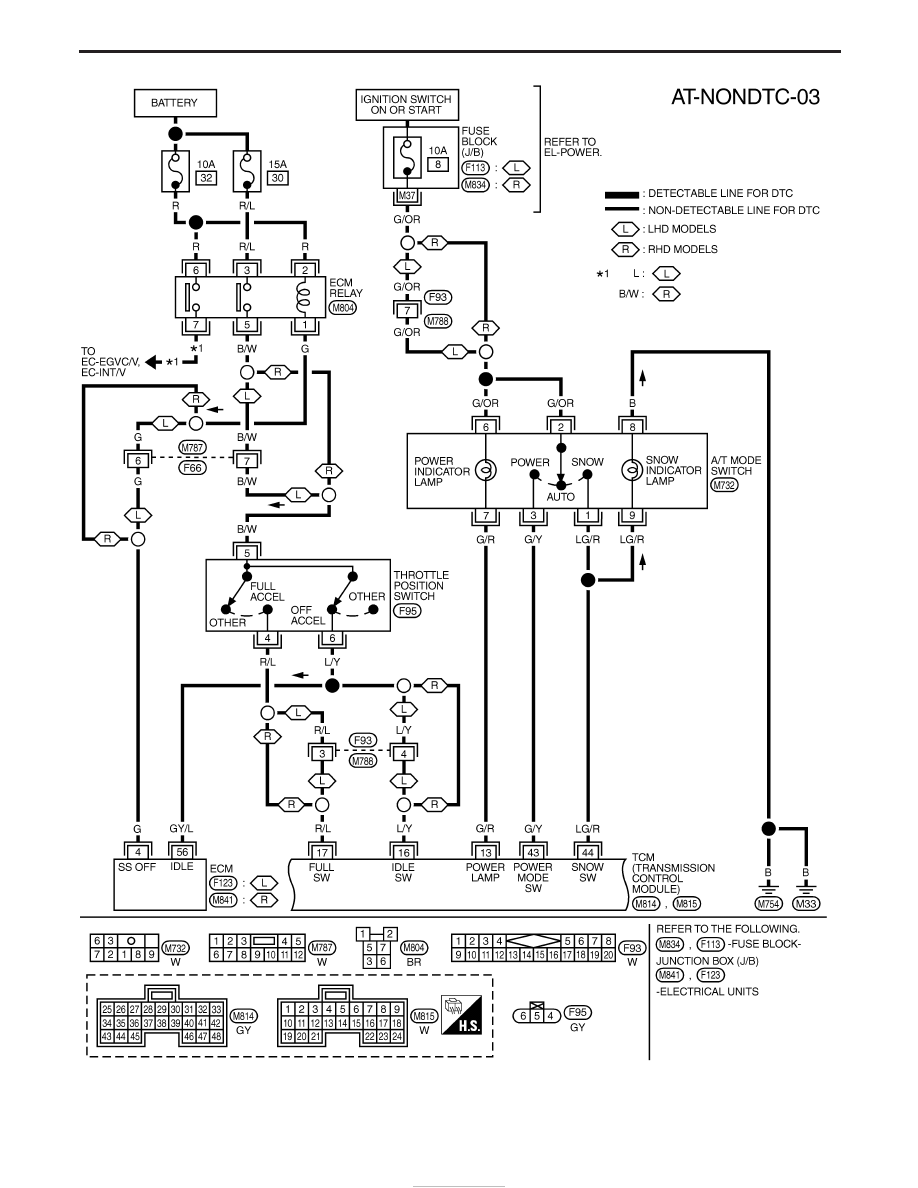

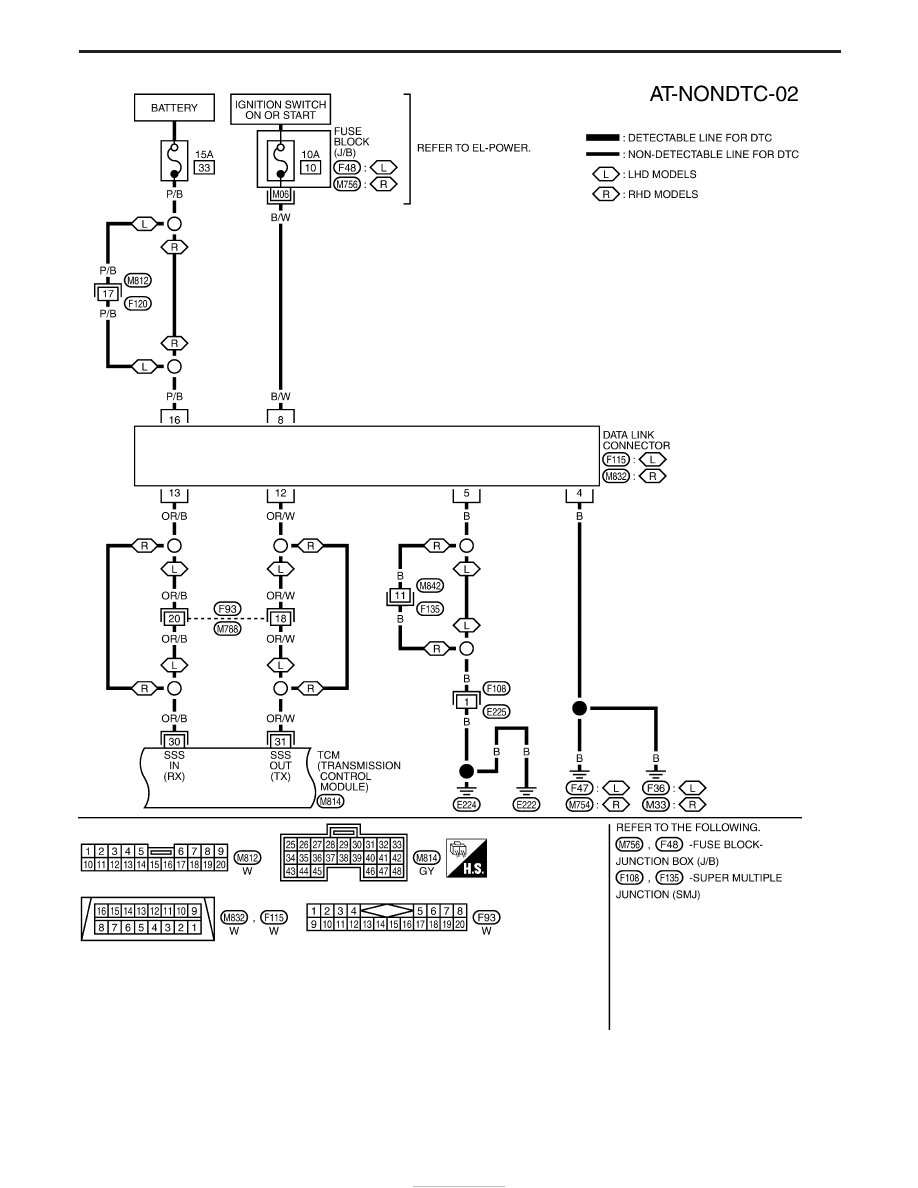

Wiring Diagram — AT — PNP/SW (Cont’d)

AT-90

YAT408

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

Wiring Diagram — AT — PNP/SW (Cont’d)

AT-91
