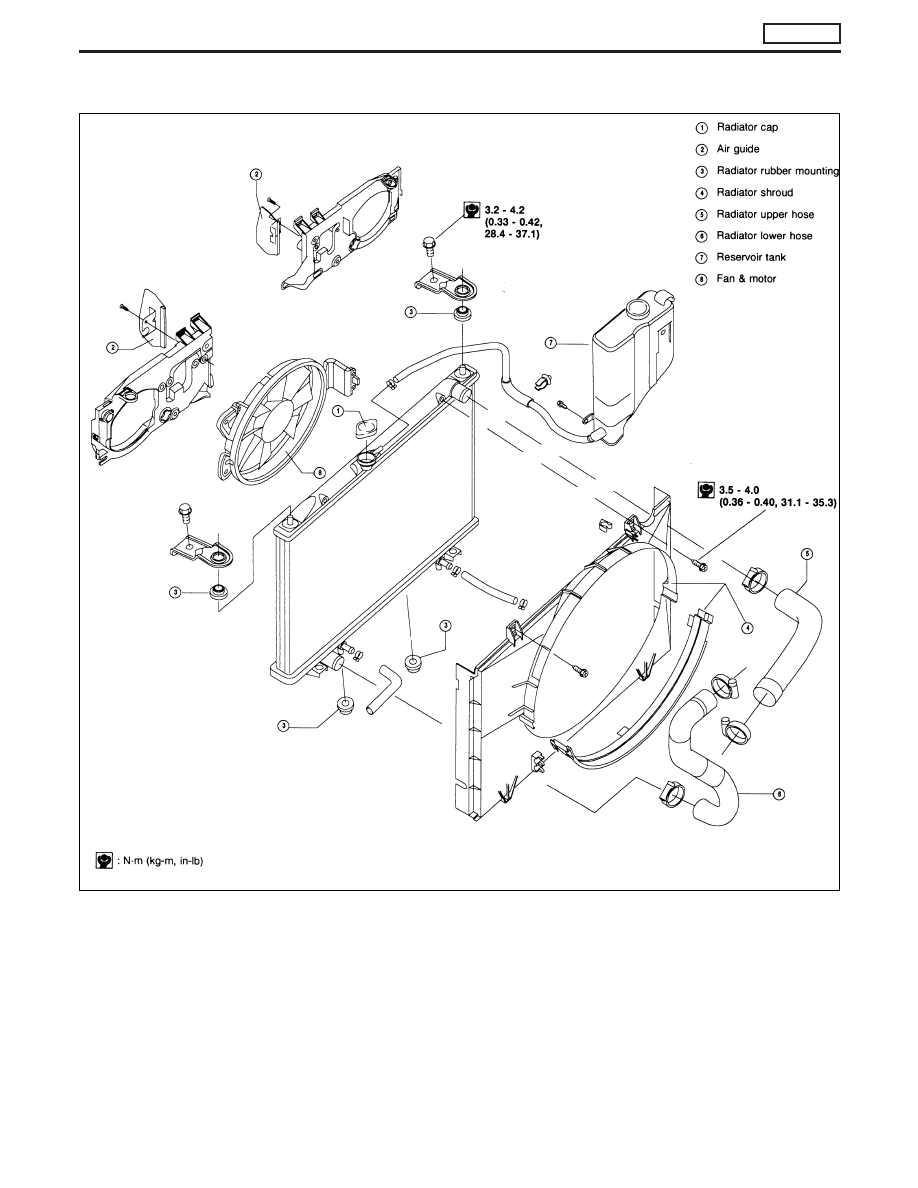

Radiator

CAUTION:

When filling radiator with coolant, refer to MA section.

NLC082

ENGINE COOLING SYSTEM

TD27Ti

LC-32

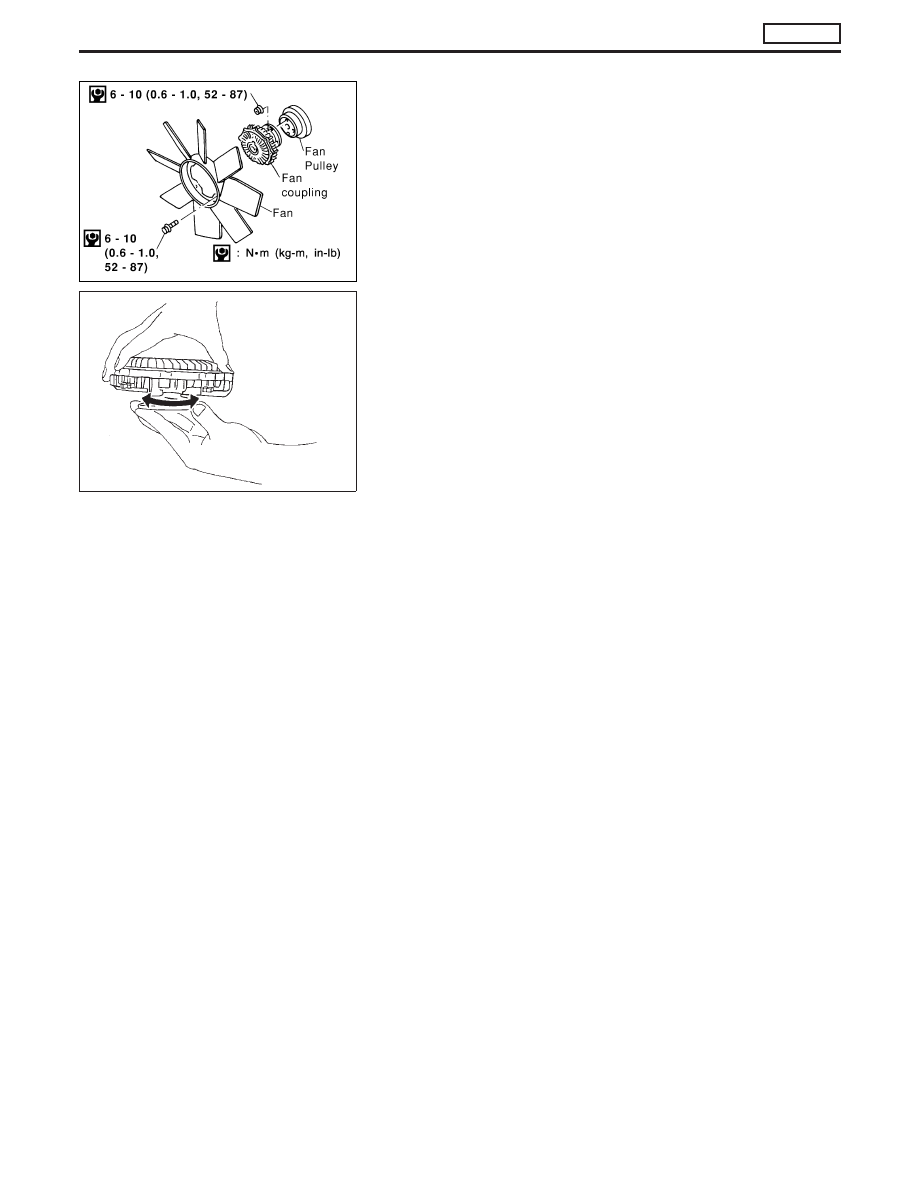

Cooling Fan

DISASSEMBLY AND ASSEMBLY

INSPECTION

Check fan coupling for irregular operation, oil leakage or bent
bimetal.

YLC041

SLC072

ENGINE COOLING SYSTEM

TD27Ti

LC-33

Engine Lubrication System

Oil pressure check

Engine rpm

Approximate discharge pressure

kPa (bar, kg/cm

2

, psi)

Idle speed

More than 78 (0.78, 0.8, 11)

3,000

294 - 392 (2.94 - 3.92, 3.0 - 4.0, 43 - 57)

Oil pump

Unit: mm (in)

Gear side clearance

Less than 0.13 (0.0051)

Gear backlash

Less than 0.43 (0.0169)

Oil pump bushing clearance

Less than 0.15 (0.0059)

Oil pump bushing inside diameter

13.012 - 13.098

(0.5123 - 0.5157)

Drive gear shaft outside diameter

12.974 - 12.992

(0.5108 - 0.5115)

Engine Cooling System

Thermostat

Standard type

Optional type

Valve opening temperature

°C (°F)

82 (180)

88 (190)

Max. Valve lift

mm/°C (in/°F)

8/95

(0.315/203)

8/100

(0.315/212)

Radiator

Unit: kPa (bar, kg/cm

2

, psi)

Cap relief pressure

78 - 98

(0.78 - 0.98, 0.8 - 1.0, 11 - 14)

Leakage test pressure

157 (1.57, 1.6, 23)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

LC-34

MAINTENANCE

SECTION

MA
