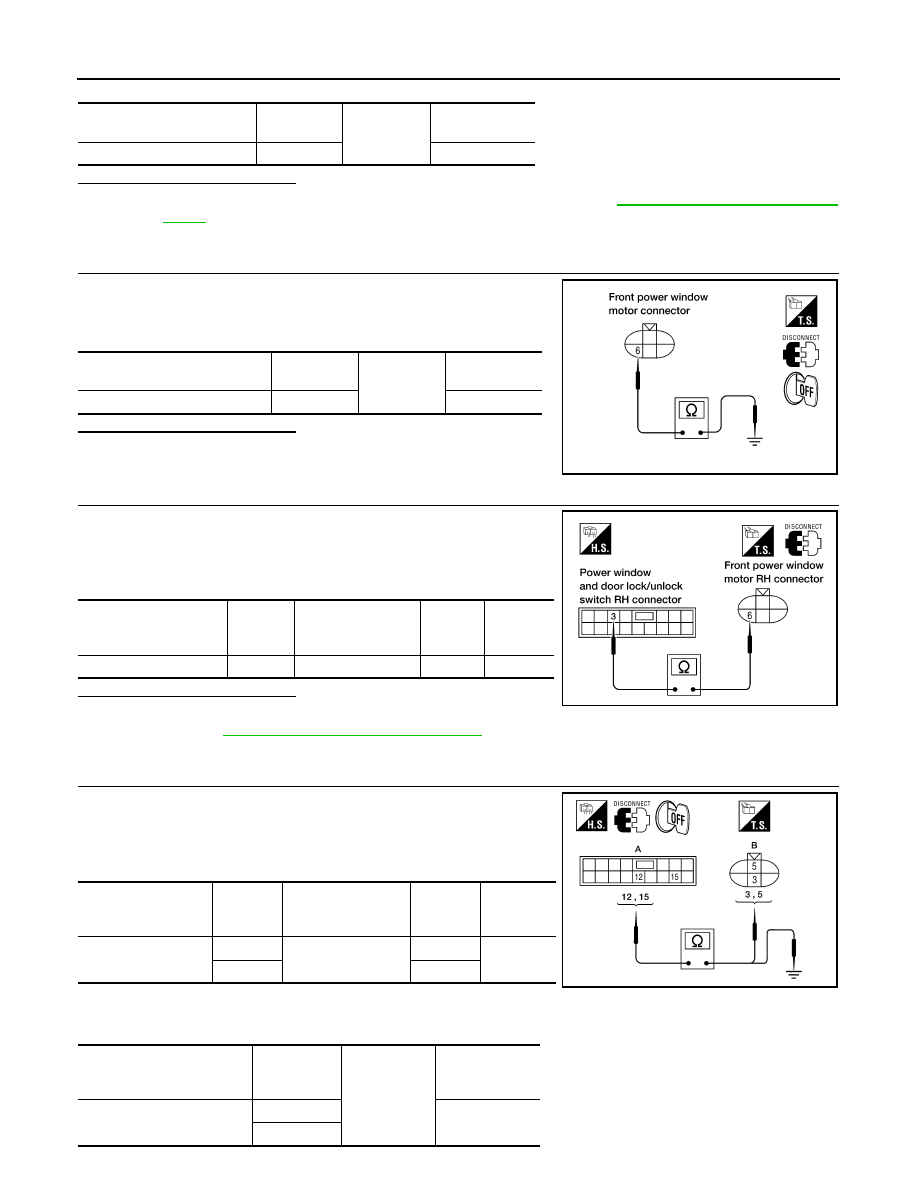

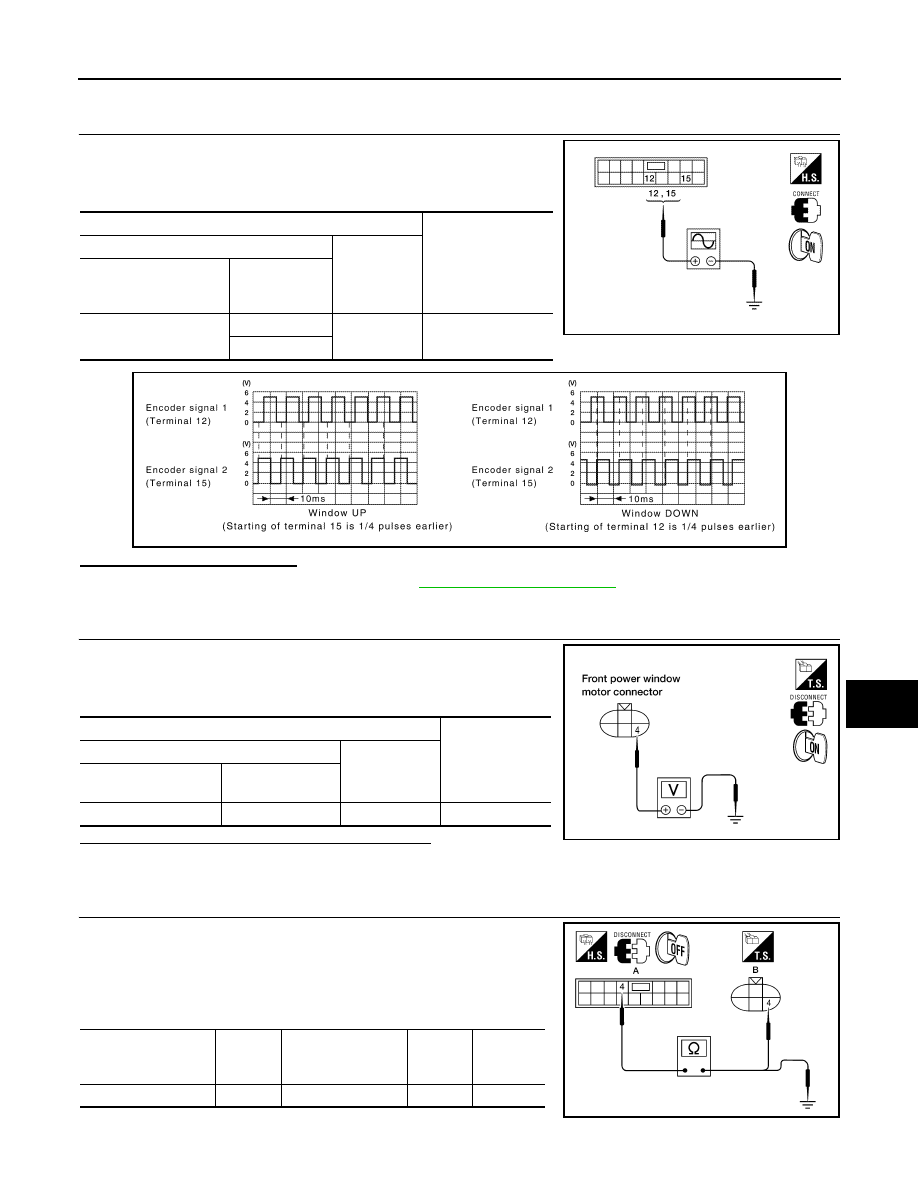

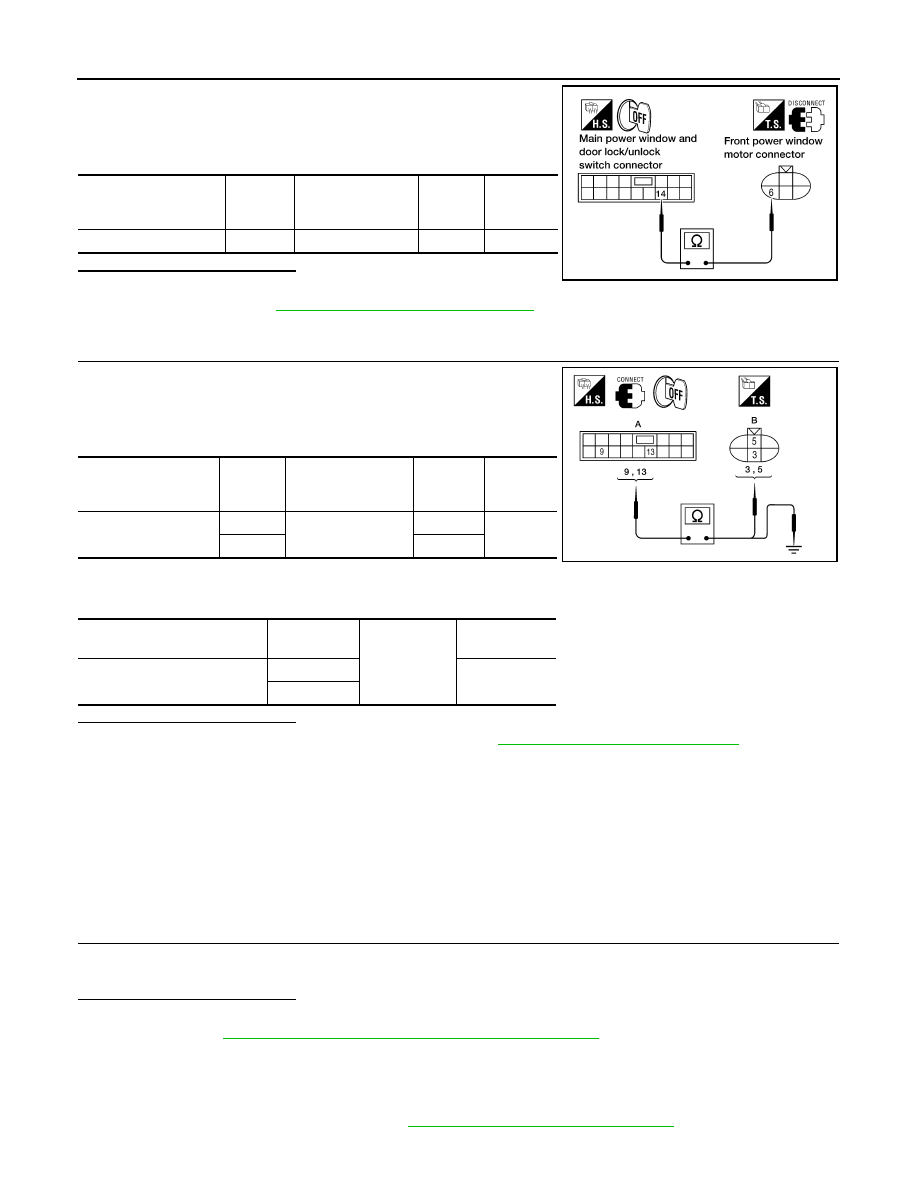

PWC-40 < DTC/CIRCUIT DIAGNOSIS > ENCODER CIRCUIT CHECK FRONT (KING CAB) 1. Disconnect main power window and door lock/unlock switch. 2. Check continuity between main power window and door lock/ unlock switch connector and front power window motor LH con- nector. Is the inspection result normal? YES >> Replace main power window and door lock/unlock switch. Refer to PWC-115, "Removal and Installation" . NO >> Repair or replace harness. 6. CHECK HARNESS CONTINUITY 3 1. Disconnect main power window and door lock/unlock switch. 2. Check continuity between main power window and door lock/ unlock switch connector (A) and front power window motor LH connector (B). 3. Check continuity between main power window and door lock/ unlock switch connector (A) and ground. Is the inspection result normal? YES >> Replace front power window motor LH. Refer to GW-18, "Removal and Installation" . NO >> Repair or replace harness. PASSENGER SIDE INFOID:0000000006161072 Detects condition of the front power window motor RH operation and transmits to power window and door lock/unlock switch RH as pulse signal. PASSENGER SIDE : Component Function Check INFOID:0000000006161073 1. CHECK ENCODER OPERATION Does front door glass RH perform AUTO open/close operation normally when operating power window and door lock/unlock switch RH? YES >> Encoder operation is OK. NO >> Refer to PWC-40, "PASSENGER SIDE : Diagnosis Procedure" . PASSENGER SIDE : Diagnosis Procedure INFOID:0000000006161074 Regarding Wiring Diagram information, refer to PWC-81, "Wiring Diagram - King Cab" . Main power window and door lock/unlock switch connector Terminal Front power win- dow motor LH con- nector Terminal Continuity D15 14 D9 6 Yes WIIA0510E Main power window and door lock/unlock switch connector Terminal Front power window motor LH connector Terminal Continuity D15 (A) 9 D9 (B) 5 Yes 13 3 Main power window and door lock/unlock switch connector Terminal Ground Continuity D15 (A) 9 No 13 ALKIA1022ZZ |
