PG-42

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

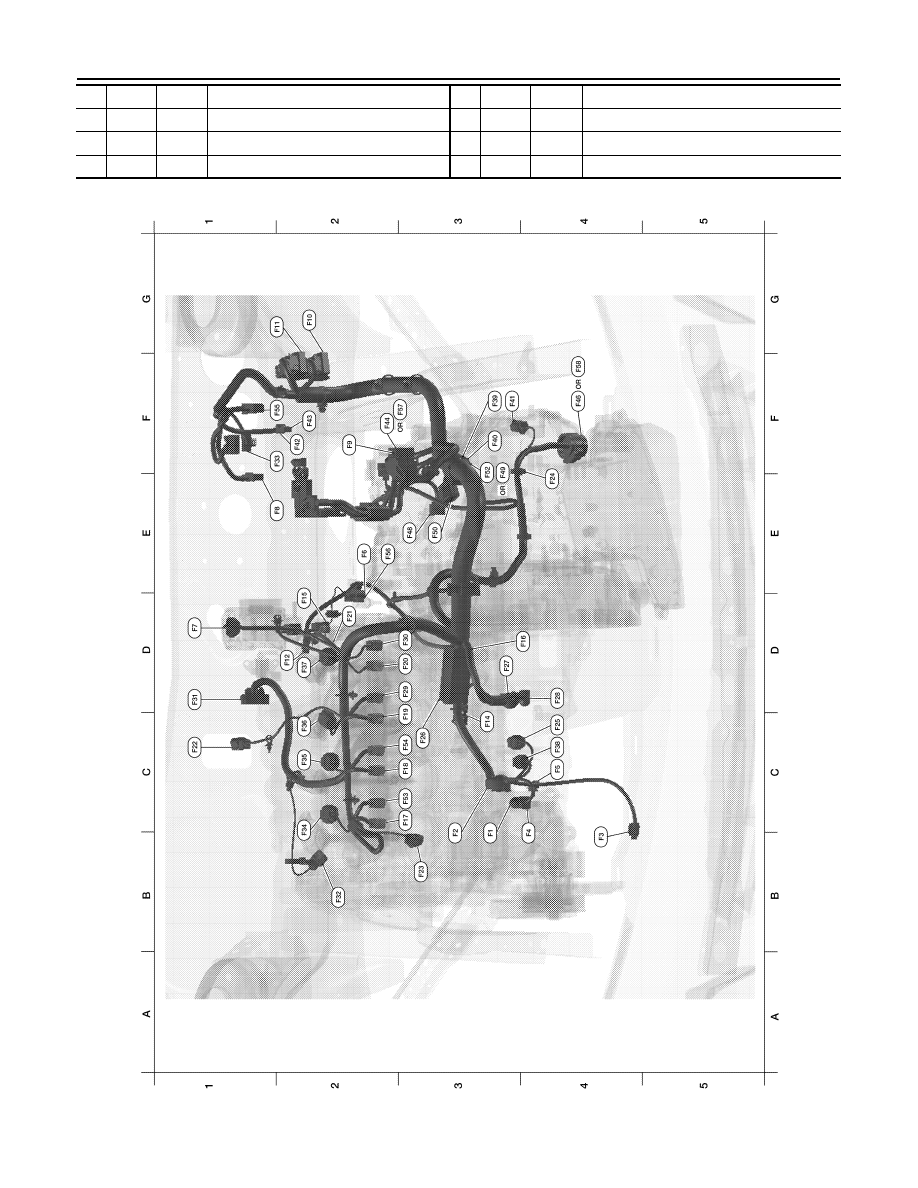

ENGINE CONTROL HARNESS

A5

E21

GR/16 : To B12

A3

E59

—

: Body ground

B2

E22

W/20

: Joint connector-E02

A3

E60

—

: Body ground

B3

E23

B/2

: EPS control unit

A2

E61

—

: Body ground

C3 E34

BR/2

: Clutch interlock switch

ABMIA4177GB

PG

HARNESS

PG-43

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

C3 F1

B/3

: Generator

D3

F29

B/2

: Fuel injector No. 3 (rear)

C3 F2

/1

: Generator

D3

F30

B/2

: Fuel injector No. 4 (rear)

B4

F3

B/1

: A/C compressor

D1

F31

B/6

: Mass air flow sensor

C4 F4

/1

: Generator

B2

F32

GR/2

: Exhaust valve timing control solenoid
  valve

C4 F5

—

: Engine ground

F1

F33

W/6

: To E19

E2

F6

GR/2

: Engine coolant temperature sensor

B2

F34

GR/3

: Ignition coil No. 1 (with power transistor)

D1 F7

B/6

: Electric throttle control actuator

C2

F35

GR/3

: Ignition coil No. 2 (with power transistor)

E1

F8

W/24

: To E8

C2

F36

GR/3

: Ignition coil No. 3 (with power transistor)

F2

F9

GR/4

: Battery current sensor

D2

F37

GR/3

: Ignition coil No. 4 (with power transistor)

G2 F10

GR/32

: ECM

C4

F38

B/3

: Engine oil pressure sensor

G1 F11

BR/48

: ECM

F3

F39

/1

: Fusible link box (battery)

D2 F12

GR/4

: Air fuel ratio (A/F) sensor 1

F3

F40

/1

: Fusible link box (battery)

C3 F14

GR/2

: Knock sensor

F3

F41

B/3

: Output speed sensor

D2 F15

B/3

: Crankshaft position sensor (POS)

F2

F42

W/12

: IPDM E/R (intelligent power distribution
  module engine room)

D3 F16

—

: Engine ground

F2

F43

W/12

: IPDM E/R (intelligent power distribution
  module engine room)

C3 F17

B/2

: Fuel injector No. 1 (front)

F2

F44

B/48

: TCM (transmission control module) (with
  CVT)

C3 F18

B/2

: Fuel injector No. 2 (front)

F4

F46

GR/22

: CVT unit

D3 F19

B/2

: Fuel injector No. 3 (front)

E3

F48

B/3

: Secondary speed sensor

D3 F20

B/2

: Fuel injector No. 4 (front)

F3

F49

B/10

: Transmission range switch (with A/T)

D2 F21

B/3

: Intake camshaft position sensor

E3

F50

B/3

: Primary speed sensor

C1 F22

L/2

: EVAP canister purge volume control
  solenoid valve

F3

F52

B/10

: Transmission range switch (with CVT)

B3

F23

GR/2

: Intake valve timing control solenoid
  valve

C3

F53

B/2

: Fuel injector No. 1 (rear)

F4

F24

G/3

: Park/neutral position (PNP) switch

C3

F54

B/2

: Fuel injector No. 2 (rear)

C4 F25

GR/2

: Engine oil temperature sensor

F1

F55

GR/12

: To E55

C3 F26

W/2

: Condenser

E2

F56

B/3

: Exhaust camshaft position sensor

D3 F27

/1

: Starter motor

F3

F57

B/48

: TCM (transmission control module) (with
  A/T)

D4 F28

/1

: Starter motor

F4

F58

GR/22

: A/T assembly

PG-44

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

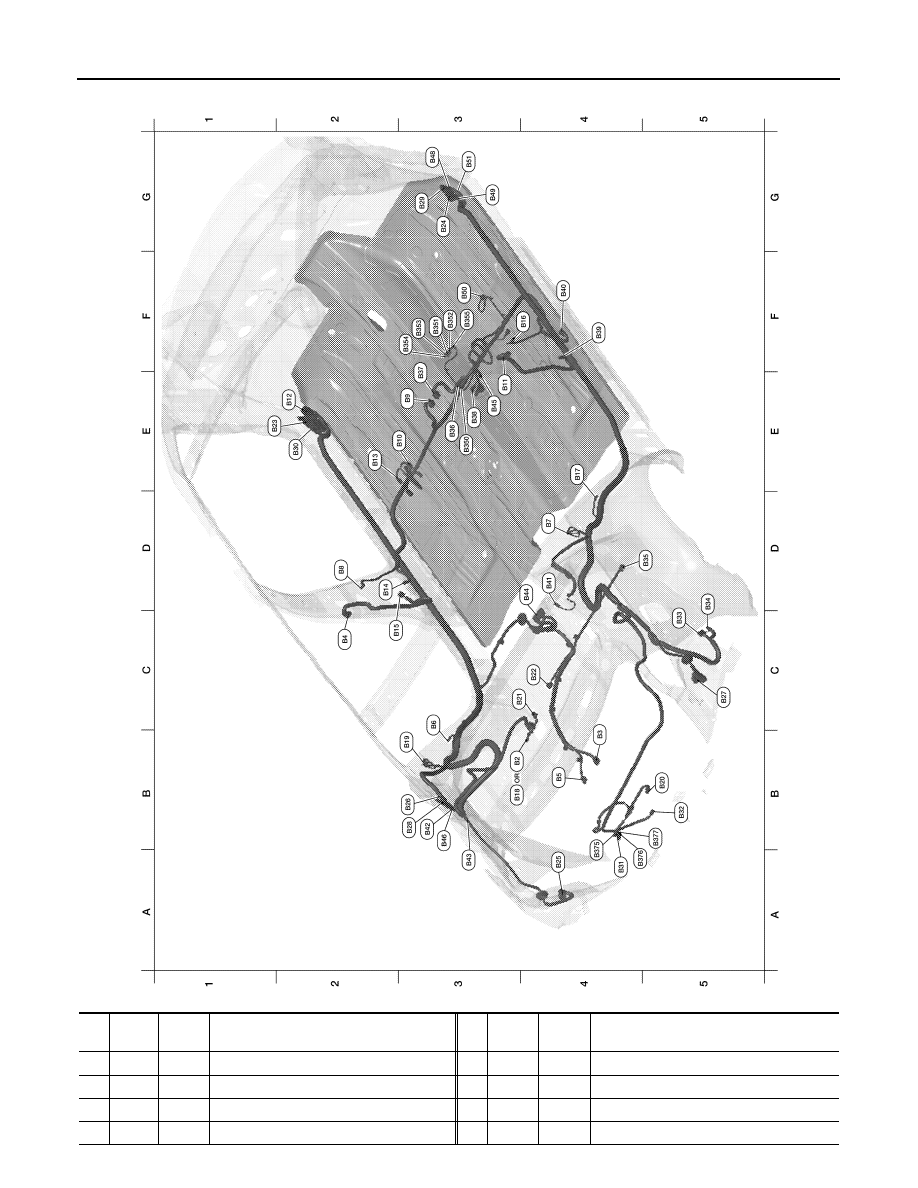

BODY HARNESS

ABMIA4781GB

B3

B2

W/4

: High-mounted stop lamp (with rear
  spoiler)

B5

B32

W/4

: Rear view camera

B4

B3

GR/3

: EVAP control system pressure sensor

C5 B33

W/32

: Bluetooth® control unit

C2 B4

W/8

: To D201

D5 B34

W/8

: Bluetooth® control unit

B4

B5

B/2

: EVAP canister vent control valve

D5 B35

B/2

: Rear wheel sensor RH

C3 B6

W/4

: Rear door switch LH

E3

B36

W/4

: To B350

PG

HARNESS

PG-45

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

D4 B7

—

: Body ground

E3

B37

Y/22

: Air bag diagnosis sensor unit

D2 B8

W/4

: Front door switch LH

E3

B38

Y/2

: Front RH side air bag module

E3

B9

Y/22

: Air bag diagnosis sensor unit

F3

B39

Y/2

: Front RH seat belt pre-tensioner

B4

B10

Y/2

: Front LH side air bag module

F3

B40

Y/2

: Side air bag satellite sensor RH

E3

B11

W/8

: To D301

D4 B41

Y/2

: RH side curtain air bag module

E2

B12

GR/16 : To E21

B3

B42

B/2

: Rear window defogger

E2

B13

W/3

: Seat belt buckle switch LH

A3

B43

—

: Body ground

D2 B14

Y/2

: Front LH seat belt pre-tensioner

D4 B44

GR/5

: Fuel level sensor unit and fuel pump

C2 B15

Y/2

: Side air bag satellite sensor LH

E3

B45

W/3

: Seat belt buckle switch RH

F3

B16

W/4

: Front door switch RH

B3

B46

B/1

: Rear window defogger

E4

B17

W/4

: Rear door switch RH

G3 B48

L/2

: Inside key antenna (trunk room)

B3

B18

W/4

: High-mounted stop lamp (without rear
  spoiler)

G3 B49

L/2

: Outside key antenna (rear bumper)

B3

B19

—

: Body ground

F3

B50

BR/2

: Trunk room lamp switch

B5

B20

W/3

: Trunk lid switch

G3 B51

W/3

: Trunk lid lock assembly

B5

B21

W/2

: Trunk room lamp

ODS sub-harness

C4 B22

GR/2

: Rear wheel sensor LH

E3

B350

W/4

: To B36

E1

B23

W/16

: To M15

F3

B351

B/20

: Occupant classification system control
  unit

G3 B24

W/24

: To M16

F3

B352

B/3

: Occupant classification system sensor
  (front inner)

A4

B25

B/6

: Rear combination lamp LH

F3

B353

B/3

: Occupant classification system sensor
  (front outer)

B3

B26

Y/2

: LH side curtain air bag module

F3

B354

B/3

: Occupant classification system sensor
  (rear inner)

C5 B27

B/6

: Rear combination lamp RH

F3

B355

B/3

: Occupant classification system sensor
  (rear outer)

B3

B28

W/2

: To M11

Trunk room harness

G3 B29

W/16

: To M12

B4

B375

W/4

: To B31

E2

B30

W/24

: To M13

A4

B376

W/2

: License plate lamp LH

A4

B31

W/4

: To B375

B5

B377

W/2

: License plate lamp RH
