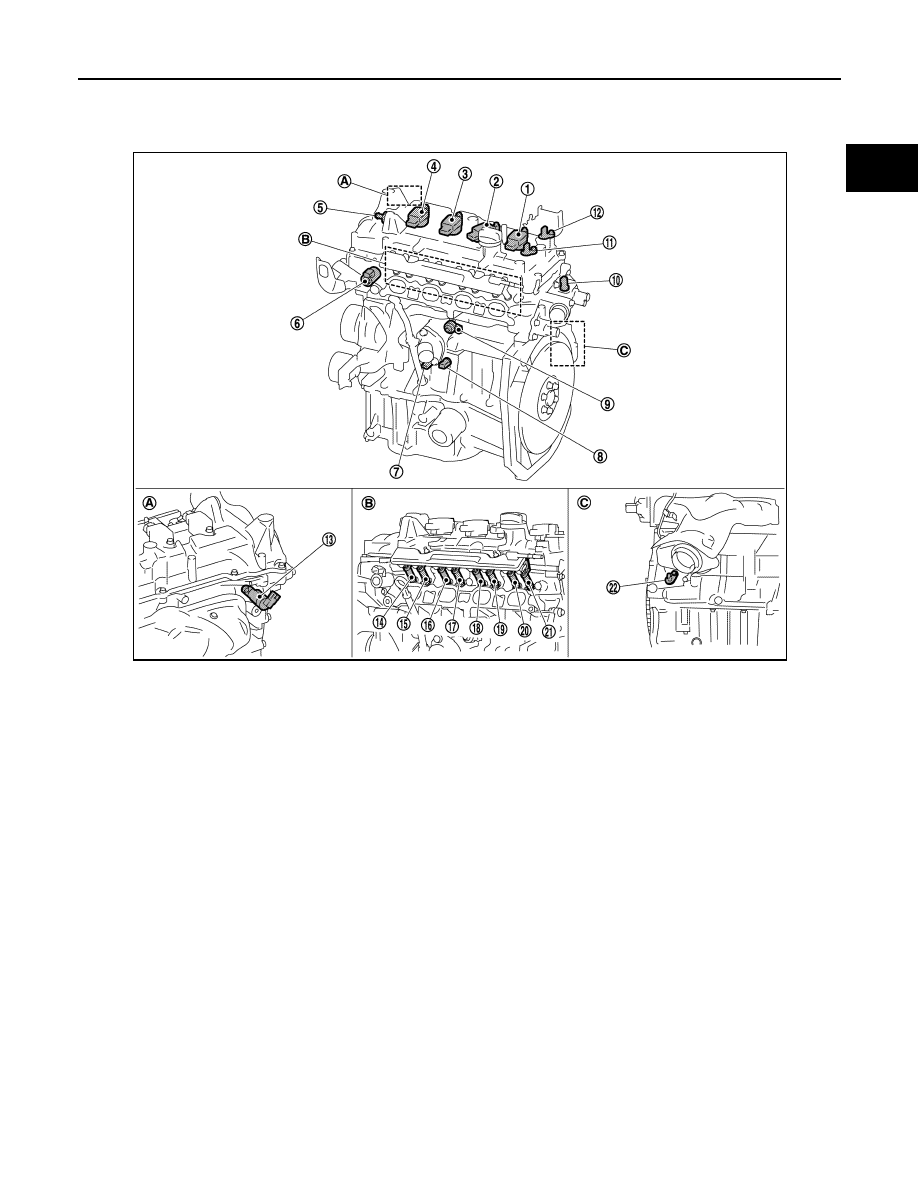

COMPONENT PARTS EC-15 < SYSTEM DESCRIPTION > [HR16DE] C D E F G H I J K L M A EC N P O *1 : Not used *2 : CVT models 1. Ignition coil No.4 2. Ignition coil No.3 3. Ignition coil No.2 4. Ignition coil No.1 5. PCV valve 6. Intake valve timing control solenoid 7. Engine oil pressure sensor 8. Engine oil temperature sensor 9. Knock sensor 10. Engine coolant temperature sensor 11. Intake camshaft position sensor 12. Exhaust camshaft position sensor 13. Exhaust valve timing control sole- noid valve 14. Fuel injector No.1 (Front) 15. Fuel injector No.1 (Rear) 16. Fuel injector No.2 (Front) 17. Fuel injector No.2 (Rear) 18. Fuel injector No.3 (Front) 19. Fuel injector No.3 (Rear) 20. Fuel injector No.4 (Front) 21. Fuel injector No.4 (Rear) 22. Crankshaft position sensor Engine front right side B. Left view of the engine C. Engine rear right side JSBIA0592ZZ |
