Nissan Altima HL32 Hybrid. Manual - part 578





DURING COLLISION CONTROL

HBC-61

< FUNCTION DIAGNOSIS >

D

E

F

G

H

I

J

K

L

M

A

B

HBC

N

O

P

DURING COLLISION CONTROL

System Diagram

INFOID:0000000004211747

System Description

INFOID:0000000004211748

If the vehicle encounters one of the situations described below, the hybrid vehicle control ECU will shut down

the entire power supply by turning the SMR (System Main Relay) OFF, in order to ensure safety.

The hybrid vehicle control ECU receives an air bag deployment signal from the air bag diagnosis sensor unit

during a frontal collision.

JMCIA0082GB

HBC-62

< FUNCTION DIAGNOSIS >

DURING COLLISION CONTROL

Component Parts Location

INFOID:0000000004211749

1.

Combination meter

2.

READY operation indicator light

3.

Malfunction indicator light

4.

Master warning light

5.

Data link connector

6.

Steering angle sensor

7.

Stop lamp switch

8.

Accelerator pedal position sensor

9.

ACU (Air bag diagnosis sensor unit)

10. Yaw rate/side G sensor

11. Controller (A/C auto AMP.)

12. Vehicle information display indicator

ALCIA0008ZZ

DURING COLLISION CONTROL

HBC-63

< FUNCTION DIAGNOSIS >

D

E

F

G

H

I

J

K

L

M

A

B

HBC

N

O

P

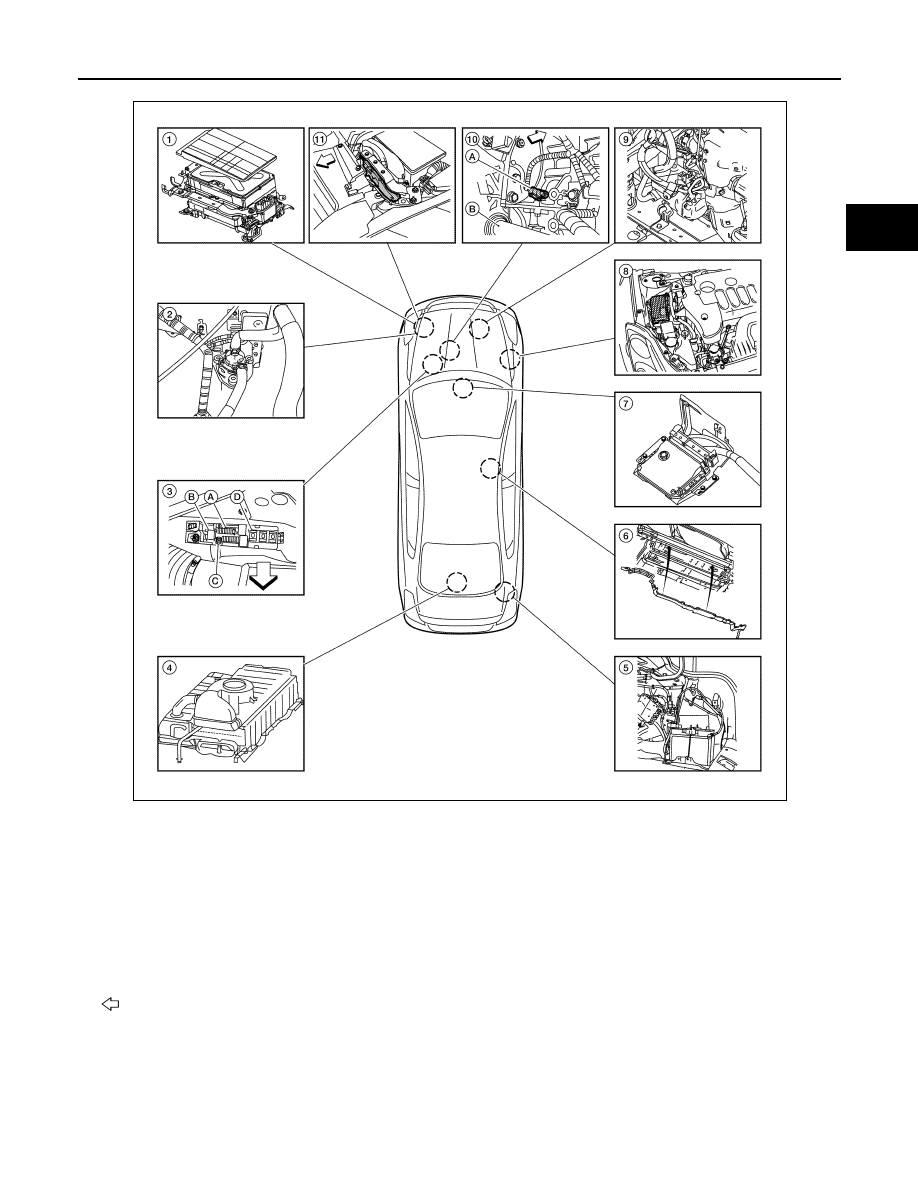

1.

Inverter with converter assembly

2.

Water pump with motor & bracket as-
sembly

3.

High voltage fuse and fusible link box
A: HV CONT MAIN fuse 10A
B: IGCT relay
C: IGCT fusible link 50A
D: DC/DC fusible link 120A

4.

HV battery

5.

Auxiliary battery

6.

Frame wire

7.

Hybrid vehicle control ECU
(located under heater box assembly)

8.

Brake ECU

9.

Electric compressor (For A/C)

10. A: Crankshaft position sensor

B: Axle

11. ECM

Vehicle front

ALCIA0009ZZ

HBC-64

< FUNCTION DIAGNOSIS >

DURING COLLISION CONTROL

1.

Cover

2.

Compressor fuse cover

3.

MG1 connector

4.

MG2 connector

5.

Generator resolver and generator
temperature sensor

6.

Park/Neutral position (PNP) switch

7.

Motor resolver

8.

Motor temperature sensor

9.

Hybrid transaxle (MG1, MG2, motor
speed reduction planetary gear unit,
power split planetary gear unit)

10. Inverter with converter assembly

connector (MG ECU)

11. Inverter with converter assembly

connector (Resolver)

12. Inverter with converter assembly

(Boost converter, inverter, MG ECU)

AWCIA0014ZZ
