necessary. Then completely bleed air out of system. Refer to
ST-8.

ON-VEHICLE SERVICE

Checking Hydraulic System (Cont’d)

ST-10

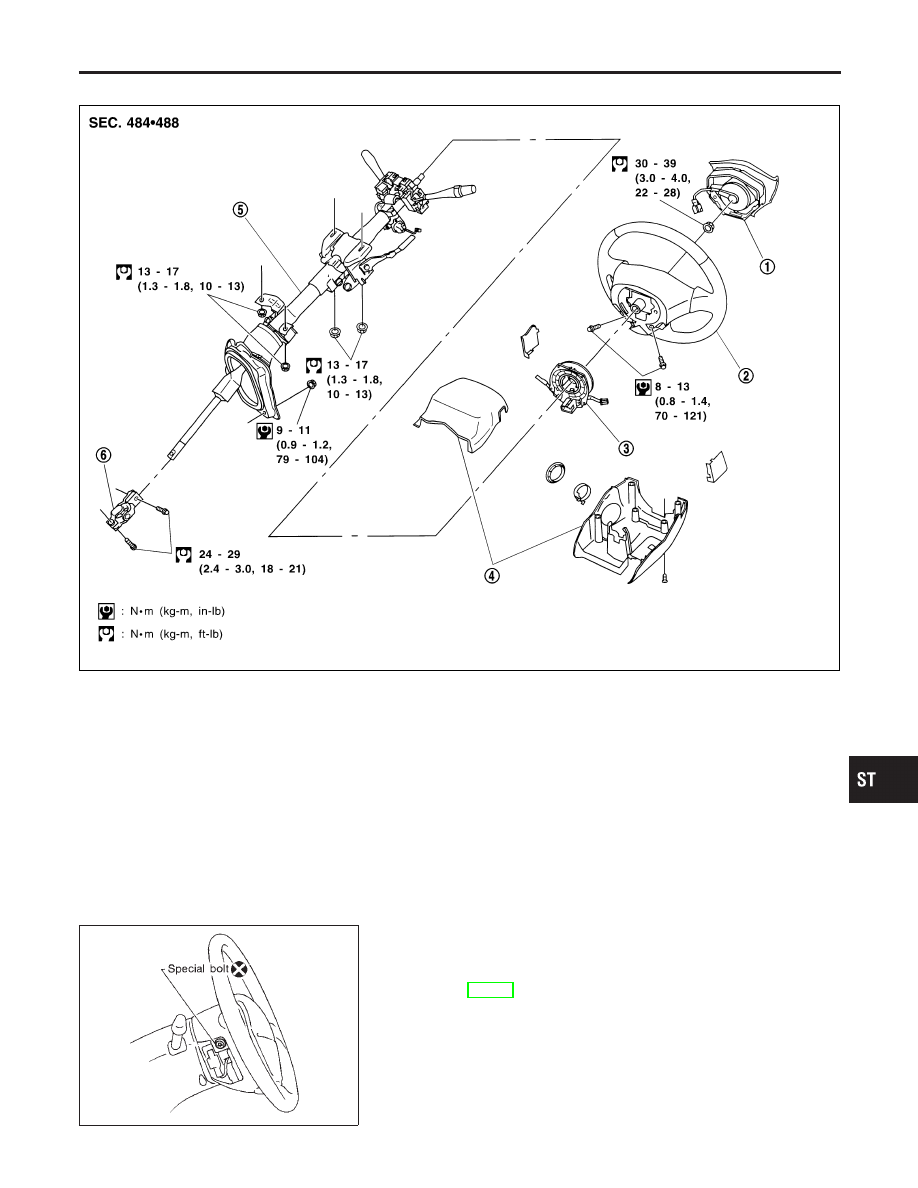

Components

NMST0017

JST955C

1.

Air bag module

2.

Steering wheel

3.

Spiral cable

4.

Column cover

5.

Steering column assembly

6.

Lower joint

CAUTION:

I

The rotation of the spiral cable (SRS “Air bag” component
part) is limited. If the steering gear must be removed, set
the front wheels in the straight-ahead direction. Do not
rotate the steering column while the steering gear is
removed.

I

Remove the steering wheel before removing the steering
lower joint to avoid damaging the SRS spiral cable.

SST461C

Removal and Installation

NMST0018

STEERING WHEEL

NMST0018S01

I

Remove air bag module and spiral cable.
Refer to RS-12, “Removal — Driver Air Bag Module and Spiral
Cable”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

RS

BT

HA

SC

EL

IDX

STEERING WHEEL AND STEERING COLUMN

Components

ST-11

SRS266

I

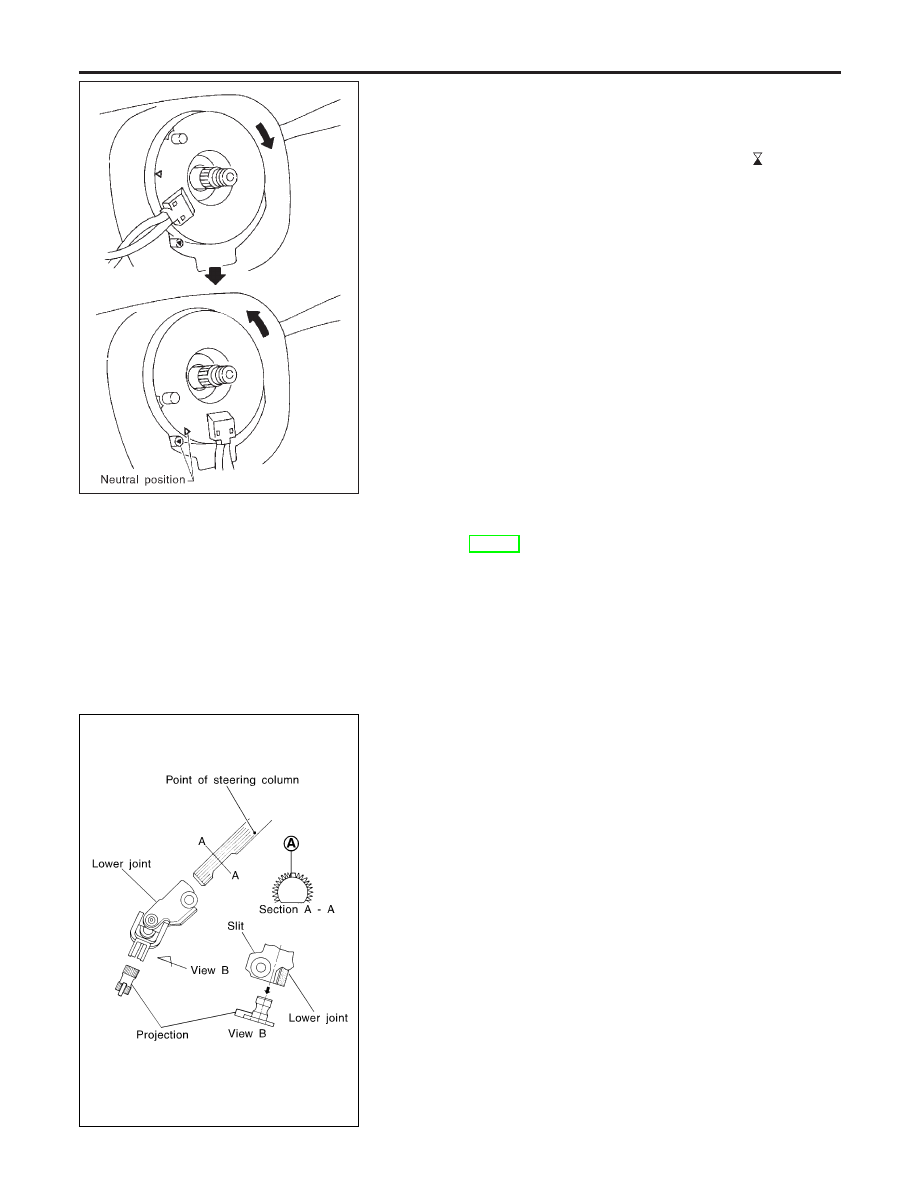

Align spiral cable correctly when installing steering wheel.

a)

Set the front wheels in the straight-ahead position.

b)

Make sure that the spiral cable is in the neutral position.
The neutral position is detected by turning left 2.5 revolutions
from the right end position. Align the two marks (

).

CAUTION:

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.
Also, with the steering linkage disconnected, the cable may
snap by turning the steering wheel beyond the limited number
of turns. (The spiral cable can be turned up to 2.5 turns from
the neutral position to both the right and left.)

STEERING COLUMN

NMST0018S02

I

Remove key interlock cable (A/T models).
Refer to AT-203, “Removal”, “Key Interlock Cable”.

JST956C

I

When installing steering column, fingertighten all lower bracket
and clamp retaining bolts; then tighten them securely. Do not
apply undue stress to steering column.

I

When attaching coupling joint, align A with lower joint side
groove.

I

Align slit of lower joint with projection on dust cover. Insert joint
until surface A contacts surface B.

CAUTION:

After installation, turn steering wheel to make sure it moves
smoothly. Ensure the number of turns are the same from the
straight forward position to left and right locks. Be sure that
the steering wheel is in a neutral position when driving
straight ahead.

STEERING WHEEL AND STEERING COLUMN

Removal and Installation (Cont’d)

ST-12

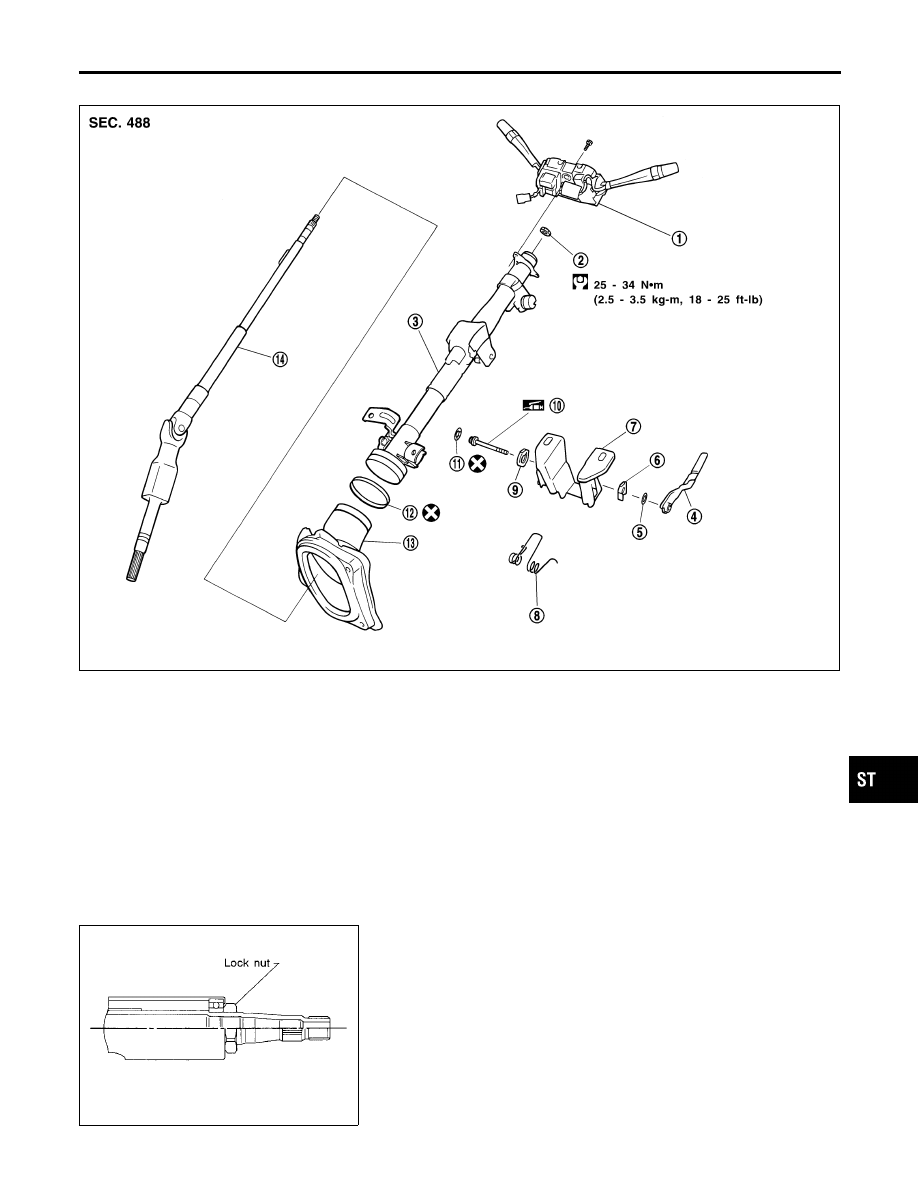

Disassembly and Assembly

=NMST0019

JST957C

1.

Combination switch

2.

Lock nut

3.

Jacket tube assembly

4.

Tilt lever

5.

Washer

6.

Tilt lever stopper

7.

Steering column mounting bracket

8.

Spring

9.

Adjust bolt stopper

10. Adjust bolt

11. Steering adjusting nut
12. Band
13. Steering column lower cover
14. Column shaft assembly

SST490C

I

When disassembling and assembling, unlock steering lock
with key.

I

Remove combination switch.

I

Install lock nut on steering column shaft and tighten the nut.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

RS

BT

HA

SC

EL

IDX

STEERING WHEEL AND STEERING COLUMN

Disassembly and Assembly

ST-13
